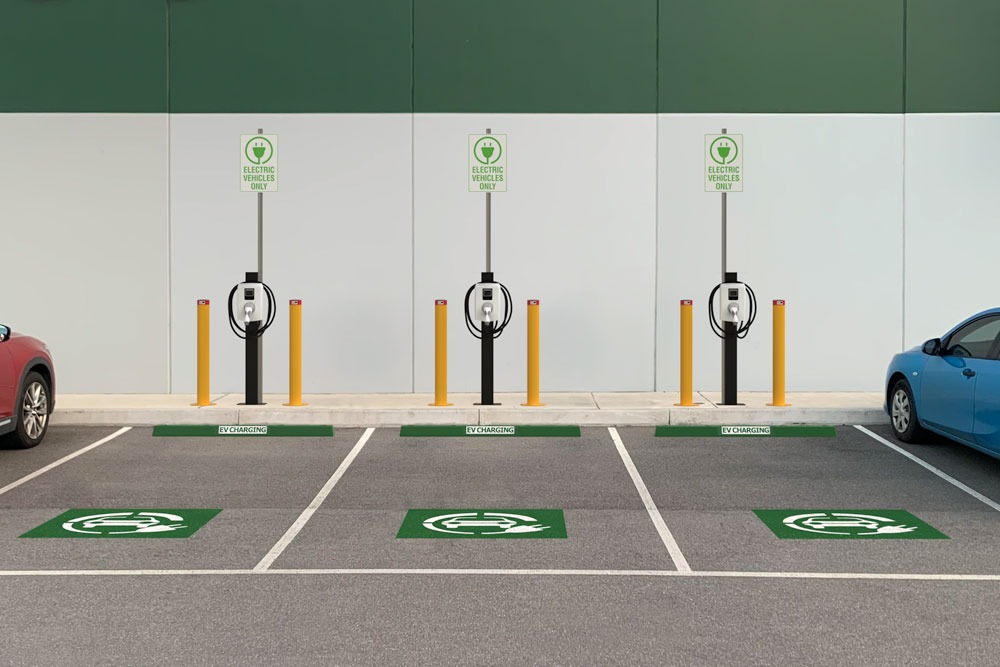

Les bornes de recharge pour véhicules électriques se développent rapidement dans les bâtiments commerciaux, les parkings, les flottes de véhicules et les infrastructures publiques. chargeurs rapides Dès lors que le raccordement se fait au réseau électrique, la qualité de l'énergie devient un problème sérieux.
De nombreuses bornes de recharge utilisent des convertisseurs électroniques de forte puissance. Ces convertisseurs constituent des charges non linéaires. Bien qu'ils améliorent l'efficacité de la recharge, ils génèrent également une distorsion harmonique sur le réseau électrique.
Si la distorsion harmonique n'est pas maîtrisée, elle peut entraîner une surchauffe des transformateurs, une usure prématurée des câbles, le déclenchement des disjoncteurs et une réduction de la fiabilité du système. C'est pourquoi un filtre harmonique actif devient un élément essentiel de la conception des bornes de recharge modernes pour véhicules électriques.
Dans de nombreux projets, la question n'est plus de savoir si des harmoniques existent, mais comment les réduire avant qu'elles n'affectent la durée de vie des équipements, leur conformité et les coûts d'exploitation.
Une borne de recharge pour véhicules électriques peut paraître simple de l'extérieur, mais son fonctionnement électrique interne est beaucoup plus complexe.
Les chargeurs rapides, les étages de redressement, l'électronique de puissance à découpage et les fluctuations de charge peuvent tous affecter la qualité de l'énergie. Ces conditions entraînent souvent :
distorsion harmonique
surchauffe du transformateur
pertes de câble plus élevées
trébuchement intempestif
dispositifs de protection sous contrainte
facteur de puissance réduit
efficacité du système réduite
Le risque s'aggrave lorsque de nombreuses bornes de recharge fonctionnent simultanément. Un petit nombre de bornes peut avoir un impact gérable. En revanche, une grande station de recharge équipée de plusieurs bornes de recharge rapide en courant continu peut exercer une pression importante sur le réseau électrique.
Ceci est particulièrement important dans les stations de recharge commerciales, les dépôts de bus, les flottes logistiques et les sites de recharge autoroutiers où la demande évolue rapidement tout au long de la journée.
La distorsion harmonique apparaît lorsque le courant est absorbé par impulsions au lieu de suivre une onde sinusoïdale continue.
Dans les bornes de recharge pour véhicules électriques, ce phénomène provient généralement de convertisseurs électroniques de puissance. Ces charges non linéaires déforment la forme d'onde et introduisent des fréquences supplémentaires dans le système.
Ces fréquences supplémentaires ne produisent aucun travail utile. Au contraire, elles génèrent de la chaleur, des pertes et des contraintes électriques.
Lorsque la charge de recharge varie, le niveau harmonique peut également varier. Les bornes de recharge pour véhicules électriques constituent donc un environnement harmonique dynamique, et non fixe. C'est pourquoi les méthodes de compensation standard sont souvent insuffisantes.
Un système peut sembler stable en fonctionnement normal, mais être soumis à des contraintes beaucoup plus importantes lors des pics de charge. À terme, ces contraintes peuvent réduire la durée de vie des équipements et augmenter la fréquence de maintenance.
Un filtre harmonique actif est un dispositif dynamique de qualité de l'énergie qui détecte les courants harmoniques et injecte des courants compensateurs en temps réel.
Au lieu de cibler un seul ordre harmonique fixe, le filtre harmonique actif surveille en permanence la forme d'onde et réagit aux conditions réelles du système.
Cela la rend plus flexible que les solutions fixes optimisées dans les applications présentant des profils de charge variables.
Pour les stations de recharge pour véhicules électriques, un filtre harmonique actif permet de réduire la distorsion du courant, d'améliorer la qualité du signal et de diminuer la contrainte électrique sur le réseau de distribution.
En termes simples, le filtre harmonique actif annule les courants harmoniques indésirables avant qu'ils ne puissent endommager ou perturber le système.
Une borne de recharge pour véhicules électriques ne présente pas une charge linéaire stable. L'utilisation des chargeurs fluctue tout au long de la journée. Certains chargeurs peuvent être inactifs, tandis que d'autres peuvent fonctionner simultanément à pleine puissance.
C'est précisément le type d'application où un filtre harmonique actif donne de bons résultats.
Ses principaux avantages sont les suivants :
compensation harmonique en temps réel
prise en charge des charges non linéaires variables
réduction de l'échauffement du transformateur et des câbles
risque de trébuchement involontaire réduit
meilleure conformité aux exigences de qualité de l'énergie
fiabilité du système améliorée
Extension facilitée pour les futurs ajouts de chargeurs
L'infrastructure de recharge évoluant souvent avec le temps, la flexibilité est essentielle. Une solution adaptée à un seul point de fonctionnement fixe risque de ne plus être efficace après l'extension du site.
Lorsque la distorsion harmonique augmente, les dommages se limitent rarement à un seul appareil.
L'effet peut se propager dans tout le système et engendrer des contraintes :
transformateurs
appareillage de commutation
disjoncteurs
relais de protection
câbles
batteries de condensateurs
équipement de distribution en amont
C’est pourquoi la qualité de l’alimentation électrique doit être considérée comme un problème système, et non pas seulement comme un problème de chargeur.
En réduisant la distorsion harmonique, un filtre harmonique actif contribue à une meilleure stabilité du réseau électrique. Il diminue la chaleur excessive, réduit les pertes et améliore la fiabilité à long terme.
Pour les opérateurs de bornes de recharge, cela signifie moins d'interruptions, moins de déplacements inexpliqués et de meilleures performances électriques pendant les pics de demande.
Un filtre harmonique actif convient à de nombreux scénarios de charge, notamment :
Les bornes de recharge publiques connaissent souvent d'importantes variations de charge. La demande fluctue selon l'heure et le nombre de véhicules en charge simultanément. La compensation harmonique en temps réel contribue à assurer un fonctionnement stable.
Les immeubles de bureaux, les centres commerciaux et les sites à usage mixte intègrent souvent des bornes de recharge pour véhicules électriques à leur réseau électrique existant. Cela peut engendrer de nouvelles contraintes harmoniques sur un réseau qui alimente déjà les ascenseurs, les systèmes de chauffage, de ventilation et de climatisation, ainsi que l'éclairage.
Les stations de recharge pour flottes de véhicules fonctionnent souvent avec des plages horaires de recharge concentrées. Plusieurs bornes peuvent fonctionner simultanément, ce qui engendre une forte distorsion et une surcharge du transformateur. Un filtre harmonique actif contribue à réduire ces contraintes.
Les entrepôts et les sites industriels peuvent déjà contenir des charges non linéaires telles que des variateurs et des redresseurs. L'ajout de bornes de recharge pour véhicules électriques accroît encore la charge harmonique. Un filtre dynamique constitue souvent une solution plus fiable.
Avant de choisir un filtre harmonique actif pour une station de recharge de véhicules électriques, le site doit être correctement mesuré.
Les principaux facteurs sont les suivants :
distorsion harmonique totale
quantité et puissance nominale des chargeurs
Mélange de chargeurs rapides CA ou CC
variation de charge au fil du temps
taille et température du transformateur
batteries de condensateurs existantes
capacité électrique en amont
plan d'expansion future
Ceci est important car la capacité de filtrage appropriée dépend du courant harmonique réel, et non seulement de la charge totale connectée.
Un examen approfondi permet d'éviter le sous-dimensionnement, le surdimensionnement ou le choix d'une solution inadaptée aux conditions réelles du site.
Avec le développement des infrastructures pour véhicules électriques, les bornes de recharge deviendront plus grandes et plus denses en énergie. Par conséquent, la conception de la qualité de l'alimentation électrique devra être plus rigoureuse.
L'objectif n'est pas seulement d'installer des bornes de recharge. L'objectif est de construire une station de recharge qui reste fiable malgré l'augmentation de la consommation.
Un filtre harmonique actif contribue à cet objectif en assurant la stabilité du système malgré les variations de charge. Il réduit également le risque de contraintes électriques cachées qui peuvent ne pas se manifester immédiatement après la mise en service.
Pour les opérateurs qui envisagent une expansion à long terme, il s'agit d'une stratégie plus pratique que d'attendre l'apparition de surchauffes, de déclenchements répétés ou de plaintes concernant la qualité de l'énergie.
Les bornes de recharge pour véhicules électriques engendrent de nouvelles contraintes sur le réseau électrique. Les chargeurs étant des charges non linéaires, la distorsion harmonique peut devenir un problème majeur, notamment pour la recharge rapide et dans les environnements à plusieurs bornes.
Un filtre harmonique actif contribue à résoudre ce problème en réduisant la distorsion harmonique en temps réel. Il protège les transformateurs, les câbles, les disjoncteurs et l'ensemble du réseau électrique. Il favorise également une meilleure efficacité, une fiabilité accrue et une extension future facilitée.
Dans les infrastructures de recharge modernes, la réduction des harmoniques n'est plus une option dans de nombreuses applications. Elle fait partie intégrante de la construction d'un réseau électrique stable et performant.
Si votre projet de bornes de recharge pour véhicules électriques rencontre des problèmes de distorsion harmonique, de surchauffe du transformateur ou de performances électriques instables, contactez-nous pour discuter d'une solution de filtrage harmonique actif adaptée à votre site.
