Un ingénieur en approvisionnement reçoit unFiltre harmonique actifLe devis est accompagné d'un certificat de conformité. Ce certificat mentionne une famille de produits, mais le devis spécifie une autre tension, une autre intensité nominale, une autre configuration d'armoire, une autre condition ambiante et une autre disposition d'alimentation. La question pertinente n'est pas « Le fournisseur possède-t-il un certificat ? » mais « Le fournisseur peut-il justifier le dossier réglementaire, les éléments de conception, le rapport d'inspection en usine et le plan de réception du projet pour l'armoire proposée ? »

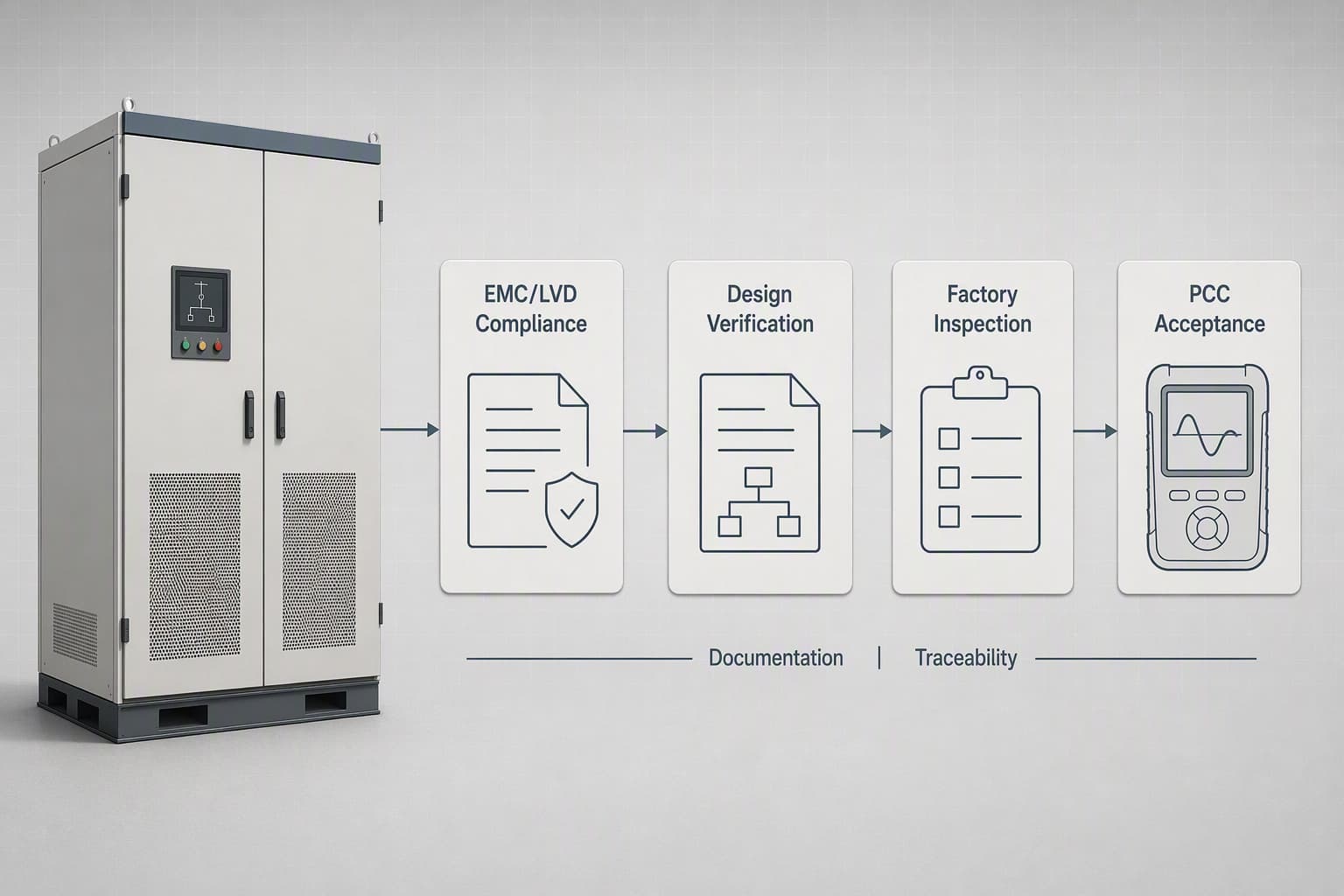

La documentation sur la qualité de l'énergie répond à cette question.AHF, APF,SVGConcernant les ensembles électroniques de puissance et les systèmes associés, un seul document ne peut garantir la qualité de l'ensemble du produit. Un examen pertinent distingue quatre niveaux : conformité réglementaire, vérification de la conception représentative, contrôle de chaque unité en usine et réception du système installé.
Cette distinction est pertinente dans les installations utilisant intensivement les variateurs de fréquence. Un document de niveau série peut attester de la conformité aux normes CEM/BT, mais ne prouve pas qu'une armoire 480 V ou 690 V proposée possède l'interface de transformateur de courant, la disposition thermique, la capacité de courant de neutre, la coordination de protection ou les paramètres de mise en service appropriés à la charge réelle.
La documentation de conformité précise le cadre réglementaire applicable à une gamme de produits donnée. Les certificats de conformité FQC STANDARD fournis par YT Electric couvrent les gammes AHF/APF et SVG/ASVG, font référence à la directive CEM 2014/30/UE et à la directive Basse Tension 2014/35/UE, et listent les normes applicables, notamment EN IEC 62477-1, la série EN IEC 61000-6 et EN IEC 61439-1.
Il s'agit d'une preuve significative, mais les acheteurs ne doivent pas en interpréter la portée à leur guise. Le certificat précise que son attestation repose sur la déclaration de conformité du fabricant et la documentation technique fournie. Il atteste d'une conformité CEM/BT documentée pour la série concernée ; il ne s'agit ni d'un rapport de sortie d'usine numéroté, ni d'un résultat de test sur site, ni d'un rapport de laboratoire détaillant chaque configuration de projet.
Avant d'inclure un produit dans un dossier d'appel d'offres, l'acheteur doit vérifier sa dénomination, sa plage de tension, son application prévue et la validité des documents. Si l'armoire sélectionnée diffère sensiblement du périmètre décrit dans les documents, il convient de demander une analyse écrite de sa configuration plutôt que de se fier au seul intitulé du certificat.
Les essais de type et la vérification de la conception portent sur la conception représentative, et non systématiquement sur chaque future armoire. Selon la norme applicable et le périmètre du projet, les éléments de preuve peuvent concerner la rigidité diélectrique, la liaison de protection, l'échauffement, la construction de l'armoire, le comportement CEM, les performances fonctionnelles ou d'autres exigences de conception spécifiées.
La couverture doit être vérifiée et non présumée. La tension, le courant nominal, la capacité de compensation, les dimensions du boîtier, le circuit de refroidissement, l'indice de protection IP, le dispositif d'entrée, la configuration des barres omnibus, l'architecture de commande et les principaux composants d'alimentation peuvent affecter le comportement électrique, thermique ou mécanique.
Une entreprise peut fournir la documentation applicable en matière d'essais de type ou de vérification de conception, en fonction du modèle sélectionné et de la configuration du projet. Ceci permet une analyse technique de la solution proposée sans affirmer, à tort, que chaque capacité et option d'armoire bénéficie d'une couverture d'essais identique.
Une conception représentative peut être valide même si une armoire particulière est mal assemblée. Un raccordement d'alimentation mal branché, une polarité de transformateur de courant inversée, un câblage auxiliaire incorrect, un paramétrage de micrologiciel inadapté ou une étiquette manquante peuvent affecter le fonctionnement, même si la gamme de produits dispose d'un dossier de conformité.
Le contrôle qualité en usine comble cette lacune. Pour chaque appareil du projet, le rapport demandé doit identifier le modèle, le numéro de série, la date d'inspection, les éléments contrôlés, le résultat et l'inspecteur. Le plan d'inspection convenu peut inclure la vérification de l'aspect, du câblage, de la continuité de la terre de protection, de l'isolation ou des diélectriques le cas échéant, du fonctionnement à la mise sous tension, des alarmes, des communications, de la logique du transformateur de courant et de la plaque signalétique.
L'inspection en usine ne remplace pas les preuves d'essais de type. Elle atteste que l'unité livrée a été vérifiée conformément aux exigences de production et de projet approuvées. Une entreprise peut fournir, sur demande, les rapports d'inspection en usine et de traçabilité des équipements du projet.

|
Couche de preuves |
Question principale |
Contenu typique |
Ce qu'il ne peut prouver seul |
|
Documentation de conformité CEM/BT |
Existe-t-il une voie de conformité clairement définie pour la série mentionnée ? |
Portée du certificat, déclaration de conformité, directives, normes listées |
Configuration exacte du projet ou résultat du site |
|
Vérification de type/de conception |
Un plan d'expérience représentatif comporte-t-il des preuves pertinentes ? |
Configuration, portée, méthode et conclusion testées |
Couverture de toutes les options de capacité ou d'armoire |
|
rapport d'inspection d'usine |
L'unité expédiée a-t-elle été vérifiée ? |
Modèle, numéro de série, liste de contrôle, résultat, signature |
Validation de la conception ou performance à long terme du site |
|
dossier d'acceptation du projet |
Le système installé répond-il aux critères convenus ? |
Données, paramètres et enregistrement de mise en service du PCC |
Performance de projets non liés |
Dans un système triphasé à quatre fils, les harmoniques de rang 3 peuvent s'ajouter au courant du neutre au lieu de s'annuler. Le courant homopolaire qui en résulte peut entraîner une surchauffe du conducteur neutre, même lorsque les courants de phase semblent acceptables. Une analyse AHF doit donc identifier la topologie (3P3W ou 3P4W), le spectre harmonique, l'emplacement du transformateur de courant et les exigences de compensation du courant de neutre.
Les affirmations relatives aux performances thermiques doivent également être étayées par des preuves de configuration. Les transistors IGBT génèrent des pertes par conduction et par commutation ; les réacteurs, les bornes, les barres omnibus et la circulation d'air déterminent les zones d'accumulation de chaleur. L'exigence d'un fonctionnement à pleine charge à une température ambiante de 45 °C requiert une analyse du déclassement des composants, de la ventilation, de l'espacement des éléments de l'armoire et des paramètres de protection, et non une simple déclaration générique dans une brochure.
La sélection du générateur de courant réactif (GVR) suit les mêmes principes. Le contrôleur mesure la demande de courant réactif et commande la compensation par modulation SPWM, mais les performances sur le terrain dépendent du rapport et de l'emplacement du transformateur de courant, de l'impédance en amont, des transitoires de charge, de l'état de la batterie de condensateurs et des paramètres de réponse. Une valeur de kVar, à elle seule, ne garantit pas la stabilisation de la tension ni la correction du facteur de puissance au point de couplage commun (PCC).
|
État du projet |
Risque clé |
Document requis |
L'acceptation |
|
Ligne de production de variateurs de fréquence 400/415 V |
THDi et chauffage neutre |
Fichier série AHF, support de conception applicable, enregistrement FQC en série |
tendance de distorsion et de courant neutre du PCC |
|
Centre de données 480 V avec onduleur |
Modes d'interaction et de contournement de l'onduleur |
Revue d'interface, fiche de fonctionnement en usine, plan de mise en service |
Fonctionnement stable en modes normal, batterie et bypass |
|
Charge de traitement/minage de 690 V |
Contraintes thermiques, poussière, interaction du générateur |
Évaluation environnementale, assistance à la conception SVG/AHF applicable, FQC du projet |
Réponse réactive sous des paliers de charge définis |
|
Rénovation de la batterie de condensateurs |
Interaction de résonance et de commutation |
Mesure du site, critères de sélection des SVG, examen de la protection |
Absence de résonance indésirable et objectif de facteur de puissance convenu |
Prenons l'exemple d'une usine textile typique d'Asie du Sud-Est, utilisée ici à titre d'illustration et non comme cas client précis. Son système de distribution 415 V alimente des équipements de filature à variateur de fréquence, des charges de redresseurs et des batteries de condensateurs existantes. Le service de maintenance signale un échauffement du neutre, des alarmes concernant les batteries de condensateurs et une distorsion de courant élevée lors des périodes de forte production.
Commencez par les mesures et la documentation. Notez la puissance nominale du transformateur, la configuration du réseau, le spectre harmonique, le courant de neutre, le rapport cyclique de la charge, la température ambiante, l'état de la batterie de condensateurs et le point de mesure du point de couplage commun (PCC). Ces données déterminent les besoins en alimentation triphasée à quatre fils, la coordination du courant de neutre avec les paliers de capacité et la marge de capacité justifiée.
Le dossier de mise en service peut inclure les documents de conformité applicables pour la série 415 V, les résultats des essais de type ou de la vérification de conception (lorsqu'ils sont disponibles), un schéma unifilaire approuvé, les instructions de polarité des transformateurs de courant et un rapport d'inspection d'usine numéroté. Lors de la mise en service, définissez la cible de THDi au point de couplage commun (PCC), l'évolution du courant de neutre, la cible du facteur de puissance, les conditions de charge et la période d'observation.
Ce processus crée un chemin traçable depuis l'équipement proposé jusqu'aux critères mesurables du projet et enregistre le résultat électrique final.
Non. Ce système prend en charge la documentation de la gamme de produits mentionnée, mais ses performances dépendent du spectre de charge, de l'impédance du réseau, de l'installation des transformateurs de courant, du choix de la capacité, de la coordination de la protection et des paramètres de mise en service. Une revue adaptée au projet et des critères d'acceptation définis sont nécessaires.
Comparez la tension, le courant nominal ou la puissance réactive (kVar), la structure de l'armoire, le mode de refroidissement, l'indice de protection IP, la topologie, les composants de puissance et l'environnement avec le devis. Demandez au fournisseur d'expliquer toute différence significative et de préciser la couverture disponible ou les vérifications supplémentaires nécessaires.
Demandez le modèle, le numéro de série, la date, la liste de contrôle d'inspection, le résultat et la validation. Ajoutez les contrôles pertinents au projet, tels que la continuité de la terre de protection, les tests d'isolation ou diélectriques le cas échéant, le câblage, la logique du transformateur de courant, la fonction d'alarme, les communications et les détails de la plaque signalétique.
Ces composants peuvent être conçus pour ces systèmes, mais leur compatibilité doit être vérifiée avant leur mise en service. Il convient de contrôler la résonance et la commutation des condensateurs, les modes de fonctionnement de l'onduleur, l'impédance du générateur, l'emplacement des transformateurs de courant, les paramètres de protection et les scénarios de mise en service.
La documentation relative à la qualité de l'énergie doit permettre à l'acheteur de suivre un parcours linéaire, du cadre réglementaire à la conception représentative, de cette conception à l'armoire numérotée, et de cette armoire au rapport de réception du projet. C'est ce qui distingue une offre commerciale axée sur les certificats d'un processus de livraison piloté par l'ingénierie.
YT Electric a mis en place un cadre de support en matière de documentation technique : documentation de conformité CEM/BT pour les gammes de produits concernées ; support pour les essais de type ou la vérification de conception des modèles représentatifs ; rapports d’inspection en usine et de traçabilité des équipements du projet, le cas échéant ; et support pour la documentation de réception du projet, basée sur les critères de mise en service définis. Veuillez transmettre le schéma unifilaire, les tensions, le profil de charge et les exigences documentaires à la division Qualité de l’énergie de YT Electric avant la sélection finale.
Découvrez les spécifications et les conseils d'application des produits YT Electric :https://www.ytelect.com/blog/guide-to-selecting-active-harmonic-filters_b321
Référence : IEEE 519-2022, Norme IEEE pour le contrôle des harmoniques dans les systèmes d'énergie électrique :https://standards.ieee.org/ieee/519/10677/
Besoin d'une solution adaptée à votre site ? Partagez avec YT Electric votre schéma unifilaire, votre liste de charges, le facteur de puissance mesuré, les données THDi/TDD et les conditions ambiantes. Nos ingénieurs commerciaux analyseront ces données et vous proposeront une solution technique.
