Du gaspillage d'énergie à l'intelligence énergétique : comment les AHF et les SVG transforment les systèmes électriques industriels

Pourquoi le courant déformé devient un gaspillage d'énergie

Un VFD à six impulsions, un redresseur, une entrée d'onduleur (UPS) ou une alimentation de soudage tirent le courant par impulsions plutôt que sous forme d'onde sinusoïdale propre. Ces impulsions contiennent des composantes harmoniques caractéristiques, et la distorsion harmonique totale (THD) résultante augmente le courant RMS même lorsque la charge utile en kW n'a pas changé.

Un courant RMS plus élevé augmente les I²R pertes par effet Joule dans les câbles, les jeux de barres et les enroulements des transformateurs. La tension harmonique augmente également les pertes par courants de Foucault et les pertes parasites du transformateur, de sorte qu'un transformateur peut atteindre une élévation de température inacceptable avant que sa puissance nominale en kVA ne soit entièrement utilisée.

Les harmoniques de rang triplen, en particulier le troisième et ses multiples, sont des courants de séquence homopolaire dans un système à quatre fils. Ils s'additionnent dans le neutre au lieu de s'annuler, de sorte que le neutre peut chauffer davantage qu'un conducteur de phase. Un AHF à quatre fils peut compenser ce courant lorsque le spectre mesuré et la charge du neutre le justifient.

Une batterie de condensateurs conventionnelle améliore le facteur de puissance de déplacement à une charge relativement stable. Elle n'élimine pas sélectivement le courant harmonique, et son impédance peut interagir avec l'inductance du système en amont. Là où il existe un risque de résonance ou une charge VFD changeant rapidement, les ingénieurs doivent vérifier le spectre harmonique, le niveau de court-circuit et la séquence de commutation de la batterie de condensateurs avant d'ajouter des kvar.

AHF vs. filtrage passif et SVG

Les AHF et les SVG sont souvent spécifiés ensemble car le courant harmonique et le courant réactif peuvent se produire au même PCC, mais ils résolvent différentes parties de la forme d'onde du courant. L'agencement correct suit le courant harmonique mesuré, la variation de puissance réactive, le niveau de tension, l'exigence de redondance et les conditions thermiques.

Un AHF échantillonne le courant d'alimentation via des TC, sépare les composantes fondamentale, réactive et harmonique sélectionnée, puis commande à un onduleur d'injecter un courant de compensation. Le placement des TC, la séquence de phase, la précision, les paramètres de réponse et la capacité de courant disponible déterminent le résultat. Une unité sous-dimensionnée ne peut pas dépasser sa valeur nominale de courant RMS.

La topologie affecte la contrainte électrique. Une topologie à 3 niveaux divise chaque échelon de tension de commutation sur plus de niveaux qu'une conception à 2 niveaux, ce qui peut réduire le dv/dt, l'ondulation et la contrainte de tension des composants. Elle nécessite également un contrôle et un équilibrage de tension plus complexes.

La modulation SPWM synthétise la forme d'onde de courant commandée. Un échantillonnage stable, une fréquence de commutation appropriée et une boucle de contrôle accordée améliorent la précision du suivi ; vérifiez les résultats au PCC plutôt que sur l'affichage d'un contrôleur. IEEE 519 et IEC 61000 sont des références de planification, tandis que la limite du projet ou du service public régit l'acceptation.

Contrôle SVG : le facteur de puissance et la tension sont des problèmes de contrôle de courant

Lorsque les moteurs à induction, les grues, les équipements de laminage ou les grands groupes de VFD changent de charge, le courant réactif requis change avec eux. Un gradin de condensateurs fixe peut être correct à un point de charge et excessif à un autre ; un kvar capacitif excessif peut pousser le facteur de puissance en avance et créer une contrainte de commutation.

Un SVG utilise un onduleur de source de tension pour injecter un courant réactif en avance ou en retard. En contrôlant le courant au lieu de commuter mécaniquement des gradins de condensateurs, il peut suivre rapidement les changements de charge et soutenir la stabilisation de la tension dans les limites imposées par l'impédance de la source, la capacité du transformateur et sa propre valeur nominale en kvar.

La valeur n'est pas un nombre universel de facteur de puissance. L'équipe du site doit enregistrer les kW, kvar, facteur de puissance, tension, intervalle de demande, état de fonctionnement du générateur et l'état de la batterie de condensateurs sur des cycles de production représentatifs. Cet enregistrement distingue un véritable problème de puissance réactive d'une erreur de mesure harmonique ou d'un problème de tension en amont.

Matrice de sélection technique pour AHF et SVG

Sélectionnez la capacité à partir du courant harmonique RMS mesuré et du kvar dynamique, en ajoutant une marge uniquement pour la croissance documentée ou la redondance. À une température ambiante de 45°C à pleine charge, l'armoire doit toujours respecter les limites de température de jonction, de débit d'air et de déclassement dans des conditions réelles de poussière, d'altitude et de ventilation.

Un AHF à 3 niveaux peut convenir aux applications où la qualité du courant de sortie, la contrainte de commutation et la marge thermique importent, mais la topologie n'est pas un raccourci. Comparez le courant de compensation nominal à la température ambiante déclarée, la politique de surcharge, la plage d'ordres harmoniques, l'exigence de TC, la protection de l'enceinte et l'accès au service. Pour une puissance élevée ou une fluctuation de moyenne tension, envisagez une étude STATCOM.

Cas de terrain mondial représentatif : ligne VFD 480 V en Asie du Sud-Est

Il s'agit d'un scénario représentatif, pas d'un projet client nommé ou d'un rapport de test. Une usine textile exploite un MCC 480 V avec des moteurs de filature et de traitement d'air entraînés par VFD ; les rampes de production commutent à plusieurs reprises la batterie de condensateurs, tandis que la maintenance signale des terminaisons neutres chaudes et des déclenchements intermittents.

L'enquête enregistre la tension et le courant du PCC, la charge de phase et neutre, le THDi, l'état du condensateur, la température du transformateur et le calendrier VFD. Elle pointe vers un courant non linéaire changeant et une charge de séquence zéro, et non simplement un kvar de condensateur insuffisant.

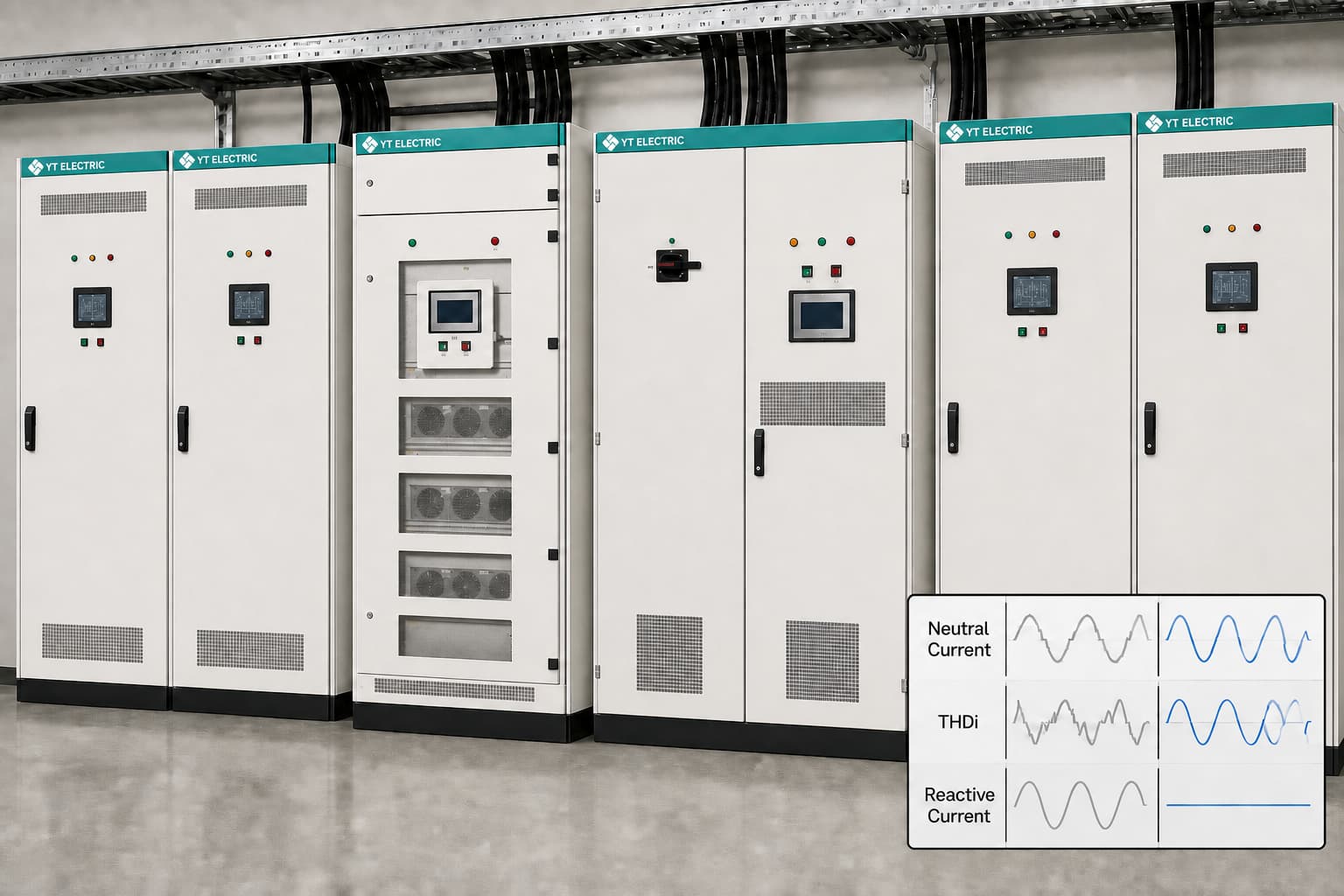

La proposition place un AHF à quatre fils sur le bus MCC, configuré à partir des ordres harmoniques mesurés et du courant neutre, et utilise le SVG uniquement lorsque le kvar enregistré confirme une demande dynamique. Vérifiez la polarité du TC, la coordination des disjoncteurs, la valeur nominale de court-circuit, l'interaction de la batterie de condensateurs, la ventilation et l'isolation.

Après la mise en service, comparez les résultats avec les cibles PCC convenues au préalable pour le THDi, le courant neutre, le facteur de puissance et la variation de tension sous la même séquence de production. Le compteur du site doit enregistrer le résultat réel par rapport aux limites du projet et du réseau applicables.

FAQ

Comment un ingénieur doit-il dimensionner un filtre harmonique actif ?

Commencez par le courant harmonique enregistré à l'emplacement du TC, et non par la plaque signalétique du transformateur ou les puissances VFD additionnées. Incluez la charge simultanée, les ordres harmoniques requis, le courant neutre à quatre fils, les ajouts de charge documentés et toute fonction de courant réactif.

L'AHF ou le SVG peuvent-ils être installés sans arrêter la production ?

L'installation nécessite normalement une fenêtre d'isolation planifiée pour la connexion au bus, l'installation du TC, les vérifications de protection et la mise en service. Une installation par étapes peut réduire les perturbations, mais la méthode de travail électrique, la procédure de verrouillage et l'arrangement d'alimentation disponible déterminent l'exigence réelle de coupure.

Les systèmes FHA, GVS et STATCOM nécessitent-ils une maintenance de routine ?

Ils nécessitent une inspection planifiée plutôt qu'un remplacement fréquent des composants. Vérifiez les voies de ventilation, les ventilateurs, les filtres le cas échéant, les terminaisons de câbles, les circuits TC, les alarmes de contrôleur, l'interaction avec les batteries de condensateurs et les conditions thermiques enregistrées conformément à la documentation du produit et à la procédure de maintenance du site.

Ces systèmes peuvent-ils fonctionner avec des batteries de condensateurs, des ASI ou des générateurs existants ?

Oui, si l'étude d'ingénierie couvre la coordination de la commande et de la protection. L'étude doit vérifier le risque de résonance des condensateurs, la compatibilité avec les ASI, le comportement du régulateur de tension des générateurs, l'impédance de la source, l'emplacement des TC et la séquence utilisée lorsque le site bascule entre le réseau électrique et l'alimentation par générateur.

Conclusion : Des corrections réactives au contrôle mesuré de la qualité de l'énergie

Un filtre harmonique actif doit être sélectionné comme un système de compensation de courant mesuré, et non comme une armoire générique ajoutée après un déclenchement. Le GVS ajoute une compensation dynamique de puissance réactive lorsque la demande en kvar enregistrée et le comportement de la tension justifient l'investissement, tandis que le STATCOM devient pertinent lorsqu'une stabilisation de la tension est requise à des niveaux de puissance ou de tension plus élevés.

YT Electric peut examiner les schémas unifilaires, les relevés d'harmoniques, les conditions ambiantes et les exigences relatives au PCC avant de recommander la capacité AHF, SVG ou STATCOM. Soumettez vos mesures pour une évaluation spécifique au site et une liste de contrôle de mise en service.
