Un panneau APFC peut-il fonctionner sur un groupe électrogène ? Que se passe-t-il lors d'une coupure de courant ?

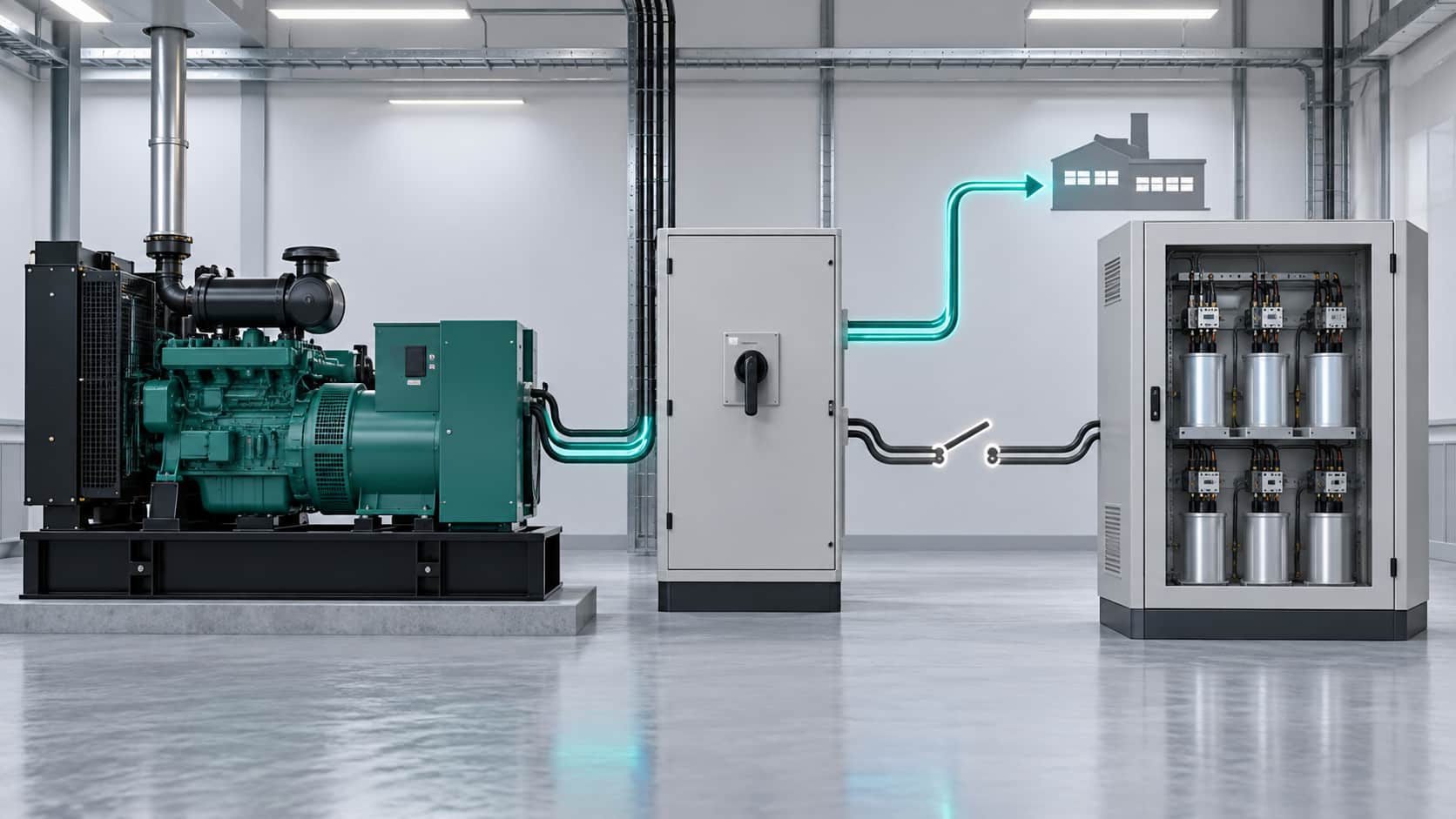

Un panneau de correction automatique du facteur de puissance (APFC) peut fonctionner normalement sur le réseau électrique. Lors d'une coupure, l'inverseur de source connecte un groupe électrogène de secours, laissant ce panneau sur une source électrique très différente.
Si les gradins de condensateurs commutent au mauvais moment, le générateur peut subir un facteur de puissance capacitif, une tension instable ou un flux de puissance réactive inverse. Les contrôleurs APFC conçus pour les conditions du réseau peuvent être inadaptés à l'alimentation par générateur.
De nombreux fabricants exigent que la batterie soit déconnectée pendant le fonctionnement du générateur. Toute exception nécessite l'approbation du fabricant et une étude technique spécifique au site.
L'APFC commute des gradins de condensateurs pour fournir de la puissance réactive aux charges inductives. Le réseau est généralement une source de tension puissante ; un générateur de secours a moins de capacité à absorber l'excès de puissance réactive capacitive ou à gérer des changements soudains.
Les charges lors d'une coupure diffèrent également. Les équipements non essentiels peuvent s'arrêter, les moteurs peuvent démarrer dans une séquence différente et le générateur peut initialement supporter une faible charge. Un gradin de condensateurs dimensionné pour le réseau peut être excessif dans ces conditions.
Le contrôleur peut toujours commander un gradin, mais cela n'établit pas la compatibilité avec le générateur.
Si les gradins connectés fournissent plus de puissance réactive que ce dont les charges de secours ont besoin, le générateur voit une charge capacitive, parfois indiquée comme des kVAr négatifs ou inverses. L'alternateur ou le régulateur de tension peut peiner, et les protections peuvent se déclencher.
Le risque augmente à faible charge ou lorsqu'un gros moteur s'arrête mais que ses gradins de condensateurs restent connectés.
La commutation des condensateurs modifie brusquement la puissance réactive. Sur un générateur, la réponse en tension peut être plus importante que sur le réseau. Cela dépend de la conception de l'alternateur, du calibre des gradins et des charges connectées.
La commutation répétée des gradins s'ajoute également aux démarrages normaux des moteurs et à la reprise de charge.
L'impédance de la source change après le transfert. Les condensateurs peuvent interagir avec l'inductance du système et les harmoniques provenant des variateurs, des onduleurs (UPS) et des redresseurs. Une batterie acceptable sur le réseau peut se comporter différemment sur le générateur.
Des réactances de désaccord peuvent traiter la résonance, mais pas le facteur de puissance capacitif ni la compatibilité avec le générateur.
| Étape de fonctionnement | Ce qui peut arriver si l'APFC reste actif | Ce que la conception doit vérifier |
|---|---|---|
| Alimentation réseau avant la coupure | Les gradins de condensateurs suivent la demande normale de l'installation | Cible normale, tailles des gradins et conditions harmoniques |
| Transfert vers le générateur | Les gradins précédemment connectés restent activés ou se reconnectent | Tous les gradins requis se déconnectent avant la reprise par le générateur |
| Générateur fonctionnant à faible charge | Les condensateurs dépassent la demande inductive restante | kVAr du générateur, direction du facteur de puissance et tension |
| Démarrage ou arrêt des charges de secours | Le contrôleur commute de gros gradins lors des changements de charge | Réponse du générateur et toute logique de mode générateur approuvée |
| Retour au réseau | L'APFC reprend avant que la source et la charge ne se stabilisent | Séquence de reconnexion et comportement de redémarrage du contrôleur |
L'état de la batterie compte tout au long du transfert, pas seulement pendant le fonctionnement stable.
Pour de nombreuses installations standard, oui. La batterie APFC doit être inhibée avant le transfert, en suivant les instructions de son fabricant. Certains produits fournissent une entrée d'état du générateur à cet effet.
L'état du commutateur de transfert peut faire partie du verrouillage, mais un personnel qualifié doit en concevoir et en vérifier la temporisation. Ne présumez pas que le contrôleur APFC reconnaît un changement de source par lui-même.
Examinez également le retour au réseau : les étages ne doivent se reconnecter qu'une fois les conditions requises rétablies.
Le schéma de contrôle doit utiliser une indication fiable de la source alimentant l'installation. Lorsque le fonctionnement sur générateur est prévu, il doit empêcher la connexion des étages de condensateurs non autorisés et confirmer que les étages déjà connectés ont été libérés. Il doit rester efficace pendant toute la durée de la coupure, même lorsque les charges essentielles démarrent et s'arrêtent.
Lorsque l'alimentation du réseau revient, le système doit suivre la séquence de reconnexion de l'équipement plutôt que d'appliquer immédiatement tous les étages disponibles. Une alarme ou une indication d'état peut aider les opérateurs à identifier une batterie qui n'a pas réussi à se déconnecter comme prévu.
La méthode varie selon le panneau et l'équipement de transfert. Certains fabricants fournissent une entrée dédiée pour le générateur ; d'autres spécifient un dispositif de contrôle externe. L'objectif est un changement de mode de fonctionnement vérifié, et non simplement une instruction manuelle à retenir en cas d'urgence.
Parfois, mais cela nécessite une ingénierie délibérée. Les gros moteurs peuvent imposer une demande réactive suffisante pour limiter les kVA du générateur. Une compensation limitée peut aider si le fabricant du générateur l'autorise et que les commandes empêchent un facteur de puissance capacitif (en avance).
L'examen technique doit établir :
La plage de facteur de puissance inductif et capacitif autorisée du générateur
Les kW et kVAr minimum et maximum de la charge d'urgence
Le plus petit échelon de condensateur pouvant être connecté en toute sécurité
Si les étages sont bloqués pendant le transfert et le démarrage du moteur
Le comportement du régulateur de tension lorsque les étages se connectent ou se déconnectent
Les conditions harmoniques et de résonance en mode générateur
La façon dont le panneau réagit à un défaut ou à une perte du signal d'état du générateur
Le résultat peut être de maintenir l'APFC désactivé, d'autoriser certains étages, de modifier le séquençage des charges ou d'utiliser un autre dispositif conçu à cet effet. Un SVG offre une compensation variable mais nécessite également des vérifications de compatibilité spécifiques au générateur.
Un problème lié à l'APFC peut se manifester par une hausse de tension juste après le transfert, une commutation répétée des étages de condensateurs, un passage soudain à un facteur de puissance capacitif ou une alarme du générateur associée à la puissance réactive. Un problème peut également survenir lorsqu'un gros moteur s'arrête et laisse des condensateurs connectés à une charge restante beaucoup plus petite.
Ces signes ne prouvent pas que la batterie APFC est la seule cause. Comparez simultanément le journal des événements du générateur, les commandes du contrôleur, le retour d'état des étages et les mesures électriques. Cette chronologie est plus utile que l'ajustement de la cible du facteur de puissance basé sur une seule lecture d'affichage.
Examinez les manuels du générateur et de l'APFC, puis confirmez ce qui arrive à chaque étage lors d'un test de transfert contrôlé.
Enregistrez la tension, la fréquence, les kW, les kVAr, la direction du facteur de puissance et l'état des étages lors du transfert, de la charge légère, de la reprise de charge et du retour. Corrigez toute séquence qui entre en conflit avec les instructions du fabricant.
Seul un personnel qualifié doit effectuer ce travail. Les condensateurs peuvent conserver une charge dangereuse, et l'affichage du contrôleur ne prouve pas l'isolation.
Pas sans vérifier les instructions des deux fabricants. De nombreuses installations nécessitent une inhibition ou une déconnexion en mode générateur.
Pas toujours. Les pénalités du réseau sont hors de propos pendant le fonctionnement du générateur, mais la capacité et la tension du générateur restent importantes. N'ajoutez une correction que si la conception le permet.
Non. Le désaccord traite d'un risque de résonance particulier. Il n'empêche pas en soi la surcompensation, l'inversion des kVAr ou une séquence de commutation de condensateurs inadaptée.
Non. Le SVG est plus flexible, mais sa compatibilité avec l'alternateur, le régulateur de tension et la charge nécessite toujours une étude.
Un panneau APFC qui fonctionne bien sur l'alimentation du réseau ne doit pas automatiquement commuter les étages sur l'alimentation du générateur. Les charges d'urgence et la capacité du générateur diffèrent du service normal.
Suivez les instructions du fabricant, vérifiez le verrouillage de transfert et mesurez chaque étage de fonctionnement. Si une compensation est nécessaire, concevez-la spécifiquement pour le mode générateur.
YT Electric peut examiner votre panneau APFC, vos mesures en mode générateur et votre séquence de transfert pour aider à identifier un dispositif de correction du facteur de puissance adapté à la fois au fonctionnement normal et au fonctionnement de secours.
