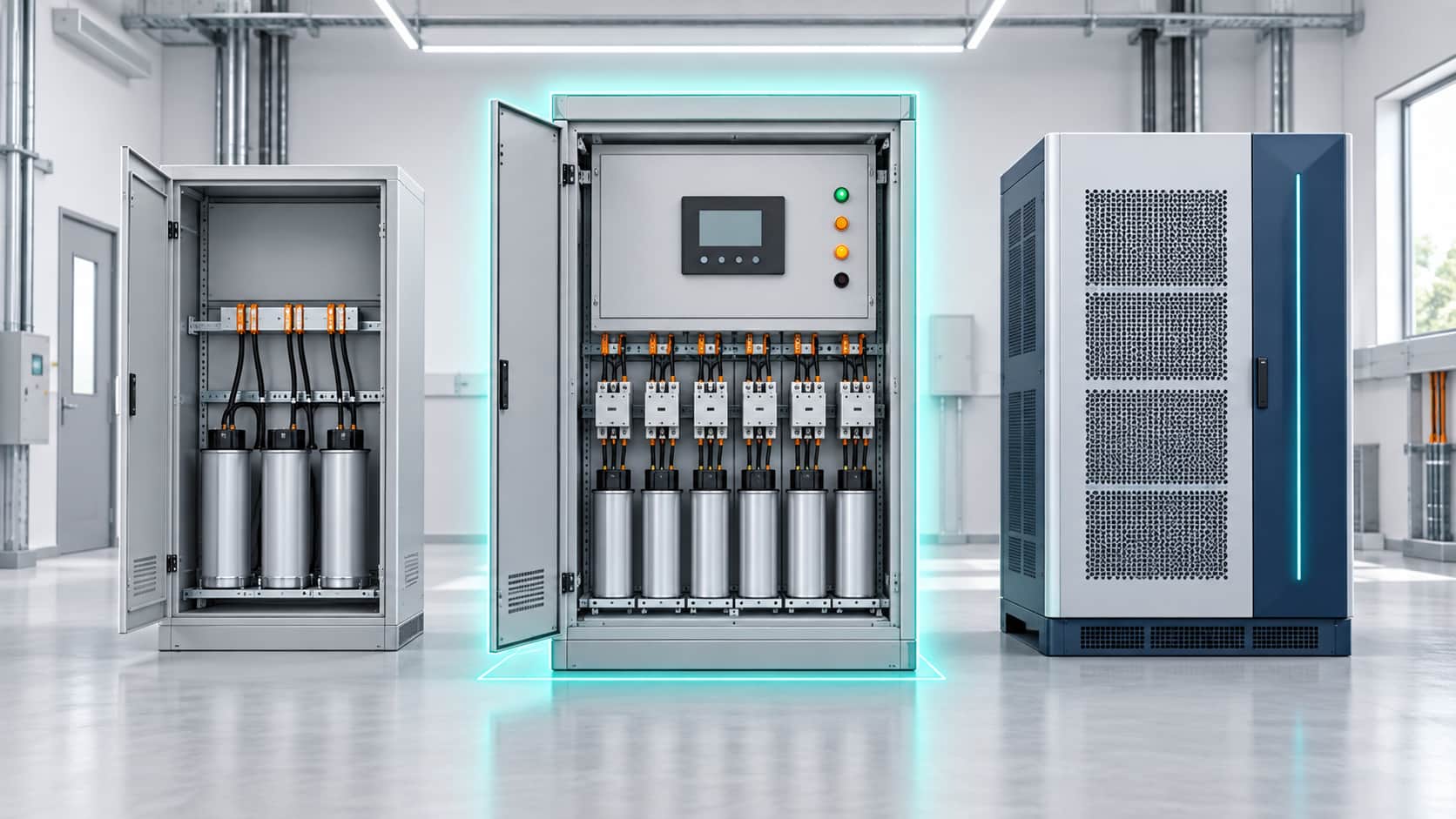

Tableau APFC vs batterie de condensateurs fixe vs SVG : quand l'APFC suffit-il ?
Une batterie de condensateurs fixe peut améliorer économiquement le facteur de puissance lorsque la charge d'une installation reste presque constante. Mais lorsque les moteurs fonctionnent par cycles ou que la production change selon les équipes, sa compensation peut être insuffisante en période de pointe et excessive pendant la nuit.
Un générateur statique de var (SVG) complet suit les changements rapides, mais son coût initial plus élevé peut être difficile à justifier pour des charges modérément variables. Un tableau de correction automatique du facteur de puissance (APFC) comble cette lacune en commutant des gradins de condensateurs à mesure que la demande change.
La question est de savoir si la vitesse et la précision de l'APFC correspondent à la charge réelle.
Un tableau APFC n'est pas distinct de la technologie des batteries de condensateurs. Il s'agit généralement d'une batterie de condensateurs commutée avec un contrôleur, un transformateur de courant (TC), une protection et plusieurs étages.
Cet article se concentre sur l'APFC conventionnel commuté par contacteurs. Les tableaux commutés par thyristors peuvent réagir plus rapidement, mais ils modifient toujours la compensation par paliers.
Une batterie fixe fournit approximativement la même puissance réactive lorsqu'elle est connectée. Un contrôleur APFC connecte ou déconnecte des étages à mesure que la demande change, évitant ainsi une compensation inutile à faible charge.
Par exemple, l'APFC peut supprimer des étages lorsque les pompes s'arrêtent pendant la nuit et les rétablir lorsque la production reprend.
Un SVG utilise l'électronique de puissance pour une puissance réactive réglable en continu. Il suit le besoin mesuré plutôt que de sélectionner des paliers fixes. Il peut fournir une compensation capacitive ou absorber l'excès de puissance réactive capacitive, sous réserve de sa capacité nominale.
Le SVG est précieux lorsque la demande change plus rapidement qu'un tableau APFC ne peut commuter, lorsqu'une correction fine est nécessaire, ou lorsque des facteurs de puissance en avance et en retard se produisent tous deux.
Pour des changements progressifs, les gradins de condensateurs automatiques peuvent fournir une correction adéquate à un coût initial inférieur à celui d'un SVG complet comparable. Comparez les coûts spécifiques au projet.
| Caractéristique | Batterie de condensateurs fixe | Tableau APFC | SVG complet |
|---|---|---|---|
| Comment il s'ajuste | Ne s'ajuste pas automatiquement | Commute les étages de condensateurs | Fait varier la sortie réactive en continu |
| Meilleur profil de charge | Presque constante | Change selon les équipes ou les cycles de fonctionnement | Change rapidement ou de manière imprévisible |
| Type de correction | Capacitive, montant fixe | Capacitive, par paliers | Capacitive et inductive, sous réserve de la capacité nominale |
| Comportement à faible charge | Peut surcompenser s'il est laissé connecté | Peut déconnecter les étages inutiles | Peut réduire la sortie ou absorber l'excès de puissance réactive |
| Coût initial typique | Le plus bas | Entre la batterie fixe et le SVG complet dans de nombreux projets | Généralement le plus élevé à capacité comparable |
| Limitation principale | Ne peut pas suivre une demande changeante | La taille des gradins et la vitesse de commutation limitent la précision | Investissement initial plus élevé |
La configuration, le désaccordage, l'installation et la capacité peuvent modifier le coût et les performances réels.
L'APFC convient aux charges qui varient mais ne nécessitent pas de correction seconde par seconde, comme les quarts de production, le CVC par étapes ou les groupes de moteurs cycliques.
Le contrôleur sélectionne les étages requis, maintenant le facteur de puissance plus près de la cible tout en réduisant la surcompensation à faible charge. L'usine n'a pas besoin de payer pour une capacité SVG inutilisée.
Un tableau APFC est un candidat sérieux lorsque :
La demande réactive change, mais pas trop rapidement pour les gradins commutés
Le problème principal est un facteur de puissance de déplacement en retard
Le fournisseur d'électricité applique une facturation sur le facteur de puissance ou l'énergie réactive
Une batterie fixe surcompense à faible charge ou sous-compense à pleine charge
Le site peut être corrigé avec des tailles de gradins de condensateurs pratiques
Les niveaux d'harmoniques et le risque de résonance ont été évalués
Le dernier point est important. L'APFC rend une batterie de condensateurs automatique ; elle ne rend pas les condensateurs immunisés contre les harmoniques.
L'APFC ne peut commuter que ses étages disponibles. Un gradin minimum surdimensionné peut provoquer une sous-correction et une surcorrection. Une soudeuse, une grue ou un ascenseur peut modifier la demande avant que le tableau ne réagisse.
Les étages de condensateurs ne peuvent pas absorber la puissance réactive capacitive. Davantage d'étages ne résoudront pas un facteur de puissance en avance persistant.
Les harmoniques constituent une autre limite. Les variateurs, les redresseurs et les systèmes UPS peuvent créer des courants qui interagissent avec les condensateurs et l'inductance du système. Une batterie APFC désaccordée peut être appropriée après une étude, mais la commutation ne supprime pas le courant harmonique. La réduction des harmoniques peut nécessiter un filtre harmonique actif, et non simplement un SVG.
Enregistrez la demande réactive pendant les pics de production, les quarts à faible charge et les week-ends. Examinez la facture d'électricité pour connaître son objectif de facteur de puissance et ses pénalités.
Les mesures doivent inclure :
La puissance active, la puissance réactive et le facteur de puissance au fil du temps
La demande réactive inductive minimale et maximale
Toute période de facteur de puissance en avance
La distorsion harmonique du courant et de la tension
Les valeurs nominales, l'état et la disposition de commutation des condensateurs existants
La charge du transformateur, la tension du système et l'espace d'installation
Ces données montrent si la batterie peut être convertie en APFC ou si elle nécessite de nouveaux étages, un désaccordage ou un SVG. Elles informent également sur la taille minimale des gradins.
Comparez le coût installé, y compris les TC, la protection, le désaccordage, la mise en service et la maintenance. Un prix d'armoire bas a peu de valeur si le système n'atteint pas sa cible.
La différence de prix ne compte que si chaque option répond au même objectif mesuré. Demandez aux fournisseurs d'indiquer le facteur de puissance cible, la plage de fonctionnement, les exigences de réponse et les hypothèses derrière la capacité kVAr citée. Une batterie fixe peut avoir le prix d'achat le plus bas mais laisser la surcompensation à faible charge non résolue. Un tableau APFC coûte plus cher car il ajoute la détection, le contrôle et la commutation, mais il peut éviter l'achat d'un SVG complet lorsque les changements sont suffisamment lents pour les gradins de condensateurs.
Pour le dossier financier, séparez l'achat initial des coûts continus. Comptez le remplacement des condensateurs et des contacteurs, l'accès à la maintenance, les travaux d'installation et la durée de vie prévue. Comparez ensuite les pénalités tarifaires ou les contraintes de capacité que le système peut réellement résoudre. L'APFC ne garantit pas une réduction des kilowattheures facturés ; sa valeur dépend de la charge et du tarif du site.
Un tableau APFC contient généralement une batterie de condensateurs, mais ajoute un contrôle automatique et des étages commutés. Une batterie fixe fournit une quantité constante de compensation lorsqu'elle est connectée ; un tableau APFC modifie la quantité connectée à mesure que la charge varie.
Une batterie de condensateurs à commutation automatique a généralement un coût d'équipement initial inférieur à celui d'un SVG complet de capacité comparable, mais pas dans toutes les configurations. Le désaccordage, l'équipement de commutation, la maintenance et l'installation influencent la comparaison.
Non. Sa fonction principale est la compensation de la puissance réactive. Les réactances de désaccordage peuvent réduire le risque de résonance, mais un filtre actif d'harmoniques est utilisé lorsque le courant harmonique lui-même doit être réduit.
Parfois. Les condensateurs doivent être adaptés à une commutation par gradins et leur état doit être vérifié. La mise à niveau nécessite également un TC correctement positionné, un contrôleur, des dispositifs de commutation, une protection, ainsi qu'une évaluation des harmoniques et des tailles de gradins.
Pour une charge stable, une batterie de condensateurs fixe peut suffire. Lorsque la demande varie au cours de la journée de travail, un tableau APFC peut constituer une mise à niveau économique : il utilise les gradins de condensateurs de manière plus intelligente sans nécessiter la pleine capacité d'un SVG. Des conditions de puissance réactive rapides, imprévisibles ou capacitives peuvent justifier le choix d'un SVG.
Le meilleur choix commence par un profil de charge, et non par une étiquette de produit. Si votre batterie fixe ne maintient plus le facteur de puissance requis, YT Electric peut examiner vos mesures et vous recommander si un APFC, un SVG ou une autre configuration est adapté à votre installation.
