pour répondre à l'exigence de compensation de puissance réactive continue à faible coût, haute fiabilité et grande capacité, a PFC hybride en temps réel avec svg a été proposé sur la base de TSC (condensateur commuté par thyristor en parallèle) et SVG (compensateur var statique) . ce système composé d'un sous-système discret TSC et d'un sous-système continu SVG , a coordonné la capacité de commutation de condensateur de TSC avec compensation dynamique de SVG en utilisant deux lois de commande hybrides basées sur la prise de décision d'experts, ont pleinement exploité leurs avantages respectifs. l'approche d'apprentissage automatique a été appliquée pour éviter les mouvements répétés des condensateurs et prolonger la durée de vie des équipements.
article NON.:
YTPQC-HPFCcommande (moq):
1Paiement:
T/T,LCprix du marché:
$2000origine du produit:
SHANGHAI,CHINACouleur:
RAL7035délai de mise en œuvre:
7 Daysmasse:
50kgPFC hybride en temps réel YT-PQC-HPFC avec svg
ytpqc-hpfc PFC hybride en temps réel avec svg adopte le schéma de configuration consistant à combiner ytpqc-asvg générateur de var statique avancé et condensateur de commutation/réacteur, et met en œuvre différents schémas de compensation réactive en fonction des besoins réels des utilisateurs sur site, afin d'obtenir la meilleure combinaison de prix et d'effet.
ytpqc-hpfc PFC hybride en temps réel avec svg l'appareil se compose de deux parties : générateur de var statique et condensateur de commutation/unité de compensation réactive du réacteur. dans le dispositif de compensation de puissance réactive dynamique hybride YTPQC-HPFC, chaque unité est conçue et produite selon la méthode de faible puissance, petit volume et à faible coût, et les deux sont facultatifs, et peuvent être combinés de la manière la meilleure et la plus flexible en fonction de l'état réactif réel du site, afin d'obtenir le rapport optimal entre l'effet de fonctionnement et le coût.
un système uni de Condensateur commuté à thyristor (TSC) et générateur de var statique YTPQC-SVG a été proposé pour améliorer la régulation de la tension , la stabilité , et le facteur de puissance dans les systèmes de transmission et de distribution en courant alternatif . le TSC est composé de condensateurs codés binaires multi-groupes , qui est principalement utilisé pour l'étape de compensation var de grande capacité par étape. YTPQC-SVG compense en continu la puissance réactive de petite capacité, et filtre les harmoniques générées par la charge non linéaire.
lorsque YTPQC-SVG compense les harmoniques avec la méthode de contrôle traditionnelle ,, il peut se produire une oscillation si le contrôleur YTPQC-SVG ne prend pas en compte l'interaction entre TSC et ytpqc- svg, donc une méthode de compensation harmonique sélective est présente pour résoudre le problème. Un algorithme de contrôle prédictif pour TSC est étudié pour avoir une compensation correcte lorsque la charge change rapidement. le système de compensation unifié proposé peut implémenter une puissance réactive continue et la compensation économique des courants harmoniques.
conception modulaire

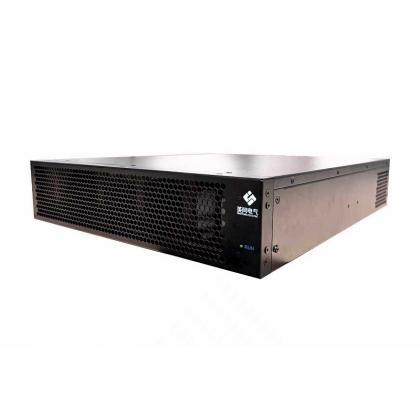

ytpqc générateur de var statique a une conception modulaire avancée. généralement YTPQC-SVG se compose d'un ou plusieurs modules vg S et d'une interface homme-machine LCD tactile en option. chaque module SVG est un système de filtrage des harmoniques indépendant, et les utilisateurs peuvent changer le système de filtrage des harmoniques évaluation en ajoutant ou supprimant des modules SVG.
selon le type de montage, YTPQC-SVG peut être divisé en rack SVG modulaire,SVG mural et svg d'atterrissage gratuit.
rack modulaire svg | mural modulaire svg |
Description du modèle
ytpqc-hpfc PFC hybride en temps réel avec svg couverture de série de 100kvar à 500kvar par armoire, prise en charge des condensateurs commutés par thyristor de contrôle SVG (ou type commuté par contacteur).
SN | Objet | capacité nominale | modèle d'usine | dimensions (l*p*h,mm) | n.w (kg) | taille d'emballage (l*p*h,mm) | g.w (kg) |
1 | HPFC | 100kvar | ytpqc-hpfc/100-4-4l-50k | 800*1000*2200 | 300 | 990*1140*2455 | 340 |
2 | HPFC | 150kvar | ytpqc-hpfc/150-4-4l-50k | 800*1000*2200 | 320 | 990*1140*2455 | 360 |
3 | HPFC | 200kvar | ytpqc-hpfc/200-4-4l-50k | 800*1000*2200 | 340 | 990*1140*2455 | 380 |
4 | HPFC | 250kvar | ytpqc-hpfc/250-4-4l-50k | 800*1000*2200 | 360 | 990*1140*2455 | 400 |
5 | HPFC | 300kvar | ytpqc-hpfc/300-4-4l-100k | 800*1000*2200 | 380 | 990*1140*2455 | 420 |
6 | HPFC | 350kvar | ytpqc-hpfc/350-4-4l-100k | 800*1000*2200 | 380 | 990*1140*2455 | 440 |
7 | HPFC | 400kvar | ytpqc-hpfc/400-4-4l-100k | 800*1000*2200 | 400 | 990*1140*2455 | 460 |
8 | HPFC | 450kvar | ytpqc-hpfc/450-4-4l-100k | 800*1000*2200 | 400 | 990*1140*2455 | 480 |
9 | HPFC | 500kvar | ytpqc-hpfc/500-4-4l-100k | 1000*800*2200 | 420 | 990*1140*2455 | 500 |
YTPQC-HPFC : Un système uni de condensateur commuté par thyristor (tsc) et ytpqc-svg générateur de var statique a été proposé pour améliorer la régulation de la tension , la stabilité , et le facteur de puissance dans les systèmes de transmission et de distribution en courant alternatif . le TSC est composé de condensateurs codés binaires multi-groupes , qui est principalement utilisé pour l'étape de compensation var de grande capacité par étape. YTPQC-SVG compense en continu la puissance réactive de petite capacité, et filtre les harmoniques générées par la charge non linéaire.
ytpqc-hpfc système hybride de correction du facteur de puissance présente de nombreux avantages : fonctionnement intelligent,temps de réponse rapide, combinaison de modules flexibles, compensation fluide et interface homme-machine conviviale, en particulier les performances à coût élevé.
ytpqc-hpfc système hybride de correction du facteur de puissance est disponible dans une large gamme de valeurs nominales, pour répondre à un large éventail d'applications grand public. sa conception modulaire permet une flexibilité d'installation et d'intégration. la conception écoénergétique inhérente,la topologie à 3 niveaux, et l'interface machine haman conviviale en option, les condensateurs de contrôle, réalisent les meilleures performances en termes de coût.
données techniques et spécifications | ||||
tension nominale | 400v (300~456v) | |||
capacité nominale | 50kvar~500kvar | |||
fréquence secteur | 50/60hz±5% | |||
topologie du circuit | trois niveaux | |||
mode multi-compensation | compensation d'harmoniques, compensation réactive, compensation de déséquilibre de charge triphasée | |||
gamme de filtres | 2ème ~ 25ème harmoniques d'ordre impair (compensation sélective ou complète) | |||
évalué de réduction harmonique | ≥97 % (pour les distorsions d'ordre harmonique typiques) | |||
performances de filtrage | typiquement, thdi≤ 5 % à la charge nominale (même avec les charges les plus complexes). | |||
facteur de puissance cible | le système PF est supérieur à 0.98 après compensation dans la capacité nominale. | |||
Effet d'équilibrage de charge triphasé | ≤ 5 %, atténuent les séquences négatives et nulles | |||
capacité de filtrage propre | 3 fois le courant nominal du filtre (dans le cas d'un appareil à 4 fils) | |||
fréquence de commutation/commande asvg | 25.6kHz | |||
temps de réponse asvg | ≤5ms | |||
interface de contrôle des condensateurs | 16 façons | |||
commutateur de commutation de condensateur | thyristor, contacteur | |||
temps de réponse du condensateur | ≤1s | |||
perte active du système | ≤2.5 % | |||
limite de courant de sortie | automatiquement limité à 100 % de la capacité nominale à la sortie | |||
algorithme de contrôle | algorithme de contrôle auto-adaptatif intelligent fft, | |||
manette | dsp+fpga | |||
protection | protection matérielle, protection logicielle | |||
connexion de contrôle | connexion fibre ou électrique | |||
interface Homme-machine | Écran LCD TFT tactile de 7 pouces | |||
protocoles de communication | adopter le protocole de communication à distance modbus ; l'interface de communication adopte le bus RS485 et CAN, prenant en charge le fonctionnement de l'application de téléphone mobile. | |||
bruit | <60db (<45db pendant le fonctionnement à basse vitesse) | |||
méthode d'installation | module intégré (rack) , montage mural , palier libre | |||
niveau de protection | ip20 | |||
méthode de refroidissement | régulation de la vitesse refroidissement par air intelligent ventilateurs PWM | |||
Couleur | ral 7035 gris clair | |||
température ambiante | -20~55℃ | |||
humidité relative | maximum 95%, sans condensation | |||
hauteur de montage au dessus du niveau de la mer | ≤2000 à capacité nominale ; réduire de manière appropriée la capacité si elle est > 2000 (déclassement de 1 % par 100 m) | |||
qualifications | rapport d'essai de type ce, ieee61000, | |||
respect des normes | ieee 519, ERG5/4 |
industrie automobile
un système uni de condensateur commuté par thyristor (tsc) et ytpqc-svg générateur de var statique a été proposé pour améliorer la régulation de la tension , la stabilité , et le facteur de puissance dans les systèmes de transmission et de distribution en courant alternatif . le TSC est composé de condensateurs codés binaires multi-groupes , qui est principalement utilisé pour l'étape de compensation var de grande capacité par étape. YTPQC-SVG compense en continu la puissance réactive de petite capacité, et filtre les harmoniques générées par la charge non linéaire.
L'industrie
quatre processus de fabrication automobile traditionnels, bien que la technologie et le processus de différents fabricants présentent un certain degré de différences, mais ces dernières années avec la transformation de l'automatisation, comme le poinçon CNC haut de gamme de la ligne de production automatique flexible, robots de revêtement , robots de soudage, robots de levage robots industriels mis en service.l'équipement d'automatisation améliore non seulement l'efficacité du travail et réduit le degré de travail, mais produit également une série de problèmes.
le problème
L'industrie automobile est une industrie lourde typique, avec sa demande en électricité, une forte demande en puissance, un faible facteur de puissance des équipements électriques, de nombreux équipements typiques de charge non linéaire et de charge d'impact, et une puissance élevée exigences de qualité.
L'industrie de la construction automobile est une industrie lourde typique, sa charge est importante, et il y a un grand nombre de charges d'impact, entraînant un changement de charge rapide, de sorte que la compensation de puissance réactive des condensateurs traditionnels ne peut pas garder avec le changement de charge.
la solution
pour le changement rapide des charges,, nous configurons le générateur de var statique correspondant pour réaliser la meilleure compensation du facteur de puissance. que nous avons installé 300kvar PFC hybride en temps réel avec svg sur le site, maintenir le facteur de puissance à 1.00 en temps réel.
les performances techniques
les avantages client
après avoir installé yt PFC hybride en temps réel avec svg (contrôle du générateur de var statique TSC), la conformité des données du site à la norme IEEE 519, G5/4, EN 50160 ainsi qu'à d'autres normes et recommandations de qualité de l'alimentation :
pays installés
produitt la description | tensione niveau | évalué Frequ ence | manuel d'utilisationl (appareil) | Manuel de l'Utilisateur (hmi) | Fiche technique | chatog |
apfc hybride | 220v/400v/480v | 50hz | Télécharger | Télécharger | Télécharger | Télécharger |
Si vous avez besoin PFC hybride en temps réel 60 Hz avec SVG , contactez-nous.
