YTPQC-APF basé sur une topologie à 3 niveaux, est un Filtre actif de puissance (APF) système conçu pour éliminer les oscillations harmoniques et réduire les coûts en conséquence L'APF est une solution polyvalente, facilement adaptable pour améliorer le facteur de puissance, contrôler les variations de tension, atténuer le scintillement et équilibrer la charge. Amélioration significative de la qualité de l'énergie dans les réseaux tout en réduisant la pollution harmonique.
La recherche d'une qualité d'énergie électrique optimale connaît une transformation radicale, impulsée par un nouveau matériau semi-conducteur : le carbure de silicium (SiC). La comparaison d'un filtre actif harmonique (FAH) traditionnel avec un modèle à base de SiC révèle bien plus que de simples améliorations : elle met en évidence un bond en avant en termes de performances, d'efficacité et de fonctionnalités.
article NON.:
YTPQC-APFcommande (moq):
1origine du produit:
Shanghai,ChinaCouleur:
RAL7035,Blackmasse:
50kgFiltre actif YT-PQC-APF
YTPQC-APF Filtre actif est une solution parfaite et complète aux problèmes de qualité de l'énergie des réseaux électriques, tels que les harmoniques, la puissance réactive et le déséquilibre de charge triphasé. YTPQC-APF Ce dispositif, connecté en parallèle au réseau électrique, peut détecter à temps l'onde harmonique présente dans le réseau, générer un courant de compensation de phase inverse via le convertisseur et filtrer dynamiquement l'onde harmonique du réseau.
Le fonctionnement de YTPQC- APF Il est insensible aux différentes configurations de charge et aux structures du réseau électrique. De plus, il ne produit pas d'oscillations harmoniques (résonance) avec le système, assurant ainsi un contrôle harmonique parfait sous diverses charges. YTPQC Filtre actif peut assurer pleinement la compensation réactive dynamique, contrôler la commutation des condensateurs et, en fin de compte, améliorer le facteur de puissance du réseau électrique. Parallèlement, YTPQC- APF Elle a pour fonction de contrôler le déséquilibre du courant de charge triphasé, gérant ainsi de manière globale divers problèmes de qualité de l'énergie dans le réseau électrique.
Conception modulaire
YTPQC Filtre actif possède une conception modulaire avancée. Habituellement, le YTPQC-APF se compose d'un ou plusieurs APF Le système comprend des modules et une interface homme-machine tactile LCD optionnelle. Chaque module APF constitue un système de filtrage harmonique indépendant, et l'utilisateur peut modifier le niveau de filtrage harmonique en ajoutant ou en retirant des modules APF.
Description du modèle

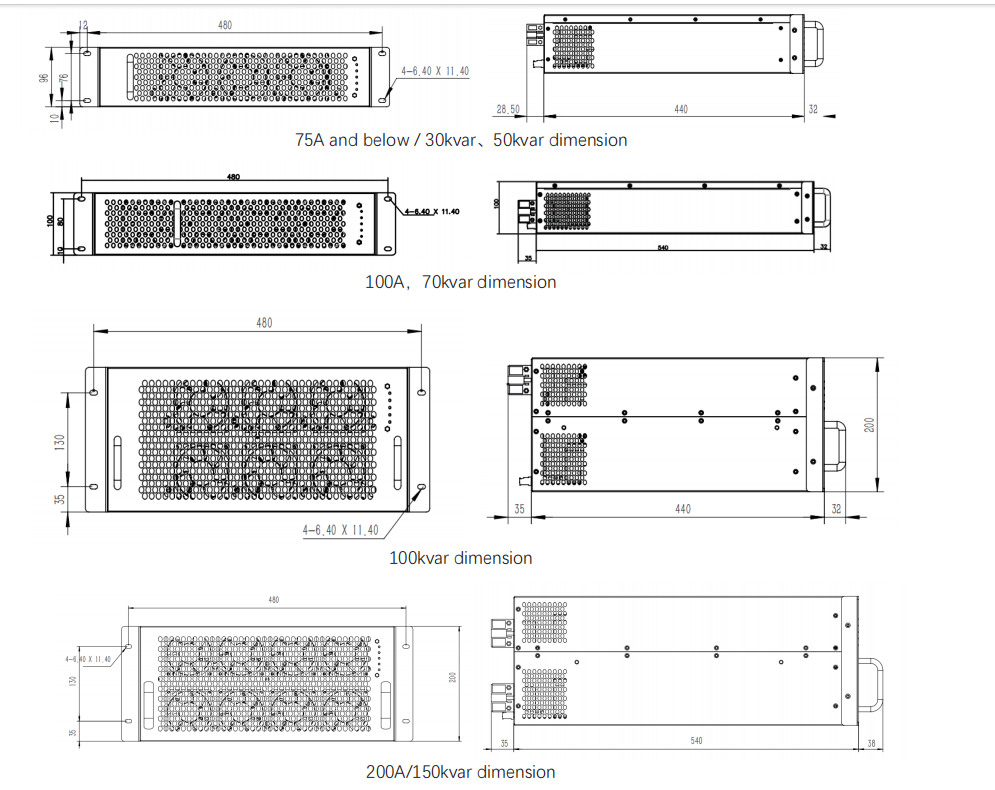

Filtre de puissance actif (SiC) / Générateur statique de puissance réactive (SiC) Gamme de produits allant de 20A à 150A/30kvar à 150kvar, compatible avec les modèles muraux et rack.
YTPQC-APF Filtre actif YTPQC-APF est une solution modulaire, flexible et à haut rendement pour la qualité de l'énergie, répondant aux problèmes des réseaux électriques modernes tels que les harmoniques, le faible facteur de puissance et les déséquilibres. YTPQC-APF protège les applications industrielles, résidentielles et commerciales critiques, résolvant les problèmes complexes de qualité de l'énergie pour tous types d'applications et de clients dans le monde entier.
|
|
| Technologie de pointe | Filtre harmonique optique |
|
|
|
|
| Contrôle optimal de la qualité de l'énergie | Assurance de haute qualité |
|
|
YTPQC Filtre actif Il possède des fonctionnalités avancées telles que le filtrage actif des harmoniques, la compensation de la puissance réactive, l'équilibrage de charge et le contrôle des condensateurs, constituant ainsi une solution complète pour la gestion de la qualité de l'énergie. YTPQC- APF permet de rendre les installations conformes aux réglementations en vigueur en matière de qualité de l'énergie en atténuant la distorsion harmonique, le déséquilibre de charge et la puissance réactive.
Caractéristiques du produit
■ Télécommande sans fil Bluetooth contrôle avec prise en charge du remplacement à chaud
■ Rendement global jusqu'à 98 %
■ Réponse instantanée ≤ 10 μs
■ Modes de compensation multiples
Ce produit est une solution de nouvelle génération pour processeurs actifs, conçue avec des composants en carbure de silicium. Doté d'une architecture bicœur, il offre des performances de calcul accrues, des pertes réduites et un rendement supérieur. rendement des équipements (jusqu'à 98 %). En plus de la compensation harmonique dynamique, le produit peut également fournir de la puissance réactive compensation, résolution des problèmes de qualité de l'énergie tels que les fluctuations de tension et le scintillement. Ce produit utilise une technologie de contrôle de pointe pour une régulation entièrement automatisée, ce qui en fait la solution privilégiée pour l'élimination des harmoniques.
YTPQC Filtre actif Il est disponible dans une large gamme de puissances, pour répondre à de nombreuses applications grand public. Sa conception modulaire offre une grande flexibilité d'installation et d'intégration. Son efficacité énergétique intrinsèque, sa topologie à 3 niveaux et l'interface utilisateur conviviale Haman (en option) font du YTPQC- APF Une solution privilégiée par tous les segments de consommateurs d'électricité, les intégrateurs de systèmes et les fabricants OEM.
|
|
|
|
YTPQC-APF dans l'industrie textile
YTPQC Filtre actif La réduction des niveaux d'harmoniques améliore la fiabilité du réseau électrique et diminue les coûts d'exploitation. Les déclenchements intempestifs des dispositifs de protection et les fusions intempestives de fusibles dues aux effets de l'échauffement harmonique sont considérablement réduits.
La surchauffe des moteurs, transformateurs, appareillages de commutation et câbles est également réduite, ce qui prolonge leur durée de vie et diminue les coûts de maintenance. Pour les nouvelles installations, le surdimensionnement des équipements de distribution visant à réduire la sensibilité aux harmoniques peut être reconsidéré.
Contexte
Avec le développement socio-économique et scientifique et technologique, de nombreuses entreprises d'impression et de teinture textile, afin d'améliorer la qualité de leurs produits grâce à des technologies de transformation, utilisent massivement des variateurs de fréquence et des équipements à courant continu, notamment des équipements de ventilation (ventilateurs à variation de fréquence et climatiseurs), d'éclairage et de production (fils, sable fin, coton de préhension, machines de mise en forme, cylindres de teinture, etc.). Ces équipements produisent un grand nombre d'harmoniques de 5e et 7e ordre, provoquant une pollution harmonique et une dégradation de la qualité de l'énergie.
Le problème de la qualité de l'énergie
Une entreprise est spécialisée dans la production de tissus non tissés, fabriquant une variété de tissus non tissés à fibres courtes, diverses variétés de tissus non tissés fondus-soufflés, des tissus non tissés en cuir synthétique, des tissus non tissés pour l'acupuncture, des tissus non tissés en propylène, des coussins absorbants d'eau, des tissus non tissés filtrants, du coton antibactérien, des matériaux d'intérieur automobile, des tapis absorbants d'huile et d'autres produits non tissés.
YTPQC-APF dans les réseaux
La charge industrielle comprend principalement des cardeuses, des machines d'acupuncture à aiguilles, des fours à non-tissés, des bobineuses, etc., qui génèrent des harmoniques en série lors du processus de production, empêchant ainsi le bon fonctionnement de l'armoire de compensation des condensateurs de champ. Afin de garantir le fonctionnement normal de cette armoire, 300A filtre de puissance actif est installé pour atténuer les harmoniques.
Les performances techniques e
Le taux de distorsion harmonique total (THDv) au niveau du site est de 5,9 %, dépassant la limite nationale de 5 %. Le taux de distorsion harmonique (THDi) est de 23,5 %. Le courant harmonique est principalement composé d'harmoniques de rang 3, 5 et 7, et contient également une faible quantité d'harmoniques paires de rang 2 et 4. Après traitement, le THDv a diminué à 2,2 %, le THDi à 2,0 % et la forme d'onde du courant est redevenue sinusoïdale.
Les avantages
Après l'installation de YT Filtre actif , Sera conforme aux normes IEEE 519, G5/4, EN 50160 ainsi qu'aux autres normes et recommandations relatives à la qualité de l'énergie :
Plus d'applications
Pays d'installation
|
Produit |
Évalué Fréquence |
Tension Niveau |
Appareil Manuel |
IHM Manuel |
Fiche de données | Catal og |
| Filtre harmonique actif | 50 Hz | 220 V/400 V | Télécharger | Télécharger | Télécharger | Télécharger |
|
480 V
|
Télécharger | |||||
| 60 Hz | 220 V/400 V | Télécharger | Télécharger | |||
|
480 V
|
Télécharger |
