Article technique : Amélioration de la qualité de l’alimentation électrique des universités grâce aux systèmes SVG et AHF

Article technique : Amélioration de la qualité de l’alimentation électrique des universités grâce aux systèmes SVG et AHF

Le paysage du pouvoir sur les campus modernes

Les campus universitaires fonctionnent aujourd'hui comme des micro-réseaux complexes. Ils intègrent des charges diverses, allant des centres de calcul haute performance aux laboratoires d'imagerie médicale spécialisés. Ces installations dépendent fortement de l'électronique de puissance, qui est par nature non linéaire. Ces dispositifs génèrent un bruit électrique important et consomment de la puissance réactive.

Les méthodes traditionnelles de compensation de puissance peinent souvent à répondre aux exigences modernes. Les batteries de condensateurs fixes offrent une réponse statique dans un environnement très dynamique. Ce décalage entraîne un faible facteur de puissance et une augmentation de la distorsion harmonique. Pour une université, ces problèmes se traduisent par des pannes d'équipement et des pénalités importantes de la part du fournisseur d'énergie.

Améliorer la stabilité avec Générateurs statiques de puissance réactive (SVG)

Le générateur statique de puissance réactive (GSP) représente une avancée majeure dans la technologie de compensation de puissance réactive. Contrairement aux systèmes plus anciens, un GSP utilise des transistors bipolaires à grille isolée (IGBT) à haute vitesse. Ces composants permettent au système de réagir aux variations de charge en moins de cinq millisecondes. Cette rapidité est essentielle à la stabilisation de la tension du campus.

Les universités subissent souvent des baisses de tension lors du démarrage de grands groupes frigorifiques ou d'ascenseurs. Un générateur de tension (SVG) détecte instantanément ces chutes et injecte la quantité précise de puissance réactive nécessaire. Ceci permet de maintenir un facteur de puissance stable proche de 1,0. De ce fait, le SVG réduit les contraintes thermiques sur les transformateurs et les câbles du campus.

Éliminer le bruit avec Filtres harmoniques actifs (AHF)

La distorsion harmonique est un fléau silencieux pour les équipements de laboratoire sensibles. Les filtres harmoniques actifs (FHA) sont conçus pour identifier et éliminer ces fréquences indésirables. Ils surveillent le courant de charge en temps réel et injectent un courant compensatoire. Ce signal anti-bruit annule les harmoniques produites par l'éclairage LED et les serveurs.

Sans dispositif de filtrage anti-parasitage (AHF), les harmoniques provoquent la surchauffe des conducteurs neutres et le déclenchement des disjoncteurs. Dans un environnement de recherche, une simple micro-coupure de courant peut anéantir des mois de données expérimentales. La mise en œuvre de la technologie AHF garantit que le taux de distorsion harmonique (THD) reste conforme aux normes internationales les plus strictes. Il en résulte un environnement électrique « propre » pour l’ensemble du personnel enseignant et des étudiants.

Analyse comparative des solutions énergétiques

Avantages de l'intégration pour les installations universitaires

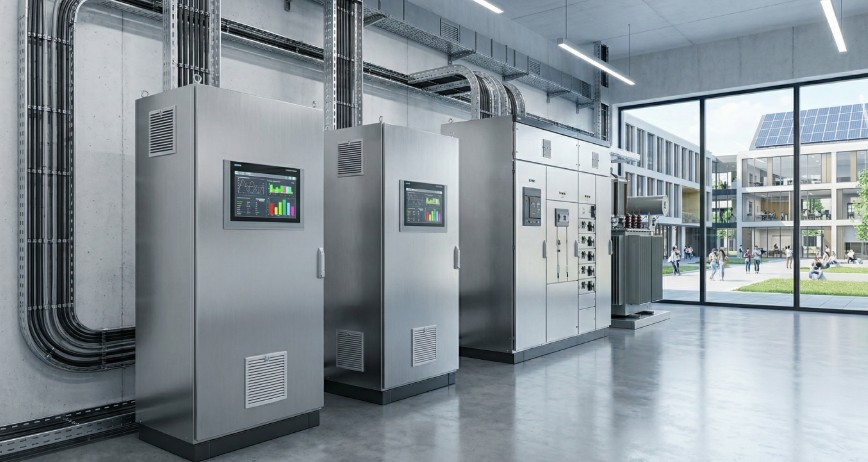

Une stratégie combinant SVG et AHF offre une protection complète aux infrastructures éducatives. L'installation de ces unités au niveau des tableaux de distribution principaux permet aux universités de réaliser des gains d'efficacité immédiats. La réduction du courant réactif diminue la demande totale sur le réseau électrique, ce qui réduit directement les factures d'électricité mensuelles et l'empreinte carbone.

De plus, une meilleure qualité de l'alimentation électrique réduit les coûts cachés de maintenance. Les transformateurs chauffent moins et les moteurs vibrent moins. Dans une étude de cas récente, une bibliothèque universitaire a constaté une réduction de 40 % des pannes de ballasts d'éclairage après l'installation d'un système AHF. Cette fiabilité à long terme est essentielle pour garantir un environnement académique fonctionnant 24 h/24 et 7 j/7.

Spécifications techniques de déploiement

Pérenniser le système académique

La transition vers les « campus intelligents » exige une infrastructure électrique robuste. Avec l'ajout de bornes de recharge pour véhicules électriques et de panneaux solaires dans les universités, le réseau électrique devient plus instable. Les systèmes SVG et AHF offrent la flexibilité nécessaire à la gestion de ces sources d'énergie verte. Ils constituent le « cerveau » du réseau de distribution électrique.

Les équipes de maintenance doivent privilégier les unités dotées de capacités de surveillance à distance. Ces fonctionnalités permettent aux ingénieurs de suivre l'évolution de la qualité de l'alimentation électrique depuis un tableau de bord centralisé. Des alertes en temps réel peuvent signaler les problèmes potentiels avant qu'ils ne provoquent une panne générale sur le campus. Investir dans des solutions actives de gestion de la qualité de l'alimentation électrique est une décision stratégique pour tout établissement d'enseignement moderne.
