Pourquoi votre banc de condensateurs traditionnel ne parvient pas à compenser

Puissance réactive

Dans les réseaux électriques, la compensation de la puissance réactive est essentielle à leur stabilité et à une utilisation efficace de l'électricité. De nombreuses entreprises utilisent des batteries de condensateurs classiques pour cette compensation, mais constatent souvent leur inefficacité en conditions réelles d'exploitation. Cet article explique simplement pourquoi les batteries de condensateurs standard échouent fréquemment à compenser correctement la puissance réactive.

Fonctionnement supposé des bancs de condensateurs traditionnels

Un banc de condensateurs fonctionne en fournissant de la puissance réactive capacitive pour compenser la puissance réactive inductive des moteurs, transformateurs et autres charges industrielles. Ceci est censé améliorer le facteur de puissance et réduire le gaspillage d'énergie. Cependant, ce système n'est efficace que dans les réseaux électriques simples et stables. Dans les environnements modernes, il montre souvent ses limites.

1. Ils ne peuvent pas suivre le rythme des variations rapides de charge.

La plupart des équipements industriels actuels, tels que les onduleurs, les postes à souder et les fours électriques, modifient rapidement leur consommation d'énergie. La puissance réactive peut varier en quelques millisecondes.

Les batteries de condensateurs classiques sont activées et désactivées par paliers, généralement à l'aide de contacteurs. Leur temps de réponse est lent, souvent de l'ordre de la centaine de millisecondes, voire de la seconde. Leur réglage se fait par paliers fixes, et non de manière continue.

Au moment où la batterie de condensateurs commute, la charge a déjà changé. Cela entraîne :

· Sous-compensation : soutien insuffisant en puissance réactive

· Surcompensation : excès de puissance capacitive, ce qui augmente la tension.

Dans les deux cas, le facteur de puissance reste instable.

2. Les harmoniques les empêchent de fonctionner

Les charges modernes génèrent des harmoniques, c'est-à-dire des courants indésirables à haute fréquence sur le réseau. Les condensateurs présentent une impédance plus faible aux hautes fréquences et attirent donc ces courants harmoniques.

Lorsque des condensateurs interagissent avec l'inductance du système, ils peuvent former un circuit résonant. Ceci amplifie les harmoniques, ce qui :

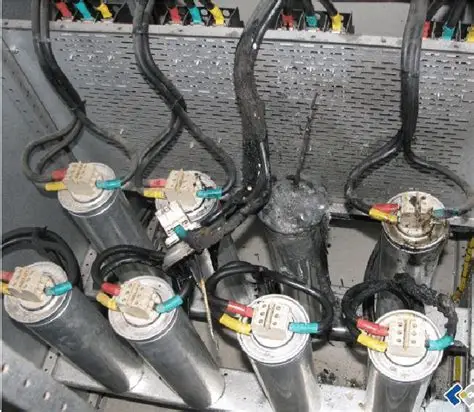

· Provoque une surchauffe et une usure rapide des condensateurs.

· Peut endommager les condensateurs, les fusibles et même les transformateurs.

· Empêche totalement les condensateurs de compenser la puissance réactive.

Sur de nombreux sites présentant un fort taux d'harmoniques, les batteries de condensateurs sont pratiquement inutiles.

3. Mauvaises performances en cas de variations de tension

La puissance réactive fournie par un condensateur dépend fortement de la tension : Q = U² / Xc. Lorsque la tension du réseau chute, la compensation diminue brutalement. Si la tension monte trop, les condensateurs risquent d'endommager leur isolation et de tomber en panne.

Dans les réseaux électriques fragiles ou les sites industriels sujets à de fréquentes variations de tension, les condensateurs ne peuvent pas assurer une compensation fiable.

4. Aucune flexibilité — Support uniquement fixe

Les batteries de condensateurs ne peuvent fournir que de la puissance réactive capacitive. Elles ne peuvent ni absorber de puissance réactive ni effectuer de réglage continu. Les réseaux et les charges modernes nécessitent souvent un soutien à la fois inductif et capacitif, notamment les charges dynamiques et les systèmes d'énergies renouvelables.

Alors, quelle est la meilleure solution ?

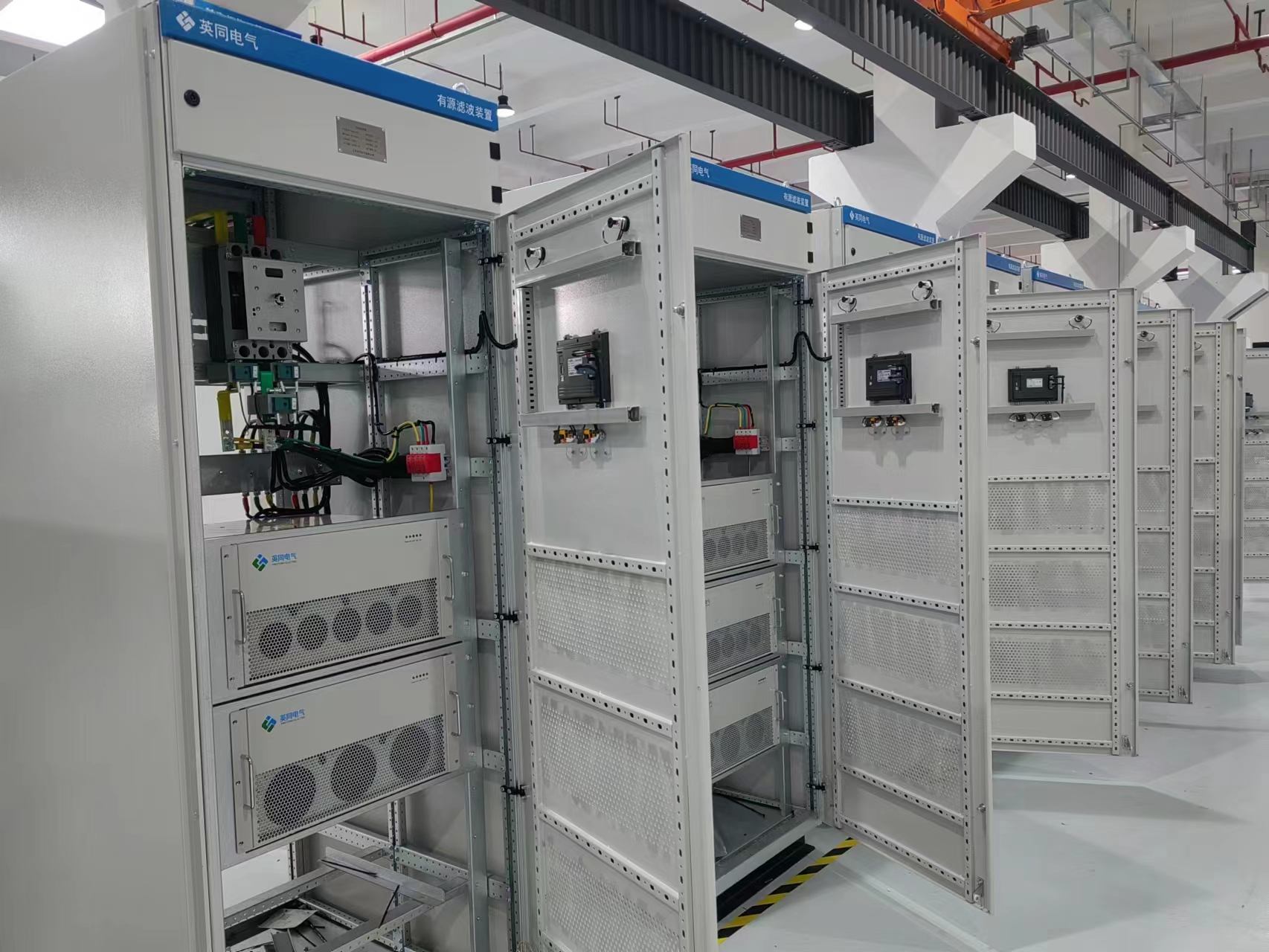

Pour la plupart des sites industriels et commerciaux, SVG (Générateur de variables statiques) et APF (Filtre de puissance actif) obtenir de bien meilleurs résultats :

· Répondre en quelques millisecondes

· Réglez en douceur, sans étapes.

· Fonctionne bien même avec des harmoniques

· Peut générer ou absorber de la puissance réactive selon les besoins

· Stabiliser la tension et améliorer le facteur de puissance de manière fiable

Conclusion

Les batteries de condensateurs traditionnelles sont peu coûteuses, mais elles ne fonctionnent bien que dans des systèmes simples et stables, sans harmoniques et avec des variations de charge lentes.

Dans la plupart des environnements industriels modernes, ces systèmes ne compensent pas correctement la puissance réactive. Pire encore, ils peuvent provoquer une surchauffe, une résonance et endommager les équipements. Le passage à des systèmes de compensation dynamique comme le SVG permet non seulement d'obtenir de meilleurs résultats, mais aussi de réduire les risques et les coûts à long terme.
