Comment réduire les pertes électriques dans les systèmes d'alimentation industriels

Comment réduire les pertes électriques dans les systèmes électriques industriels

Les pertes électriques augmentent les coûts d'exploitation, chauffent les câbles et les transformateurs, et réduisent la capacité disponible du système. Elles résultent généralement de la résistance des conducteurs, d'une charge inefficace, d'un mauvais facteur de puissance, des courants harmoniques et du vieillissement des équipements.

Pour réduire les pertes électriques dans les systèmes électriques industriels, les ingénieurs ont besoin de mesures précises, d'un dimensionnement correct des équipements et de commandes adaptées au profil de charge. L'objectif est de réduire la consommation réelle d'énergie sans créer de résonance, d'instabilité ou de dépenses d'investissement inutiles.

1. Identifier où se produisent les pertes électriques industrielles

Chaque composant sous tension dissipe une certaine quantité d'énergie. Les pertes dans les câbles et les jeux de barres augmentent avec le carré du courant, de sorte que de modestes réductions du courant peuvent diminuer considérablement l'échauffement. Les connexions desserrées ajoutent de la résistance et créent des points chauds localisés.

Les transformateurs présentent des pertes fixes dans le noyau et des pertes cuivre dépendantes de la charge. Les moteurs perdent de l'énergie à travers leurs enroulements, leurs circuits magnétiques, les frottements et la ventilation.

Un courant déformé ajoute une autre couche de pertes. Les courants harmoniques augmentent le courant efficace, la charge du neutre, l'échauffement des transformateurs et les pertes par effet de peau.

Un faible facteur de puissance n'augmente pas directement les kilowattheures facturés selon chaque tarif. Cependant, il augmente le courant pour une même puissance utile. Ce courant plus élevé accroît les pertes en amont et peut consommer une capacité nécessaire aux équipements de production.

2. Mesurer la référence avant de sélectionner les équipements

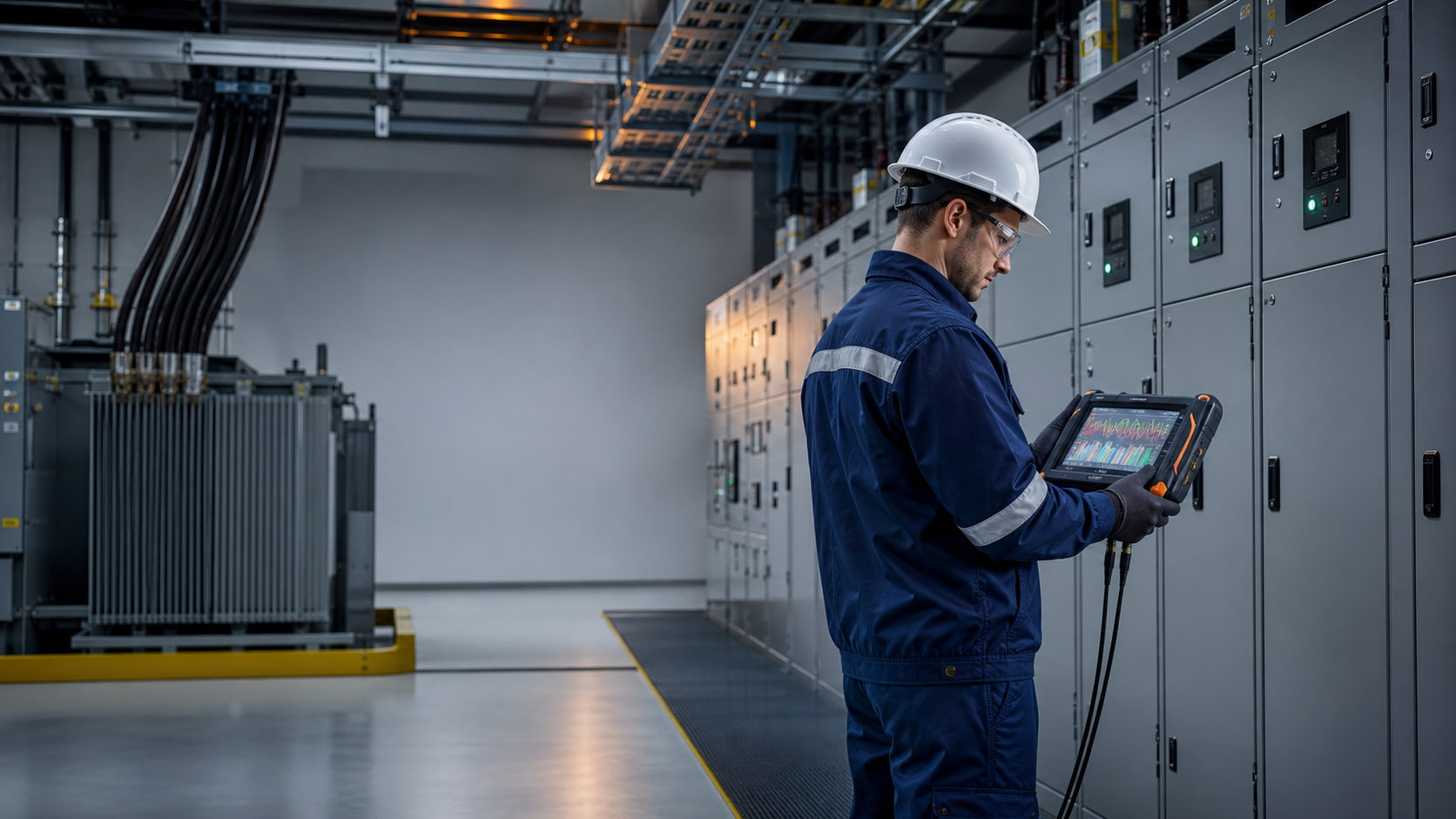

Un plan crédible d'efficacité énergétique industrielle commence par une référence du système. Enregistrez la tension, le courant, la puissance active, la puissance réactive, le facteur de puissance, la demande, la fréquence et la distorsion harmonique totale au niveau de l'arrivée du réseau et des principaux départs.

Utilisez des tendances synchronisées dans le temps pour les différents postes, états de production et week-ends. Une seule mesure ponctuelle peut manquer les charges de pointe ou les distorsions intermittentes. Ces données montrent où réduire les pertes électriques dans les systèmes électriques industriels sans déplacer les problèmes vers un autre départ.

Combinez les données électriques avec les inspections thermiques et les historiques de maintenance. Les analyses infrarouges peuvent révéler des joints surchauffés, un déséquilibre de phases ou des conducteurs surchargés.

Comparez la charge des transformateurs avec les données de plaque signalétique et les courbes de rendement. Pour les moteurs, enregistrez le facteur de charge, les heures de fonctionnement, les démarrages, la méthode de commande et les exigences de sortie mécanique.

Avant d'analyser les résultats :

• Vérifiez la précision des compteurs, les rapports des transformateurs de courant, la polarité et les horodatages.

• Séparez les charges de base continues des charges de production variables et des pics de courte durée.

• Suivez les ordres harmoniques individuels lorsque les charges non linéaires changent avec la production du procédé.

• Documentez les contraintes d'exploitation, les extensions prévues, les tarifs et les temps d'arrêt acceptables.

3. Comment réduire les pertes électriques dans les systèmes électriques industriels

Commencez par des travaux correctifs à faible risque. Serrez ou remplacez les connexions dégradées en suivant les procédures approuvées. Équilibrez les charges monophasées, supprimez les fonctionnements inutiles à vide et corrigez les conducteurs sous-dimensionnés lorsque la chute de tension et l'échauffement justifient un remplacement.

Maintenez propres les appareillages de commutation, les chemins de refroidissement des transformateurs et la ventilation des moteurs afin que la chaleur puisse s'évacuer comme prévu.

Ensuite, optimisez les principaux équipements. Dimensionnez correctement les nouveaux transformateurs en fonction de charges réalistes plutôt que de la seule charge connectée maximale. Remplacez les moteurs inefficaces fonctionnant en continu lorsque l'économie sur le cycle de vie justifie l'investissement.

Les variateurs de fréquence peuvent réduire la consommation d'énergie des pompes centrifuges et des ventilateurs lorsque le procédé fonctionne fréquemment en dessous du débit maximal. Cependant, les variateurs peuvent introduire des harmoniques et nécessitent une isolation moteur et un filtrage adaptés.

La correction du facteur de puissance réduit le courant réactif et peut libérer de la capacité du système. Les batteries de condensateurs conviennent aux charges stables et principalement inductives lorsque le risque de résonance harmonique est maîtrisé.

Les batteries de condensateurs désaccordées sont souvent adaptées lorsque la distorsion existante est présente. La compensation réactive dynamique, telle queSVGouSTATCOM, convient mieux aux charges à évolution rapide, au déséquilibre ou aux besoins de soutien de tension. La sélection finale doit être étayée par une étude du système.

4. Comparer les solutions de qualité d'énergie et d'efficacité

Les équipements doivent traiter le mécanisme de perte mesuré, et non simplement une large catégorie de qualité d'énergie. Une maîtrise efficace des pertes électriques industrielles dépend de l'adaptation de chaque dispositif à une cause vérifiée.

La comparaison suivante facilite une première sélection. Les caractéristiques finales nécessitent des données de charge, l'impédance du réseau, le cycle de fonctionnement, les conditions environnementales et des études de coordination.

5. Appliquer des critères de sélection et de vérification appropriés

Pour l'atténuation des harmoniques, définir la conformité et les performances au point de couplage commun ou sur le bus interne concerné.

Un filtre harmonique actif est utile lorsque le spectre harmonique et la charge évoluent dans le temps. Les filtres passifs peuvent convenir aux systèmes stables présentant des ordres harmoniques dominants, mais leur interaction avec l'impédance du réseau doit être étudiée.

Aucune des deux options ne corrige une mauvaise mise à la terre, des connexions desserrées, des conducteurs surchargés ou des équipements fondamentalement inefficaces.

Les spécifications d'approvisionnement doivent indiquer :

• Tension et fréquence nominales

• Niveau de court-circuit disponible

• Plage de courant de charge

• Spectre harmonique

• Profil de puissance réactive

• Température ambiante

• Indice de protection du boîtier requis

• Exigences en matière de communications

• Attentes en matière de redondance

• Mesures d'acceptation

Après la mise en service, répéter le processus de mesure de référence et comparer des conditions de production équivalentes. Une amélioration réussie de la qualité de l'énergie doit réduire le courant ciblé, la distorsion, l'échauffement ou la demande réactive sans provoquer de comportement indésirable de la tension.

Cette vérification relie l'atténuation des harmoniques et la correction du facteur de puissance à des résultats mesurables d'efficacité énergétique industrielle.

Maintenir l'amélioration grâce à un suivi périodique des tendances. Configurer des alarmes pour une température anormale du transformateur, une augmentation du courant de neutre, une dégradation du facteur de puissance ou une modification de la distorsion.

Réévaluer les réglages après les extensions de production. De nouveaux variateurs, postes de soudage, fours, équipements de traitement des données ou autres charges non linéaires peuvent modifier la réponse du réseau et la capacité d'atténuation des harmoniques requise.

6. Questions fréquemment posées

Quelles sont les causes des plus grandes pertes électriques dans une usine ?

La réponse dépend du site. Un courant élevé dans de longs conducteurs, des transformateurs mal chargés, des moteurs inefficaces, un mauvais facteur de puissance, des harmoniques et des équipements à l'arrêt sont des contributeurs courants.

Pour réduire les pertes électriques dans les systèmes d'alimentation industriels, utilisez des bilans énergétiques au niveau des départs et des tendances de durée de charge afin d'identifier les sources dominantes au lieu de vous appuyer sur des suppositions.

La correction du facteur de puissance réduit-elle toujours la consommation d'énergie ?

La correction du facteur de puissance réduit le courant réactif et diminue donc les pertes résistives en amont du point de correction. La réduction d'énergie réelle peut être modeste lorsque les conducteurs sont courts ou faiblement chargés.

Ses avantages les plus importants peuvent inclure une capacité libérée, une tension améliorée et l'évitement de frais de demande lorsque le tarif d'électricité les applique.

Quand un filtre harmonique actif est-il approprié ?

Un filtre harmonique actif est approprié pour les charges non linéaires variables avec des spectres harmoniques changeants, en particulier lorsque l'annulation ciblée et une réponse rapide sont nécessaires.

La sélection doit tenir compte du courant harmonique mesuré, de l'emplacement des transformateurs de courant, de la tension du système, de la distorsion de fond et de l'augmentation future de la charge. Le filtre ne doit pas être dimensionné uniquement à partir de la capacité du transformateur.

Les batteries de condensateurs et les filtres harmoniques peuvent-ils fonctionner ensemble ?

Oui, mais leurs commandes et leurs interactions électriques nécessitent un examen. Les condensateurs peuvent entrer en résonance avec l'inductance du réseau ou modifier l'impédance vue par un filtre.

Une étude harmonique doit confirmer le désaccordage, la logique de commutation, la protection et les séquences de fonctionnement dans les différentes configurations prévues du système avant une exploitation combinée.

À quelle fréquence les mesures de qualité de l'énergie doivent-elles être répétées ?

Répétez les mesures après des ajouts importants de charges, des modifications de compensation, une reconfiguration des transformateurs ou des échauffements et déclenchements inexpliqués.

Pour les installations critiques, une surveillance permanente offre une meilleure visibilité que des analyses occasionnelles. Au minimum, comparez des périodes de production représentatives lors des revues énergétiques de routine et vérifiez régulièrement l'équipement de mesure.

Que doivent demander les acheteurs aux fournisseurs d'équipements ?

Demandez des caractéristiques nominales liées aux conditions de fonctionnement mesurées, notamment la tension, le courant, le spectre de courant, la demande réactive, la température, les exigences de boîtier, le niveau de court-circuit et la réponse de commande.

Demandez les pertes de l'équipement, les détails de protection, les plans, les fonctions de communication, les critères de mise en service et le support de maintenance. Pour les pertes électriques industrielles, évitez les propositions qui promettent des résultats sans définir le point de mesure et les cas de fonctionnement.

7. Conclusion

Pour réduire les pertes électriques dans les systèmes d'alimentation industriels, mesurez d'abord, identifiez le mécanisme physique de perte et donnez la priorité aux corrections selon leur valeur sur le cycle de vie.

Combinez la maintenance, l'optimisation des conducteurs et des transformateurs, les moteurs efficaces, la correction du facteur de puissance et l'atténuation des harmoniques uniquement lorsque les mesures justifient chaque action. Définissez des essais d'acceptation et continuez la surveillance lorsque les conditions de production évoluent.

Commencez par une étude détaillée des charges, puis transformez ses conclusions en spécifications d'équipement et en critères de vérification mesurables.
