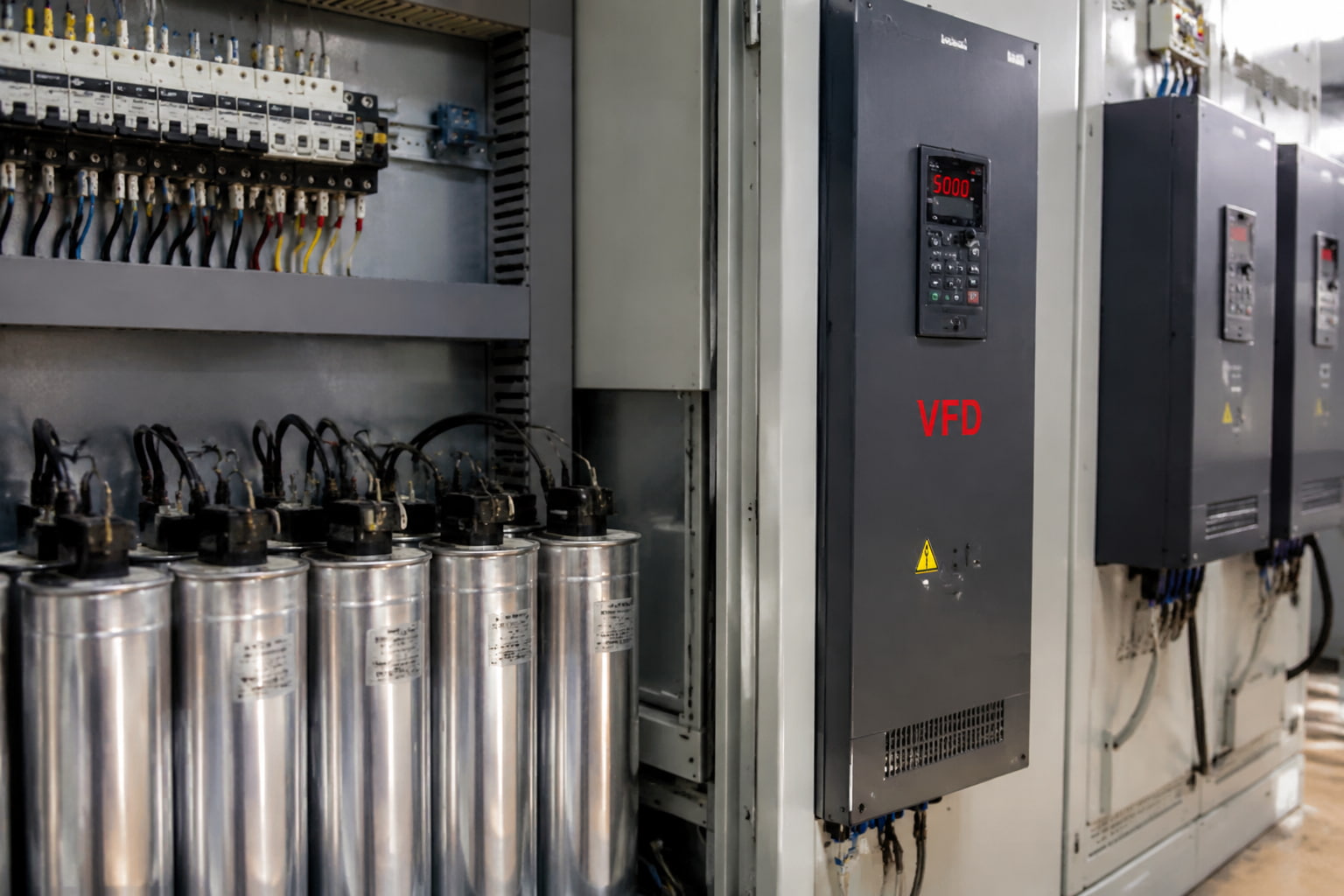

Comment les variateurs de fréquence créent des problèmes de qualité de l’énergie
Les variateurs de fréquence (VFD) sont largement utilisés dans les systèmes industriels modernes, car ils améliorent le contrôle des moteurs, réduisent la consommation d’énergie et augmentent l’efficacité de la production. Cependant, à mesure que davantage d’installations mettent en place des systèmes VFD, les problèmes de qualité de l’énergie liés aux VFD deviennent une préoccupation majeure.
Un variateur de fréquence est une charge non linéaire qui modifie la manière dont le courant électrique est prélevé sur le réseau électrique. Cela crée une distorsion harmonique, augmente les contraintes électriques et peut affecter les transformateurs, les câbles, les condensateurs et d’autres équipements connectés.
Pour les usines, les stations de traitement de l’eau, les sites miniers et les installations commerciales, comprendre l’impact des VFD sur la qualité de l’énergie est important pour maintenir un fonctionnement fiable et éviter les pannes imprévues.
Un variateur de fréquence contrôle la vitesse d’un moteur en convertissant l’alimentation CA entrante en alimentation CC, puis en recréant une alimentation CA à une fréquence contrôlée. Ce processus permet un contrôle précis du moteur, mais il modifie également la forme d’onde du courant.
Contrairement aux charges linéaires qui absorbent le courant de manière régulière, les VFD absorbent le courant par impulsions. Ces impulsions de courant créent des fréquences supplémentaires appelées harmoniques.
Ces harmoniques déforment la forme d’onde électrique et créent plusieurs problèmes :
Le problème devient plus grave lorsque de nombreux VFD fonctionnent ensemble dans le même réseau électrique.
Un seul variateur peut avoir un impact limité, mais les installations industrielles font souvent fonctionner des centaines de moteurs pour les pompes, les ventilateurs, les convoyeurs, les compresseurs et les équipements de production. L’effet combiné peut augmenter considérablement la distorsion harmonique.
La principale raison pour laquelle les harmoniques des variateurs de fréquence créent des problèmes est que les courants harmoniques circulent dans l’ensemble du système électrique.
Ils ne restent pas à l’intérieur du VFD.
Le courant harmonique supplémentaire peut affecter :
| Équipement | Effet des harmoniques des VFD |
|---|---|
| Transformateurs | Échauffement accru et réduction de la capacité |
| Câbles | Pertes de courant plus élevées et augmentation de la température |
| Batteries de condensateurs | Surchauffe et problèmes possibles de résonance |
| Moteurs | Pertes supplémentaires et augmentation de la température |
| Dispositifs de protection | Déclenchements intempestifs |
| Équipements sensibles | Interférences avec les communications et le contrôle |
Lorsque la distorsion harmonique augmente, le système électrique doit gérer davantage de courant que nécessaire pour fournir une puissance utile. Cela augmente les pertes et réduit l’efficacité globale.
Dans les grandes installations industrielles, ces pertes peuvent se traduire par des coûts d’exploitation plus élevés et une durée de vie des équipements plus courte.
La distorsion harmonique se produit lorsque le courant électrique s’écarte de l’onde sinusoïdale normale.
Un système électrique propre possède une forme d’onde régulière. Un système comportant de nombreuses charges non linéaires, notamment des VFD, crée des modèles de courant déformés.
Les charges non linéaires courantes qui contribuent à la distorsion harmonique comprennent :
Les VFD sont l'une des sources les plus courantes, car leur étage redresseur d'entrée prélève du courant sous forme de courtes impulsions.
Les ordres d'harmoniques les plus courants créés par les systèmes VFD sont les 5e et 7e harmoniques. Ces fréquences peuvent générer un échauffement supplémentaire et des contraintes dans l'ensemble du réseau électrique.
Lorsque les niveaux d'harmoniques deviennent trop élevés, les installations peuvent subir :
De nombreuses installations tentent de résoudre les problèmes de qualité de l'énergie liés aux VFD en utilisant des batteries de condensateurs traditionnelles ou des solutions passives.
Cependant, ces méthodes présentent des limites.
Une batterie de condensateurs améliore la puissance réactive et le facteur de puissance, mais elle ne supprime pas les courants harmoniques. Dans les systèmes présentant une forte distorsion harmonique, les batteries de condensateurs peuvent même subir des contraintes supplémentaires dues à la résonance.
Les filtres harmoniques passifs peuvent réduire des fréquences harmoniques spécifiques, mais ils sont conçus pour une condition de fonctionnement fixe. Si la charge change, leur efficacité peut diminuer.
Les installations industrielles modernes connaissent généralement des conditions de production variables. Les vitesses des moteurs changent, les machines démarrent et s'arrêtent, et les charges électriques varient tout au long de la journée.
C'est pourquoi de nombreuses installations nécessitent une approche plus flexible.
Un filtre harmonique actif fournit une solution dynamique aux problèmes de qualité de l'énergie liés aux VFD.
Au lieu d'utiliser des composants fixes, un filtre harmonique actif surveille la forme d'onde électrique en temps réel. Il détecte les courants harmoniques et injecte un courant opposé pour annuler les distorsions indésirables.
Cela permet au système de réagir immédiatement lorsque les charges VFD changent.
Les principaux avantages comprennent :
| Avantage | Comment cela aide |
|---|---|
| Compensation des harmoniques en temps réel | Réduit les courants harmoniques variables |
| Amélioration de la qualité de la forme d'onde | Réduit la distorsion harmonique |
| Protection des équipements | Réduit la chaleur et les contraintes électriques |
| Fonctionnement flexible | Fonctionne avec des charges industrielles variables |
| Meilleure fiabilité du système | Réduit les pannes et les temps d'arrêt |
Un filtre harmonique actif est particulièrement utile dans les installations comportant de nombreuses applications avec variateurs de fréquence (VFD), notamment :
Avant de sélectionner une solution harmonique, les ingénieurs doivent mesurer l’état réel du système électrique.
Les facteurs importants comprennent :
La solution appropriée dépend du courant harmonique mesuré, et non uniquement de la capacité totale des moteurs.
Une erreur courante consiste à sélectionner un équipement uniquement en fonction de la charge connectée. Deux installations ayant la même capacité moteur peuvent nécessiter des solutions complètement différentes, car leurs conditions de fonctionnement et leurs niveaux harmoniques diffèrent.
Les installations rencontrant des problèmes liés aux VFD remarquent souvent plusieurs signes d’avertissement :
Ces problèmes ne doivent pas être considérés comme des défaillances isolées d’équipements.
Dans de nombreux cas, la cause profonde est une mauvaise qualité d’alimentation créée par des charges non linéaires.
Les problèmes de qualité d’alimentation liés aux VFD sont principalement causés par la forme d’onde de courant non linéaire créée pendant le processus de conversion d’énergie à l’intérieur du variateur de fréquence. Cela génère une distorsion harmonique qui affecte le système électrique.
Pas toujours. L’impact dépend du nombre de VFD, de la conception du système, de la capacité du transformateur et des conditions électriques globales. Un grand nombre de VFD augmente généralement le risque.
Non. Une batterie de condensateurs peut améliorer le facteur de puissance, mais elle ne peut pas éliminer la distorsion harmonique. Dans les environnements riches en harmoniques, elle peut subir des contraintes supplémentaires.
Un filtre harmonique actif détecte les courants harmoniques et injecte des courants de compensation en temps réel. Cela réduit la distorsion et améliore la qualité d’alimentation.
Les variateurs de fréquence améliorent l'efficacité industrielle, mais ils peuvent également créer de graves problèmes de qualité de l'alimentation liés aux VFD lorsqu'ils sont installés en grand nombre.
Comme les VFD sont des charges non linéaires, ils créent une distorsion harmonique qui peut augmenter l'échauffement, les pertes et les contraintes sur les équipements dans l'ensemble du système électrique.
Les solutions traditionnelles peuvent ne pas offrir suffisamment de flexibilité pour les installations modernes dont les charges varient. Un filtre harmonique actif fournit une atténuation dynamique des harmoniques en réagissant aux conditions électriques en temps réel.
Pour les usines, les sites miniers, les stations de traitement de l'eau et d'autres applications industrielles, le contrôle des harmoniques des VFD est essentiel pour améliorer la fiabilité, réduire les coûts de maintenance et protéger les équipements électriques critiques.
