Test d'acceptation d'un filtre actif d'harmoniques : 5 étapes critiques pour la vérification de capacité et la mise en service sur site

Un bon de commande ne prouve pas qu'unFiltre actif d'harmoniquesréussira l'acceptation sur site. L'équipe projet doit confirmer ce qui se passe au point de couplage commun (PCC) lorsque les variateurs de fréquence (VFD), les redresseurs, les postes de soudage, les systèmes UPS et les batteries de condensateurs fonctionnent ensemble.

Avant l'acceptation, demandez un dossier de preuves traçables : formes d'onde mesurées, calcul de capacité, simulation du réseau, rapports d'essais et critères d'acceptation/rejet définis. Ces documents transforment une valeur de courant annoncée en un engagement d'ingénierie.

Commencer par une référence de qualité d'énergie mesurée

Demandez au fournisseur d'identifier les mesures à l'appui de la proposition : tension, courant de charge, THDi, THDv, facteur de puissance, courant du neutre, ordres harmoniques, puissance nominale du transformateur et principales charges non linéaires.

Enregistrez des états de production représentatifs, et non une seule mesure moyenne. Incluez les démarrages de variateurs, les cycles de soudage, le fonctionnement du générateur et les périodes de faible charge pendant lesquelles les batteries de condensateurs peuvent surcompenser.

Définissez le PCC d'acceptation. Une faible distorsion mesurée au niveau de l'armoire du filtre ne démontre pas la conformité du système.

Documentez l'emplacement et le rapport des TC, la séquence des phases, la référence de tension, l'intervalle d'échantillonnage, la précision de l'instrument et la méthode de courant de demande.

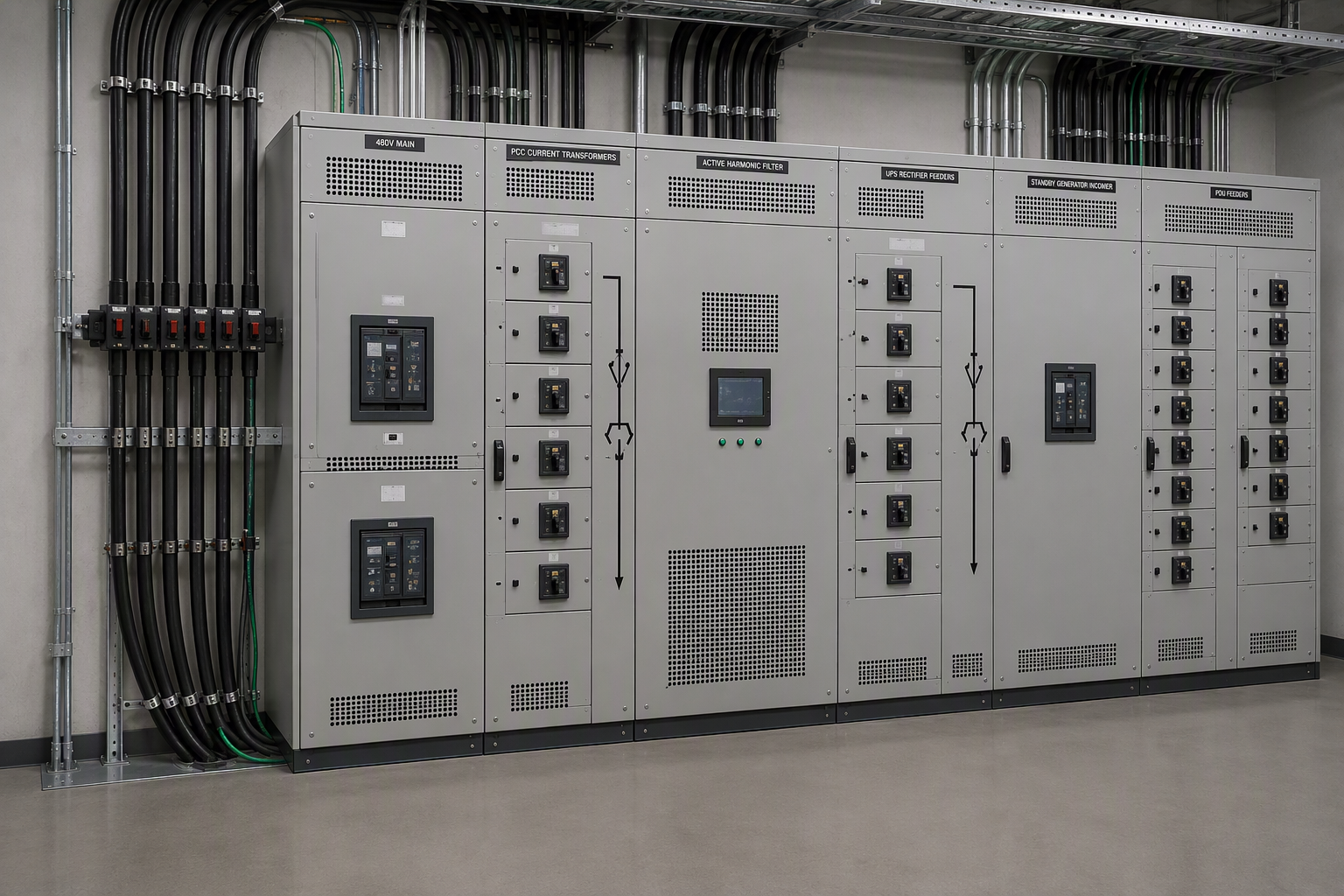

Un tableau de distribution principal de centre de données 480 V avec des TC au PCC, une armoire de filtre actif d'harmoniques, des départs de redresseurs UPS, une arrivée de générateur de secours, des départs PDU et un encart de forme d'onde THDi avant/après. Étiquetez le chemin de mesure, le conducteur neutre et le dégagement d'évacuation de chaleur.

Exiger un calcul de capacité, pas seulement une correspondance avec la plaque signalétique

La valeur nominale d'un filtre actif d'harmoniques doit suivre le spectre du courant harmonique et la distorsion résiduelle requise, et non seulement la valeur du disjoncteur d'alimentation. La feuille de capacité doit répertorier chaque groupe de charges, son courant nominal, son facteur de diversité, son spectre harmonique mesuré, son fonctionnement simultané prévu, le THDi cible, le courant du filtre sélectionné et la marge d'expansion disponible.

Pour un site représentatif de 480 V avec des départs de variateurs à six impulsions, supposez un courant harmonique de pointe de 180 A et une cible résiduelle de 50 A. Le premier calcul indique 130 A de compensation avant la croissance de charge, le déséquilibre, la demande de courant réactif et le déclassement thermique.

Indiquez si le filtre actif d'harmoniques partage le courant de sortie entre l'atténuation des harmoniques, la compensation de puissance réactive et la correction du déséquilibre. Une unité de 150 A ne peut pas fournir en continu 150 A d'annulation harmonique plus 150 A de courant réactif.

Le courant homopolaire nécessite une attention particulière dans les systèmes triphasés à quatre fils. Les harmoniques triples s'additionnent dans le neutre au lieu de s'annuler, ce qui peut provoquer sa surchauffe même lorsque le courant de phase semble acceptable.

Montrez le courant de phase et de neutre avant et après compensation. Spécifiez une topologie à quatre fils et sa limite de compensation continue du neutre lorsque nécessaire.

Tableau A : Comparaison technique

Vérifier les hypothèses de simulation et les limites de protection

La simulation doit modéliser l'impédance de la source et du transformateur, les câbles, les bancs de condensateurs, les générateurs le cas échéant, le spectre des charges non linéaires, la tension de fond et les réglages AHF/SVG proposés.

Examiner la production normale, la charge non linéaire maximale et le fonctionnement des condensateurs à faible charge. Ajouter le mode générateur le cas échéant, car sa réactance différente peut modifier la distorsion et le comportement de protection.

Afficher les THDi/THDv au PCC, les ordres harmoniques, le facteur de puissance, la variation de tension, le courant du filtre et la marge. Indiquer ce qui se produit lorsque le filtre atteint sa limite de courant continu.

Vérifier la résonance avant de conserver les bancs de condensateurs. Leur interaction avec l'inductance du réseau peut amplifier certains ordres et réduire la durée de vie des condensateurs, contacteurs, câbles et disjoncteurs.

Une topologie à 3 niveaux crée des pas de tension plus faibles qu'un convertisseur comparable à 2 niveaux. Cela peut réduire les contraintes en dv/dt, tandis que les pertes et le comportement thermique dépendent toujours de la fréquence de commutation, de la modulation, du refroidissement et du courant de charge.

La modulation SPWM forme un courant de compensation. Demander la plage de fréquence de commutation, la bande passante de commande, la sélection des ordres harmoniques, la disposition d'échantillonnage des TC et le comportement lors des variations de charge.

Dossier thermique et d'essai en usine du filtre harmonique actif

Demander une déclaration thermique couvrant la sortie continue à la température ambiante déclarée, l'altitude, l'enceinte, la dissipation thermique, le flux d'air, les dégagements et le déclassement.

À 45 °C de température ambiante à pleine charge, les pertes des IGBT ou des MOSFET SiC deviennent de la chaleur dans l'armoire. Un refroidissement insuffisant augmente la température de jonction, réduit la durée de vie des composants et peut forcer une réduction du courant de sortie.

Les dossiers d'usine doivent identifier le numéro de série, les caractéristiques électriques, les contrôles d'isolation et fonctionnels, les essais de protection et de communication, ainsi que l'étendue des essais de charge. Les essais en usine établissent l'état de l'équipement ; la mise en service vérifie le résultat du réseau.

Le plan de mise en service doit définir la polarité des TC, la rotation des phases, la revue de protection, les essais d'alarme et de variation de charge, la durée d'enregistrement, l'emplacement de l'analyseur et la validation du rapport.

Tableau B : Matrice de sélection technique

Cas pratique représentatif : centre de données nord-américain 480 V

Un centre de données représentatif d'Amérique du Nord exploitait un système de distribution de 480 V avec des entrées de redresseurs d'UPS, des départs de PDU, des alimentations électriques informatiques et des générateurs de secours. L'équipe d'ingénierie devait prévenir la surcharge harmonique et le risque de courant dans le neutre tout en maintenant un fonctionnement stable lors du transfert vers le générateur.

Le fournisseur a enregistré la tension et le courant au PCC pendant le fonctionnement normal de l'UPS, les changements de charge par étapes, la charge des batteries et les essais de transfert vers le générateur. Les relevés ont examiné les différents ordres d'harmoniques, le courant neutre, la charge du transformateur, le mode de fonctionnement de l'UPS et la distorsion lorsque l'impédance de source du générateur remplaçait celle du réseau électrique.

La proposition utilisait un filtre actif d'harmoniques à quatre fils dimensionné à partir du courant harmonique maximal observé avec une marge d'expansion définie. Le calcul réservait une capacité de courant pour l'atténuation des harmoniques et la compensation du courant neutre, au lieu de supposer que le même courant du convertisseur était disponible simultanément pour chaque fonction activée.

La réception de mise en service utilisait les tendances avant/après au PCC, les données par ordre d'harmoniques, les relevés de courant neutre, le courant de sortie de l'AHF, l'historique des alarmes de l'UPS et les observations de transfert vers le générateur. Le résultat requis était l'atteinte de l'objectif convenu au PCC dans les modes de fonctionnement enregistrés du centre de données, sans événements de limitation de courant de l'AHF, alarmes de l'UPS ou déclenchements intempestifs de protection définis.

FAQ

Comment une équipe d'approvisionnement doit-elle sélectionner la capacité d'un AHF ?

La capacité doit être basée sur le courant harmonique maximal mesuré, l'objectif de courant harmonique résiduel, le comportement en charge simultanée, les fonctions activées, le déclassement thermique et une marge de croissance documentée. Exigez du fournisseur qu'il présente le calcul complet d'allocation du courant au lieu de sélectionner une unité uniquement à partir de la puissance kVA du transformateur.

L'installation nécessite-t-elle un arrêt de production ?

La réponse dépend de l'architecture du tableau de distribution, de la disponibilité des départs de réserve, de la procédure d'isolement et de la méthode d'installation des TC. Les fournisseurs doivent fournir une méthode d'exécution qui sépare les travaux nécessitant une mise hors tension des activités de configuration et de mise en service pouvant avoir lieu après le rétablissement de l'alimentation.

Les systèmes AHF, SVG et STATCOM nécessitent-ils une maintenance régulière ?

Ils nécessitent une inspection planifiée des chemins d'air, des ventilateurs, des filtres lorsqu'ils sont installés, des bornes, de l'historique des alarmes, des liaisons de communication et de la température de fonctionnement enregistrée. Le plan de maintenance doit définir les intervalles d'inspection en fonction de la poussière ambiante, de la température, du profil de charge et de la conception du boîtier plutôt que d'utiliser une affirmation générique basée sur un calendrier.

L'équipement peut-il fonctionner avec des UPS, des générateurs ou des batteries de condensateurs existants ?

Il peut être conçu pour ces systèmes, mais la proposition doit inclure leur impédance, leurs modes de fonctionnement, leurs réglages de protection et leur interaction harmonique dans l'étude. N'acceptez pas une déclaration de compatibilité sans examen du schéma unifilaire et des hypothèses de cas de fonctionnement.

Conclusion : transformez la réception en un résultat mesurable de qualité de l'énergie

Une proposition de filtre actif d'harmoniques devient crédible lorsque le fournisseur fournit une référence mesurée, un calcul transparent de capacité, une simulation des cas de fonctionnement, des limites thermiques, des preuves d'usine et des critères de mise en service au PCC. Cet ensemble protège l'acheteur contre une unité qui semble correctement dimensionnée mais atteint sa limite de courant, perd sa puissance de sortie à température ambiante élevée ou ne corrige pas le problème mesuré du réseau.

YT Electric peut examiner le schéma unifilaire, le profil de charge, les données harmoniques, les conditions ambiantes et l'objectif de réception avant de finaliser une configuration AHF, SVG ou STATCOM. Commencez par les éléments de preuve requis pour votre projet, puis sélectionnez le courant d'équipement et la topologie capables de démontrer le résultat exigé.
