Les lignes d’assemblage automobile fonctionnent avec une volatilité extrême des charges. Les équipements de levage haute puissance et les robots de soudage exigent une puissance réactive instantanée pendant les cycles de démarrage. Les systèmes traditionnels de compensation à base de condensateurs ne parviennent pas à suivre ces transitoires de niveau milliseconde, ce qui entraîne de lourdes pénalités liées au facteur de puissance et des chutes de tension du jeu de barres.

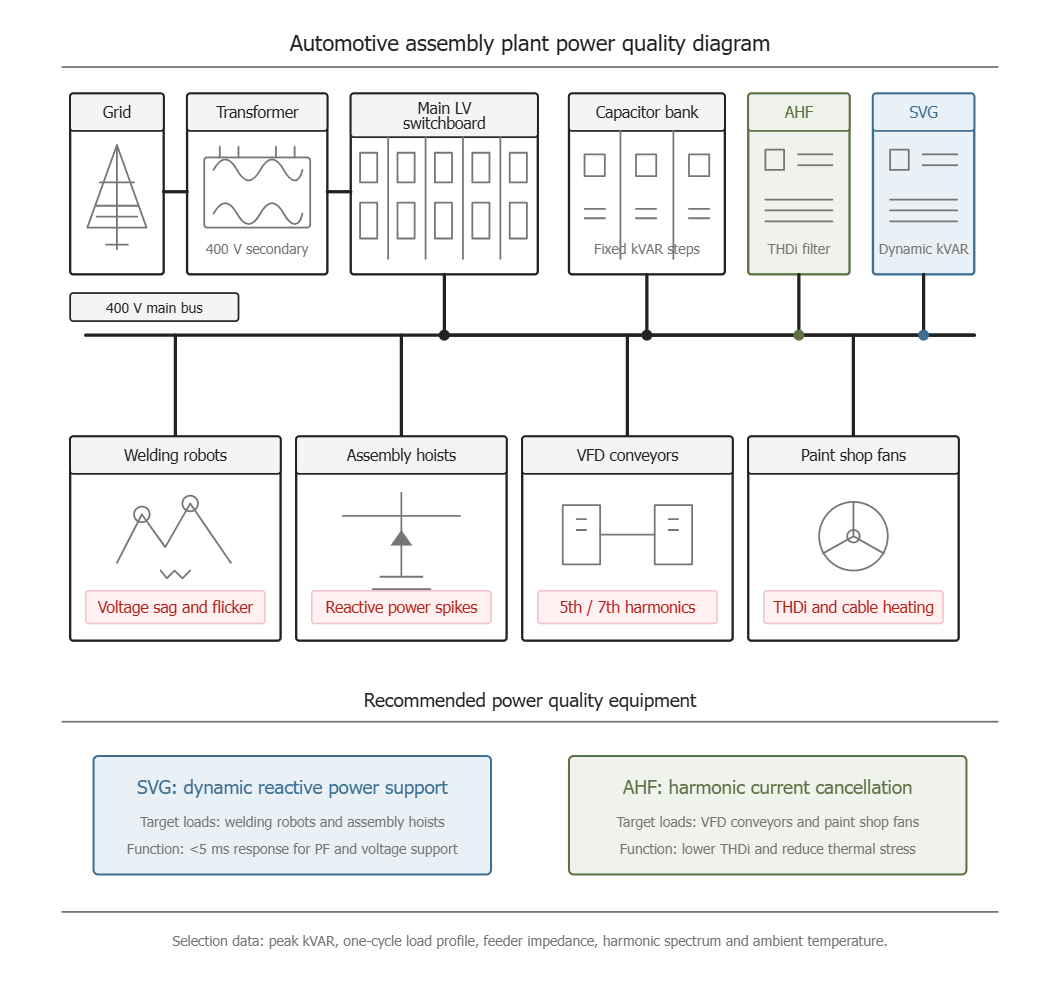

Les robots de soudage, les palans d’assemblage, les convoyeurs à variateurs de fréquence (VFD) et les ventilateurs des ateliers de peinture créent des creux de tension, des pics de puissance réactive et une distorsion harmonique dans une usine d’assemblage automobile.SVGfournit une compensation rapide de la puissance réactive pour les charges dynamiques, tandis que AHF réduit le THDi des équipements entraînés par VFD.
Les systèmes de levage automobile utilisent des moteurs asynchrones à couple élevé qui effectuent des cycles toutes les quelques secondes. Ces moteurs absorbent des courants réactifs massifs pendant les phases initiales de magnétisation et d’accélération. Les contacteurs mécaniques traditionnels nécessitent de 20 ms à 100 ms pour commuter les étages de condensateurs. Ce délai provoque un décalage entre le besoin de la charge et la sortie de compensation.
Les opérateurs de réseau mesurent le facteur de puissance avec une haute résolution. Un facteur de puissance retardé lors du démarrage des moteurs entraîne des surtaxes immédiates du fournisseur d’électricité. En outre, le temps de décharge lent des condensateurs empêche une réinsertion rapide, laissant le système sans protection pendant les cycles de charge successifs.
Une compensation insuffisante déclenche des creux de tension importants sur le bus de distribution. Ces fluctuations perturbent les contrôleurs PLC sensibles et les capteurs robotiques. Les temps d’arrêt opérationnels augmentent lorsque les systèmes de contrôle se déclenchent en raison de conditions de sous-tension transitoires.
La compensation de puissance réactive SVG utilise une architecture de convertisseur source de tension (VSC). Contrairement aux condensateurs passifs, le SVG fonctionne comme une source de courant contrôlée. Il suit le courant de charge en temps réel à l’aide de processeurs numériques de signal haute vitesse (DSP). Le système calcule le composant réactif exact requis et injecte un courant égal et opposé en moins de 5 millisecondes.
Cette vitesse de réponse provient de l’élimination des composants de commutation mécaniques. Les interrupteurs électroniques de puissance, notamment les IGBT, modulent la sortie à des fréquences élevées. Le SVG reste synchronisé avec la fréquence du réseau, assurant des transitions fluides entre la compensation capacitive et inductive.
La précision est essentielle dans les environnements dynamiques. Le SVG fournit un réglage progressif et continu de la puissance réactive. Il maintient un facteur de puissance cible de 0,99 quelle que soit l’amplitude de la charge. Ce niveau de précision est mathématiquement impossible pour des batteries de condensateurs à étages fixes.
YT Electric utilise une topologie à point neutre pincé à 3 niveaux (NPC) dans ses systèmes SVG. Les convertisseurs standard à 2 niveaux produisent une forte teneur en harmoniques et une contrainte de tension importante (dv/dt) sur le filtre de sortie. L’architecture à 3 niveaux utilise des états de commutation supplémentaires afin d’approcher davantage une onde sinusoïdale.
Cette conception réduit de 50 % le saut de tension sur chaque IGBT. Une contrainte de tension réduite prolonge la durée de vie des composants électroniques de puissance. Elle minimise également les pertes de commutation, augmentant ainsi l’efficacité énergétique globale de l’armoire.
La gestion thermique est essentielle pour les usines automobiles fonctionnant à des températures ambiantes de 45 °C. La topologie à 3 niveaux répartit la chaleur plus uniformément sur les modules de puissance. Des réactances de sortie plus petites sont nécessaires, réduisant l’encombrement et le poids de l’équipement.
Tableau A : Comparaison technique
|
Fonctionnalité |
Batterie de contacteurs mécaniques |
SVG (topologie à 3 niveaux) |
|
Temps de réponse |
20 ms – 100 ms |
|
|
Type de compensation |
Par étapes (discrète) |
Sans à-coups (continue) |
|
Précision de contrôle |
Limitée par la taille des étapes |
Précise (FP cible 0,99) |
|
Impact harmonique |
Risque de résonance |
Capacité de filtrage actif |
|
Contrainte de tension (dv/dt) |
Élevée |
Faible (sortie multiniveau) |
|
Maintenance |
Élevée (usure des contacts) |
Faible (à semi-conducteurs) |
La compensation dynamique de puissance réactive traite directement les problèmes de stabilité de tension. En injectant un courant réactif pendant le pic de démarrage du moteur, le SVG empêche la chute de tension généralement associée aux alimentateurs à haute impédance. Ce « soutien de tension » garantit que les lignes de production automatisées restent opérationnelles sans déclenchements intempestifs.
Des niveaux élevés de THDi (distorsion harmonique totale) accompagnent souvent les charges VFD automobiles. Des harmoniques excessives augmentent les contraintes thermiques sur les câbles et les transformateurs. Les condensateurs traditionnels présentent un risque de résonance avec l'impédance du système, pouvant amplifier ces harmoniques.
Le SVG agit comme un tampon contre la distorsion harmonique. Sa capacité de commutation haute fréquence lui permet d'atténuer les harmoniques d'ordre inférieur tout en effectuant la correction du facteur de puissance. Cette double fonctionnalité protège les équipements de distribution en amont contre le vieillissement prématuré.
La sélection de la capacité appropriée du SVG nécessite un audit détaillé de la qualité de l'énergie. Les ingénieurs doivent analyser la demande maximale de puissance réactive pendant le cycle de production le plus exigeant. Se baser sur des données moyennes de facteur de puissance conduit à des systèmes sous-dimensionnés incapables de gérer les pics transitoires.
Les facteurs environnementaux déterminent les spécifications matérielles. Les usines automobiles présentent souvent de fortes concentrations de poussière et des températures ambiantes élevées. YT Electric recommande des armoires avec des canaux de refroidissement indépendants et des circuits imprimés avec revêtement de protection pour garantir la fiabilité.
L'intégration aux systèmes de distribution existants doit être transparente. Le SVG doit prendre en charge les protocoles Modbus TCP ou Profibus pour la surveillance à distance. Cette connectivité permet aux équipes de maintenance de suivre le facteur de puissance en temps réel et l'état du dispositif depuis la salle de contrôle centrale.
Tableau B : Matrice de sélection technique
|
Scénario d'application |
Capacité recommandée |
Exigence clé |
|
Soudage de carrosserie en blanc |
150 kVAR – 300 kVAR |
Suivi rapide des transitoires |
|
Élévateur d'assemblage final |
50 kVAR – 150 kVAR |
Suppression des creux de tension |
|
Traitement de l'air de l'atelier de peinture |
100 kVAR – 250 kVAR |
Atténuation des harmoniques |
|
CVC et infrastructure |
30 kVAR – 100 kVAR |
Correction du facteur de puissance en régime permanent |
Un site industriel représentatif en Allemagne a subi des pénalités mensuelles liées au facteur de puissance dépassant 2 400 €. L'usine utilisait des convoyeurs lourds et des palettiseurs automatisés. Les batteries de condensateurs existantes ne pouvaient pas répondre aux cycles de charge de 2 secondes, ce qui a entraîné un facteur de puissance moyen enregistré de 0,82.
YT Electric a mis en œuvre une solution SVG de 300 kVAR basée sur une topologie à 3 niveaux. Le système a été installé sur le jeu de barres principal de distribution 400 V. Les ingénieurs ont configuré le dispositif pour donner la priorité à la compensation de puissance réactive avec une atténuation harmonique secondaire.
Les résultats techniques ont été immédiats. Le facteur de puissance moyen s'est stabilisé à 0,99 dès la première semaine. Les fluctuations de tension sur le jeu de barres sont passées de 8 % à moins de 2 %. Les pénalités du fournisseur d'électricité ont été éliminées, ce qui a permis un retour sur investissement du projet d'environ 14 mois.
1. Comment calculer la capacité SVG requise pour une ligne d'assemblage dynamique ?
La sélection de la capacité doit être basée sur la différence entre la demande maximale de puissance réactive et l'exigence de facteur de puissance cible. Nous recommandons d'utiliser un analyseur de qualité de l'énergie pour capturer des données avec une résolution d'un cycle pendant la production maximale.
2. Le SVG peut-il être installé avec des batteries de condensateurs existantes ?
Oui, le SVG est compatible avec les systèmes de condensateurs existants. Il peut fonctionner en mode « hybride », où les condensateurs prennent en charge la charge réactive de base et le SVG gère les fluctuations dynamiques.
3. Quelle maintenance est requise pour un SVG à 3 niveaux ?
La maintenance concerne principalement le nettoyage des filtres à air et l'inspection des ventilateurs de refroidissement tous les 6 à 12 mois. Le système de commande numérique fournit des autodiagnostics pour alerter les opérateurs de toute irrégularité des composants.
4. Comment la topologie à 3 niveaux améliore-t-elle la durée de vie du système ?
La conception NPC à 3 niveaux réduit de moitié la contrainte de tension sur chaque IGBT par rapport aux conceptions à 2 niveaux. Un dv/dt plus faible et des pertes de commutation réduites entraînent des températures de fonctionnement plus basses.
Découvrez les spécifications des produits YT Electric et les conseils d'application :https://www.ytelect.com/blog/guide-to-selecting-active-harmonic-filters_b321
Référence : IEEE 519-2022, IEEE Standard for Harmonic Control in Electric Power Systems :https://standards.ieee.org/ieee/519/10677/
Besoin d'une solution spécifique à votre site ? Partagez votre schéma unifilaire, votre liste de charges, votre facteur de puissance mesuré, vos données THDi/TDD et vos conditions ambiantes avec YT Electric. Nos ingénieurs commerciaux peuvent examiner les données et préparer une proposition technique.
