Solution contre les défaillances des batteries de condensateurs : quand utiliser un SVG, un AHF ou un système hybride

Solution en cas de défaillance de la batterie de condensateurs :

Quand utiliser un SVG, un AHF ou un système hybride

Découvrez pourquoi les batteries de condensateurs tombent en panne sous des charges harmoniques et quand utiliser un SVG, un AHF ou un système hybride pour un facteur de puissance stable et une distorsion réduite.

Les courants harmoniques peuvent accélérer le vieillissement diélectrique des condensateurs, augmenter les pertes du transformateur et contribuer aux déclenchements intempestifs. Parallèlement, une demande réactive évoluant rapidement peut provoquer un facteur de puissance instable et des commutations répétées de la batterie de condensateurs.

Il s’agit de problèmes de qualité d’énergie liés mais différents. Un générateur statique de puissance réactive (SVG) fournit une compensation rapide de la puissance réactive et une correction du facteur de puissance. Un filtre actif d’harmoniques (AHF) cible le courant harmonique. Lorsque les deux problèmes existent, une solution SVG/AHF coordonnée ou une solution hybride vérifiée constitue généralement le choix d’ingénierie le plus sûr.

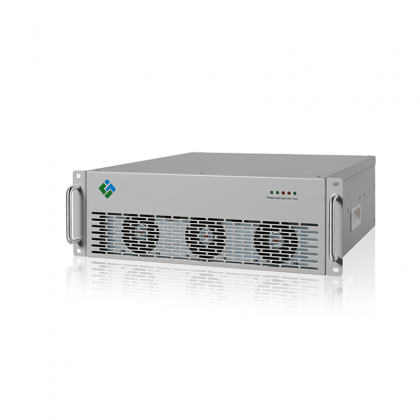

Générateur statique de puissance réactive YTPQC-SVG pour la compensation dynamique de la puissance réactive

Pourquoi les batteries de condensateurs tombent en panne sous des charges harmoniques

La réactance capacitive diminue lorsque la fréquence augmente. Aux fréquences harmoniques, une batterie de condensateurs peut donc absorber plus de courant que prévu, en particulier dans les systèmes équipés de variateurs de fréquence, d’unités UPS, de redresseurs ou d’autres charges non linéaires. Le courant supplémentaire augmente les pertes diélectriques et la température de fonctionnement, ce qui peut réduire la durée de vie des condensateurs.

Le courant harmonique augmente également les pertes cuivre et les pertes par courants de Foucault du transformateur. L’impact réel dépend du spectre harmonique, de la charge, de la conception du transformateur, de la ventilation et de la température ambiante. Une mesure de la qualité d’énergie est plus fiable que l’estimation de l’effet à partir des seules données de la plaque signalétique.

La norme IEEE 519-2022 établit des objectifs de distorsion de tension et de courant en régime permanent au point de couplage commun (PCC). La conformité doit être évaluée à l’aide de données mesurées et de la tension du système ainsi que du rapport de court-circuit applicables. Les filtres passifs peuvent bien fonctionner pour des spectres harmoniques stables, mais les charges variables nécessitent souvent une approche active ou hybride.

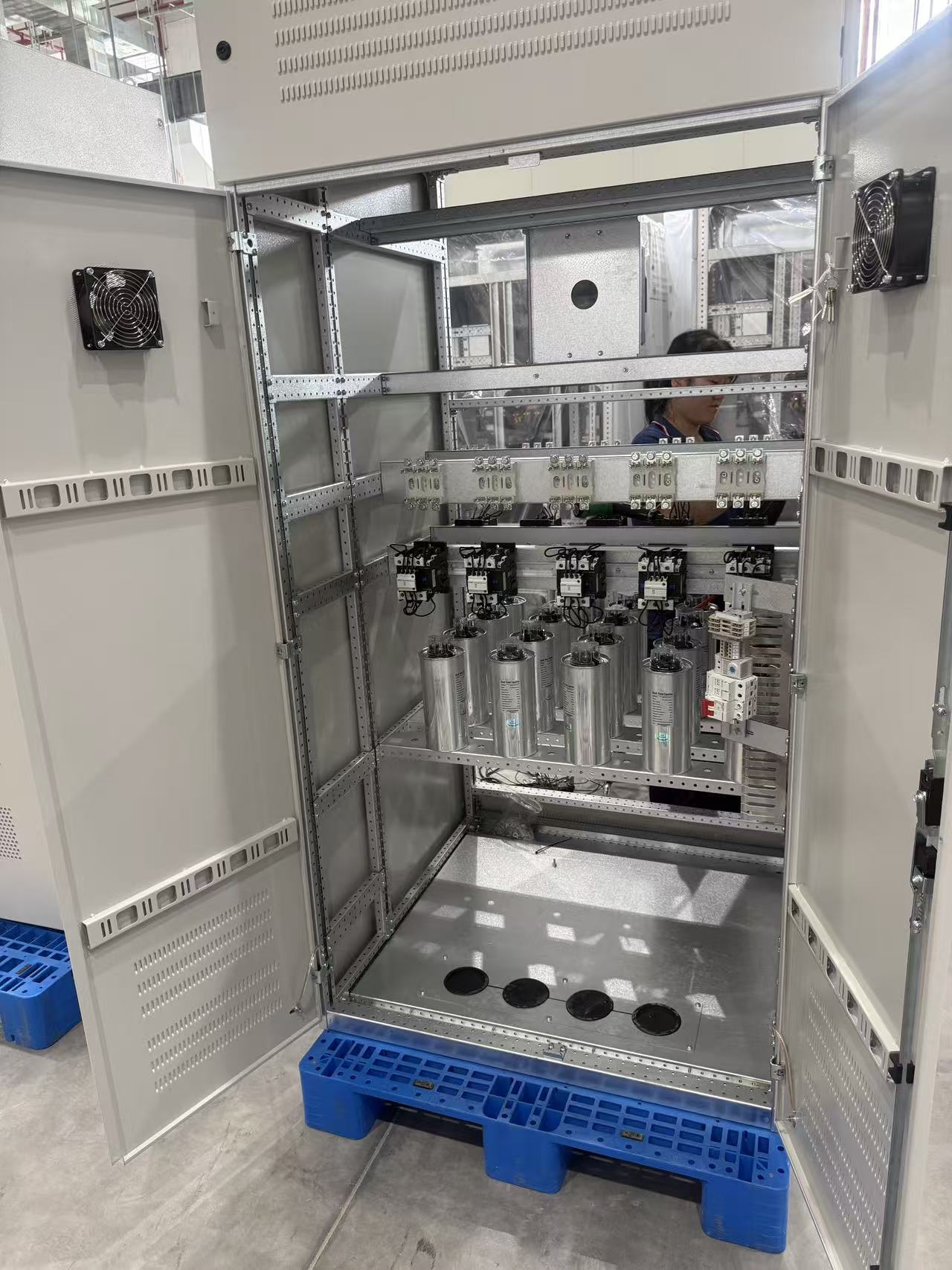

Structure réelle d’une batterie de condensateurs YT sur site

Comparaison technique : batterie de condensateurs vs SVG

Sélection d’ingénierie

Sélectionnez la capacité SVG à partir de la demande maximale mesurée en kvar inductifs et capacitifs sur un cycle de production représentatif, puis ajoutez une marge de conception convenue. Si le courant harmonique est important, dimensionnez un AHF séparé ou une unité hybride validée à partir du spectre harmonique mesuré. Les batteries de condensateurs existantes peuvent rester pour la puissance réactive de base si la résonance et la coordination des commutations sont vérifiées pendant l’étude.

Comment YTPQC-SVG prend en charge la correction dynamique du facteur de puissance

YTPQC-SVG utilise un onduleur de source de tension IGBT à trois niveaux pour générer en temps réel un courant inductif ou capacitif. Le contrôleur mesure le courant de charge, calcule la composante réactive fondamentale et ajuste la sortie afin de maintenir le facteur de puissance cible. L'atténuation des harmoniques doit être prise en charge par YTPQC-AHF ou par une configuration hybride confirmée lorsque cela est nécessaire.

Temps de réponse : jusqu'à 5 ms, selon le modèle sélectionné et la configuration du système.

Précision de compensation : facteur de puissance cible supérieur à 0,98 lorsque le système est correctement dimensionné et mis en service.

Plage de compensation : compensation continue de la puissance réactive inductive et capacitive.

Atténuation des harmoniques : utiliser YTPQC-AHF ou une configuration hybride AHF/SVG vérifiée ; un SVG standard ne doit pas être considéré comme un remplacement d'un AHF.

Avantage de la topologie : une structure à trois niveaux réduit la tension appliquée à chaque dispositif de commutation et permet une compensation électronique de puissance compacte et efficace.

FAQ

Q1 : Comment dimensionner un SVG pour mon installation ?

Mesurez la puissance réactive au PCC sur un cycle de fonctionnement représentatif. Enregistrez les valeurs maximales de kvar inductifs et capacitifs, les variations de charge, la tension et la température ambiante. Ajoutez une marge de conception appropriée. Si la distorsion harmonique est également préoccupante, mesurez le spectre harmonique et dimensionnez un AHF séparément ou sélectionnez une configuration hybride vérifiée.

Q2 : Un SVG peut-il fonctionner avec mes batteries de condensateurs existantes ?

Oui. Dans un système hybride coordonné, la batterie de condensateurs fournit la puissance réactive de base tandis que le SVG gère les variations rapides de puissance réactive. Si le courant harmonique est important, un AHF peut être ajouté. Le désaccordage, les seuils de commutation, l'emplacement des TC et la coordination du contrôleur doivent être confirmés lors de l'étude du site.

Q3 : Quelle maintenance un SVG nécessite-t-il ?

La maintenance courante comprend généralement le nettoyage des filtres à air, l'inspection des ventilateurs et des bornes, ainsi que l'examen des alarmes et des relevés de température. L'intervalle exact doit suivre le manuel du produit et les conditions du site.

Q4 : L'installation nécessite-t-elle un arrêt de l'usine ?

Le SVG se raccorde en parallèle. Cependant, l'installation des TC, les travaux sur les disjoncteurs et la mise en service finale doivent respecter la procédure de sécurité du site. Certains travaux peuvent nécessiter une coupure planifiée ou l'isolation du jeu de barres surveillé. Confirmez la méthode avec l'équipe électrique du site avant l'installation.

YT Electric : une qualité d'énergie guidée par l'ingénierie

YT Electric développe des filtres actifs d'harmoniques, des générateurs statiques de puissance réactive, des équilibreurs de charge actifs et des systèmes de compensation hybrides pour les réseaux électriques industriels et commerciaux. Les options de produits modulaires prennent en charge les installations murales, en rack et en armoire.

La sélection des produits et les performances finales dépendent des conditions mesurées sur site, de l'impédance du système, de la configuration des TC, de la température ambiante et des paramètres de mise en service.

Contactez YT Electric pour des mesures sur site, une analyse des harmoniques, la sélection des équipements et une proposition technique spécifique au projet.

En savoir plus

Découvrez les spécifications des produits YT Electric et les conseils d'application :https://www.ytelect.com/static-var-generator-svg_p11.html

Référence : IEEE 519-2022, norme IEEE pour le contrôle des harmoniques dans les systèmes électriques :https://standards.ieee.org/ieee/519/10677/

Besoin d'une solution spécifique au site ?Partagez votre schéma unifilaire, votre liste de charges, votre facteur de puissance mesuré, vos données THDi/TDD et vos conditions ambiantes avec YT Electric. Nos ingénieurs commerciaux peuvent examiner les données et préparer une proposition technique.
