Une cellule de soudage robotisée peut fonctionner parfaitement pendant des heures tout en révélant une faiblesse majeure dans le système d'alimentation de l'usine lorsque plusieurs lignes démarrent simultanément. Le symptôme peut être un conducteur neutre chaud, un déclenchement intempestif, une réclamation liée à la tension provenant d'un servomoteur ou un transformateur qui fonctionne à une température supérieure à la valeur attendue. Dans de nombreux cas, la cause racine n'est pas une machine défectueuse isolée. Il s'agit d'un déséquilibre de charge triphasée combiné au courant harmonique provenant de variateurs, de redresseurs et de commandes électroniques de puissance.
Cet article explique comment l'équilibrage actif de charge aide les usines automatisées à contrôler le courant de séquence négative, le courant de séquence zéro, la surchauffe du neutre et l'asymétrie de tension. Il montre également où un filtre actif de puissance APF peut prendre en charge l'équilibrage de charge et à quel moment un ingénieur doit envisager une solution de qualité de l'énergie distincte ou combinée.

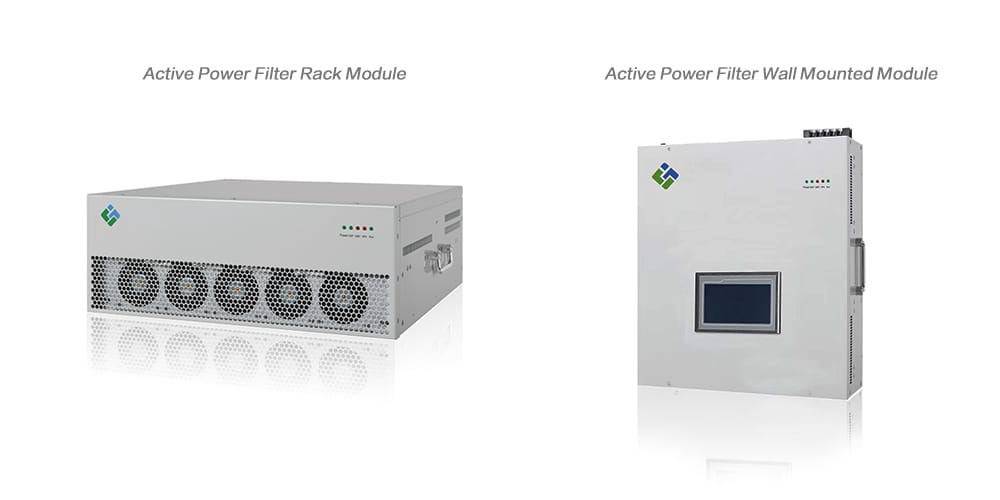

Figure 1. Modules APF YT Electric montés en rack et muraux pour les applications industrielles de qualité de l'énergie.
Les usines modernes combinent de grandes machines triphasées avec des charges auxiliaires monophasées. Les contrôleurs de robots, les transformateurs de soudage, les circuits d'éclairage, les armoires de commande, les services tertiaires, les chargeurs de batterie et les équipements de test peuvent être raccordés à différentes phases. La charge ne reste pas constante : les robots accélèrent, les soudeuses s'amorcent, les variateurs de fréquence changent de vitesse et les cellules de production redémarrent après un verrouillage. Le résultat est un profil de courant qui varie selon la phase et à chaque seconde.
Dans un système triphasé équilibré, les courants de phase forment un champ magnétique tournant symétrique. Le déséquilibre introduit une composante de séquence négative qui tourne à l'inverse du champ normal. Les moteurs subissent alors un échauffement supplémentaire et des pulsations de couple. Le même effet augmente la contrainte thermique dans les alternateurs de générateurs et peut réduire la capacité utile d'un transformateur ou d'une ligne d'alimentation.
Dans une installation triphasée à quatre fils, les harmoniques triplens et les charges monophasées déséquilibrées peuvent s'ajouter dans le conducteur neutre plutôt que de s'annuler. Le neutre peut donc véhiculer un courant bien plus élevé que celui prévu par un simple calcul de charge par phase. Un neutre chaud, une terminaison décolorée ou une alarme thermique répétée doivent déclencher une mesure, et non le remplacement par un fusible plus grand comme première réponse.
La redistribution manuelle des phases est utile lorsque la charge est stable et que l'installation dispose d'une capacité de réserve suffisante sur chaque phase. Elle devient moins efficace lorsque la production varie tout au long de la journée. Le déplacement d'une machine vers une autre phase peut améliorer le résultat pendant un poste de travail, mais créer un nouveau déséquilibre lorsque les robots, les compresseurs ou les chargeurs changent d'état de fonctionnement.
Les batteries de condensateurs résolvent un problème différent. Elles fournissent une compensation échelonnée de la puissance réactive, mais elles ne déplacent pas activement le courant entre les phases. Dans une usine avec des charges à variation rapide et des convertisseurs générateurs d'harmoniques, la commutation des condensateurs peut également créer des contraintes transitoires ou interagir avec l'impédance du système. Les ingénieurs doivent donc séparer trois questions : Le problème dominant est-il le courant harmonique ? Est-ce la puissance réactive ? Ou s'agit-il d'une asymétrie de courant de phase ?
Un équilibreur de charge actif utilise des transformateurs de courant pour mesurer les courants de phase et un convertisseur de puissance pour injecter un courant de compensation contrôlé. Le contrôleur calcule la composante indésirable, telle que le courant de séquence négative, le courant de séquence zéro ou des ordres harmoniques sélectionnés, puis ordonne au convertisseur de produire la composante opposée. Le réseau voit alors un profil de courant plus symétrique.
Les informations produit de YT Electric font état d'une topologie à trois niveaux, d'une fréquence de commutation/contrôle de 25,6 kHz, d'un temps de réponse initial conforme aux spécifications du produit et d'un temps de réponse global conforme aux spécifications du produit. La valeur nominale exacte, le mode de compensation et les performances de réponse doivent être confirmés par rapport au modèle sélectionné et aux conditions d'application avant l'achat.
| Problème d'ingénierie | Redistribution manuelle / correction passive | Équilibrage actif de charge avec APF |
|---|---|---|
| Variation des charges de phase | Nécessite un examen manuel répété | Mesure et meut en œuvre la compensation de manière dynamique |
| Courant de séquence négative | Contrôle limité | Peut être ciblé si pris en charge par la configuration sélectionnée |
| Courant de séquence zéro / de neutre | Peut rester élevé | La configuration à quatre fils peut atténuer le courant de neutre |
| Courant harmonique | Les batteries de condensateurs ne l'annulent pas activement | Compensation active pour des ordres harmoniques sélectionnés |
| Réponse aux changements de robot ou de soudeuse | Lent ou par paliers | Réponse dynamique de l'électronique de puissance |
| Expansion | Peut nécessiter une reconception de l'armoire | La capacité APF modulaire peut prendre en charge une planification par étapes |
La matrice suivante est un outil de sélection, pas un calcul de dimensionnement final. L'ingénieur doit collecter le courant de phase, le courant de neutre, le THDi, le déséquilibre de tension, le profil de charge, les données du transformateur et le point de couplage commun avant de sélectionner le courant de compensation.
| Condition d'usine | Symptôme typique | Données à mesurer | Direction de la solution initiale |
|---|---|---|---|
| Ligne de soudage robotisée | Changements de courant rapides et perturbation de tension | Tendance du courant de phase, fluctuation de tension, THDi | Évaluer l'APF avec compensation dynamique et vérifier l'impédance de l'alimentation |
| Ligne de production à forte intensité de VFD | Chauffage du transformateur et alarmes harmoniques | Spectre THDi, température du transformateur, données PCC | Évaluer l'atténuation des harmoniques par APF ; évaluer la résonance avant d'ajouter des condensateurs |
| Installation triphasée à quatre fils | Neutre chaud et charge de phase inégale | Courant RMS de neutre, composantes de séquence, courant de phase | Évaluer la configuration APF/équilibrage de charge à quatre fils |
| Expansion d'usine | Le système existant devient instable après l'ajout de nouvelles cellules | Profil de charge avant/après et capacité de réserve | Utiliser la planification APF modulaire et réserver de l'espace pour le panneau/CT |
| Charges mixtes d'automatisation et de CVC | Changements de facteur de puissance par quart de travail | kW, kvar, PF et tendance harmonique par heure | Séparer les exigences en matière d'harmoniques et de puissance réactive ; envisager APF plus SVG |
Un matériel correct ne peut pas compenser une mauvaise mesure ou un emplacement de CT inadapté. Les CT doivent représenter le courant de charge que le contrôleur est censé corriger, et le dispositif de compensation doit être connecté à un point où le courant de l'alimentation cible peut être mesuré clairement. La conception doit également confirmer la séquence de phase, la disposition du neutre, le niveau de court-circuit, le cheminement des câbles, la ventilation et l'espace de maintenance.
Pour une usine existante, une courte étude de la qualité de l'énergie doit couvrir le démarrage de la production, la production stable, le changement de quart et la condition de fonctionnement à charge maximale. Une seule lecture manuelle prise pendant une période d'inactivité peut manquer l'événement qui provoque le déclenchement. Les données de tendance sont particulièrement utiles pour distinguer un déséquilibre stable d'un événement de commutation de courte durée.
Certaines configurations d'APF prennent en charge la compensation harmonique, la compensation réactive et la compensation du déséquilibre de charge triphasé. Le courant utilisable doit être partagé entre ces fonctions ; le modèle sélectionné et les priorités de compensation doivent donc être confirmés par une étude sur site.
Une batterie de condensateurs fournit principalement de la puissance réactive par paliers. Elle n'équilibre pas activement le courant de phase et ne supprime pas le courant harmonique. Si l'usine présente des charges à variation rapide, un THDi important ou un neutre chaud, évaluez la compensation active avant d'ajouter ou d'étendre des condensateurs.
La sélection dépend du courant harmonique mesuré, du courant réactif, du courant de déséquilibre, du niveau de tension, de la configuration du câblage, du profil de fonctionnement et des performances requises au PCC. La kVA totale du transformateur ne suffit pas à elle seule pour déterminer la puissance nominale finale de l'APF.
Les systèmes APF de YT Electric utilisent des agencements modulaires dans les séries de produits prises en charge. Une conception par étapes peut réserver de l'espace dans l'armoire, des emplacements pour TC, une capacité d'alimentation et des interfaces de communication pour les futurs modules. Confirmez le plan d'extension avant la première installation.
TLe déséquilibre triphasé n'est pas seulement un problème de distribution. Il affecte l'échauffement des moteurs, la sécurité du neutre, la capacité des transformateurs, la fiabilité des équipements et la stabilité de la production automatisée. L'équilibrage de charge actif offre aux ingénieurs un moyen de répondre aux variations des courants de phase au lieu de compter uniquement sur une redistribution manuelle.
YT Electric fournit des solutions de filtre actif de puissance et un équilibrage de charge actif pour les applications industrielles de qualité de l'énergie. Soumettez votre schéma unifilaire, les données du transformateur, les mesures de courant de phase, la tendance du courant de neutre et le profil de charge de production à notre équipe d'ingénierie pour une évaluation spécifique au site.
Contactez YT Electric pour une évaluation industrielle de l'équilibrage de charge triphasé et de la qualité de l'énergie.
