Compensation de puissance réactive SVG pour

Stabilité du réseau renouvelable

Une centrale photovoltaïque peut subir des pertes d'onduleurs même en cas d'ensoleillement stable. Le déclencheur immédiat est souvent une variation de tension au point de couplage commun (PCC) suite au déplacement des nuages, à la commutation d'un départ ou à une modification de la charge d'un moteur voisin. La compensation de puissance réactive SVG résout ce problème technique en injectant ou en absorbant du courant réactif suffisamment rapidement pour maintenir la tension au PCC, sans attendre la commutation progressive des condensateurs.

La production d'énergie renouvelable modifie le courant du réseau, tandis que les commandes de l'onduleur, la capacité du câble, l'impédance du transformateur et une source d'alimentation amont faible interagissent. Un projet qui ne vérifie que la puissance nominale (en MW) peut ne pas prendre en compte l'enveloppe de courant réactif en cas de faible puissance du réseau, ce qui entraîne un faible facteur de puissance, une limitation des exportations, le déclenchement des protections ou des fluctuations de tension.

Cet article traite des systèmes de collecte basse et moyenne tension où unSVGouSTATCOMLes fournisseurs d'énergie variable contrôlable sont conformes aux normes IEEE 519 et IEC 61000, qui fournissent un contexte de planification harmonique. Cependant, l'accord d'interconnexion définit les critères d'acceptation du PCC.

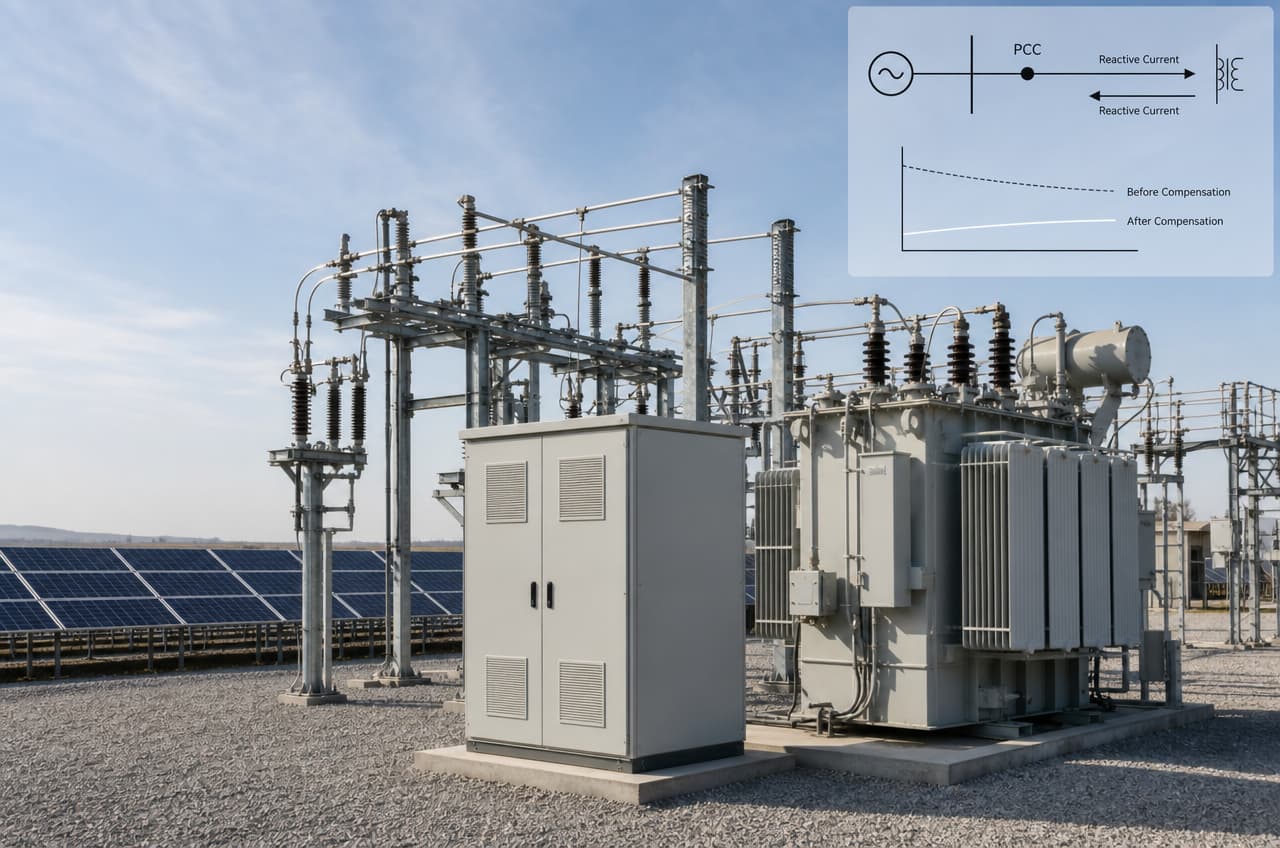

Armoire YT ELECTRIC SVG connectée à côté du transformateur élévateur dans un poste de transformation.

Pourquoi la production d'électricité à base d'onduleurs révèle des déficits de puissance réactive

Un onduleur peut réguler la puissance réactive, mais sa limite de courant est partagée entre les composantes active et réactive. Lorsque la production solaire est proche de son maximum, la marge de courant disponible pour le soutien de la tension par l'onduleur peut être très faible, sauf si la centrale a été volontairement surdimensionnée ou sous-dimensionnée. Un générateur de tension alternatif (GVA) externe isole une partie de la puissance réactive dynamique de l'onduleur de production et préserve ainsi la capacité de puissance active lors d'une variation de tension.

La première relation physique est simple : la variation de tension aux bornes d’une impédance de réseau suit la variation de courant qui la traverse. Dans une ligne d’alimentation présentant une réactance significative, les variations de courant réactif modifient rapidement la tension locale. Un générateur de courant variable (GVV) mesure la tension et le courant en continu, calcule la composante réactive nécessaire et commande son convertisseur pour produire un courant capacitif ou inductif selon une stratégie de contrôle en boucle fermée.

Contrairement à une batterie de condensateurs, un convertisseur statique de puissance (SVG) ne dépend pas d'une modification mécanique et n'injecte pas une valeur fixe de kvar qui varie avec le carré de la tension. Il peut absorber de la puissance réactive lorsque la capacité des câbles ou des transformateurs faiblement chargés augmentent la tension, ce qui est important lorsque les conditions d'exportation changent.

L'interaction entre les commandes est également importante. Modélisez le niveau de court-circuit du PCC, le groupe vectoriel du transformateur, les puissances réactives de charge du câble, les modes de l'onduleur, les branches passives et les étages de condensateurs existants avant d'attribuer la capacité du SVG.

Un convertisseur SVG est un dispositif de puissance réactive dynamique et ne remplace pas automatiquement un filtre actif d'harmoniques. Il convient de calculer séparément le facteur de puissance de déplacement, le facteur de puissance de distorsion, le taux de distorsion harmonique total (THDi) de la tension et le THDi du courant avant de choisir un convertisseur SVG, un filtre actif d'harmoniques, un filtrage passif ou des condensateurs désaccordés.

Tableau A : Compensation de puissance réactive par banc de condensateurs vs SVG

La topologie, la modulation et la température déterminent la capacité utilisable

Les caractéristiques indiquées dans la fiche technique ne garantissent pas le courant nominal dans les conditions d'utilisation. Spécifiez la température ambiante, le débit d'air, l'altitude, la plage de tension, l'état du boîtier et le facteur de marche ; à 45 °C de température ambiante, la température de jonction du semi-conducteur et la résistance du dissipateur thermique peuvent nécessiter une réduction de puissance.

Une topologie à trois niveaux réduit le saut de tension subi par le réacteur et les composants par rapport à une configuration à deux niveaux comparable. Une variation de tension (dv/dt) plus faible et une contrainte de tension répartie sur les composants permettent de réduire les contraintes thermiques lorsque la fréquence de commutation, la conception du système de refroidissement et la classe de tension sont correctement adaptées.

La modulation SPWM convertit une référence de courant en commandes de commutation ; sa qualité influe sur l’erreur de suivi, l’ondulation, la demande en inductance et les pertes de commutation. Le choix des IGBT et des MOSFET SiC doit tenir compte de la classe de tension, de la fréquence de commutation, de la conception thermique, de la facilité de maintenance et du coût du cycle de vie.

Définir les limites de tension anormale, la priorité du courant, la coordination du maintien de la tension et la rampe de récupération. Coordonner la commande SVG avec la protection de l'onduleur, la protection différentielle du transformateur, les relais de départ et les paramètres du réseau électrique afin d'éviter les déclenchements induits par la commande.

Tableau B : Matrice de sélection technique SVG renouvelable

Representative Middle East industrial-park case

Consider a representative Middle East industrial park with a 33 kV utility connection, rooftop solar, and 0.4 kV/11 kV loads through multiple transformers. VFD-driven pumps and compressors make renewable export coincide with dynamic industrial demand; this is a design case, not a named customer record.

During feeder transfers, generator and inverter protection becomes sensitive: PCC voltage changes rapidly, the capacitor bank switches in steps, and power factor leaves its target. Record synchronized voltage, current, THDi, power factor, capacitor state, solar output, and generator status to separate VFD ramps from capacitor-switching effects.

Select a 33 kV STATCOM or transformer-coupled SVG from the modeled reactive-current envelope, revise capacitor logic, and complete harmonic checks. Use a PCC voltage or power-factor reference with current limiting and coordinate inverter and SVG commands; apply a separate AHF or passive-filter study if measurements identify material harmonic current.

Define acceptance before commissioning: stable PCC voltage across agreed transitions, utility-compliant power factor, no control hunting, and THDi evaluated at the agreed measurement point. Verify with a calibrated power-quality analyzer and event captures, without inventing a percentage improvement or return-on-investment claim.

FAQ

How should an engineer size SVG capacity for a renewable project?

Start with time-series measurements or a validated load-flow and dynamic model, not plant MW alone. Calculate worst capacitive and inductive current at the PCC across export, low generation, switching, BESS modes, and minimum short-circuit strength; then confirm rated current at site ambient and voltage.

Can an SVG be installed without shutting down the renewable plant?

It depends on the connection point, isolation, protection changes, and utility permits. Final cable termination, CT/PT work, and protection commissioning usually require a controlled outage or approved live-work procedure.

Does SVG replace an Active Harmonic Filter or existing capacitor bank?

Non. Le SVG assure une compensation réactive dynamique ; un filtre harmonique actif cible les composantes harmoniques du courant et peut compenser le courant neutre lorsqu’il est conçu. Vérifiez la résonance du condensateur, la séquence de commutation et l’interaction du SVG avant toute mise en parallèle.

Quels sont les contrôles d'entretien et environnementaux nécessaires ?

Inspectez les circuits de refroidissement, les ventilateurs, les filtres, les connexions du réacteur, le couple de serrage des barres omnibus, l'isolation et les alarmes. Pour les sites chauds ou poussiéreux, vérifiez la conformité de l'enceinte, le déclassement, le circuit d'air et les pièces de rechange avec le manuel d'utilisation final et les spécifications du site.

Conclusion : Spécifiez le SVG à partir du comportement du PCC, et non de la plaque signalétique MW

La compensation de puissance réactive SVG offre aux projets d'énergies renouvelables une source contrôlable de courant réactif dynamique lorsque la marge de puissance de l'onduleur, les condensateurs commutés et l'impédance du réseau ne suffisent pas à stabiliser le point de couplage commun (PCC). Une spécification adéquate repose sur la mesure ou la modélisation des transitions de fonctionnement, la séparation des harmoniques, la puissance thermique, la coordination des commandes et les points d'acceptation du code réseau. Contactez la division Qualité de l'énergie de YT Electric pour une analyse personnalisée de votre projet : schémas unifilaires, mesures de la qualité de l'énergie, conditions ambiantes et philosophie de contrôle SVG ou STATCOM requise.
