Filtre harmonique actif : prolonge la durée de vie du transformateur

Un transformateur de 480 V fonctionnant dans les limites de sa puissance nominale (kVA) peut subir une élévation de température anormale lorsque des variateurs de fréquence, des redresseurs d'onduleurs et des charges à découpage injectent un courant harmonique élevé dans son bus secondaire. Le transformateur ne reçoit alors pas uniquement le courant fondamental utile ; il est parcouru, heure après heure, par un courant perturbé dans ses enroulements, ses bornes et son conducteur neutre.

UnFiltre harmonique actifCe dispositif mesure la forme d'onde du courant de charge et injecte un courant de compensation à contenu harmonique opposé. Associé à une analyse thermique appropriée du transformateur, il réduit la composante harmonique responsable des pertes cuivre, des pertes parasites et de l'échauffement localisé. Il ne modifie pas la puissance nominale du transformateur ; il supprime un mécanisme de charge consommant la marge thermique.

Pourquoi le contrôle actif des harmoniques protège les transformateurs

L'échauffement d'un transformateur commence par le courant. Le courant de charge fondamental crée les pertes attendues dans les enroulements, mais le courant harmonique augmente le courant efficace et modifie la répartition des pertes dans les conducteurs et les éléments structurels.

Les pertes par effet Joule suivent la relation I²R ; ainsi, un courant efficace plus élevé génère une chaleur disproportionnée. Les courants harmoniques de fréquence plus élevée augmentent également les pertes par courants de Foucault et les pertes parasites ; le résultat dépend de la construction du transformateur, du spectre et de la température, et pas seulement du taux de distorsion harmonique (THDi).

Les harmoniques triples (3e, 9e et 15e rangs) sont des composantes homopolaires dans les systèmes triphasés à quatre fils. Elles s'ajoutent au neutre au lieu de s'annuler ; par conséquent, les charges monophasées non linéaires peuvent provoquer une surchauffe des bornes de neutre, même lorsque la charge de phase semble acceptable.

Les températures élevées répétées accélèrent le vieillissement de l'isolation et les cycles thermiques peuvent desserrer les connexions. Une étude harmonique doit établir un lien entre les données de forme d'onde et le risque de points chauds, et non considérer le THDi comme un simple indicateur de conformité.

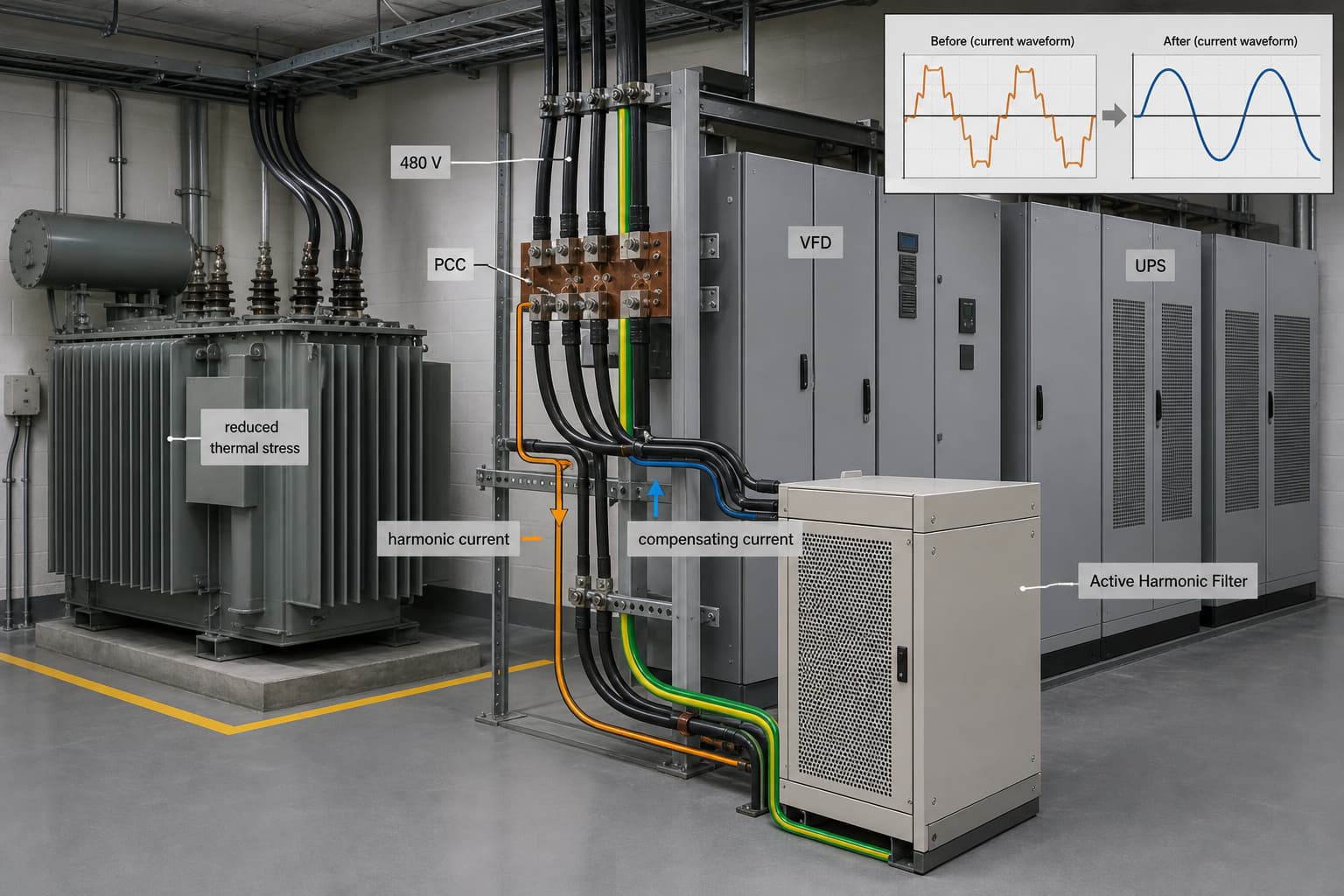

UNTransformateur industriel 480 V alimentant des charges VFD et UPS, avec un filtre harmonique actif connecté en parallèle au PCC.

Les mécanismes de perte que la sélection doit prendre en compte

Un convertisseur analogique-numérique (CAN) est une source de courant connectée en parallèle, et non un dispositif à impédance série. Les transformateurs de courant échantillonnent le courant de charge ou d'alimentation ; le contrôleur isole les harmoniques d'ordre sélectionné et commande à l'onduleur d'injecter un courant de compensation égal et opposé. Le transformateur en amont fournit ainsi un courant dont la forme d'onde est plus proche de la composante fondamentale.

La modulation SPWM détermine la précision avec laquelle l'onduleur suit le courant de référence. Un échantillonnage rapide et un réglage stable de la boucle de courant sont essentiels lors des variations de charge du variateur de fréquence ; le choix de l'onduleur doit tenir compte des ordres harmoniques, de l'emplacement des transformateurs de courant, de la séquence de phases et de la priorité des fonctions lorsque la capacité est limitée.

Une topologie à trois niveaux applique des paliers de tension plus faibles qu'un onduleur à deux niveaux comparable, réduisant ainsi les contraintes de variation de tension (dv/dt) sur les dispositifs de commutation et les composants de filtrage. Vérifiez la fréquence de commutation, la température de jonction des semi-conducteurs, la ventilation et la réduction de puissance de sortie dans les conditions ambiantes réelles du site.

À 45 °C, la température ambiante de l'armoire, la poussière et l'espacement des panneaux peuvent influencer le courant de sortie continu. Consultez les données du fabricant concernant le courant de sortie à pleine charge à cette température ambiante ; les pertes de commutation des IGBT ou des MOSFET SiC, les pertes magnétiques et les performances du ventilateur contribuent à l'élévation de la température interne.

Tableau A : Comparaison des technologies d'atténuation des harmoniques

La capacité correspond à un budget courant, et non à un pourcentage du THDI.

La capacité du filtre AHF est exprimée en ampères, car l'unité injecte un courant de compensation réel. Enregistrez le courant de phase, le spectre, le rapport cyclique, le courant de neutre, la tension, le niveau de défaut et les futures augmentations de charge ; dimensionnez le filtre pour le courant harmonique, en tenant compte de la croissance définie et de la marge de déclassement en fonction de la température.

Le THDi est calculé par rapport au courant fondamental ; des pourcentages identiques peuvent donc représenter des demandes d'ampères harmoniques très différentes. Un bus faiblement chargé peut présenter un THDi élevé mais une demande modeste, tandis qu'un bus fortement chargé avec un THDi plus faible peut nécessiter un filtre plus important. Il est recommandé d'utiliser les ampères harmoniques en tenant compte des données thermiques du transformateur.

Définissez la demande harmonique avant de réserver la capacité AHF pour le courant réactif. Utilisez un générateur de courant variable (SVG) lorsque la compensation dynamique de la puissance réactive est prédominante ; envisagez un STATCOM pour la stabilisation de la tension moyenne au-delà du périmètre de l’AHF basse tension.

Tableau B : Matrice de sélection technique pour le chauffage harmonique des transformateurs

Boîtier représentatif pour centre de données 480 V en Amérique du Nord

Prenons l'exemple d'une extension de centre de données industriel typique en Amérique du Nord, et non d'un projet client nommé. Un transformateur sec de 480 V alimentait les redresseurs des onduleurs, les alimentations informatiques et les variateurs de fréquence du système de refroidissement. Le problème rencontré était l'élévation de la température dans la salle des transformateurs et des inquiétudes récurrentes concernant la température du conducteur neutre lors des pics de charge informatique.

L'équipe a enregistré le courant de phase et de neutre, la distorsion de tension, le spectre, le profil de charge, l'évolution de la température du transformateur et les modes de l'onduleur au niveau du point de couplage commun. Les modes de filtrage ou de dérivation de l'onduleur et la fréquence du variateur de fréquence peuvent modifier le spectre ; une seule mesure ne permet donc pas de déterminer le fonctionnement nominal.

La solution retenue a consisté à utiliser un filtre actif d'harmoniques à quatre fils sur le bus 480 V, avec des transformateurs de courant mesurant le courant de charge non linéaire. L'analyse a permis d'allouer de la capacité aux harmoniques dominantes et au courant homopolaire, puis d'évaluer la capacité de puissance réactive restante et la compatibilité avec l'onduleur, l'impédance du transformateur, les dispositifs de protection et la configuration du neutre.

En l'absence d'un rapport d'essais de projet vérifié, le résultat post-installation demeure une condition d'acceptation : réduction des courants harmoniques en amont et du courant de neutre lié au triplen, ainsi que stabilité de la température du transformateur dans des conditions de charge et ambiantes adaptées. La mise en service doit également vérifier la conformité aux exigences applicables de la norme IEEE 519 et des réglementations locales du distributeur d'électricité au niveau du point de couplage commun (PCC).

FAQ

Comment dimensionner un AHF pour protéger un transformateur ?

Commencez par mesurer le courant harmonique en ampères, et non seulement le THDi. Ajoutez le facteur de marche requis, la croissance future de la charge non linéaire, le courant de neutre nécessaire, la réduction de puissance due à la température ambiante et les fonctions de contrôle susceptibles de partager la capacité. Comparez ensuite les pertes résiduelles du transformateur et le risque de points chauds avec les recommandations du fabricant concernant les charges harmoniques.

L'installation d'AHF nécessite-t-elle un arrêt ?

Les travaux de raccordement au niveau du jeu de barres de distribution nécessitent généralement une procédure d'isolation approuvée. La planification de l'installation permet de réduire la durée de l'interruption de service grâce à l'utilisation de panneaux préfabriqués, au cheminement des câbles, à la préparation des transformateurs de courant et à la coordination des protections. Toutefois, aucun raccordement électrique ne doit être effectué sur un jeu de barres sous tension, sauf si la procédure de sécurité qualifiée du site l'autorise explicitement.

Un AHF peut-il fonctionner avec des batteries de condensateurs, des systèmes UPS et des générateurs ?

C’est possible, à condition que l’analyse technique porte sur la résonance, l’interaction des commandes, l’impédance du générateur, les modes de l’onduleur, les paramètres de protection et l’emplacement du point de raccordement commun (PCC). Un convertisseur AHF ne remplace pas la correction d’un problème de résonance de la batterie de condensateurs ou d’un conducteur neutre sous-dimensionné.

Quels types de maintenance les équipes d'approvisionnement doivent-elles prévoir ?

Planifiez des inspections périodiques des filtres à air, des ventilateurs, des bornes, des connexions des transformateurs de courant, des alarmes, des journaux de contrôle et de la température des armoires. Dans les locaux chauds ou poussiéreux, les intervalles de maintenance doivent être adaptés aux conditions réelles de contamination et de fonctionnement, et non pas se baser uniquement sur un calendrier standard.

Conclusion : Protégez la marge thermique avant qu'elle ne devienne défaillante.

Un filtre harmonique actif contribue à prolonger la durée de vie du transformateur en réduisant le courant harmonique qui génère un excès de courant.²Les pertes par effet Joule, les pertes par courants de Foucault, l'échauffement du neutre et les contraintes thermiques répétées peuvent être à l'origine de problèmes. Un dimensionnement précis, basé sur des mesures, une analyse à quatre fils en présence d'harmoniques de rang 3, une vérification de la capacité à pleine charge à 45 °C le cas échéant et une mise en service dans des conditions de charge adaptées peuvent également être en cause.

YT Electric peut vous accompagner dans cette évaluation en réalisant une analyse du spectre harmonique, une étude de la capacité AHF, une évaluation de la topologie et des contrôles d'intégration pour les transformateurs, les systèmes UPS, les batteries de condensateurs, les variateurs de fréquence, les équipements SVG et les barres omnibus alimentées par générateur. Veuillez soumettre le schéma unifilaire, les données du transformateur, le profil de charge et les mesures de qualité de l'énergie disponibles pour obtenir une recommandation technique.
