Un panneau de correction automatique du facteur de puissance peut présenter des commutations incorrectes, manquer sa cible ou déclencher de manière répétée les étages de condensateurs. Un panneau APFC nouvellement mis en service peut également tomber en panne dès le premier jour.
La cause n'est pas toujours un condensateur défectueux. L'installation du transformateur de courant, les réglages du contrôleur, les harmoniques, les composants de commutation et les variations de charge peuvent tous empêcher un fonctionnement correct.
Le dépannage doit s'appuyer sur des mesures plutôt que sur un remplacement par tâtonnement.
Un panneau APFC commute les condensateurs pour fournir la puissance réactive requise par les charges inductives. Il intègre un contrôleur, une entrée de transformateur de courant, des condensateurs, des dispositifs de commutation, une protection et, le cas échéant, des réacteurs de désaccord.
Le contrôleur mesure la tension et le courant, calcule la demande réactive et sélectionne les étages nécessaires. Un défaut dans cette chaîne entraîne une compensation incorrecte.
| Faute | Indication typique | Premier contrôle |
|---|---|---|
| Installation du CT incorrecte | Le contrôleur affiche un facteur de puissance ou une direction incorrects. | Position, phase et polarité du CT |
| Étage de condensateur défaillant | L'étage est activé, mais le facteur de puissance ne change quasiment pas. | État du courant d'étage et du fusible |
| Paramètres de la manette incorrects | Facteur de puissance capacitif, à réponse retardée ou en avance de phase | Valeur cible, C/k et délai de commutation |
| Distorsion harmonique | Surchauffe du condensateur, bruit ou défaillance répétée du fusible | THDi, THDv et courant du condensateur |
| La charge change trop rapidement | L'objectif n'est atteint que brièvement. | Évolution de la charge et temps de réponse |
| dimensionnement incorrect des pas | Passage fréquent d'un étage à l'autre | Rapport de pas et taille minimale du pas |
| Température excessive du panneau | Alarmes thermiques ou durée de vie réduite du condensateur | Ventilation, ventilateurs et raccordements |
Le transformateur de courant est l'élément de détection du contrôleur. Un conducteur, une polarité ou une référence de phase incorrects peuvent inverser ou fausser sa mesure de puissance réactive.
Le transformateur de courant (TC) doit normalement mesurer le courant de charge et le courant du condensateur. Sur une ligne d'alimentation, il se peut qu'il ne détecte pas les résultats de commutation. Les arrivées en parallèle peuvent nécessiter une logique dédiée.
Vérifiez le rapport de transformation, le sens de rotation, la polarité, la phase assignée et la tension de référence du transformateur de courant par rapport au schéma du contrôleur.

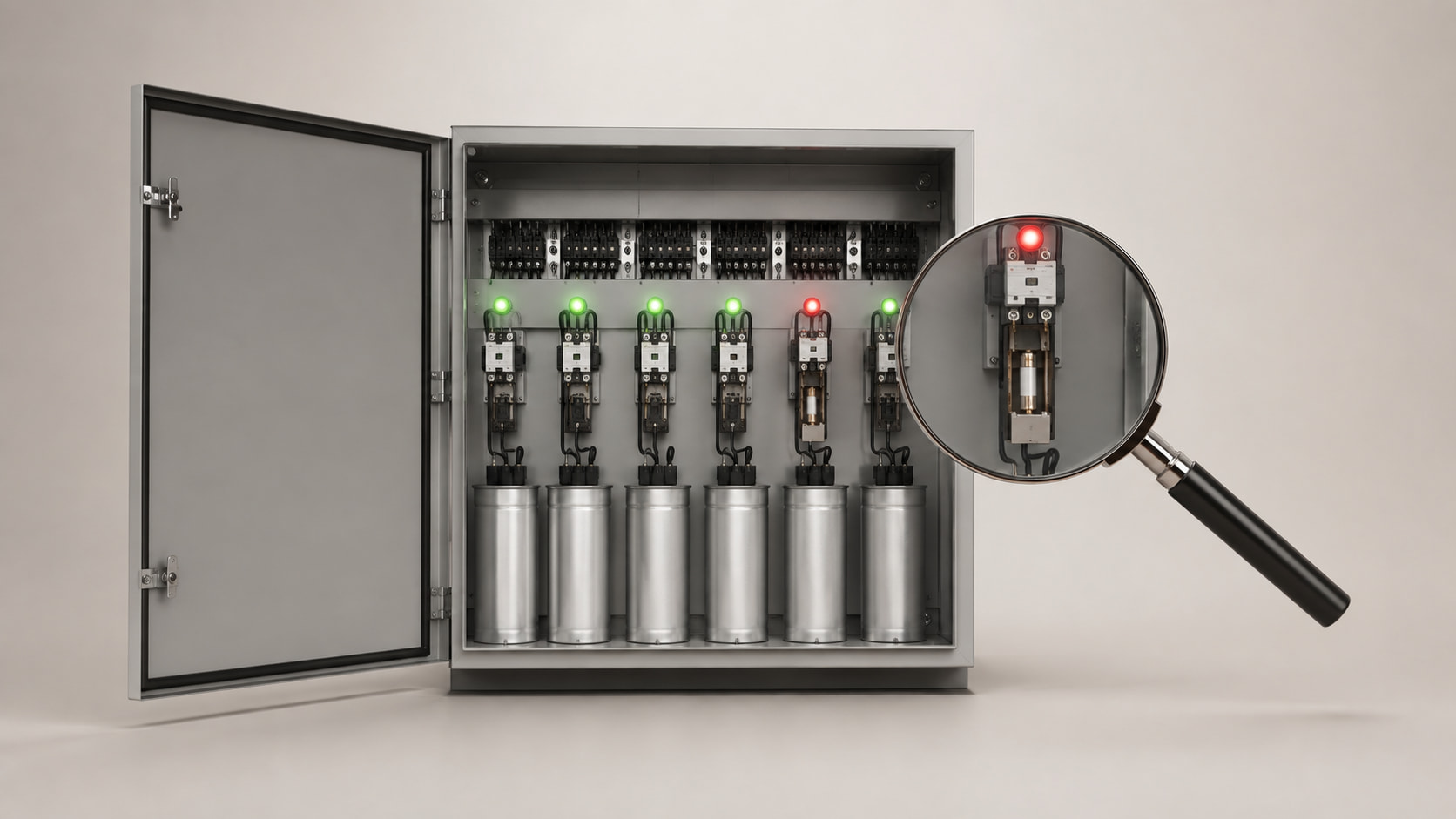

Le contrôleur peut indiquer un étage connecté même lorsqu'un fusible, un contacteur, un condensateur ou un conducteur est défectueux.
Mesurez chaque étage et comparez son courant à la valeur attendue à la tension réelle :
I = Q ÷ (√3 × V)
Les courants de phase doivent être équilibrés. Une absence ou une faiblesse de courant indique un défaut nécessitant une réparation.
Des réglages incorrects peuvent faire en sorte qu'un panneau en bon état se comporte comme un panneau défectueux. Vérifiez le facteur de puissance cible, le rapport de transformation du transformateur de courant, le plus petit pas, la valeur C/k et les délais de commutation.
Une valeur de réponse incorrecte peut bloquer la commutation ou connecter un trop grand nombre d'étages. Des délais courts augmentent l'usure ; des délais longs entraînent une sous-compensation des charges.
Une valeur cible inutilement proche de l'unité peut engendrer un facteur de puissance capacitif lorsque la charge diminue.
L'impédance d'un condensateur diminue lorsque la fréquence augmente, attirant les courants harmoniques générés par les charges non linéaires. Il peut en résulter une surintensité, une surchauffe, un gonflement ou la fusion du fusible.
Les condensateurs peuvent également entrer en résonance avec l'inductance du réseau et amplifier la distorsion à proximité d'un ordre harmonique dominant.
Mesurez le courant et les harmoniques avant de remplacer un fusible présentant des défaillances répétées. Les systèmes comportant de nombreuses charges non linéaires peuvent nécessiter des réacteurs désaccordés ou un filtre harmonique actif.
Les batteries à contacteurs conviennent aux variations de charge progressives, mais peuvent être trop lentes pour les soudeuses, les grues, les ascenseurs et les laminoirs.
La demande réactive peut évoluer à nouveau avant que le contrôleur n'ait terminé son délai et n'ait effectué une commutation fixe. Un fonctionnement fréquent réduit également la durée de vie des composants.
Les solutions comprennent la commutation par thyristors, une compensation SVG ou hybride.
Si la valeur minimale du condensateur est trop élevée, son raccordement peut faire passer le système d'un facteur de puissance inductif à un facteur de puissance capacitif. Son débranchement ramène le système à un facteur de puissance inductif.
Ce comportement erratique engendre des commutations inutiles et empêche une correction stable.
Vérifiez le profil de charge, le pas minimal et la séquence. Les condensateurs vieillissants peuvent également fournir une puissance réactive inférieure à celle indiquée sur leur plaque signalétique (kVAr).
Les condensateurs, réacteurs, contacteurs et barres omnibus produisent de la chaleur. Une ventilation obstruée, des ventilateurs défectueux, la poussière ou une température ambiante élevée peuvent entraîner un dépassement des limites de fonctionnement des composants.
Les connexions desserrées créent une résistance et des points chauds qui endommagent les bornes et l'isolation sans déclencher le disjoncteur.
Utilisez l'imagerie thermique en charge. Vérifiez les ventilateurs, les filtres, les bornes et toute décoloration. Isolez et déchargez les condensateurs avant toute intervention interne.
| Symptôme | Cause probable | Que mesurer ou inspecter |
| Le facteur de puissance ne s'améliore pas. | Étape échouée, erreur de CT ou kVAr insuffisant | Courant d'étage, câblage du TC et demande réactive |
| Le facteur de puissance devient prépondérant. | Capacité excessive ou réglage du contrôleur | kVAr, facteur de puissance cible et taille du pas |
| Les étapes changent de façon répétée | Le plus petit pas est trop grand ou la charge est instable. | Tendances de commutation des journaux et de la charge |
| Les fusibles du condensateur sautent constamment. | Courant harmonique, résonance ou condensateur défectueux | Spectre, courant et capacité du condensateur |
| Les condensateurs gonflent ou fuient | Overtemperature, overvoltage or ageing | Voltage, temperature and physical condition |
| Contactor chatters or burns | Low control voltage or excessive switching | Coil voltage and switching frequency |
| Controller shows an unrealistic value | CT ratio, polarity or phase-reference error | Wiring and controller configuration |
Measure at the panel incomer and compare the results with the controller display. Record:
Voltage and phase current
kW, kVAr, kVA and power factor
True and displacement power factor
Current and voltage THD
Individual harmonic orders
Current of every capacitor stage
Panel temperature and switching sequence
Determine whether the fault is continuous or load-dependent. Test stages individually where permitted. Verify isolation and discharge before handling capacitor circuits.
| Confirmed problem | Suitable corrective action |
| Incorrect CT signal | Correct its position, ratio, polarity and phase reference |
| Failed capacitor stage | Replace the defective fuse, contactor or capacitor after finding the cause |
| Poor controller response | Reconfigure the target, C/k value, delays and step sequence |
| Harmonic overload | Apply detuning, harmonic filtering or redesigned compensation |
| Rapid reactive-power variation | Use thyristor switching, SVG or hybrid compensation |
| Stage hunting | Reduce the smallest step or revise the stage ratio |
| Excessive temperature | Restore ventilation and repair loose or overloaded connections |
The panel may be undersized, its CT incorrect or its stages failed. Harmonics can also reduce true power factor.
Repeated failure may indicate overcurrent, resonance, excessive voltage, a damaged capacitor or incorrect fuse rating. Find the cause before replacement.
Continuous switching suggests rapidly changing load, an oversized minimum step, incorrect response settings or a faulty CT signal.
Yes, but harmonics must be evaluated. Capacitors may require detuned reactors, and they must not be connected directly to a VFD output.
Frequency depends on load, temperature, dust and switching duty. Check current, protection, ventilation, connections and overheating.
APFC troubleshooting must examine the complete system. CT errors, failed stages, harmonics, unsuitable steps and heat can produce similar symptoms.
Les mesures, les enregistrements de commutation et l'inspection thermique permettent de déterminer s'il convient de réparer un étage, de modifier les réglages, de revoir la séquence ou d'appliquer une compensation désaccordée ou dynamique.
Un processus structuré permet de rétablir une correction fiable tout en réduisant les pannes répétées et les remplacements inutiles.
