Dimensionnement des filtres harmoniques actifs : que se passe-t-il lorsque vous vous trompez
Découvrez comment le courant harmonique, les cycles de charge, la topologie, la température et la sélection SVG/AHF influencent les performances THDi.
Prenons l'exemple d'une usine textile équipée de dizaines de métiers à filer entraînés par des variateurs de fréquence (VFD). Un filtre harmonique actif (AHF) de 100 A est installé, mais le THDi au PCC ne passe que de 28 % à 19 %. L'unité fonctionne normalement ; elle est simplement trop petite pour le courant harmonique de pointe mesuré.
C'est une leçon courante lors de la mise en service : une capacité partielle produit une correction partielle.
Lors des phases de montée en puissance, le courant harmonique peut dépasser le courant nominal continu de l'AHF. Une fois que le module atteint sa limite de courant, les courants restants de 5e, 7e ordre et d'ordres supérieurs continuent de remonter vers le transformateur. Le dimensionnement correct doit donc provenir du courant harmonique mesuré sur l'ensemble du cycle de fonctionnement, et non de la seule puissance apparente en kVA du transformateur.
L'écart entre les attentes des fiches techniques et les performances sur le terrain commence souvent par des hypothèses de dimensionnement qui ne représentent pas les conditions réelles de production.
Un raccourci courant consiste à dimensionner un AHF comme un pourcentage fixe de la puissance en kVA du transformateur. Cela peut fournir une estimation initiale, mais cela ne tient pas compte de la diversité des charges, du spectre harmonique, de la distorsion existante, du facteur de crête ni des extensions futures.
Un transformateur de 2000 kVA alimentant six VFD à six impulsions — le courant harmonique suit la charge des variateurs, pas le calibre du transformateur. Si ces variateurs fonctionnent à 60 % de charge moyenne avec des cycles de montée fréquents, le spectre harmonique évolue. Le 5e harmonique peut atteindre 33 % du fondamental. Le 7e, encore 12 %. Ceux-ci s'additionnent en RMS, et non par simple addition arithmétique.
La distorsion de tension existante est un autre facteur. Si une distorsion est déjà présente au PCC, la commande et la sollicitation thermique de l'AHF peuvent différer d'un système alimenté par une forme d'onde de tension propre. Mesurez les harmoniques de tension et de courant avant la sélection finale.
Trois pièges dans lesquels le dimensionnement par règle empirique tombe facilement :
|
Comparaison |
Filtre harmonique passif |
Filtre harmonique actif (topologie à 3 niveaux) |
|
Méthode de compensation |
Circuit LC accordé fixe ciblant des ordres harmoniques spécifiques |
Onduleur PWM à IGBT injectant un courant égal et opposé sur tout le spectre |
|
Réponse aux variations de charge |
Statique — les performances diminuent lorsque le profil de charge évolue |
Dynamique, suivi en temps réel, réponse complète en moins de 10 ms |
|
Risque de résonance |
Élevé — crée des points de résonance parallèle avec l'impédance du système |
Faible — amortit activement la résonance au lieu d'en créer de nouvelles |
|
Encombrement physique |
Grandes inductances et condensateurs, généralement 2 à 3 fois le volume d'un AHF |
Modules de puissance compacts, options de montage mural disponibles |
|
Comportement à faible charge |
Risque de surcompensation en dessous de 50 % de charge |
Maintient le point de consigne de 10 % à 110 % du courant nominal |
|
Réduction du THDi |
Ramène généralement le niveau initial à 12-15 % |
Maintient un THDi |
Ces facteurs sont particulièrement importants lorsqu'une spécification de réseau ou de projet exige des performances THDi ou TDD au PCC. Un filtrage passif seul peut ne pas maintenir l'objectif lorsque le profil de charge change.
Les SVG et les AHF sont parfois comparés comme des solutions concurrentes, mais ils répondent à des problèmes principaux différents et doivent être sélectionnés à partir de mesures différentes.
Le SVG compense la puissance réactive fondamentale. Il corrige le facteur de puissance de déplacement. Il maintient la tension stable lors des démarrages de moteurs et des variations de charge. La boucle de contrôle se verrouille sur l'angle de phase de la tension fondamentale et synthétise le courant réactif en conséquence.
L'AHF compense le courant harmonique. Il ne se préoccupe pas du facteur de puissance à 50 ou 60 Hz. Il se préoccupe de 250 Hz, 350 Hz, 550 Hz — de chaque multiple entier de la fréquence fondamentale où les charges de redresseurs renvoient des distorsions vers le réseau.
Le terme "unité hybride" peut décrire différentes architectures. Vérifiez si la compensation de la puissance réactive et des harmoniques fonctionne simultanément, comment le courant de l'onduleur est priorisé et comment les performances évoluent à haute température ambiante ou à pleine charge.
|
Type de site |
Problème principal |
Configuration |
Logique de dimensionnement |
|
Usine textile, 30+ variateurs de fréquence |
THDi élevé (25-40 %), facteur de puissance de déplacement modéré (0,75-0,85) |
AHF principal, batterie de condensateurs fixe pour la puissance réactive de base |
Dimensionner l'AHF pour le courant harmonique maximal mesuré + une marge de 25 %. Utiliser une topologie à 3 niveaux si la contrainte thermique est importante |
|
Ligne de soudage automobile |
Pics harmoniques sévères, flicker de tension, facteur de puissance chutant vers 0,6 pendant les cycles de soudage |
AHF+SVG hybride, bus CC partagé |
AHF dimensionné pour les pics harmoniques. SVG dimensionné pour la variation réactive maximale sur un cycle de production complet |
|
Centre de données, onduleurs + variateurs de fréquence de refroidissement |
Surcharge du neutre, THDi de 15-20 %, facteur de puissance déjà >0,95 grâce aux onduleurs |
AHF à 4 fils |
Dimensionner selon le courant neutre mesuré, et non selon le courant de phase. Le 3e harmonique domine |
|
Convoyeur minier, démarreurs progressifs |
Creux de tension au démarrage du moteur, faible facteur de puissance à faible charge, harmoniques modérés |
SVG principal, filtre passif pour le 5e harmonique |
SVG dimensionné pour la demande en kvar au démarrage. Filtre passif uniquement pour la charge harmonique en régime permanent |
|
Sous-station d'alimentation d'un four électrique à arc en acier |
Flicker de tension, variation réactive sévère, injection d'harmoniques d'arc |
STATCOM MT ou batterie de SVG BT |
Dimensionner pour l'objectif de réduction du flicker. L'étude de charge nécessite une résolution d'échantillonnage de 1 ms |

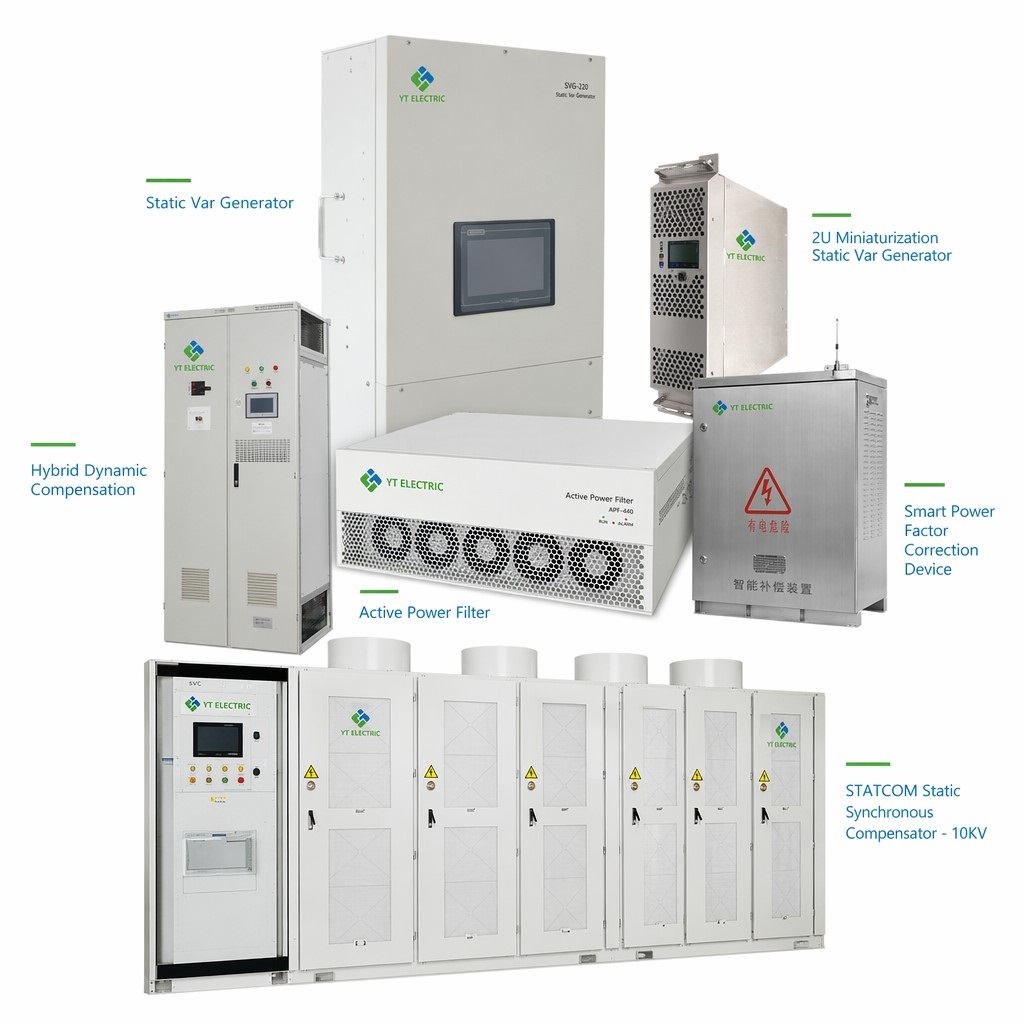

Produits pour les solutions de qualité de l'énergie
Les caractéristiques nominales des semi-conducteurs et des modules dépendent de conditions thermiques définies. Les locaux électriques réels peuvent fonctionner à 40-50 °C, donc la courbe complète de déclassement de l'équipement est plus importante qu'un simple courant indiqué sur la plaque signalétique.
À mesure que les températures ambiante et de jonction augmentent, le courant continu disponible peut diminuer. Vérifiez la courbe de déclassement du fabricant, la ventilation de l'armoire, l'altitude, la charge de poussière et la température mesurée sur le lieu réel d'installation.
Une topologie à trois niveaux répartit la tension du bus CC entre des états de commutation supplémentaires, réduisant la contrainte de tension par dispositif et permettant une forme d'onde de sortie à ondulation plus faible. L'avantage thermique pratique dépend du semi-conducteur, de la fréquence de commutation, de la conception du refroidissement et de la stratégie de contrôle.
En Asie du Sud-Est, au Moyen-Orient et dans d'autres installations en climat chaud, la marge thermique est un critère de sélection essentiel. Un filtre doit maintenir la sortie requise pendant la période de production la plus chaude sans déclassements thermiques répétés ni arrêts.
Pratique recommandée : mesurez la température à l'emplacement prévu du tableau. Si elle dépasse 35 °C, utilisez les données de déclassement haute température ambiante du fabricant et envisagez une conception à trois niveaux ou avec refroidissement renforcé.
Une méthode pratique pour réduire le risque de sous-dimensionnement consiste à enregistrer la qualité de l'énergie pendant au moins 72 heures avant la sélection finale. Une surveillance plus longue peut être nécessaire pour les charges saisonnières ou par lots.
La fenêtre d'enregistrement doit couvrir un cycle de production représentatif : démarrage, montée en charge, régime établi et arrêt. Pour les charges intermittentes telles que le soudage, incluez le programme de fonctionnement au pire cas. Les mesures à faible charge seules peuvent ne pas détecter le courant harmonique de pointe.
Les données vous indiquent clairement :
·THDi réel à chaque niveau de charge
·Quels rangs harmoniques dominent — tous les filtres ne traitent pas tous les rangs de la même manière
·La distorsion de tension harmonique en amont provenant du réseau
·L'amplitude et la vitesse des variations réactives
·Le courant du neutre — souvent le seul chiffre qui détermine le choix entre un AHF à 3 fils et à 4 fils
Sans données mesurées, la sélection reste une estimation. Un audit du site fournit les informations nécessaires pour dimensionner un système qui fonctionne à pleine charge de production et à la température ambiante réelle.
Q : Puis-je installer un AHF sans arrêter l'usine ?
R : L'AHF se connecte en parallèle, mais l'installation des TC et les travaux sur le départ peuvent nécessiter l'isolement du jeu de barres surveillé. Planifiez l'étendue de la coupure avec l'équipe électrique du site et suivez la procédure de sécurité approuvée.
Q : Ma charge change selon les saisons. Comment dois-je dimensionner l'AHF ?
R : Utilisez la mesure représentative du courant harmonique au pire cas et incluez une marge de conception convenue. Pour les pics saisonniers courts, un système modulaire peut offrir une voie d'extension pratique.
Q : Quelle maintenance nécessite un AHF à trois niveaux ?
R : Suivez le manuel du produit. Les tâches typiques comprennent le nettoyage des filtres, l'inspection des ventilateurs et des bornes, l'examen des alarmes et des relevés de température, ainsi que la vérification des performances de compensation. L'intervalle dépend de la poussière, de la température ambiante et des heures de fonctionnement.
Q : Un SVG peut-il fonctionner avec des batteries de condensateurs existantes ?
R : Oui, lorsque les commandes sont coordonnées. La batterie de condensateurs peut prendre en charge la demande réactive de base tandis que le SVG gère les variations rapides. Vérifiez les seuils de commutation, le positionnement des TC, le désaccordage et le facteur de puissance cible afin d'éviter les oscillations ou la surcompensation.
Découvrez les spécifications des produits YT Electric et les conseils d'application : https://www.ytelect.com/blog/guide-to-selecting-active-harmonic-filters_b321
Référence : IEEE 519-2022, norme IEEE pour le contrôle des harmoniques dans les systèmes électriques : https://standards.ieee.org/ieee/519/10677/
Besoin d'une solution spécifique au site ? Partagez votre schéma unifilaire, votre liste de charges, votre facteur de puissance mesuré, vos données THDi/TDD et vos conditions ambiantes avec YT Electric. Nos ingénieurs commerciaux peuvent examiner les données et préparer une proposition technique.
