Vous êtes-vous déjà demandé pourquoi certains appareils électroniques fonctionnent silencieusement et sans surchauffe, tandis que d'autres semblent gaspiller de l'énergie ? Le secret réside souvent dans une technologie cachée appelée Correction active du facteur de puissance (APFC) .

Avec le renforcement des normes internationales telles que la CEI 61000-3-2, la correction active du facteur de puissance (APFC) n'est plus un luxe, mais une exigence fondamentale pour tout concepteur ou acquéreur d'électronique de puissance moderne. Ce guide explique en détail pourquoi la correction active du facteur de puissance représente l'avenir de l'efficacité énergétique.

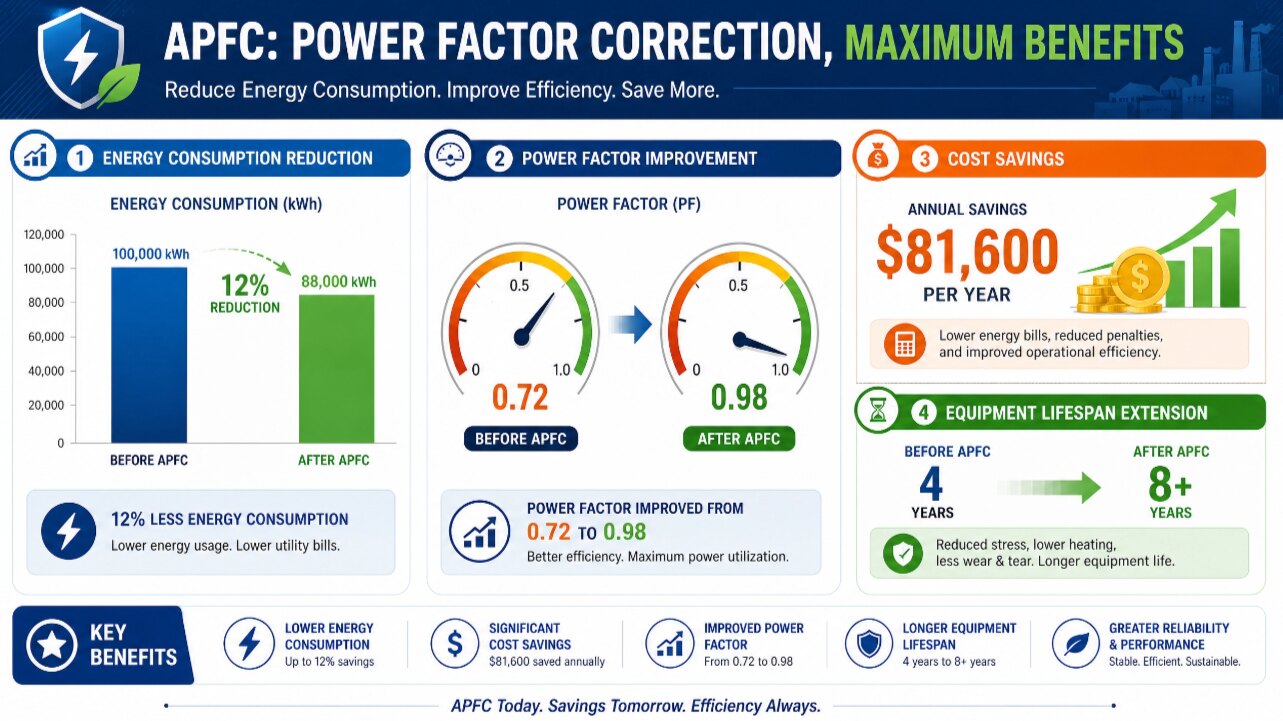

1. Qu'est-ce que la correction active du facteur de puissance exactement ?

Pour comprendre la correction active du facteur de puissance, il faut d'abord examiner le problème qu'elle résout : le facteur de puissance (FP). En termes simples, le FP mesure l'efficacité avec laquelle un appareil utilise l'électricité qu'il consomme.

Les appareils traditionnels génèrent souvent du « bruit » sur le réseau électrique. Ce bruit est appelé distorsion harmonique totale (THD). Alors que la correction passive du facteur de puissance (PFC) utilise des composants simples et robustes pour y remédier, la correction active du facteur de puissance (APFC) utilise un contrôleur PFC intelligent et des commutateurs à haute vitesse pour résoudre le problème de manière active.

Les principaux avantages :

• Efficacité maximale : l'APFC porte le facteur de puissance à un niveau quasi parfait de 0,99.
• Tension universelle : un seul appareil peut fonctionner entre 85 V et 265 V sans interrupteur manuel.
• La taille compte : les systèmes APFC sont beaucoup plus légers et plus petits que les anciennes versions passives.

2. Comment fonctionne un circuit APFC ?

Imaginez un étage APFC comme un régulateur de trafic intelligent pour l'électricité. Il se situe juste après le pont redresseur et garantit que le courant circule sous forme d'une onde sinusoïdale régulière.

Le processus en trois étapes :

1. Détection : Le circuit intégré de contrôle PFC surveille l'onde CA entrante.
2. Commutation : Elle utilise un MOSFET (ou un FET GaN moderne) pour pulser l'électricité des milliers de fois par seconde.
3. Amplification : Cette commutation à haute fréquence stocke l'énergie dans une inductance d'amplification et la libère progressivement dans un condensateur de forte capacité.

Cette «mise en forme» active du courant garantit la propreté du réseau électrique et le bon fonctionnement de votre appareil.

3. CCM vs. CrM : Quel mode est le meilleur ?

Les circuits APFC ne sont pas tous conçus de la même manière. Les ingénieurs choisissent différents « modes de conduction » en fonction du niveau de puissance du dispositif.

Mode de conduction continue (CCM)

C'est le composant essentiel des appareils à forte consommation comme les serveurs. Il assure un courant constant à travers l'inductance, ce qui réduit les contraintes sur les composants mais nécessite une commande plus complexe.

Mode de conduction critique (CrM)

Fréquemment utilisé dans l'éclairage LED, le mode CrM (également appelé mode de transition) s'active précisément lorsque le courant atteint zéro. Ce procédé, appelé commutation à courant nul (ZCS), est idéal pour économiser l'énergie dans les installations de moyenne puissance.

4. Pourquoi 2026 est l'année du GaN et du SiC dans les APFC

Le changement le plus important survenu récemment dans la technologie APFC est l'abandon du silicium traditionnel. De nouveaux matériaux comme le nitrure de gallium (GaN) et le carbure de silicium (SiC) bouleversent la donne.

• Diodes SiC : Celles-ci ont un temps de récupération inverse nul, ce qui les rend parfaites pour les étages APFC CCM.
• Transistors GaN : ils peuvent commuter à des fréquences beaucoup plus élevées. Cela permet d’utiliser des inductances minuscules et de réduire la taille des blocs d’alimentation à un niveau jamais atteint.

5. Résumé : Pourquoi vous devriez vous en soucier Qualité de l'énergie

En fin de compte, la correction active du facteur de puissance (APFC) ne se résume pas à de simples chiffres. Elle concerne la qualité de l'énergie. Une APFC de haute qualité permet d'éviter :

• Surchauffe du câblage de bureau.
• Interférence avec des équipements médicaux ou audio sensibles.
• Gaspillage d'énergie entraînant une hausse des coûts d'électricité pour les utilisateurs industriels.

Que vous soyez un ingénieur à la recherche d'un contrôleur PFC ou un consommateur souhaitant une alimentation 80 PLUS Titanium, la technologie APFC rend tout cela possible.

Foire aux questions (FAQ)

Le PFC actif est-il meilleur que le PFC passif ?

Oui. La correction active du facteur de puissance (PFC) offre un rendement plus élevé (jusqu'à 99 %), prend en charge une tension d'entrée universelle et est beaucoup plus petite et plus légère que les conceptions passives.

L'APFC réduit-il la distorsion harmonique ?

Absolument. C'est l'outil principal utilisé pour respecter les réglementations relatives au THD et garantir la conformité aux normes CEM dans le monde entier.

Quels sont les composants d'un étage APFC ?

Un étage typique comprend un contrôleur PFC, une inductance de surtension, un MOSFET de puissance, une diode de récupération rapide et un condensateur de sortie.
