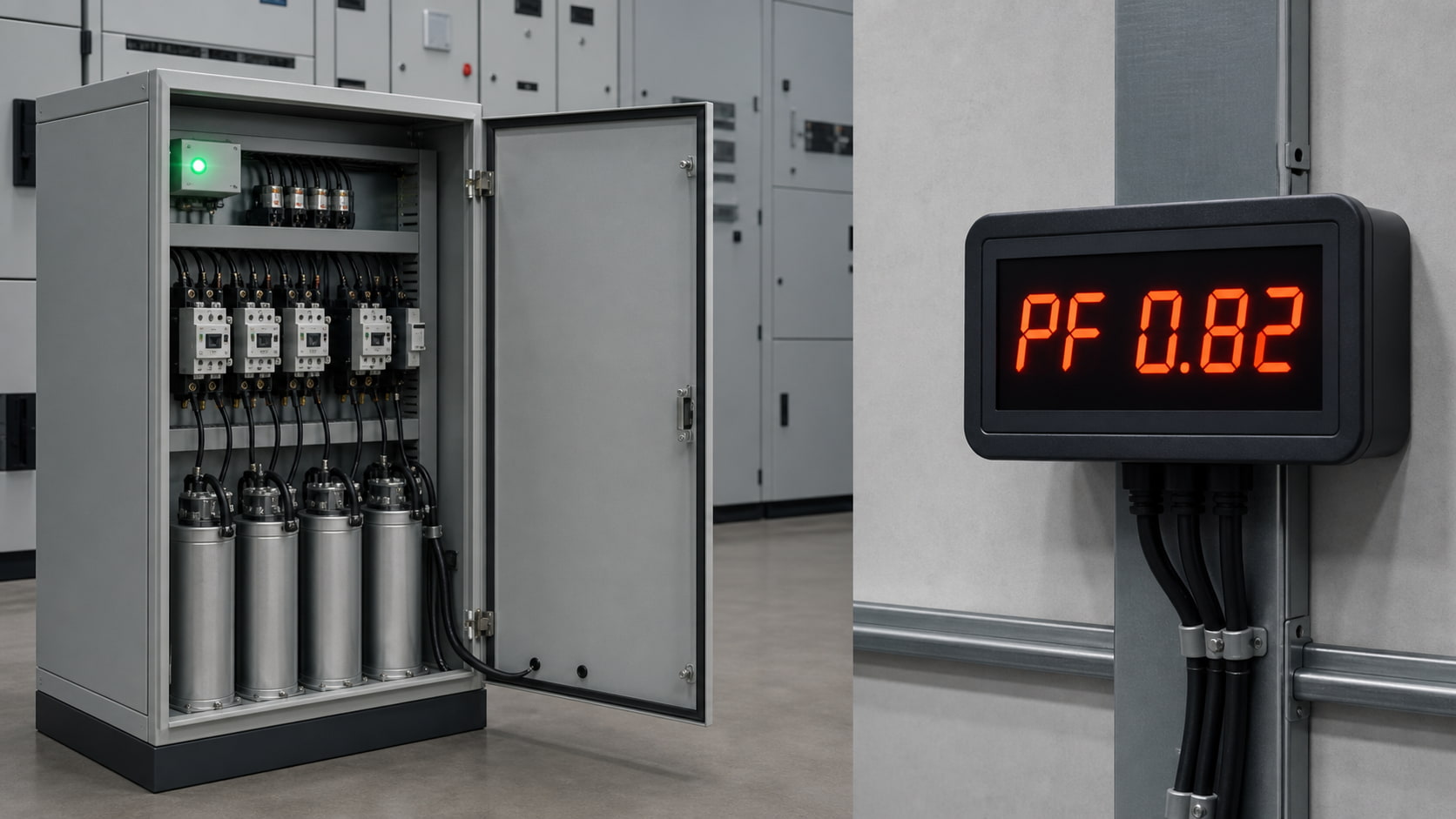

Pourquoi le facteur de puissance est-il toujours faible après l'installation d'une batterie de condensateurs ?

L'installation d'une batterie de condensateurs devrait améliorer le facteur de puissance, réduire la demande de puissance réactive et libérer de la capacité dans les transformateurs et les câbles. Cependant, certaines installations constatent que leur facteur de puissance reste inférieur à l'objectif fixé par le réseau électrique, même après la mise en service de la batterie de condensateurs.

Cela ne signifie pas nécessairement que la batterie de condensateurs est défectueuse. La cause peut être un dimensionnement incorrect, des variations de charge, une distorsion harmonique, des réglages de contrôleur inadéquats, des étages de condensateurs défaillants ou des mesures effectuées au mauvais endroit.

Trouver la solution adéquate commence par comprendre ce qu'une batterie de condensateurs peut – et ne peut pas – corriger.

Comment un banc de condensateurs améliore-t-il le facteur de puissance ?

Les moteurs, transformateurs, pompes et compresseurs nécessitent de la puissance réactive pour produire des champs magnétiques. Cette demande de puissance réactive provoque un déphasage entre le courant et la tension, ce qui diminue le facteur de puissance du moteur volumétrique.

Un banc de condensateurs fournit localement de la puissance réactive capacitive, réduisant ainsi le courant réactif prélevé sur le réseau en amont.

Le facteur de puissance se calcule comme suit :

Facteur de puissance = Puissance active (kW) ÷ Puissance apparente (kVA)

La capacité requise du condensateur peut être estimée à l'aide de :

Qc = P × (tan φ₁ − tan φ₂)

Où Qc est la compensation requise en kVAr, P est la charge active en kW, φ₁ représente le facteur de puissance existant et φ₂ représente la cible.

Ce calcul est valable pour des charges stables présentant une faible distorsion harmonique. Les systèmes électriques modernes sont souvent plus complexes.

PourquoiFacteur de puissanceRester bas ?

1. La batterie de condensateurs est sous-dimensionnée.

Il est possible que le dimensionnement de la batterie de condensateurs ait été effectué en fonction de la charge initialement raccordée, et non de la demande de fonctionnement actuelle de l'installation. L'ajout de moteurs, de lignes de production ou d'équipements de climatisation peut accroître la puissance réactive après l'installation.

Un sous-dimensionnement peut également survenir lorsque l'objectif de conception est trop faible. Un banc de batteries conçu pour améliorer le facteur de puissance de 0,80 à 0,90 n'atteindra pas nécessairement l'exigence du réseau électrique de 0,95 ou 0,98.

Mesurez la puissance maximale réelle (kW et kVAr) dans des conditions de fonctionnement représentatives. Ne dimensionnez pas le banc de batteries uniquement en fonction de la capacité du transformateur.

2. La charge change trop rapidement

Les batteries de condensateurs automatiques compensent par paliers fixes. Un contrôleur active ou désactive ces paliers après avoir détecté une variation de la demande en énergie réactive.

Ce système convient aux charges stables, mais peut s'avérer trop lent pour les machines à souder, les grues, les ascenseurs, les laminoirs et autres équipements à variation rapide. La compensation requise peut évoluer avant que la banque ne réagisse.

Un générateur statique de puissance réactive (GSP) fournit une puissance réactive variable en continu avec une réponse beaucoup plus rapide. Un système hybride peut également utiliser des condensateurs pour la charge de base stable et un GSP pour les fluctuations rapides.

3. Les harmoniques diminuent le facteur de puissance réel

Un banc de condensateurs corrige le facteur de puissance par déplacement. Il ne supprime pas les courants distordus produits par des charges non linéaires telles que les variateurs de fréquence, les systèmes d'alimentation sans coupure (UPS), les redresseurs, les chargeurs de véhicules électriques et les alimentations à découpage.

Le facteur de puissance réel inclut à la fois le déphasage et la distorsion du signal. Une installation peut donc présenter un facteur de puissance de déphasage de 0,98 alors que son facteur de puissance réel reste nettement inférieur.

L'ajout de condensateurs supplémentaires risque d'aggraver la situation. En effet, les condensateurs peuvent interagir avec l'inductance du système et créer une résonance harmonique, amplifiant ainsi la distorsion du courant ou de la tension. Les bancs de condensateurs corrigent le facteur de puissance par déplacement, tandis que l'atténuation des harmoniques requiert une approche différente.Schneider Electric

Avant d'augmenter la capacité du condensateur, mesurez :

• Facteur de puissance réel et de déplacement

• Distorsion harmonique totale (THD) du courant et de la tension

• ordres harmoniques individuels

• Courant du condensateur

Lorsque les harmoniques sont responsables du faible facteur de puissance résiduel, un filtre harmonique actif peut être nécessaire.

4. Le contrôleur reçoit un signal erroné.

Un banc de condensateurs automatique nécessite des mesures précises de tension et de courant. Si le transformateur de courant est mal installé, branché avec une polarité inversée ou connecté à la mauvaise phase, le contrôleur risque de commuter incorrectement.

Le transformateur de courant doit normalement mesurer à la fois le courant de charge et l'effet de la batterie de condensateurs. Les paramètres importants sont les suivants :

• Rapport CT et polarité

• Référence de phase de tension

• Facteur de puissance cible

• Délais de commutation et de reconnexion

• séquence d'étapes

• valeur C/k ou de courant de réponse

Ces paramètres doivent être vérifiés lors de la mise en service et après toute modification importante du système de distribution.

5. Une ou plusieurs étapes de condensateur ont échoué.

A controller may show that a stage is connected even when that stage is no longer producing its rated output.

Possible causes include blown fuses, damaged contactors, deteriorated capacitors, failed reactors, loose connections or excessive temperature. Capacitance can also decline with age, gradually reducing the available kVAr.

Measure the current of each stage and compare it with the expected value at the actual operating voltage. Capacitor current, connections and protection fuses should be checked periodically, especially after nonlinear loads are added.ABB

6. The Bank Is Not Producing Its Nameplate kVAr

Capacitor output changes approximately with the square of voltage:

Qc actual = Qc rated × (V actual ÷ V rated)²

A capacitor rated at 50 kVAr and 440 V will produce only about 41.3 kVAr when operated at 400 V:

50 × (400 ÷ 440)² ≈ 41.3 kVAr

This difference can leave the system under-compensated even when the nameplate total appears sufficient. Voltage rating, system frequency, reactor configuration and actual bus voltage must all be considered.

7. The System Has Significant Phase Unbalance

A conventional three-phase capacitor bank supplies equal compensation across all three phases. It cannot independently follow a system in which one phase requires more reactive compensation than the others.

This is common in buildings and facilities with many single-phase loads. The bank may overcompensate one phase while another remains under-compensated.

Measure current, power factor and reactive power on each phase. An SVG with independent phase compensation may be more suitable when the imbalance changes with operating conditions.

How to Diagnose Low Power Factor Correctly

Use a power-quality analyzer at the point where the utility measures the installation. Record at least one complete operating cycle instead of relying on a single reading.

The survey should include:

1. kW, kVAr, kVA and power factor

2. True and displacement power factor

3. THDi and THDv

4. Individual phase currents

5. Capacitor-stage status

6. Load changes over time

7. Measurements with the bank connected and disconnected

These results will show whether the facility needs additional capacitance, maintenance, harmonic filtering or faster reactive power compensation.

Choosing the Correct Solution

Foire aux questions

Pourquoi le facteur de puissance s'est-il amélioré sans atteindre l'objectif ?

Le banc de batteries peut être sous-dimensionné, un ou plusieurs étages peuvent être défaillants, ou sa puissance de sortie réelle peut être inférieure en raison de la tension de fonctionnement. La distorsion harmonique peut également maintenir le facteur de puissance réel en dessous du facteur de puissance de déplacement.

Puis-je résoudre le problème du faible facteur de puissance en ajoutant plus de condensateurs ?

Il est impératif d'effectuer des mesures au préalable. Une capacité supplémentaire peut engendrer un facteur de puissance capacitif, une surtension ou une résonance harmonique. Il convient donc de vérifier au préalable les besoins réels en puissance réactive et les conditions harmoniques.

Un banc de condensateurs permet-il de réduire les harmoniques ?

Un banc de condensateurs standard ne supprime pas les harmoniques. Les réacteurs désaccordés contribuent à protéger les condensateurs et à éviter la résonance, tandis qu'un filtre harmonique actif compense le courant harmonique.

Quel facteur de puissance une installation industrielle doit-elle viser ?

La valeur cible appropriée dépend du tarif du fournisseur d'électricité et des exigences du réseau. De nombreuses installations visent un facteur de puissance d'au moins 0,95, tandis que d'autres visent 0,98. Un fonctionnement inutilement proche de l'unité peut engendrer un facteur de puissance capacitif en période de faible charge.

Quand faut-il unSVGpeut-on l'utiliser à la place d'une batterie de condensateurs ?

Un générateur de courant variable (GV) convient lorsque la demande réactive varie rapidement, qu'un réglage précis est nécessaire, que les phases sont déséquilibrées ou qu'une compensation inductive et capacitive est requise. Les batteries de condensateurs restent économiques pour les charges réactives de base stables.

Conclusion

Un faible facteur de puissance après l'installation d'une batterie de condensateurs ne doit pas être automatiquement corrigé par l'ajout de kVAr. Les causes peuvent être une capacité insuffisante, une commutation lente, des harmoniques, des réglages de contrôleur incorrects, des composants défectueux, une tension de fonctionnement trop basse ou un déséquilibre de phase.

Une étude complète de la qualité de l'énergie fournit les informations nécessaires pour réparer le banc existant ou déterminer si un désaccordage, un AHF, un SVG ou une solution hybride est plus approprié.
