5 erreurs courantes lors de la sélection d'équipements de qualité de l'énergie pour des applications industrielles

Dans les environnements industriels modernes, les lignes de production automatisées, les variateurs de fréquence (VFD), la robotique dynamique et les charges inductives importantes ont imposé des exigences sans précédent aux réseaux de distribution d'énergie.Investir dans des équipements de qualité de l'énergie est essentiel pour réduire les temps d'arrêt, éviter les pénalités des fournisseurs d'énergie et améliorer l'efficacité énergétique. Cependant, un mauvais choix de solution peut entraîner des pannes coûteuses, une instabilité du système et un gaspillage de capital..

Ci-dessous, notre équipe d'ingénieurs détaille les cinq erreurs les plus fréquentes commises par les responsables d'installations industrielles lors du choix des équipements de qualité de l'énergie, et comment les éviter..

1. Traitement isolé de l'atténuation des harmoniques et de la compensation de la puissance réactive

L'une des erreurs les plus fréquentes consiste à traiter la distorsion harmonique et le faible facteur de puissance comme des problèmes entièrement distincts.Les batteries de condensateurs traditionnelles sont conçues exclusivement pour la compensation de la puissance réactive.Cependant, dans les environnements dominés par des charges non linéaires (telles que les variateurs de fréquence, les redresseurs et les fours à arc), le raccordement de condensateurs non accordés peut déclencher une résonance harmonique..

Le risque technique :Les courants harmoniques amplifiés peuvent provoquer une surchauffe des transformateurs, le déclenchement des disjoncteurs et une défaillance prématurée des condensateurs. Les installations modernes nécessitent des solutions intégrées, telles que des systèmes dynamiquesFiltres harmoniques actifs (AHF)ou des topologies de compensation hybrides, qui neutralisent simultanément les harmoniques jusqu'au 50e ordre tout en assurant une correction instantanée de la puissance réactive.

2. Se fier aux données de la plaque signalétique au lieu des mesures en temps réel sur le terrain

Dimensionner un équipement en se basant uniquement sur les caractéristiques indiquées sur sa plaque signalétique ou sur les fiches techniques générales est une recette pour sur- ou sous-dimensionner votre solution.Les valeurs nominales indiquées sur la plaque signalétique représentent la consommation maximale théorique en continu, et non les profils de fonctionnement réels, les cycles de service ou les fluctuations de charge dynamiques..

Avant d'acheterGénérateurs statiques de puissance réactive (SVG)ou des filtres harmoniques, les ingénieurs de l'installation doivent effectuer un audit complet de la qualité de l'énergie à l'aide d'un analyseur de qualité de l'énergie de classe A calibré.L'évaluation des indicateurs clés sur un cycle opérationnel de 7 jours garantit un dimensionnement précis.:

Distorsion harmonique totale de la tension etDistorsion du courant
Besoins dynamiques en puissance réactive pendant les cycles de charge de pointe et hors pointe
Spectres de creux, de surtensions et de scintillement de tension transitoire

3. Négliger la vitesse et la dynamique des variations de charge

Toutes les charges électriques ne se comportent pas lentement.Dans des applications telles que le soudage par points, le levage par grue, la fabrication de semi-conducteurs et le raccordement au réseau des énergies renouvelables, les demandes de puissance réactive fluctuent en quelques millisecondes.Les batteries de condensateurs à contacteurs classiques mettent quelques secondes, voire quelques dizaines de secondes, à changer d'étage, ce qui les rend totalement inefficaces pour les charges dynamiques rapides..

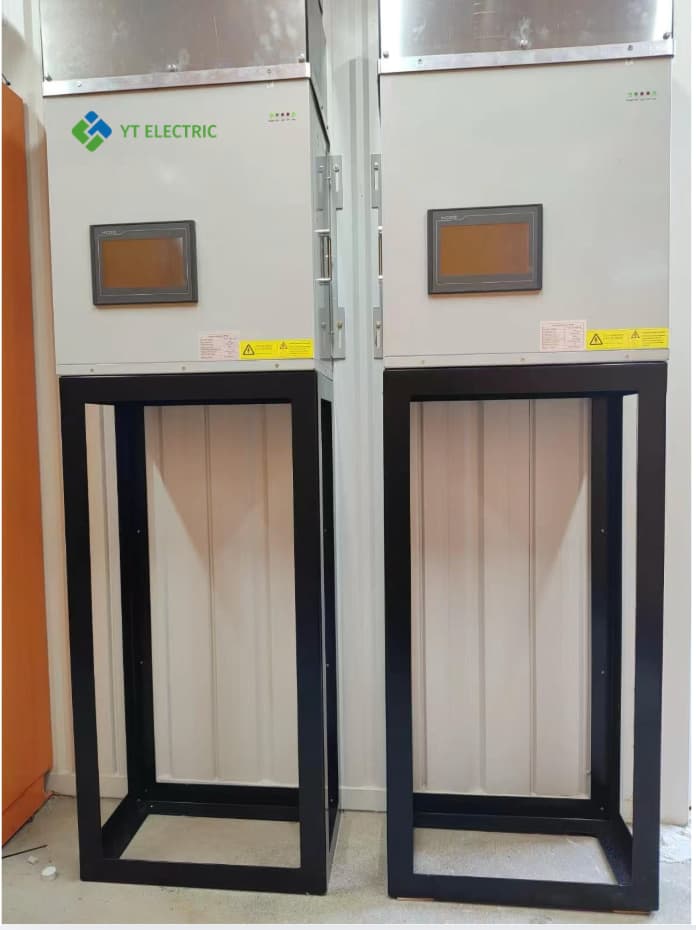

Le choix d'une technologie de commutation traditionnelle pour les charges dynamiques entraîne des fluctuations de tension, des scintillements et des pénalités persistantes du facteur de puissance.Pour les charges non linéaires à variation rapide, les systèmes à onduleur statique tels queGénérateurs statiques de puissance réactive (SVG)offrir des temps de réponse dynamiques inférieurs à la milliseconde, assurant une stabilisation de tension sans faille.

4. Surveillance des conditions environnementales ambiantes et gestion thermique

Les dispositifs de qualité de l'énergie intègrent une électronique de puissance avancée, notamment des IGBT, des processeurs de signaux numériques (DSP) et des inductances haute fréquence.L'installation de composants électroniques sensibles dans des environnements industriels difficiles sans évaluation préalable des conditions sur site entraîne une dégradation thermique et une défaillance prématurée des composants..

Les principaux facteurs environnementaux à évaluer lors du choix d'un équipement comprennent ::

Température ambiante :Veillez à appliquer des facteurs de réduction de puissance adéquats en cas de fonctionnement à une température supérieure à 40 °C..
Classe de protection de l'enceinte :Les environnements poussiéreux, conducteurs ou humides nécessitent des boîtiers conformes aux normes IP31, IP54 ou NEMA personnalisées..
Architecture du flux d'air :Vérifiez que les canaux de refroidissement de l'armoire empêchent l'accumulation de chaleur autour des modules d'alimentation..

5. Dimensionnement pour la charge actuelle sans tenir compte de l'extension future des installations

Les installations industrielles restent rarement statiques.L'ajout de lignes de production, l'introduction de systèmes d'emballage automatisés ou l'augmentation de la capacité photovoltaïque renouvelable modifieront le profil de qualité de l'énergie de votre usine.L’achat d’équipements fixes et non modulaires contraint les installations à des rénovations complètes et coûteuses lorsque leurs besoins en capacité augmentent..

L'architecture moderne de la qualité de l'énergie favoriseconceptions modulaires et montées en rack. AHF modulaireset les SVG permettent aux usines industrielles de démarrer avec la capacité précise requise aujourd'hui tout en conservant une capacité d'extension plug-and-play pour la croissance future, réduisant considérablement les dépenses d'investissement initiales (CAPEX)..
