Qu'est-ce que le THDi et comment se produit-il ?

Dans un monde de plus en plus numérique et axé sur l'électronique de puissance, la compréhension des paramètres de qualité de l'énergie est essentielle, notamment pour les ingénieurs, les techniciens et les gestionnaires d'installations. L'un de ces indicateurs importants est le THDi, ou distorsion harmonique totale du courant. Mais qu'est-ce que le THDi exactement et comment se manifeste-t-il dans les systèmes électriques ?

Qu'est-ce que le THDi ?

Le THDi (distorsion harmonique totale du courant) mesure l'écart entre une forme d'onde de courant et une forme sinusoïdale pure dû aux harmoniques. Les harmoniques sont des composantes de tension ou de courant à des fréquences multiples de la fréquence fondamentale (généralement 50 ou 60 Hz). En termes plus simples, les harmoniques déforment la forme d'onde électrique, et le THDi quantifie cette distorsion du courant.

Le THDi est généralement exprimé en pourcentage. Une valeur THDi faible (par exemple, inférieure à 5 %) indique que la forme d'onde du courant est proche d'une sinusoïde idéale, tandis qu'une valeur THDi élevée (par exemple, supérieure à 20 %) indique une forte distorsion.

Cette distorsion peut entraîner divers problèmes dans un système électrique, notamment une surchauffe, une efficacité réduite, des dysfonctionnements de l’équipement et des interférences avec des composants électroniques sensibles.

Comment se produit le THDi ?

La principale cause d'un THDi élevé dans les systèmes électriques est l'utilisation de charges non linéaires. Contrairement aux charges linéaires (comme les résistances chauffantes ou les ampoules à incandescence) qui consomment un courant sinusoïdal, les charges non linéaires consomment du courant par impulsions brusques plutôt que par ondes régulières, créant ainsi des harmoniques.

Les sources courantes de charges non linéaires comprennent :
- Variateurs de fréquence (VFD)
- Systèmes d'éclairage LED
- Ordinateurs et matériel de bureau
- Systèmes UPS
- Alimentations à découpage
- Chargeurs de batterie

Ces dispositifs convertissent le courant alternatif en courant continu ou régulent la puissance par commutation à grande vitesse. Cette commutation déforme la forme d'onde et génère des courants harmoniques.

Effets d'un THDi élevé

Un THDi élevé peut avoir plusieurs conséquences négatives, notamment :

1. Surchauffe des câbles et des transformateurs : les courants harmoniques provoquent un échauffement supplémentaire dans les conducteurs et les transformateurs, entraînant une contrainte thermique et une réduction de la durée de vie des équipements.

2. Facteur de puissance réduit : les harmoniques peuvent déformer la forme d'onde du courant, réduisant le facteur de puissance réel et augmentant la puissance apparente, ce qui peut entraîner des factures de services publics plus élevées.

3. Dysfonctionnement de l'équipement : les appareils électroniques sensibles tels que les automates programmables, les capteurs et les appareils de communication peuvent subir des erreurs de données ou des dysfonctionnements dans les environnements à THDi élevé.

4. Interférence avec les dispositifs de protection : les disjoncteurs et les fusibles peuvent ne pas fonctionner correctement si la forme d'onde est considérablement déformée.

5. Problèmes de résonance : dans certains cas, les courants harmoniques peuvent résonner avec la capacité ou l'inductance du système, provoquant une amplification de tension et des dommages potentiels à l'équipement.

Comment réduire le THDi

La réduction du THDi implique une combinaison d’améliorations de conception et de techniques d’atténuation des harmoniques :

1. Utilisation de filtres passifs : les filtres harmoniques passifs sont réglés pour bloquer des fréquences harmoniques spécifiques et les empêcher de se propager.

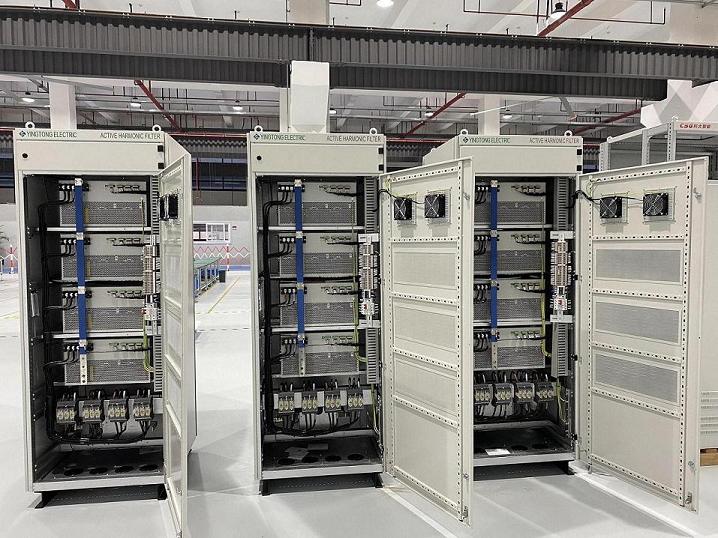

2. Filtres harmoniques actifs (AHF) : Ils injectent dynamiquement des courants contre-harmoniques pour annuler la distorsion en temps réel.

3. Transformateurs classés K : Transformateurs spéciaux conçus pour gérer les charges harmoniques sans surchauffe.

4. Réacteurs de ligne et selfs : ces composants aident à lisser les pics de courant et à réduire les harmoniques à la source.

5. Équilibrage de charge approprié : s'assurer que les charges sont réparties uniformément entre les phases peut réduire les courants neutres et les harmoniques associés.

6. Choisir un équipement à faible THD : De nombreux appareils modernes sont désormais conçus pour être conformes aux normes d'émission harmonique telles que IEEE 519 ou IEC 61000-3-2.

Conclusion

La compréhension du THDi est essentielle au maintien de la santé, de l'efficacité et de la fiabilité des systèmes électriques. Avec l'adoption croissante d'appareils électroniques et numériques dans les industries, la présence de charges non linéaires, et par conséquent de distorsion harmonique, est en augmentation. En identifiant les sources d'harmoniques et en appliquant des techniques d'atténuation adaptées, les responsables d'installations et les ingénieurs peuvent réduire le THDi, diminuer les coûts énergétiques et prolonger la durée de vie des équipements.

Les harmoniques sont peut-être invisibles à l'œil nu, mais leurs effets sur les réseaux électriques sont réels et mesurables. La surveillance et la gestion du THDi ne sont plus une option : c'est une étape nécessaire vers des infrastructures électriques plus intelligentes, plus propres et plus résilientes.

Pour plus d'informations sur la manière dont nos AHF et SVG peuvent aider à gérer les harmoniques et à améliorer la qualité de l'énergie : contactez-nous au ventes@yt-electric.com .
