Filtres harmoniques actifs : la solution intelligente pour corriger la distorsion harmonique

Filtres harmoniques actifs : la solution intelligente pour corriger la distorsion harmonique

La distorsion harmonique est l'un de ces problèmes cachés qui peuvent perturber discrètement votre système électrique. Elle est responsable de surchauffes de transformateurs, de pannes de moteur et d'arrêts d'équipements inattendus. Si votre installation utilise beaucoup de variateurs de vitesse ou d'autres charges non linéaires, vous en avez probablement constaté les effets.

C'est là que Filtres harmoniques actifs (AHF) entrez. Contrairement aux filtres passifs traditionnels, les AHF surveillent et corrigent en permanence les harmoniques en temps réel, gardant votre système électrique propre, stable et efficace.

Quelles sont les causes de la distorsion harmonique ?

Lorsque votre équipement consomme du courant par courtes impulsions au lieu d'ondes sinusoïdales régulières (par exemple, les variateurs de fréquence, les postes à souder ou les onduleurs), il crée des harmoniques. Il s'agit de composantes de fréquence indésirables qui circulent sur votre ligne électrique et perturbent son fonctionnement normal.

Les conséquences ?

• Surchauffe : même une petite augmentation de la distorsion harmonique totale (THD) peut augmenter les températures du transformateur et du moteur jusqu'à 30 %.

• Gaspillage d’énergie : les harmoniques font circuler le courant inutilement, transformant l’énergie en chaleur au lieu de travail utile.

• Dysfonctionnement de l’équipement : les dispositifs de protection peuvent se déclencher de manière inattendue ou, pire, ne pas se déclencher lorsque cela est nécessaire.

Pourquoi choisir des filtres harmoniques actifs ?

Les AHF sont conçus pour s'adapter instantanément. Ils utilisent la détection en temps réel pour détecter la distorsion harmonique et injectent des courants égaux mais opposés pour l'annuler, un peu comme un casque antibruit pour votre système électrique.

Par rapport aux filtres passifs, AHF offre:

• Correction harmonique en temps réel (du 2ème au 50ème ordre et au-delà)

• Facteur de puissance amélioré sans avoir besoin de batteries de condensateurs volumineuses

• Encombrement réduit avec des conceptions modulaires et peu encombrantes

• Meilleure stabilité dans une large gamme de conditions de charge

Rencontrez YT Electric : votre partenaire AHF

YT Electric est l'un des fabricants chinois de panneaux sandwich en aluminium les plus expérimentés, fort de plus de 15 ans d'expérience dans ce domaine. Basé à Shanghai, filiale de la société cotée sous le code boursier 300222, nous avons expédié plus de 60 000 panneaux sandwich en aluminium et en aluminium dans plus de 50 pays.

Notre gamme de produits comprend :

• Modules rackables et muraux de 15 A à 200 A

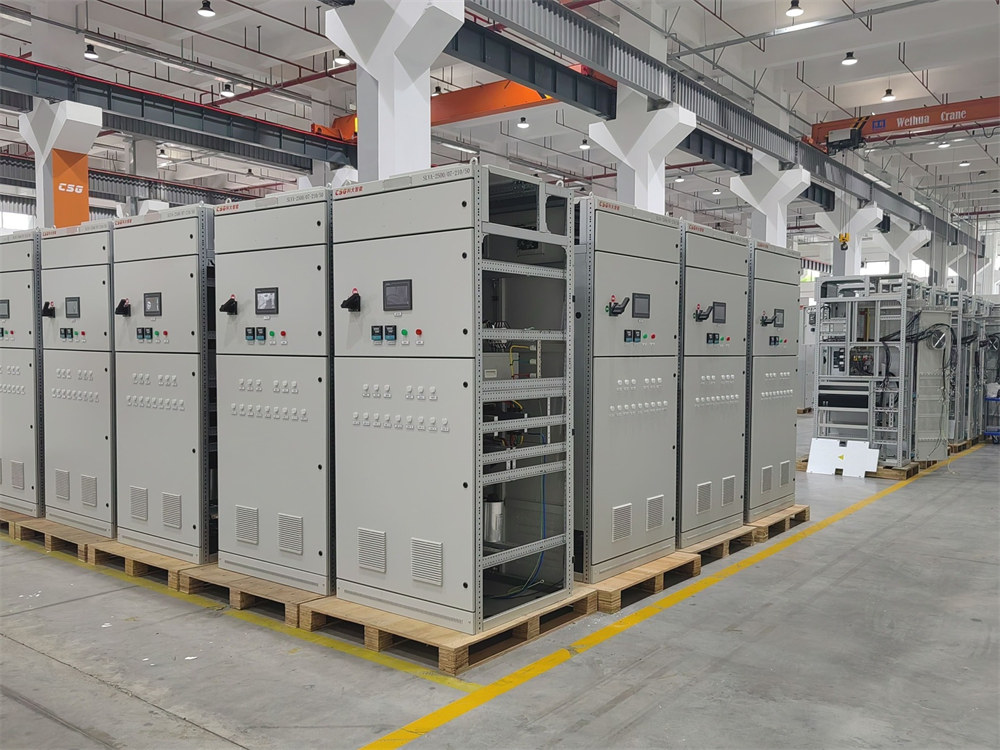

• Systèmes d'armoires allant de 50 A à 800 A

Tous équipés d'algorithmes FFT adaptatifs, de transformateurs de courant doubles et de noyaux d'onduleurs IGBT

Nous sommes certifiés ISO9001, CE et CQC, et tous nos produits sont soutenus par des rapports de test de type complets.

Qui a besoin des AHF ?

1. Installations industrielles

Les usines utilisant de nombreux variateurs de fréquence (VFD), comme les usines textiles ou les aciéries, bénéficient d'une réduction du THD inférieure à 5 %, ce qui les aide à rester conformes à la norme IEEE 519 et à éviter les pénalités des services publics.

2. Centres de données et hôpitaux

Les appareils électroniques sensibles nécessitent une alimentation propre. Les AHF aident à éliminer les pannes de courant pouvant entraîner des temps d'arrêt ou des dommages.

3. Systèmes d'énergie renouvelable

Les onduleurs solaires et éoliens peuvent générer des harmoniques. Les AHF lissent le courant avant qu'il n'atteigne le réseau, améliorant ainsi les performances du système.

Comment choisir le bon AHF

Avant d'acheter, il est important de :

• Exécutez une analyse harmonique pour déterminer quels ordres harmoniques sont présents

• Dimensionner l'unité en fonction du courant harmonique de crête ou de la puissance réactive (kVAr)

• Choisissez une topologie à deux ou trois niveaux (trois niveaux offrent une meilleure qualité de forme d'onde)

• Installer l'AHF au PCC (Point de Couplage Commun) ou juste à côté de la source harmonique

Contactez un expert

Les filtres harmoniques actifs ne sont plus une simple option : ils sont essentiels pour toute installation confrontée à des charges complexes et à des exigences croissantes en matière de qualité de l'énergie. Que vous cherchiez à éviter les pénalités, à réduire les coûts de maintenance ou simplement à assurer le bon fonctionnement de vos opérations, les filtres harmoniques actifs constituent une solution d'avenir.

Et avec l'expérience éprouvée de YT Electric, sa portée mondiale et sa technologie fiable, vous avez un partenaire sur lequel vous pouvez compter pour alimenter votre réussite.
