Étude de cas STATCOM étanche

Étude de cas sur les STATCOM étanches : Puissance réactive fiable en environnements difficiles

Les réseaux électriques modernes exigent une fiabilité élevée, une tension stable et une compensation efficace de la puissance réactive. Dans les environnements extérieurs difficiles, les équipements conventionnels de traitement de l'énergie peuvent être confrontés à des risques opérationnels importants dus à l'humidité, à la poussière, aux embruns salés et aux températures extrêmes. Cette étude de cas examine comment un système étanche STATCOM Cette solution a permis à une installation industrielle de maintenir la stabilité du réseau et d'améliorer la qualité de l'énergie dans un environnement d'exploitation difficile.

Introduction

Un compensateur statique synchrone (STATCOM) Il s'agit d'un dispositif d'électronique de puissance utilisé pour la compensation dynamique de la puissance réactive. Il joue un rôle essentiel dans la régulation de la tension, la correction du facteur de puissance et la stabilisation du réseau. Cependant, lorsqu'il est installé dans des zones côtières, des sites miniers, des stations d'épuration ou des sous-stations extérieures, les conditions environnementales peuvent compromettre ses performances et sa durée de vie.

Pour relever ces défis, un STATCOM étanche a été déployé dans une usine de fabrication industrielle située dans une zone côtière caractérisée par une forte humidité, des pluies fréquentes et un air chargé de sel.

Le projet visait à :

• Améliorer le facteur de puissance

• Stabiliser les fluctuations de tension

• Réduire les pénalités de puissance réactive

• Garantir une fiabilité à long terme dans des conditions environnementales difficiles

Contexte du projet

L'usine de fabrication exploitait plusieurs grands systèmes motorisés, notamment des compresseurs, des pompes et des machines de production. Ces charges inductives généraient une demande importante en puissance réactive, entraînant :

• Facteur de puissance inférieur à 0,85

• fluctuations de tension pendant les heures de pointe

• Augmentation des frais de services publics

• Pression accrue sur l'infrastructure électrique

L'emplacement de l'installation a posé des défis supplémentaires :

Les batteries de condensateurs traditionnelles ont subi des défaillances répétées dues à l'exposition aux intempéries et ne pouvaient pas assurer la compensation dynamique requise par des charges à évolution rapide.

Présentation de la solution

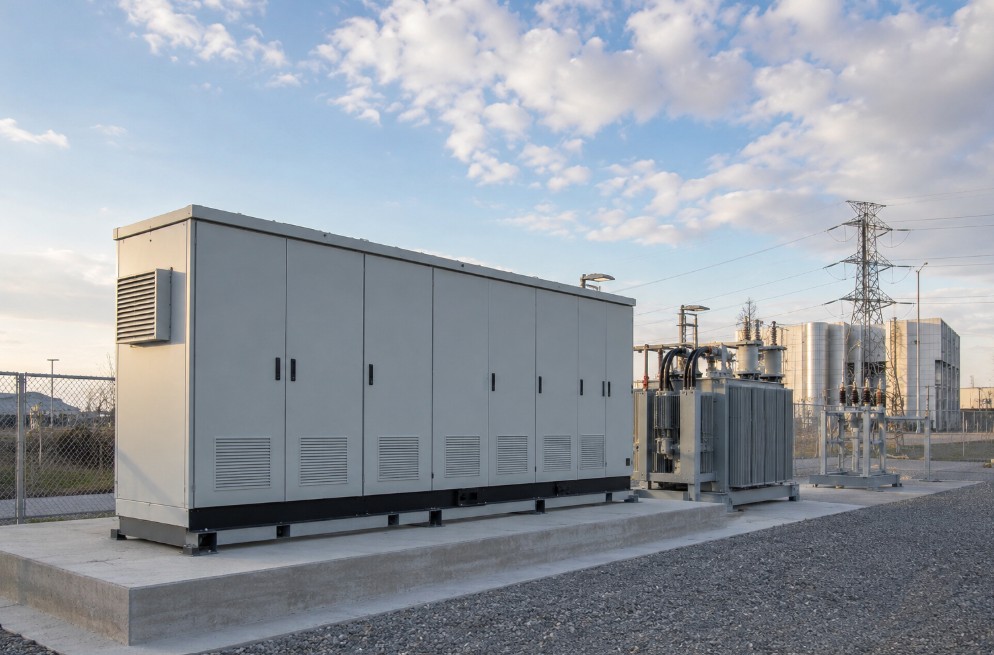

L'équipe d'ingénierie a sélectionné un STATCOM étanche spécialement conçu pour un fonctionnement en extérieur.

Les principales caractéristiques de conception comprenaient :

• Boîtier conforme à la norme IP65

• Revêtement anticorrosion

• système de gestion thermique avancé

• Plateforme de contrôle numérique intelligente

• Compensation de puissance réactive en temps réel

• capacité de surveillance à distance

Le boîtier étanche empêchait la pénétration d'humidité tout en assurant un refroidissement adéquat des composants électroniques de puissance.

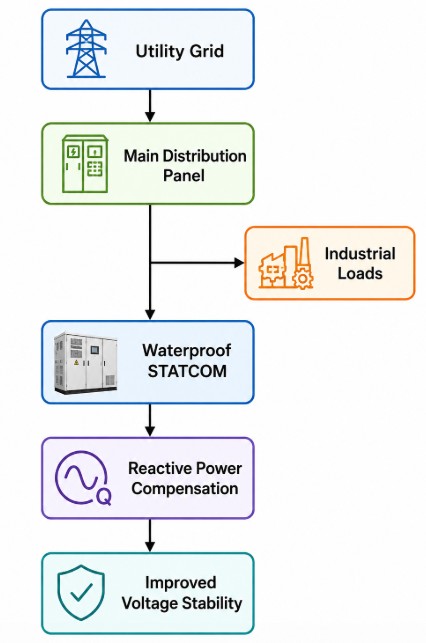

Configuration système typique

Cette configuration permettait au STATCOM de surveiller en permanence les conditions du réseau et d'injecter ou d'absorber de la puissance réactive selon les besoins.

Processus d'installation

L'installation a été réalisée sans perturbation majeure du fonctionnement de l'usine.

Étapes de déploiement

1. Évaluation du site et analyse des charges

2. Sélection de la capacité STATCOM

3. Préparation des fondations et du montage extérieur

4. Intégration électrique au système de distribution

5. Configuration de la protection et de la communication

6. Mise en service et essais de performance

7. surveillance et optimisation continues

La conception modulaire a permis de réduire considérablement le temps d'installation par rapport aux systèmes de compensation traditionnels.

Résultats de performance

Après sa mise en service, l'installation a surveillé ses performances électriques pendant une période de six mois.

Améliorations opérationnelles clés

Le STATCOM étanche a assuré une compensation continue malgré des conditions de charge variables et des conditions météorologiques difficiles.

Amélioration de la stabilité de la tension

L'une des améliorations les plus importantes concernait la régulation de la tension.

Avant l'installation, les démarrages des gros moteurs provoquaient des chutes de tension notables dans toute l'usine. Les équipements sensibles subissaient des interruptions occasionnelles, ce qui affectait la productivité.

La rapidité de réponse du STATCOM a permis une assistance quasi instantanée en puissance réactive. Par conséquent :

• Les fluctuations de tension ont été minimisées.

• Les équipements de production fonctionnaient de manière plus régulière

• Les interruptions de processus ont diminué

• La qualité globale de l'énergie s'est améliorée.

Contrairement aux batteries de condensateurs classiques, le STATCOM ajustait la compensation de manière dynamique en fonction des besoins du système en temps réel.

Fiabilité environnementale

L'un des principaux objectifs du projet était d'assurer un fonctionnement à long terme dans un environnement difficile.

Durant la période d'évaluation, le STATCOM étanche a résisté avec succès :

• Tempêtes saisonnières

• niveaux d'humidité élevés

• Exposition à l'air salin

• fonctionnement continu en extérieur

Les inspections de routine ont révélé :

• Aucune trace d'infiltration d'eau

• Corrosion minimale

• Performances stables en matière de température interne

• Débit électrique constant

La conception du boîtier et les revêtements protecteurs ont joué un rôle crucial dans le maintien de l'intégrité opérationnelle.

Avantages économiques

Au-delà des améliorations techniques, le projet a généré des avantages financiers mesurables.

Sources de réduction des coûts

L'installation a réalisé un retour sur investissement favorable grâce à la réduction des coûts des services publics et à l'amélioration de son efficacité opérationnelle.

Pourquoi la technologie STATCOM étanche est importante

À mesure que les installations industrielles se tournent de plus en plus vers les infrastructures électriques extérieures, la protection de l'environnement devient un élément essentiel à prendre en compte.

Un STATCOM étanche offre plusieurs avantages :

• Fonctionnement fiable même dans des climats difficiles

• Compensation dynamique de la puissance réactive

• Réponse rapide aux variations de charge

• Qualité de l'alimentation améliorée

• exigences d'entretien réduites

• Durée de vie prolongée des équipements

Les secteurs qui en bénéficient particulièrement sont les suivants :

• centrales d'énergie renouvelable

• opérations minières

• installations pétrolières et gazières

• stations d'épuration des eaux

• Sites de fabrication côtiers

• sous-stations extérieures

Meilleures pratiques pour le déploiement de STATCOM étanches

Les organisations qui envisagent d'utiliser un STATCOM étanche devraient suivre plusieurs recommandations clés :

1. Effectuez une évaluation détaillée de la qualité de l'énergie électrique.

2. Analysez soigneusement les conditions environnementales.

3. Sélectionnez un indice de protection du boîtier approprié.

4. Assurez une ventilation et une gestion thermique adéquates.

5. Mettre en place des systèmes de surveillance à distance.

6. Planifiez des inspections préventives régulières.

7. Collaborez avec des spécialistes expérimentés en qualité de l'énergie électrique.

Ces pratiques contribuent à optimiser les performances et la fiabilité à long terme.

Conclusion

Cette étude de cas sur un STATCOM étanche démontre comment une technologie avancée de compensation de puissance réactive peut garantir des performances fiables même dans des conditions environnementales difficiles. En combinant un support de tension dynamique, une protection étanche robuste et des capacités de contrôle intelligentes, le système a permis d'améliorer significativement le facteur de puissance, la stabilité de la tension et de réduire les coûts d'exploitation.

Pour les installations industrielles situées en zones côtières, humides, poussiéreuses ou en extérieur, un STATCOM étanche constitue une solution efficace pour maintenir la stabilité du réseau électrique tout en garantissant la fiabilité des équipements sur le long terme. Face aux exigences croissantes en matière de qualité de l'énergie, les systèmes STATCOM étanches demeureront un outil précieux pour optimiser le fonctionnement et la fiabilité des réseaux électriques.
