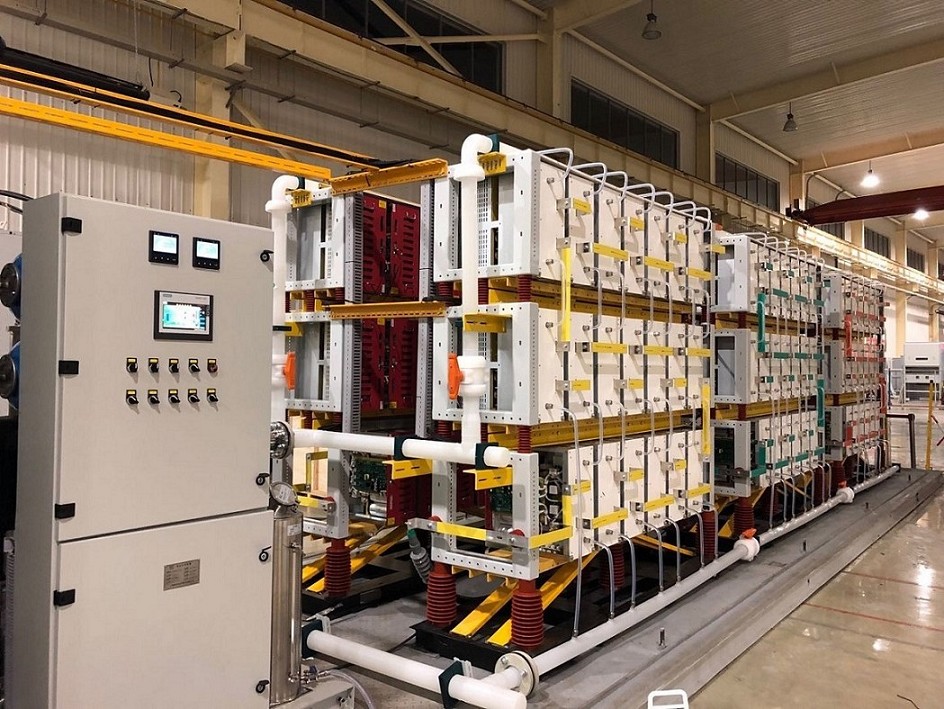

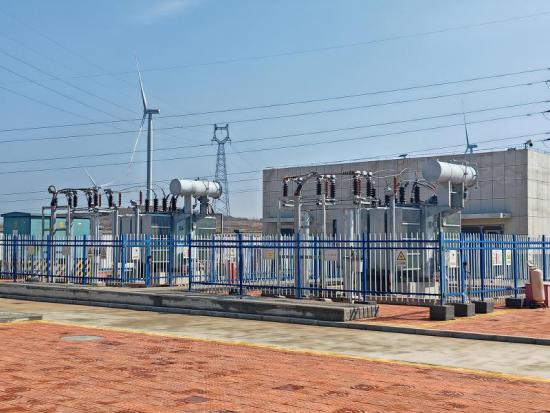

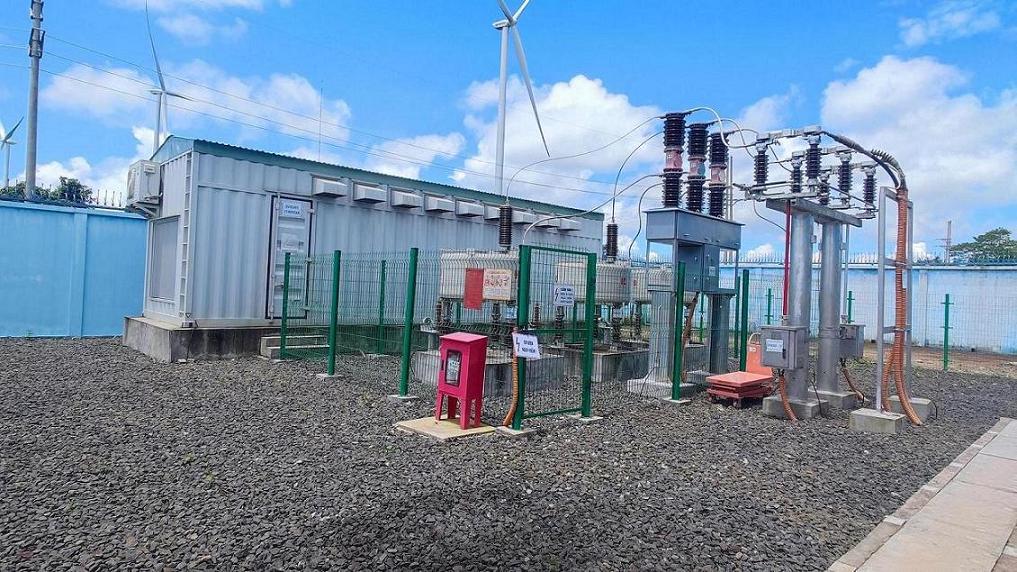

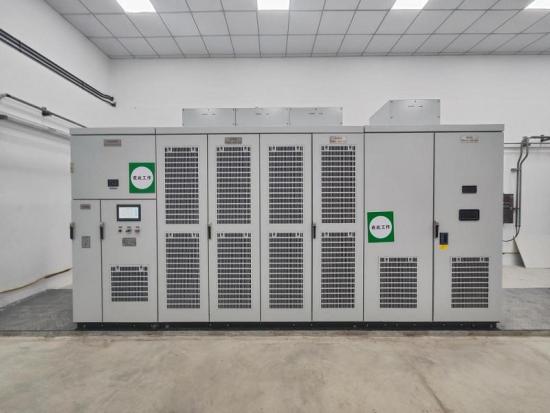

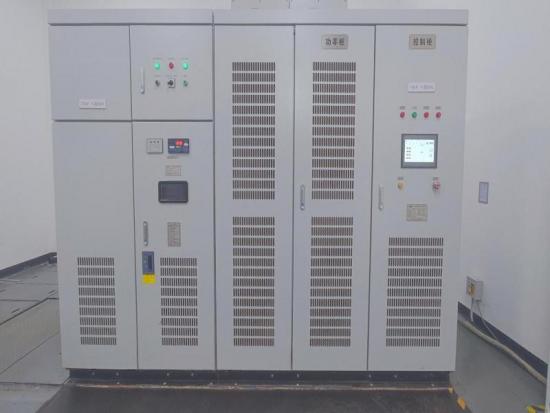

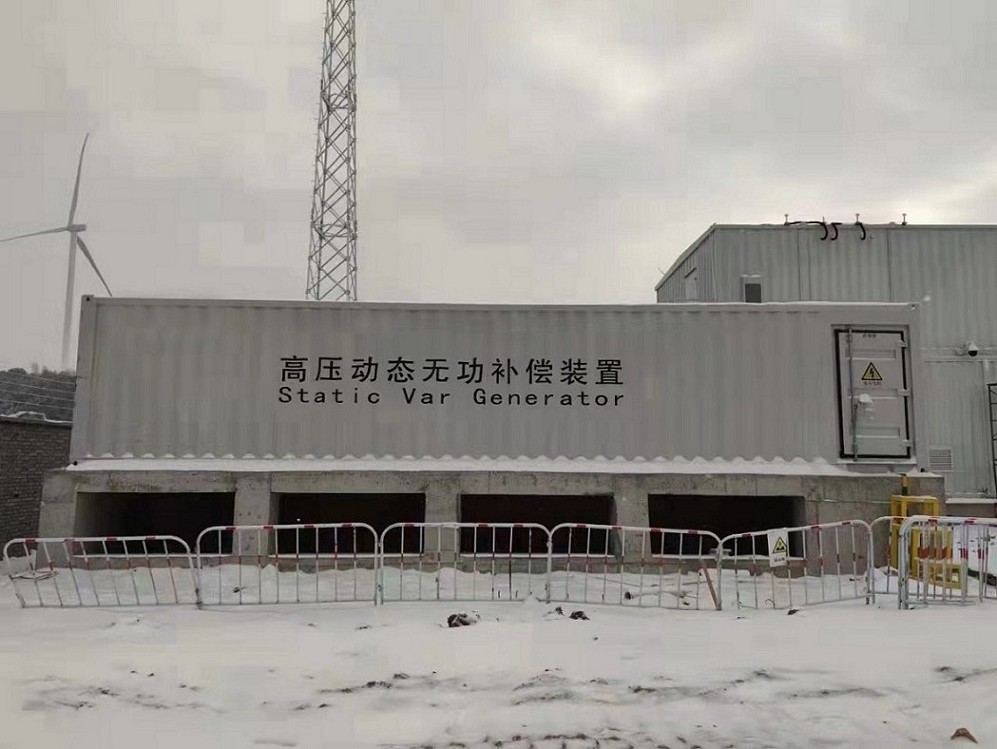

Compensation dynamique haute tension (SVG Statcom) dans le système de distribution d'énergie

1. Aperçu du projet

Dans les entreprises métallurgiques, le système de distribution d'énergie présente un facteur de puissance décalé et des charges réactives et actives en constante évolution. Les fortes fluctuations et l'instabilité du courant réactif entraînent des fluctuations de tension dans le système, ce qui a un impact important sur la sécurité du fonctionnement du réseau électrique et des autres équipements. Si l'électricité domestique est également raccordée au même réseau, les fluctuations de tension du système peuvent provoquer des scintillements et des interférences avec les moteurs et autres équipements électriques.

L'utilisation d'un Générateur VAR statique (SVG/Statcom) Le système de distribution peut résoudre les problèmes mentionnés ci-dessus, car il peut fournir à tout moment la puissance réactive transitoire requise par le réseau, stabilisant ainsi son alimentation électrique. De plus, il présente de grands avantages pour l'industrie métallurgique elle-même, car la stabilité de la tension d'alimentation permet une utilisation optimale du transformateur de distribution et peut fournir une alimentation stable. L'élimination du courant réactif peut réduire les pertes des lignes et des transformateurs de sous-station. Le facteur de puissance du système sera également considérablement amélioré. L'investissement dans ces équipements performants réduit également leurs coûts d'exploitation.

Selon la puissance de l'appareil, la capacité totale de compensation du jeu de barres de la section I est fixée à 2 Mvar, et le SVG/Statcom doit être connecté au Jeu de barres 11 kV Via une armoire de distribution haute tension, l'appareil suit l'évolution de la qualité de l'énergie du jeu de barres 11 kV et ajuste la puissance réactive en conséquence. Il permet un réglage continu et rapide de la puissance réactive d'un seul équipement de 0 à 2 Mvar, et le facteur de puissance et le courant harmonique sont conformes aux normes nationales.

Selon la puissance de l'appareil, la capacité totale de compensation du jeu de barres de la section II est fixée à 3Mvar, et le SVG /Statcom Le produit doit être connecté au jeu de barres 11 kV via une armoire de distribution haute tension. L'appareil suit les variations de la qualité de l'énergie du jeu de barres 11 kV et ajuste la puissance réactive en conséquence. Il permet un réglage continu et rapide de la puissance réactive d'un seul équipement de 0 à 3 Mvar, et le facteur de puissance et le courant harmonique sont conformes aux normes nationales.

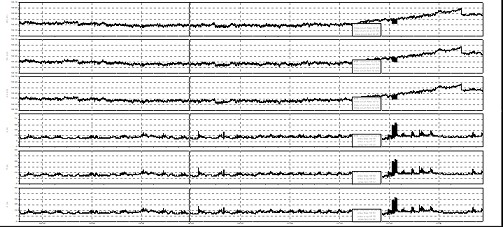

2. Problèmes de qualité de l'énergie du projet

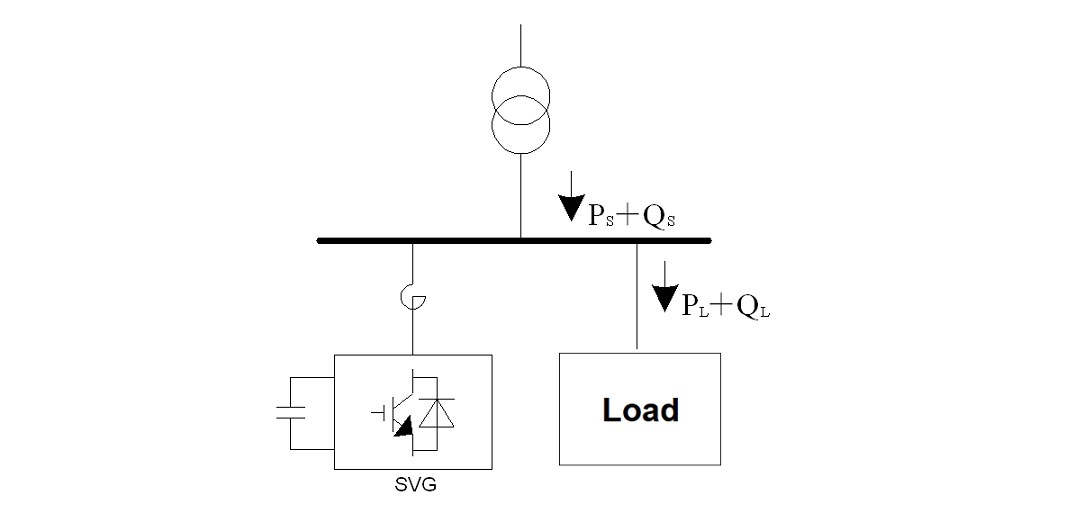

L'alimentation fournit une puissance active PS et une puissance réactive QS (qui peut être inductive ou capacitive). En négligeant les pertes dues au transformateur et aux lignes, on obtient : Un réseau électrique sans compensation de puissance réactive suffisante présente les problèmes suivants :

1) Le réseau électrique transmet de l’énergie réactive à partir d’un emplacement distant ;

2) L’impact réactif de la charge affecte la qualité de l’alimentation électrique du réseau électrique local et du réseau électrique supérieur ;

3) Le déséquilibre et les harmoniques de la charge affecteront également la qualité de l’énergie du réseau électrique ;

Par conséquent, le système électrique nécessite généralement la puissance réactive nécessaire, le déséquilibre et la compensation harmonique de la charge électrique pour améliorer la capacité de charge du système électrique, purifier le réseau électrique et améliorer la qualité de l'énergie du réseau électrique.

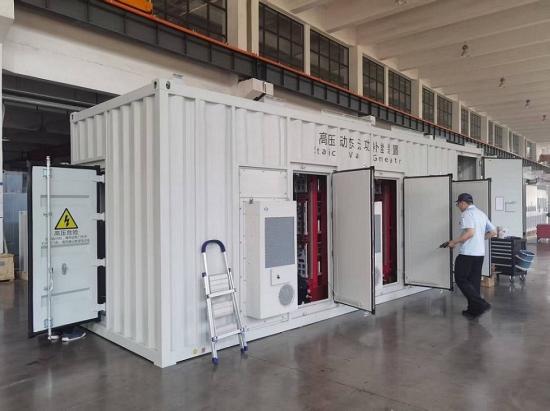

3. SVG/Statcom pour la compensation de puissance réactive, le filtrage des harmoniques, le support de tension.

3.1 Objectif de conception

1) Maintenir le facteur de puissance à 0,95 et plus (réglable) ;

2) Stabiliser la tension du système (réglable) ;

3) Le courant harmonique est conforme aux normes nationales ;

4) Courant de sortie nominal de compensation dynamique THD≤3% ;

5) La capacité réactive compensatoire suit automatiquement les changements du réseau ;

6) Temps de réponse de compensation dynamique ≤ 5 ms ;

7) Autoriser une capacité de surcharge à court terme de 1,2 fois ;

8) Fonction de protection complète ;

9) Interface homme-machine conviviale ;

10) Interface de communication flexible, surveillance à distance du fonctionnement de l'équipement et enregistrement des données de fonctionnement ;

3.2 Exigences techniques pour SVG/Statcom

L'ensemble complet de Statcom doit répondre aux exigences techniques de puissance réactive, de régulation de tension, de facteur de puissance et de contrôle des harmoniques, et doit respecter les indicateurs techniques suivants :

1) Capacité de sortie

L'ensemble complet d'appareils prend le facteur de puissance côté bus ou la tension du bus comme cible de contrôle, et la capacité de compensation nominale du dispositif SVG/Statcom est un réglage continu et fluide dans la plage de 0 à 4 Mvar.

2) Temps de réponse

Le SVG/Statcom L'appareil peut suivre dynamiquement les variations de tension du réseau et ajuster la puissance réactive en conséquence afin de stabiliser la tension. Le temps de réponse dynamique est inférieur ou égal à 5 ms.

3) Capacité de surcharge

L'ensemble complet de dispositifs doit avoir une certaine capacité de surcharge et la capacité de compensation réactive de surcharge doit être de 110 % de la capacité nominale de l'ensemble complet de dispositifs pour un fonctionnement à long terme ;

4) Méthode de refroidissement

L'ensemble complet d'appareils adopte le refroidissement par air, doté d'une technologie de pointe, d'un fonctionnement sûr et fiable et s'adapte à l'environnement sur site.

5) Tension harmonique

Le taux de distorsion total de la tension harmonique, le taux de teneur en tension harmonique impaire et le taux de teneur en tension harmonique paire du jeu de barres injecté dans le point de connexion commun du système (point PCC) répondent aux exigences de la norme.

6) Courant harmonique

Les courants harmoniques injectés dans le jeu de barres du point de connexion commun du système (point PCC) répondent aux exigences de la norme.

7) Déséquilibre de tension triphasé

Le déséquilibre de tension causé par le jeu de barres du point de connexion commun est ≤ 2 %, ce qui répond aux exigences de la norme.

8) Fluctuation de tension

Après avoir supprimé la fluctuation de tension de fond, la fluctuation de tension d% du jeu de barres du point de connexion commun du réseau électrique est ≤ 2 %, ce qui répond aux exigences de la norme.

9) Facteur de puissance

Si la capacité de compensation est suffisante et que la puissance active est supérieure à 0,2 MW, le facteur de puissance moyen mensuel du bus après compensation est supérieur ou égal à 0,95 (le facteur de puissance peut être défini dans l'interface homme-machine), et il n'y aura pas de surcompensation.

10) Plage de tension d'entrée

La tension d'entrée peut varier de 90 % à 115 % de la tension nominale.

11) Plage de fréquences d'entrée

La fréquence d'entrée peut varier de 48 à 51 Hz.

12) Fonction de protection contre les basses tensions

Répondre aux exigences de la norme.

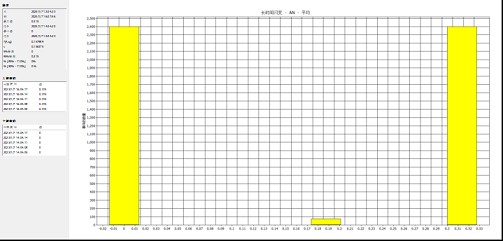

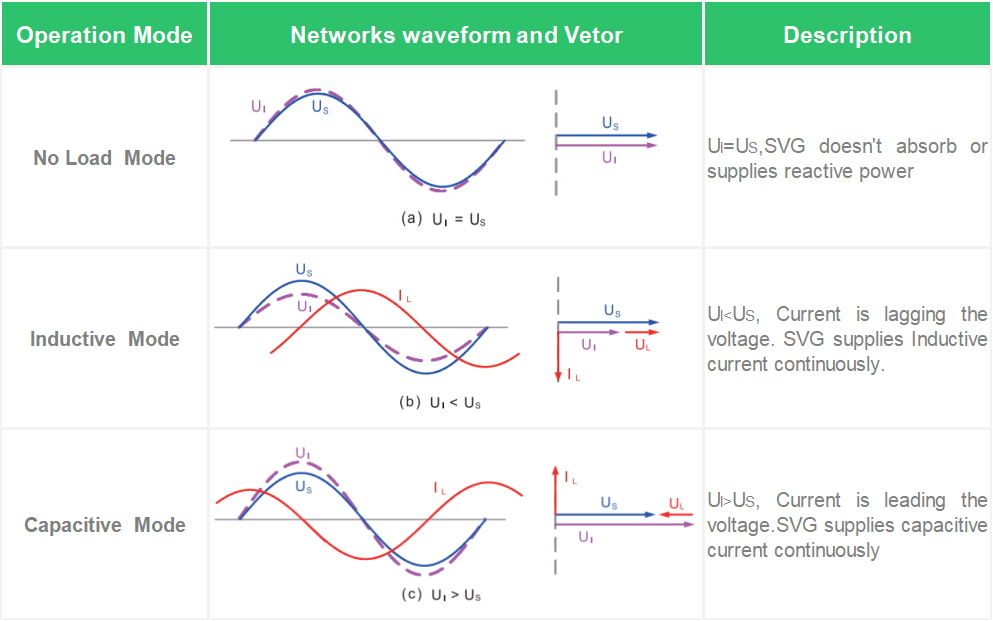

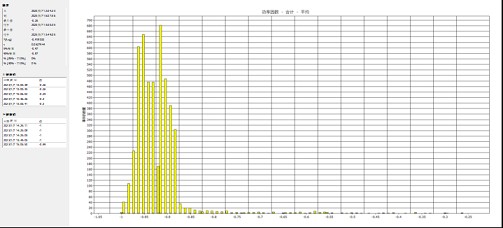

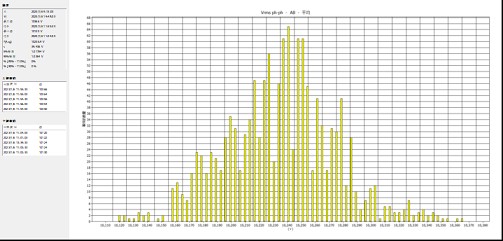

3.3 Effet du schéma de fonctionnement du périphérique SVG

1) L'appareil doit fournir les signaux de courant côté réseau des trois phases A, B et C de l'armoire d'alimentation du jeu de barres 11 kV sur site. Une fois connecté au réseau, l'appareil peut rester connecté pendant 24 heures. Il suit automatiquement l'évolution du facteur de puissance du réseau afin de le maintenir à une valeur définie de 0,95-1 (sans surcompensation).

2) Lorsque vous utilisez la tension du jeu de barres comme cible, il fonctionnera selon la valeur cible définie par l'utilisateur.

3) La période de temps avec le facteur de puissance comme cible ou la tension côté réseau comme cible peut être définie librement.
