Filtre harmonique actif pour systèmes VFD
Les usines modernes utilisent davantage d'équipements à variateur de fréquence qu'auparavant. Un variateur de fréquence permet de contrôler la vitesse des moteurs, de réduire le gaspillage d'énergie et d'améliorer le contrôle des processus. Cependant, lorsque plusieurs variateurs de fréquence fonctionnent sur le même réseau électrique, les harmoniques qu'ils génèrent peuvent engendrer de graves problèmes de qualité de l'énergie.
Les harmoniques générées par les variateurs de fréquence créent une distorsion harmonique du courant. Cette distorsion peut accroître la chaleur, solliciter excessivement les transformateurs, déclencher les disjoncteurs et réduire la durée de vie des équipements. C'est pourquoi un filtre harmonique actif est souvent nécessaire dans les réseaux électriques industriels modernes.

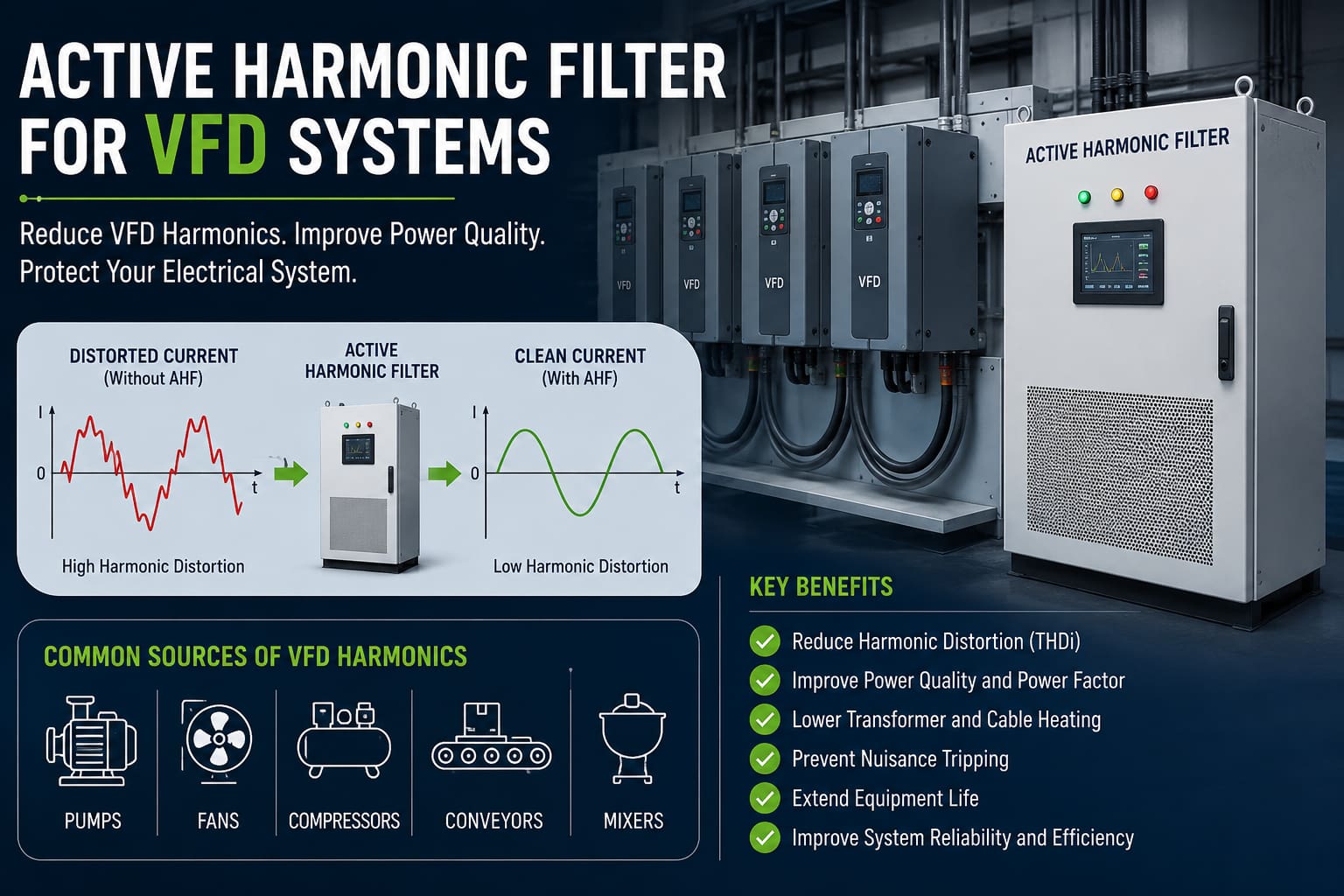

Un filtre harmonique actif détecte la distorsion harmonique en temps réel et injecte un courant de compensation pour l'annuler. Sur les sites comportant de nombreuses charges à fréquence variable, un filtre harmonique actif contribue à la stabilité de la qualité de l'alimentation électrique et protège l'ensemble du réseau.
Un variateur de fréquence transforme le courant alternatif à fréquence fixe en une puissance de sortie contrôlée pour un moteur. Ce procédé améliore la commande du moteur, mais il engendre également une consommation de courant non linéaire.
Au lieu de consommer du courant de manière continue, le variateur de fréquence le consomme par impulsions. Ces impulsions génèrent des harmoniques. Lorsque ces harmoniques se propagent dans le réseau électrique, elles provoquent une distorsion harmonique.
Les sources courantes d'harmoniques des variateurs de fréquence comprennent :
Un seul variateur de fréquence ne pose généralement pas de problème majeur. Cependant, lorsque plusieurs variateurs fonctionnent simultanément, la distorsion harmonique peut rapidement augmenter. C'est là que commencent les problèmes de qualité de l'énergie.
Les harmoniques des variateurs de fréquence ne restent pas confinées au variateur. Elles se propagent dans le système électrique et affectent les équipements connectés.
Une distorsion harmonique élevée peut provoquer :
C’est pourquoi il ne faut pas négliger les harmoniques des variateurs de fréquence. Un système peut fonctionner quotidiennement, mais la distorsion harmonique augmente progressivement la chaleur et les contraintes. À terme, cela peut engendrer des pannes répétées et des coûts de maintenance plus élevés.
Pour les usines, les stations d'épuration, les systèmes de chauffage, ventilation et climatisation et les stations de pompage, une alimentation électrique stable est essentielle. Si les harmoniques des variateurs de fréquence ne sont pas maîtrisées, la fiabilité de l'ensemble du réseau électrique s'en trouve compromise.
Un filtre harmonique actif est un dispositif de traitement de l'énergie utilisé pour réduire la distorsion harmonique.
Il surveille le réseau électrique en temps réel. En cas de détection de distorsion harmonique, le filtre harmonique actif injecte un courant harmonique opposé. Ceci annule le courant harmonique indésirable et améliore la qualité du signal.
Contrairement aux filtres passifs, un filtre harmonique actif n'est pas fixé à un point de fonctionnement unique. Il s'ajuste automatiquement en fonction des variations de charge. Cette caractéristique le rend particulièrement adapté aux variateurs de fréquence, car les charges de ces derniers fluctuent fréquemment en cours de fonctionnement.
En termes simples, un filtre harmonique actif nettoie la forme d'onde du courant causée par les harmoniques du variateur de fréquence.
Les systèmes à variateur de fréquence sont dynamiques. La vitesse du moteur varie. La demande de production change. Le débit de la pompe varie. La vitesse du ventilateur change. De ce fait, les harmoniques du variateur de fréquence varient également.
Une solution fixe risque de ne pas s'adapter correctement à ces changements. Un filtre harmonique actif est plus approprié car il réagit en temps réel.
Les principaux avantages sont les suivants :
Pour les installations comportant plusieurs variateurs de fréquence, un filtre harmonique actif constitue souvent la solution à long terme la plus pratique.
Un filtre passif est conçu pour des fréquences harmoniques spécifiques. Il fonctionne correctement lorsque la charge est stable et prévisible. Or, de nombreux variateurs de fréquence ne sont pas stables ; leur comportement varie en fonction de la demande de production.
Un filtre harmonique actif offre une plus grande flexibilité. Il s'adapte à la distorsion harmonique réelle du système, ce qui le rend plus adapté aux installations modernes où les harmoniques des variateurs de fréquence varient.
La différence est simple :
Un filtre passif est fixe.
Un filtre harmonique actif est dynamique.
Pour un système doté d'un seul variateur de fréquence stable, un filtre passif peut suffire. En revanche, pour un site comportant plusieurs variateurs de fréquence, des charges variables et une distorsion harmonique instable, un filtre harmonique actif est généralement préférable.
Un filtre harmonique actif peut être utilisé dans de nombreuses applications nécessitant un grand nombre de variateurs de fréquence.
Les systèmes de pompage utilisent souvent un variateur de fréquence pour réguler le débit. Ceci peut générer des harmoniques, notamment lorsque plusieurs pompes fonctionnent simultanément. Un filtre harmonique actif contribue à réduire la distorsion harmonique et à améliorer la qualité de l'alimentation électrique.
Les grands systèmes de chauffage, ventilation et climatisation utilisent des variateurs de fréquence pour les ventilateurs, les refroidisseurs et les compresseurs. Ces charges varient fréquemment. Un filtre harmonique actif contribue à la stabilité du réseau électrique.
Les usines utilisent des variateurs de fréquence pour les convoyeurs, les mélangeurs, les compresseurs et les machines de production. Lorsque plusieurs variateurs fonctionnent simultanément, les harmoniques augmentent. Un filtre harmonique actif contribue à réduire les contraintes sur le système.
Les stations de traitement d'eau dépendent de pompes, de surpresseurs et de systèmes de commande de moteurs. Ces éléments sont des sources fréquentes de distorsion harmonique. Un filtre harmonique actif contribue à une meilleure qualité de l'énergie et à un fonctionnement plus fiable.
Avant de choisir un filtre harmonique actif, le site doit être correctement mesuré.
Les points importants sont les suivants :
Le dimensionnement du filtre harmonique actif doit être basé sur le courant harmonique réel, et non uniquement sur la puissance du moteur ou la taille du transformateur. Une mesure précise permet d'éviter le sous-dimensionnement ou le surdimensionnement.
Les systèmes industriels modernes utilisent davantage l'automatisation et la commande des moteurs. Cela implique une augmentation du nombre d'équipements à variateur de fréquence. Avec la multiplication des variateurs de fréquence, les harmoniques de ces derniers deviennent plus fréquentes.
Une alimentation électrique de qualité protège le réseau. Elle contribue à réduire la chaleur, à éviter les disjonctions et à prolonger la durée de vie des équipements. À l'inverse, une alimentation de mauvaise qualité engendre des contraintes cachées qui, à terme, deviennent coûteuses.
Un filtre harmonique actif contribue à maîtriser ce risque. Il permet au système de réduire en temps réel la distorsion harmonique et de maintenir une meilleure qualité d'alimentation.
Les variateurs de fréquence améliorent la commande des moteurs et l'efficacité énergétique, mais ils peuvent aussi générer des harmoniques. Si la distorsion harmonique devient trop importante, les transformateurs, les câbles, les disjoncteurs et autres équipements peuvent subir des surchauffes, des contraintes et une baisse de fiabilité.
Un filtre harmonique actif est l'une des solutions les plus efficaces pour les harmoniques des variateurs de fréquence. Il réduit la distorsion harmonique en temps réel, améliore la qualité de l'énergie et assure un fonctionnement stable des systèmes soumis à des variations de charge dues aux variateurs de fréquence.
Pour les usines, les stations de pompage, les systèmes CVC, les stations d'épuration des eaux et autres sites utilisant fréquemment des variateurs de fréquence, un filtre harmonique actif contribue à protéger le système électrique et à améliorer sa fiabilité à long terme.
Choisissez la meilleure solution dans notre catalogue : https://www.ytelect.com/active-power-filter_c3
