Méthodes de correction du facteur de puissance

La gestion efficace de l'énergie est devenue la pierre angulaire des industries et des installations commerciales modernes. Parmi les différentes stratégies visant à optimiser la consommation d'énergie, la Correction du facteur de puissance (PFC) se distingue comme une approche essentielle pour réduire les pertes d'énergie, améliorer la qualité de l'énergie et minimiser les coûts. Les méthodes de compensation de puissance réactive jouent un rôle essentiel dans l’obtention d’un PFC efficace. Dans ce blog, nous explorerons les aspects clés du PFC, discuterons de l'importance de la compensation de puissance réactive et mettrons en évidence les solutions modernes proposées par YT Electric.

Bases du facteur de puissance

Le facteur de puissance (PF) est une mesure de l'efficacité avec laquelle l'énergie électrique est convertie en production de travail utilisable. Il s'exprime sous forme de ratio :

Facteur de puissance = Puissance active (kW) / Puissance apparente (kVA)

Un facteur de puissance proche de 1 indique une utilisation efficace de l'énergie, tandis qu'un facteur de puissance inférieur implique des inefficacités dues à la puissance réactive.

Comprendre la puissance réactive

La puissance réactive est la puissance non active générée par des charges inductives ou capacitives telles que les moteurs, les transformateurs et l'éclairage. Bien qu'elle n'effectue aucun travail utile, la puissance réactive est nécessaire pour maintenir les niveaux de tension et permettre le fonctionnement des appareils électriques.

Importance du facteur de puissance

Un mauvais facteur de puissance entraîne une consommation d’énergie accrue, des factures de services publics plus élevées et une pression excessive sur l’infrastructure électrique. Les avantages de l’amélioration du facteur de puissance comprennent :

• Coûts énergétiques réduits : Une puissance apparente plus faible réduit les frais d'électricité.
• Durée de vie améliorée de l'équipement : minimise la génération de chaleur dans les composants électriques.
• Capacité du système accrue : libère de la capacité pour des charges supplémentaires.
• Conformité aux réglementations : Répond aux exigences des services publics et évite les pénalités.

Méthodes de compensation

Une compensation efficace de la puissance réactive est cruciale pour obtenir une correction du facteur de puissance. Voici les principales méthodes :

1. Banques de condensateurs

2. Les batteries de condensateurs sont largement utilisées pour compenser la puissance réactive provoquée par les charges inductives. En fournissant une puissance réactive de pointe, ils améliorent le facteur de puissance global du système. Les batteries de condensateurs sont économiques, faciles à installer et adaptées aux conditions de charge statique.

• Les batteries de condensateurs stockent l'énergie et génèrent de la puissance réactive pour équilibrer les charges inductives.
• Ils sont évalués en kVAR et peuvent être configurés en plusieurs étapes pour répondre à différents besoins en puissance réactive.
• Des composants supplémentaires tels que des réacteurs de désaccord et des résistances de décharge améliorent les performances et la sécurité.
• Les banques de condensateurs fournissent un système stable et offrent une bonne période de récupération en réduisant la consommation de KVAH et en améliorant l'efficacité énergétique.

3. Exemple : Pour un système de 60 kW fonctionnant à 0,6 PF pendant 10 heures/jour, l'installation d'une batterie de condensateurs pour atteindre l'unité PF réduit considérablement la facture énergétique annuelle, démontrant les avantages économiques du PFC.

4. Condensateurs synchrones

5. Les condensateurs synchrones sont des moteurs synchrones surexcités fonctionnant à vide. Ils offrent une compensation dynamique de la puissance réactive, ce qui les rend idéaux pour les systèmes à grande échelle.

• Contrairement aux batteries de condensateurs, les condensateurs synchrones génèrent la quantité exacte de puissance réactive requise.
• Ils utilisent un contrôleur d'excitation automatique pour ajuster la puissance réactive de manière dynamique.
• Convient aux applications à haute puissance telles que les stations de conversion HVDC et les systèmes d'énergie renouvelable.

6. Avantages :

• Contrôle précis de la puissance réactive.
• Amélioration de la stabilité de la tension dans les réseaux modernes.

7. Tendances émergentes : Avec la pénétration croissante du photovoltaïque, les condenseurs synchrones attirent l'attention en tant que solution moderne pour maintenir la stabilité du réseau.

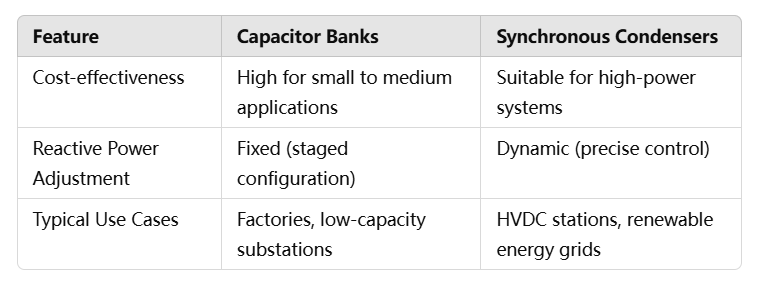

Comparaison des banques de condensateurs

Les deux méthodes servent à améliorer le facteur de puissance mais répondent à des applications différentes :

CaractéristiqueBanques de condensateursCondensateurs synchronesRentabilité élevée pour les applications petites à moyennesAdapté aux systèmes de forte puissanceRéglage de la puissance réactiveFixe (configuration par étapes)Dynamique (contrôle précis)Cas d'utilisation typiquesUsines, sous-stations de faible capacitéStations HVDC, réseaux d'énergie renouvelable.

Solutions électriques YT

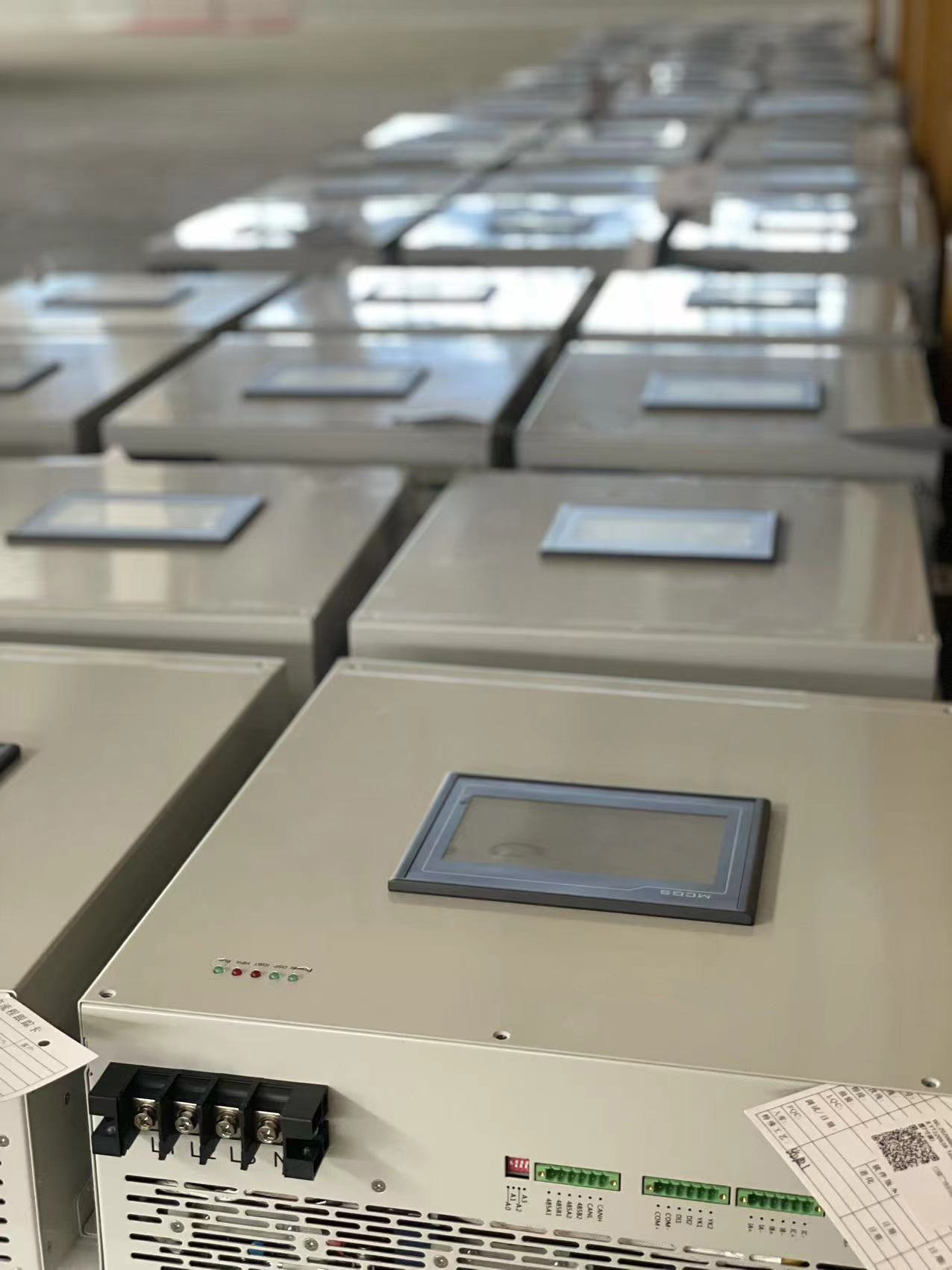

Chez YT Electric, nous sommes spécialisés dans les solutions de qualité d'énergie de pointe, notamment les générateurs de var statiques (SVG) et les filtres d'harmoniques actifs (AHF). Nos produits sont conçus pour :

• Améliorer le facteur de puissance jusqu'à un niveau proche de l'unité.
• Atténuer les distorsions harmoniques.
• Améliorez l'efficacité énergétique et la fiabilité du système.

En mettant l'accent sur l'innovation et la conception centrée sur le client, les solutions de YT Electric sont approuvées dans tous les secteurs, de la fabrication aux systèmes d'énergie renouvelable.

Applications de puissance réactive

La compensation de puissance réactive est essentielle dans divers secteurs :

• Installations industrielles :Les gros moteurs, les machines à souder et les systèmes CVC génèrent une puissance réactive importante.
• Énergie renouvelable : les systèmes d'énergie solaire et éolienne nécessitent une alimentation réactive pour maintenir la stabilité du réseau.
• Bâtiments commerciaux : Les ascenseurs, les unités de climatisation et les systèmes d'éclairage contribuent souvent à un faible facteur de puissance.
• Réseaux publics : La régulation de la tension et la réduction des pertes dépendent d'une gestion efficace de la puissance réactive.

La correction du facteur de puissance via la compensation de la puissance réactive est une étape essentielle vers l'efficacité énergétique et la durabilité. Qu'il s'agisse de réduire les coûts, d'améliorer la qualité de l'énergie ou de respecter les normes réglementaires, l'adoption de solutions avancées telles que SVG et AHF garantit des performances et une fiabilité supérieures.
