Solution SiC de YT ELECTRIC : Haute efficacité, qualité d'alimentation ultra-rapide.

SHANGHAI YINGTONG ELECTRIC est fière de lancer son nouveau produit : le filtre harmonique actif/générateur statique de puissance réactive (AHF/SVG) intégrant la technologie du carbure de silicium (SiC). Cette solution avancée pour la qualité de l’énergie électrique repose sur une technologie de pointe utilisant des composants SiC. Conçu pour les réseaux électriques industriels et commerciaux, ce système offre une efficacité accrue, une réponse plus rapide et une fiabilité exceptionnelle. Il représente une avancée significative pour relever les défis complexes liés à la qualité de l’énergie auxquels sont confrontées les infrastructures électriques modernes.

La puissance du SiC : une révolution dans la qualité de l'énergie

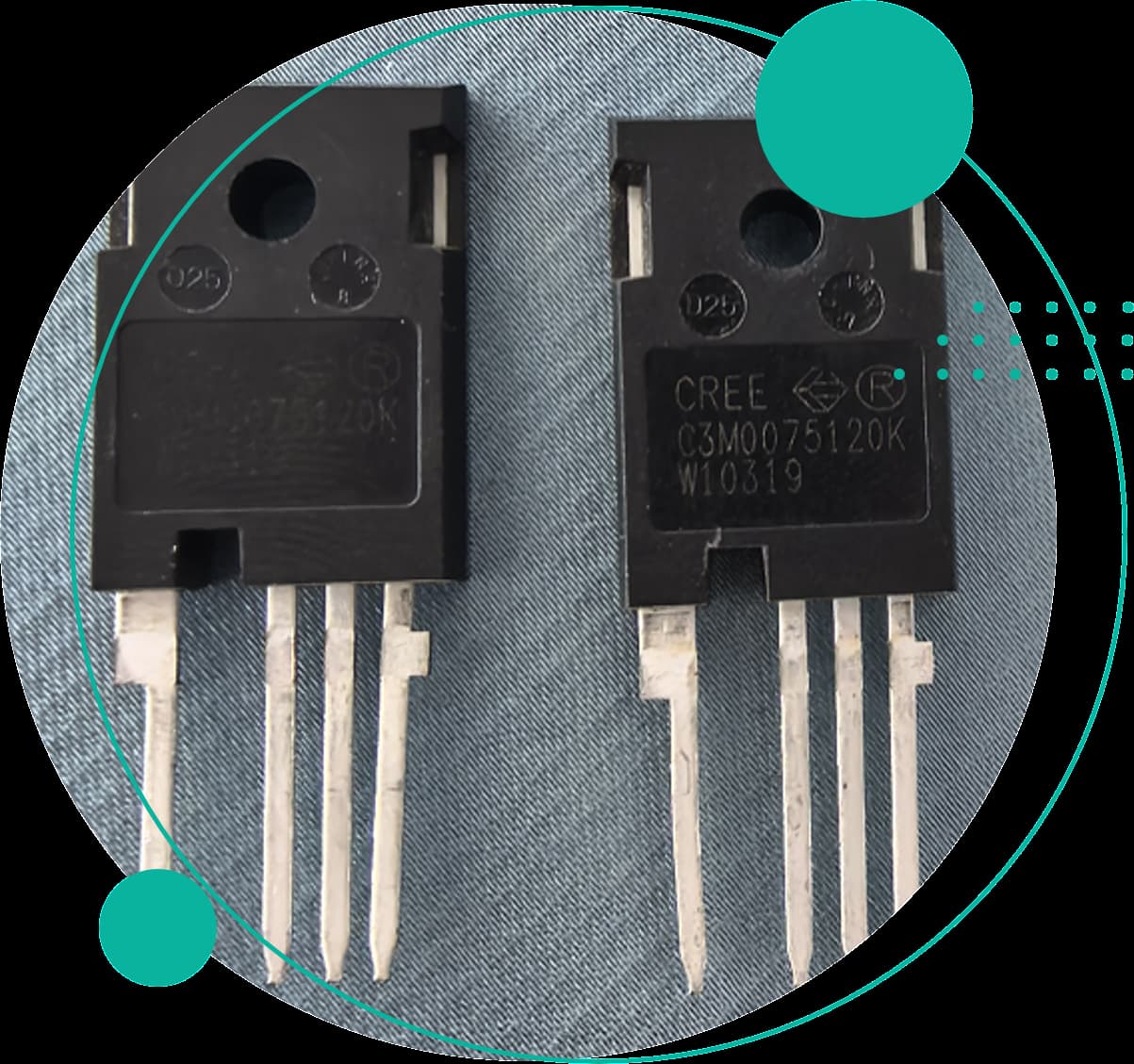

Notre nouveau produit utilise le carbure de silicium (SiC) comme matériau principal pour les transistors. Le SiC est un composé révolutionnaire qui permet à notre système d'offrir des performances nettement supérieures aux anciennes conceptions à base de silicium. Cette technologie a été conçue pour résoudre rapidement et efficacement vos problèmes de qualité d'alimentation les plus complexes. En choisissant le SiC, nous dépassons les limitations des composants traditionnels, garantissant ainsi un système plus robuste et réactif.

Une efficacité élevée signifie des coûts réduits

La conception en carbure de silicium (SiC) réduit considérablement les pertes d'énergie au sein du système. Cet engagement en faveur de l'efficacité se traduit directement par des économies pour nos clients.

Ce produit atteint un rendement exceptionnel de 98 %, ce qui le place parmi les solutions de qualité d'énergie les plus performantes actuellement disponibles.

Une efficacité accrue signifie moins de gaspillage d'énergie sous forme de chaleur. Il en résulte des économies d'énergie directes et une réduction des coûts d'exploitation de votre installation. Sur la durée de vie du produit, ces économies se traduiront par un retour sur investissement substantiel.

En générant moins de chaleur, le système de refroidissement fonctionne moins, ce qui améliore l'efficacité globale du système et réduit le niveau sonore. Cette température de fonctionnement plus basse est un avantage majeur : elle simplifie l'installation et prévient les contraintes thermiques sur les équipements environnants.

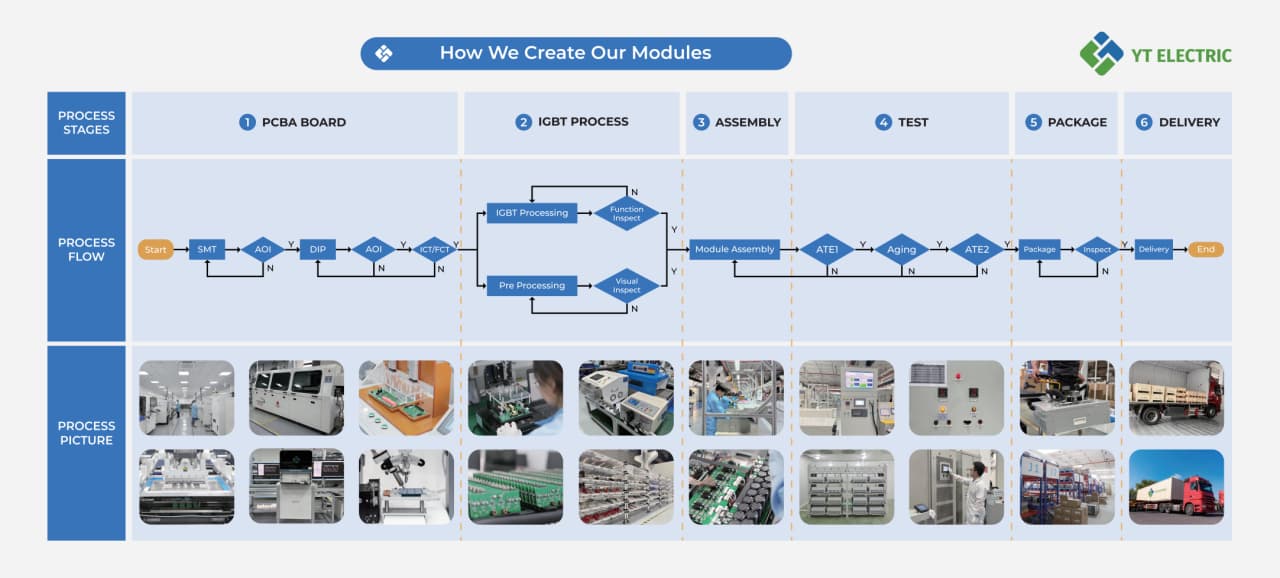

Cette faible production de chaleur protège les composants internes et prolonge leur durée de vie. Moins de chaleur signifie moins d'usure, ce qui garantit le maintien des performances optimales du filtre pendant de nombreuses années. Chaque unité est testée en usine afin de garantir ce haut niveau d'efficacité, même à pleine charge.

2. Réponse ultra-rapide pour une stabilité dynamique

La rapidité est essentielle pour une correction efficace de la qualité de l'énergie. Les charges non linéaires varient souvent très rapidement, exigeant une réponse immédiate du filtre. Sans une réponse rapide, les réseaux électriques peuvent subir des baisses ou des pics de tension soudains, perturbant ainsi leur fonctionnement.

La capacité de commutation élevée du SiC permet à l'unité de fonctionner à une fréquence supérieure à 100 kHz. Cette commutation à haute fréquence est le moteur de la vitesse supérieure du produit.

Cette commutation rapide permet un temps de réponse immédiat de seulement 4 µs (microsecondes). Le système réagit quasi instantanément. Cette vitesse élevée est essentielle pour la gestion de charges très dynamiques.

Le système détecte et corrige rapidement les problèmes d'alimentation en temps réel, garantissant un fonctionnement stable même en cas de variations soudaines de charge. Le filtre agit comme un véritable « gardien » pour votre alimentation électrique.

Il effectue la réponse harmonique complète en un cycle et la réponse fondamentale complète en un quart de cycle. Cette vitesse exceptionnelle garantit la conformité de votre système aux exigences strictes des organismes de réglementation tels que la norme IEEE 519.

· Grâce à cet état de vigilance constant, les temps d'arrêt et les amendes réglementaires sont considérablement réduits.

3. Conception compacte et fiable

Le matériau SiC supporte une densité de puissance plus élevée et gère la chaleur plus efficacement que les technologies précédentes. Cela nous permet de proposer une solution performante dans un format compact.

Cette gestion thermique supérieure nous permet de concevoir un système beaucoup plus compact et peu encombrant. Les clients peuvent ainsi consacrer leur précieux espace au sol à la production ou à d'autres équipements critiques, au lieu d'installer d'imposantes armoires électriques.

Son format compact est idéal pour les nouvelles installations comme pour la rénovation d'armoires existantes. Sa modularité facilite son installation même dans les espaces restreints.

Une bonne maîtrise de la chaleur prolonge la durée de vie des composants et améliore leur fiabilité à long terme. Cet engagement en faveur de la durabilité se traduit par moins de pannes inattendues et un programme de maintenance plus prévisible pour nos clients.

Nous appliquons un revêtement écologique sur toutes nos cartes de circuits imprimés (PCBA). Ce revêtement protège efficacement les composants contre l'humidité, la poussière et les conditions difficiles. Cette protection robuste garantit la sécurité des unités dans les environnements industriels exigeants, tels que les usines ou les zones humides. Chaque composant résiste activement aux conditions susceptibles d'endommager les appareils électroniques.

Gestion complète de la qualité de l'énergie

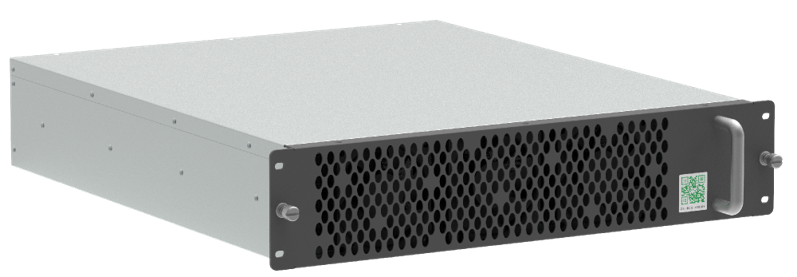

Le YTPQC-AHF/SVG/SC est une solution extrêmement polyvalente. Cet appareil performant combine les fonctions d'un filtre harmonique actif (AHF) et d'un générateur statique de puissance réactive (SVG). Il prend en charge tous les types de problèmes de qualité de l'énergie électrique modernes, offrant ainsi une solution complète pour une alimentation fiable.

Compensation harmonique active

Les harmoniques sont une cause majeure de dommages et de surchauffe des équipements. Notre produit les élimine activement en injectant des courants compensateurs.

Le filtre assure une compensation dynamique des courants harmoniques du 2e au 51e ordre. Cette large plage de compensation permet de traiter la quasi-totalité des problèmes harmoniques courants rencontrés dans les systèmes industriels.

Nous utilisons l'algorithme FFT, reconnu pour sa fiabilité, afin de détecter les harmoniques du courant. Cela nous permet de cibler précisément les harmoniques problématiques. L'algorithme FFT (Transformée de Fourier Rapide) offre la haute précision nécessaire à cette tâche complexe.

L’algorithme avancé de contrôle d’amortissement actif à double boucle fermée garantit une correction précise et stable quelles que soient les conditions de charge. Ce système de contrôle assure que le processus de compensation lui-même n’induit aucune instabilité.

2. Compensation dynamique de la puissance réactive et du déséquilibre

Ce produit va au-delà des harmoniques pour améliorer votre facteur de puissance global et la santé de votre réseau électrique. Améliorer le facteur de puissance est essentiel pour réduire vos factures d'électricité et augmenter la capacité de votre système.

Il offre une correction du facteur de puissance cible configurable, prenant en charge une plage de -1 à 1. Cette flexibilité vous permet de respecter facilement les exigences du fournisseur d'électricité et d'éviter les pénalités liées à un faible facteur de puissance. Le système peut fonctionner à la fois comme un condensateur et une inductance, offrant un contrôle total.

Le système utilise une méthode de compensation directe de la puissance réactive pour compenser avec précision le courant réactif. Cette méthode permet un contrôle dynamique et continu de la puissance réactive.

Il compense efficacement le déséquilibre fondamental triphasé, réduisant ainsi les courants de neutre excessifs et prévenant les contraintes inutiles sur le système. L'équilibrage de la charge sur toutes les phases améliore le rendement et protège les moteurs et les transformateurs contre la surchauffe.

3. Suppression de la résonance

Contrairement aux filtres passifs traditionnels, notre solution active intègre une fonction de suppression active. Celle-ci élimine le risque de résonance du système, un phénomène dangereux où les composants électriques amplifient les harmoniques.

Le filtre se protège automatiquement, ainsi que le système, contre cet effet.

Cette protection préserve vos équipements critiques des surtensions dangereuses dues à la résonance du réseau. La sécurité et la pérennité des installations de votre usine sont nos priorités.

• La conception active empêche les interférences avec le réseau, offrant ainsi des performances plus sûres que les systèmes passifs.

Fonctionnement intelligent et flexibilité

Nous avons conçu ce produit pour une utilisation intuitive et une flexibilité d'exploitation maximale. Son interface utilisateur et ses fonctionnalités de communication témoignent de notre engagement envers des solutions modernes pour les réseaux intelligents.

Accès mobile Vous pouvez commander et surveiller l'appareil via une interface Bluetooth et une application mobile dédiée. Cette fonctionnalité facilite le paramétrage et le diagnostic des pannes à distance, améliorant ainsi la sécurité et l'efficacité des techniciens.

Opération parallèle L'unité prend en charge le fonctionnement en parallèle intelligent. Vous pouvez connecter jusqu'à 10 modules en parallèle pour répondre à des besoins en courant plus importants ou pour assurer une redondance. Cette flexibilité permet à la solution d'évoluer avec votre entreprise.

Redondance intelligente Les modules défectueux peuvent se déconnecter automatiquement. Les modules restants augmentent automatiquement leur puissance de sortie pour compenser la perte de courant (dans la limite de la capacité du système). Le système reste ainsi opérationnel avec un minimum d'interruptions. Cette fonctionnalité est essentielle pour les processus qui ne peuvent tolérer d'arrêts inattendus.

Communication Le système est doté d'une interface de communication Modbus TCP/IP pour une intégration transparente aux systèmes SCADA et de surveillance industriels. Ce protocole ouvert garantit une intégration aisée à tout système de gestion technique du bâtiment ou de contrôle d'usine existant.

Choisir la solution SiC de YT ELECTRIC

Le YTPQC-AHF/SVG/SC est bien plus qu'un simple filtre : c'est une solution complète de gestion de la qualité de l'énergie. Largement utilisé dans les centres de données, les usines modernes, les bâtiments commerciaux et les systèmes d'énergies renouvelables, il exige efficacité, fiabilité et précision. Nous proposons ce produit avec différentes intensités nominales (20 A, 50 A, 100 A et 200 A) afin de répondre à divers besoins en énergie.

YT ELECTRIC optimise l'efficacité énergétique et les performances des systèmes en proposant des solutions de nouvelle génération à haut rendement. Nous garantissons la qualité de nos produits grâce à un support technique expert et un engagement constant envers l'excellence de l'alimentation électrique. Modernisez votre système électrique grâce aux performances et à la rapidité supérieures de la technologie SiC.

Contact SHANGHAI YINGTONG ÉLECTRIQUE pour en savoir plus sur nos solutions de qualité de l'énergie et obtenir des informations détaillées sur nos produits.
