Qu'est-ce qu'un filtre harmonique actif? Un guide complet des solutions de qualité d'énergie

Dans le monde d'aujourd'hui, où les industries dépendent fortement des équipements électroniques et des charges non linéaires, le maintien de la qualité de l'énergie est devenu une préoccupation critique Une mauvaise qualité d'énergie peut entraîner des inefficacités, des dommages aux équipements et une augmentation des coûts opérationnels L'une des solutions les plus efficaces pour résoudre les problèmes de qualité de l'énergie, en particulier la distorsion harmonique, est l'utilisation de filtres harmoniques actifs (AHFS) Dans ce blog, nous explorerons ce qu'est un filtre harmonique actif, comment il fonctionne, ses avantages et pourquoi c'est un élément essentiel des solutions de qualité de puissance modernes

Comprendre les harmoniques et comment ils affectent les choses

Comprendre ce que sont les harmoniques et pourquoi ils sont gênants est crucial avant de plonger dans des filtres harmoniques actifs Les distorsions de forme d'onde électrique appelées harmoniques sont activées par des charges non linéaires comme les ordinateurs, les lumières LED, les lecteurs de fréquences variables (VFD) et d'autres équipements électroniques Ces charges produisent des fréquences harmoniques qui sont des multiples de la fréquence de puissance de base (50 Hz ou 60 Hz) en dessinant le courant en impulsions brèves par opposition à une onde sinusoïdale lisse

Les harmoniques peuvent causer plusieurs problèmes, notamment:

Surchauffe de l'équipement: Les harmoniques augmentent le courant RMS, conduisant à une chaleur excessive dans les transformateurs, les moteurs et les câbles

Distorsion de tension: Les harmoniques peuvent déformer la forme d'onde de tension, affectant les performances de l'équipement sensible

Pertes de puissance: Des courants harmoniques accrus entraînent des pertes d'énergie plus élevées et une réduction de l'efficacité du système

Trippage de nuisance: Les harmoniques peuvent provoquer des dispositifs de circuits et des dispositifs de protection pour déclencher inutilement

Ingérence: Les harmoniques peuvent interférer avec les systèmes de communication et autres appareils électroniques

Pour atténuer ces problèmes, des filtres harmoniques sont utilisés Parmi les différents types de filtres disponibles, les filtres harmoniques actifs sont considérés comme l'une des solutions les plus avancées et les plus efficaces

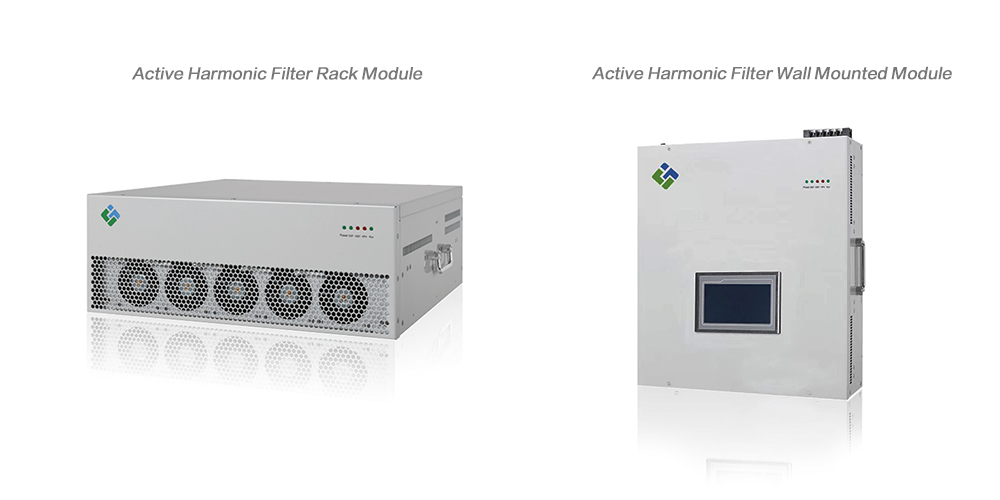

Qu'est-ce qu'un filtre harmonique actif?

Un filtre harmonique actif (AHF) est un dispositif électronique conçu pour atténuer la distorsion harmonique dans les systèmes électriques Contrairement aux filtres passifs, qui utilisent des composants passifs comme les condensateurs et les inductances pour bloquer ou absorber les harmoniques, les AHF utilisent l'électronique de puissance pour injecter activement des courants contre-harmoniques dans le système Cela annule les courants harmoniques générés par des charges non linéaires, ce qui entraîne une alimentation plus propre et plus stable

Comment fonctionne un filtre harmonique actif?

Le fonctionnement d'un filtre harmonique actif peut être décomposé dans les étapes suivantes:

Surveillance du courant de charge: L'AHF surveille en continu le courant de charge à l'aide de capteurs Il analyse la forme d'onde pour détecter les fréquences harmoniques

Détection harmonique: En utilisant des algorithmes avancés et un traitement du signal numérique (DSP), l'AHF identifie les composants harmoniques présents dans le courant de charge

Génération de contre-harmoniques: L'AHF génère des courants harmoniques qui sont égaux en amplitude mais opposés en phase aux harmoniques détectées

Injection de contre-harmonique: Les courants contre-harmoniques générés sont injectés dans le système électrique Cela annule efficacement la distorsion harmonique, résultant en une forme d'onde de courant sinusoïdale

Ajustement en temps réel: AHFS fonctionne en temps réel, s'adaptant en continu aux changements dans la charge et le profil harmonique pour assurer des performances optimales

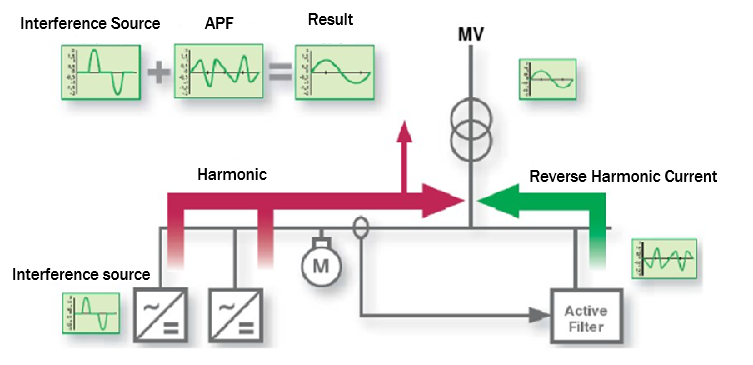

Principe de travail:

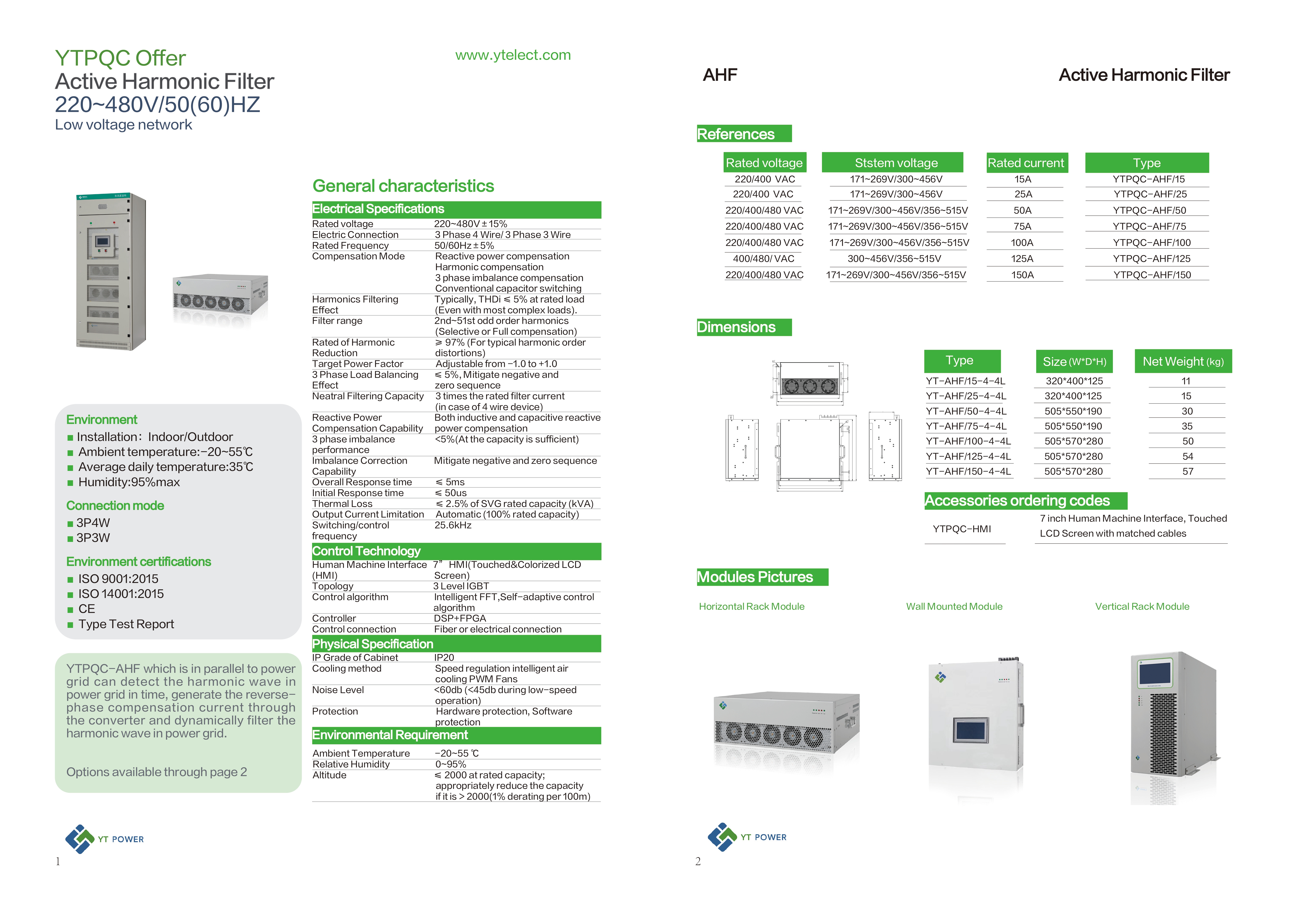

Avantages clés des filtres harmoniques actifs:

Les filtres harmoniques actifs offrent plusieurs avantages par rapport aux filtres passifs traditionnels et autres techniques d'atténuation harmonique:

Haute efficacité: AHFS peut réduire la distorsion harmonique à moins de 5%, garantissant le respect des normes internationales comme l'IEEE 519 et la CEI 61000

Performance dynamique: Contrairement aux filtres passifs, qui sont réglés sur des fréquences spécifiques, les AHF peuvent atténuer un large éventail de fréquences harmoniques, ce qui les rend adaptées à diverses applications

Conception compacte: Les AHF sont généralement plus petits et plus légers que les filtres passifs, ce qui les rend plus faciles à installer dans des environnements limités dans l'espace

Compensation de puissance réactive: De nombreux AHF fournissent également une compensation réactive de puissance, améliorant le facteur de puissance et réduisant les coûts énergétiques

Évolutivité: Les AHF peuvent être facilement mis à l'échelle pour répondre aux besoins des systèmes de croissance ou des conditions de charge

Entretien réduit: Sans composants passifs comme les condensateurs ou les inductances, les AHF nécessitent un entretien minimal et ont une durée de vie plus longue

Applications des filtres harmoniques actifs

Les filtres harmoniques actifs sont largement utilisés dans les industries et les installations où la distorsion harmonique est une préoccupation Certaines applications courantes comprennent:

Plantes industrielles: Installations avec machines lourdes, VFD et autres charges non linéaires

Centres de données: Équipement électronique sensible qui nécessite une puissance propre et stable

Installations de soins de santé: Hôpitaux et cliniques avec équipement médical avancé

Bâtiments commerciaux: Bureaux, centres commerciaux et hôtels avec des systèmes d'éclairage LED et de CVC

Systèmes d'énergie renouvelable: Installations d'énergie solaire et éolienne avec des onduleurs qui génèrent des harmoniques.
