Filtre harmonique actif à MOSFET SiC pour la correction THDi industrielle

Filtre harmonique actif SiC MOSFET pour la correction du THDi industriel

Une usine textile au Vietnam a remplacé ses batteries de condensateurs trois fois en 18 mois. Chaque panne suivait le même schéma : les boîtiers des condensateurs se gonflaient, les contacteurs se soudaient en position fermée et les fusibles fondaient pendant l'équipe de l'après-midi, lorsque 85 % des métiers à filer entraînés par des variateurs de fréquence fonctionnaient simultanément. L'usine avait besoin d'un filtre harmonique actif SiC MOSFET pour résoudre la cause racine, mais l'équipe d'ingénierie n'avait évalué que des options de compensation passive.

La cause racine n'était pas des condensateurs défectueux. Le bus 400 V de l'usine présentait un THDi de 32 %, dominé par les courants harmoniques de 5e et 7e ordre provenant des redresseurs d'entrée des variateurs de fréquence. La batterie de condensateurs passive formait une résonance parallèle proche de l'harmonique de 7e ordre, amplifiant la distorsion au lieu de corriger le facteur de puissance.

Le responsable de la maintenance connaissait le problème. Il lui manquait une solution capable de fonctionner à une température ambiante de 40 °C, de gérer des variations rapides de charge et de fournir une réduction mesurable du THDi sans créer de nouveaux chemins de résonance.

Pourquoi les filtres passifs échouent dans les environnements à charge dynamique

Les filtres harmoniques passifs sont accordés sur un ordre harmonique spécifique. Ils injectent une puissance réactive fixe indépendamment de l'état de charge. Lorsqu'une usine textile fait varier le nombre de variateurs de fréquence de 30 % à 100 % de la capacité installée au cours d'une même équipe, les batteries passives oscillent entre sous-compensation et surcompensation — ces deux conditions dégradent la qualité de l'énergie.

Les filtres harmoniques actifs mesurent le courant de charge en temps réel. Ils injectent des courants harmoniques égaux et opposés pour annuler la distorsion au point de couplage commun. La compensation suit le spectre harmonique de la charge toutes les 40 microsecondes.

Mais le semi-conducteur qui génère ce courant de compensation détermine les performances du filtre en conditions de contrainte thermique, de haute fréquence de commutation et de tension réseau déformée.

Pourquoi un filtre harmonique actif SiC MOSFET surpasse un AHF Si IGBT

Un filtre harmonique actif conventionnel utilise des modules Si IGBT commutant à 12–16 kHz. Le courant de traînage de l'IGBT lors de la coupure impose un compromis de conception : augmenter la fréquence de commutation pour améliorer la qualité de la forme d'onde d'annulation harmonique, ou la réduire pour limiter les pertes de commutation. Les ingénieurs ne peuvent pas optimiser les deux simultanément.

Le SiC MOSFET élimine ce compromis. Sa diode intrinsèque présente une charge de récupération inverse nulle. La coupure s'effectue sans courant de traînage. Le dispositif commute à 30–50 kHz avec des pertes totales inférieures à celles d'un IGBT à 16 kHz.

Trois avantages mesurables se traduisent directement par des performances sur le terrain :

1. Une fréquence de commutation plus élevée produit un courant de compensation plus propre. Le filtre LCL de sortie gère moins d'ondulation, de sorte que l'inductance fonctionne plus froidement et occupe moins d'espace dans l'armoire.

2. Des pertes de commutation plus faibles réduisent l'évacuation thermique d'environ 30 %. Un module SiC de 100 A dissipe environ 850 W contre 1 200 W pour un module Si IGBT équivalent. Cette différence est essentielle dans les locaux électriques d'Asie du Sud-Est où la température ambiante atteint 40–45 °C.

3. dv/dt contrôlé — Les circuits de commande de grille SiC façonnent le front de commutation à moins de 5 kV/μs. Cela protège l'isolation des bobinages des moteurs dans les usines fortement équipées de variateurs de fréquence, où les phénomènes d'ondes réfléchies sollicitent déjà les enroulements du stator.

Tableau A : AHF Si IGBT contre AHF SiC MOSFET — Comparaison technique

Topologie à 3 niveaux : avantages pratiques pour l’AHF industriel

Une topologie NPC à 3 niveaux ou de type T divise le bus CC avec un point neutre de clampage. Chaque dispositif de commutation voit la moitié de la tension du bus CC. La tension de sortie commute entre trois niveaux au lieu de deux, offrant trois avantages pratiques pour les applications AHF :

Premièrement, le pas de tension de sortie est réduit de moitié. L’inductance du filtre LCL subit la moitié de la contrainte volt-seconde, ce qui réduit les pertes dans le noyau.

Deuxièmement, la fréquence d’ondulation effective double par rapport à la fréquence de commutation du dispositif. Une fréquence de commutation de 40 kHz produit une composante d’ondulation de 80 kHz, nécessitant une inductance de filtre beaucoup plus petite.

Troisièmement, le contrôle du point neutre gère directement les harmoniques de séquence zéro — 3e, 9e, 15e. Les onduleurs à deux niveaux ne peuvent pas annuler les courants de séquence zéro sans ajouter un quatrième bras.

Sélection technique : adaptation de la capacité AHF aux conditions réelles de charge

L’erreur de spécification la plus courante consiste à sélectionner la capacité AHFen fonction de la puissance apparente du transformateur en kVA plutôt que du courant harmonique mesuré.

Un transformateur de 2 000 kVA alimentant des charges mixtes avec variateurs de fréquence et charges linéaires peut produire seulement 400 A de courant harmonique total. La spécification d’un AHF de 500 A gaspille le budget et l’espace dans l’armoire. Une unité de 300 A avec 15 % de marge coûte moins cher, occupe le même local électrique avec de l’espace disponible, et atteint une correction THDi identique.

La méthode de sélection correcte consiste à enregistrer le THDi du courant de charge et le spectre RMS au point de couplage commun pendant un cycle de production complet — et non une mesure instantanée. Les usines textiles, les lignes d’assemblage automobile et les sites de transformation alimentaire présentent toutes une variation du courant harmonique de ±40 % au cours d’une équipe. Une mesure de 30 minutes ne détecte pas la condition la plus défavorable.

Tableau B : Guide de sélection de la capacité AHF — Scénarios industriels d’Asie du Sud-Est

Toutes les valeurs nominales supposent 400 V, 50 Hz, 40 °C de température ambiante. Pour un fonctionnement à 45 °C de température ambiante, ajoutez une marge de capacité de 10 %.

Installation sans interruption de la production

Un filtre actif d'harmoniques se raccorde en parallèle avec la charge au tableau principal de distribution. Les TC se fixent autour des jeux de barres d'arrivée — aucune déconnexion des jeux de barres n'est nécessaire. Les câbles d'alimentation de l'AHF aboutissent à un disjoncteur de réserve. La mise en service prend 4–6 heures tandis que l'installation continue de fonctionner normalement.

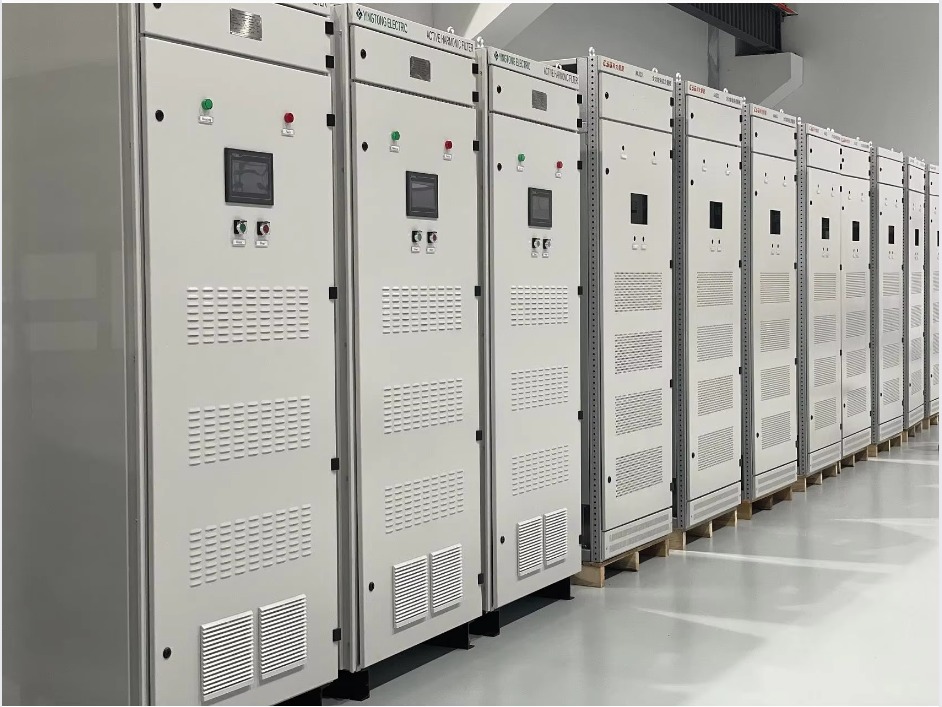

Les modules muraux jusqu'à 150 A se montent à côté du tableau électrique. Les armoires sur pied de 200 A à 600 A occupent environ 1 m² par unité. Plusieurs unités fonctionnent en parallèle avec un partage automatique du courant.

[]

Texte alternatif : Filtre actif d'harmoniques à MOSFET SiC avec topologie à 3 niveaux installé dans une usine textile d'Asie du Sud-Est pour la correction industrielle du THDi — unité murale de la série YT Electric YTPQC-APF montrant les raccordements des TC à noyau ouvrant, la section du filtre LCL et l'affichage de l'écran tactile HMI.

Résultats mesurés sur le terrain

Un groupe textile vietnamien a installé six unités YTPQC-APF dans trois usines. Les mesures avant installation ont enregistré un THDi compris entre 28 % et 35 % sur le jeu de barres principal de 400 V. Après installation, le THDi mesuré était inférieur à 4,5 % dans les 72 heures suivant la mise en service.

Les défaillances des batteries de condensateurs ont cessé immédiatement. La suppression des remplacements, la réduction des pénalités appliquées par le fournisseur d'électricité et la diminution des pertes liées au facteur K du transformateur ont permis d'économiser environ 42 000 USD la première année sur trois sites.

Les filtres actifs d'harmoniques à MOSFET SiC fonctionnent en continu à une température ambiante de 38–42 °C sans déclassement. La maintenance annuelle — nettoyage des filtres d'admission et vérification des raccordements des TC — prend environ deux heures par unité.

FAQ

Q : Comment sélectionner la capacité AHF appropriée pour mon installation ?

Ne déterminez pas la capacité de l'AHF à partir de la plaque signalétique du transformateur en kVA. Mesurez le spectre réel du courant harmonique au PCC pendant un cycle complet de production — au minimum 24 heures. Dimensionnez l'AHF à 110–120 % du courant harmonique maximal mesuré. YT Electric fournit gratuitement un audit de la qualité de l'énergie sur site afin de déterminer le calibre approprié avant l'achat.

Q : L'installation d'un filtre actif d'harmoniques nécessite-t-elle l'arrêt de l'usine ?

Non. L'AHF se raccorde en parallèle au tableau principal de distribution. Utilisez des TC à noyau ouvrant sur des jeux de barres sous tension. Raccordez les câbles d'alimentation à un disjoncteur de réserve. L'ensemble du processus d'installation et de mise en service dure 4–6 heures tandis que la production se poursuit.

Q : Quelle est la période d'amortissement typique d'un AHF en Asie du Sud-Est ?

Sur les marchés où des pénalités des fournisseurs d'électricité s'appliquent en cas d'harmoniques excessifs — notamment au Vietnam, en Thaïlande, en Indonésie et aux Philippines — le retour sur investissement varie de 12 à 24 mois. Le calcul comprend trois composants : l'élimination des frais de pénalité, la réduction des pertes I²R dans les transformateurs et les câbles (1 à 3 % de la charge totale), ainsi que l'évitement des coûts liés aux défaillances des équipements. Les usines connaissant des défaillances récurrentes des batteries de condensateurs récupèrent souvent leur investissement en moins de 10 mois.

Q : Le SiC MOSFET AHF peut-il fonctionner à pleine charge dans une salle électrique à 45 °C sans climatisation ?

Oui. La série YTPQC-APF est conçue pour un fonctionnement à pleine charge à une température ambiante de 45 °C sans réduction de puissance. Les modules de puissance SiC MOSFET génèrent environ 30 % de chaleur en moins que les modules IGBT Si équivalents. Un refroidissement redondant par air forcé assure l'évacuation de la chaleur. Le contrôleur réduit automatiquement le courant de sortie si la température interne de l'IGBT/du dissipateur thermique dépasse 85 °C — il s'agit d'une limite de protection contre les déclenchements, et non d'une contrainte de conception opérationnelle.

Conclusion

Les usines de fabrication d'Asie du Sud-Est utilisant des charges importantes avec des variateurs de fréquence sont confrontées à un ensemble spécifique de problèmes de qualité de l'énergie : THDi élevé, résonance des batteries de condensateurs et contraintes thermiques dans les salles électriques non régulées. Un filtre actif d'harmoniques SiC MOSFETrépond aux trois problèmes grâce à la physique des semi-conducteurs — pertes de commutation plus faibles, fréquence de commutation plus élevée et fonctionnement à pleine charge à 45 °C ambiant sans réduction de puissance.

YT Electric fabrique la série YTPQC-APF avec une topologie SiC MOSFET à 3 niveaux, avec des puissances nominales de 50 A à 600 A sous 400 V et 690 V, disponible en configurations murale et au sol. Contactez notre équipe d'ingénierie d'application avec votre schéma unifilaire et vos données de mesure de qualité de l'énergie pour une proposition adaptée à votre site.
