Comment mesurer la qualité de l'énergie

L'utilisation efficace de l'énergie est un objectif clé pour les organisations et les institutions qui produisent, transportent et distribuent de l'électricité. L'amélioration de l'efficacité nécessite une meilleure qualité de l'énergie, sinon cela peut endommager les systèmes électriques.

Mesurer la qualité de l'énergie est essentiel pour identifier et résoudre ces problèmes. Des mesures précises à partir de points corrects sont essentielles.

Je. Présentation

La plupart des problèmes de qualité de l'énergie proviennent de la production, du transport, de la distribution ou de la consommation. Ces problématiques sont souvent liées à des problèmes de charge aux points de consommation. Les entreprises qui fournissent de l'électricité doivent fournir de l'énergie dans les limites fixées par la norme TS EN 50160 . Les consommateurs doivent également respecter ces limites pour maintenir le fonctionnement.

L'un des défis majeurs pour les fournisseurs d'électricité consiste à identifier quel consommateur est à l'origine des problèmes de qualité de l'électricité. Mesurer la qualité de l’énergie est nécessaire pour trouver la source de ces problèmes.

Le TS EN 50160Cette norme précise les caractéristiques de tension de l’électricité fournie par les réseaux de distribution publics. Il fournit un cadre permettant de garantir que l’électricité livrée aux consommateurs répond à des critères définis de qualité et de fiabilité. La norme est largement utilisée en Europe et est harmonisée avec les normes européennes et internationales de qualité de l'énergie.

Principales caractéristiques de la norme TS EN 50160

1. Caractéristiques de tension : elles définissent des plages acceptables pour des paramètres tels que l'amplitude de tension, la fréquence et la distorsion de la forme d'onde dans des conditions de fonctionnement normales.
2. Harmoniques et scintillement : il fixe les limites de la distorsion harmonique, du scintillement et d'autres perturbations électriques pouvant avoir un impact sur les performances de l'équipement.
3. Continuité de l'approvisionnement : La norme décrit les exigences relatives aux interruptions de l'alimentation électrique, y compris les pannes planifiées et imprévues.
4. Environnements applicables : TS EN 50160 s'applique aux systèmes publics de distribution d'électricité et n'est pas spécifique aux réseaux privés ou industriels. Il garantit principalement la cohérence de l’approvisionnement des utilisateurs résidentiels, commerciaux et industriels.
5. Fréquence: Il précise la fréquence standard de l'alimentation fournie, typiquement 50 Hz en Europe, et les écarts acceptables par rapport à cette fréquence.
6. Déséquilibre de tension : La norme traite des niveaux admissibles de déséquilibre de tension dans les systèmes triphasés.

Importance de la qualité de l'énergie

• Pour les services publics : contribue à garantir le respect des critères de qualité pour la fourniture d'électricité, en réduisant les plaintes et en améliorant la satisfaction des clients.
• Pour les consommateurs : protège contre les dommages aux équipements et les inefficacités causés par une mauvaise qualité d'alimentation.
• Pour les réglementations : établit un cadre cohérent pour l'évaluation et le maintien de la qualité de l'énergie.

II. Qu’est-ce que la mesure de la qualité de l’énergie ?

La mesure de la qualité de l'énergie consiste à collecter des données pour vérifier si l'électricité respecte les limites des normes nationales et internationales. Ces données sont analysées pour identifier les problèmes. Les résultats sont expliqués au consommateur ou au fournisseur et des solutions simples sont proposées. Le résultat final est appelé rapport sur la qualité de l'énergie.

Les ingénieurs électriciens gèrent ce processus. Ils analysent les données, préparent les rapports et suggèrent des solutions. Leur expertise garantit que les problèmes sont résolus efficacement.

III. Conseils pour mesurer la qualité de l’énergie

Il est essentiel de mesurer la qualité de l’énergie avec précision. Dans le même temps, la sécurité des personnes et des biens doit être assurée pendant le processus.

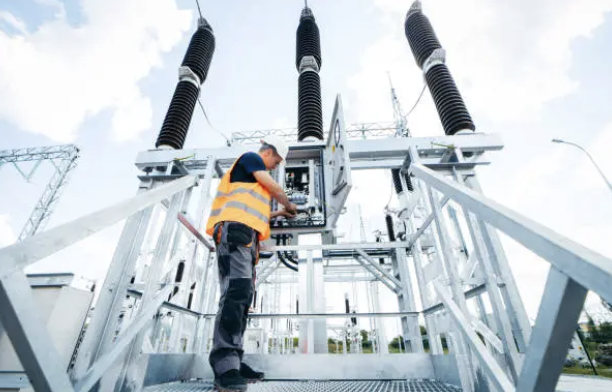

Tout d’abord, des précautions de sécurité appropriées doivent être suivies sur le site de mesure. Le personnel effectuant la mesure doit utiliser un équipement de sécurité approprié. Les exemples incluent les gants isolés, les vêtements de protection contre les arcs électriques et les chaussures isolées. Des outils de sécurité supplémentaires doivent également être utilisés correctement.

L'équipement utilisé pour les mesures de qualité de l'énergie doit être conforme à Classe A de la norme CEI 61000-4-30 normes. Ces normes définissent les caractéristiques clés des appareils, telles que les taux d'échantillonnage, la sensibilité et les paramètres à mesurer.

Si la mesure vise à diagnostiquer un problème spécifique, des informations détaillées sur la manière dont le problème se produit doivent être partagées. Cela permet de définir la durée et le lieu de la mesure. Des instructions claires garantissent une meilleure approche pour résoudre le problème.

Une connexion correcte des compteurs de qualité d’énergie est essentielle. La direction du courant, le rapport de transformateur de courant et le rapport de transformateur de tension doivent être saisis avec précision dans l'appareil. Les valeurs de puissance doivent être vérifiées pour distinguer les points de production et de consommation. De nombreuses erreurs dans les mesures de qualité de l’énergie résultent de connexions incorrectes.

Le moment de la mesure est également important. Les mesures prises en dehors des délais requis peuvent conduire à des interprétations erronées. Le respect des délais spécifiés par la norme garantit une collecte et une analyse précises des données.

IV. Le rôle de YT Electric dans les solutions de qualité de l’énergie

YT Electric propose des produits avancés conçus pour prendre en charge des mesures et des corrections précises et efficaces de la qualité de l'énergie.

1. Filtres d'harmoniques actifs (AHF): L'AHF de YT Electric réduit les distorsions harmoniques, améliore les performances de l'équipement et améliore la fiabilité du système. Il prend en charge toutes les fonctionnalités des générateurs de variables statiques (SVG) et fournit un filtrage complet des harmoniques jusqu'au 25ème ordre.
2. Générateurs de variables statiques (SVG) : les SVG de YT Electric corrigent le facteur de puissance, équilibrent les systèmes triphasés et filtrent les harmoniques. Ces dispositifs sont essentiels pour améliorer la qualité de l'énergie dans les systèmes photovoltaïques et les installations industrielles.
3. Armoires hybrides de correction du facteur de puissance : Combinant des SVG et des condensateurs, cette solution garantit une haute précision et une compensation rapide à moindre coût. Il est idéal pour les applications nécessitant une qualité d'alimentation améliorée sans les dépenses d'un système SVG complet.

Les produits YT Electric sont certifiés selon les normes ISO9001, CE et CQC et répondent à des exigences de tests rigoureuses. Ces solutions s'appuient sur une formation d'experts, une assistance sur site et une personnalisation pour les environnements difficiles tels que les températures élevées et les endroits poussiéreux.

Pour les organisations cherchant à améliorer la qualité de l'énergie, YT Electric fournit les outils et l'expertise nécessaires pour des mesures précises et des solutions fiables.

Conseils d'experts :

YT Electric est le plus grand fabricant OEM de AHF basse tension et SVG avec plus de 15 ans d'expérience.

Pour plus d'informations sur la façon dont nos AHF et SVG peuvent aider à gérer les harmoniques et à améliorer la qualité de l'énergie : sales@ytelect.com
