Lorsque vous allumez une lampe, rechargez votre téléphone, prenez le métro, regardez des vidéos ou faites fonctionner des machines industrielles, vous consommez de l'électricité. Rares sont ceux qui s'interrogent sur la stabilité, la qualité et la fiabilité de cette alimentation électrique. Derrière des réseaux électriques stables, des métros fluides et des parcs éoliens performants se cache un composant essentiel de l'électronique de puissance : le générateur statique de puissance réactive (GSP).

SVG Elle est peu connue en dehors du secteur de l'énergie. Elle n'apparaît jamais dans les produits de consommation ni dans les publicités. Pourtant, elle fonctionne 24 h/24 et 7 j/7 dans les réseaux électriques, les zones industrielles, les centrales à énergies nouvelles, les systèmes de transport et les bâtiments urbains du monde entier.

Ce blog explique le fonctionnement, les applications, les avantages et la valeur unique du format SVG. Il montre comment ce dispositif invisible influence votre quotidien de manière inattendue.

Qu'est-ce que SVG (Générateur de variables statiques) ? Une définition professionnelle

Dans les réseaux électriques, le SVG est un élément essentiel de la famille FACTS (Flexible AC Transmission Systems). Dispositif de compensation de puissance réactive entièrement contrôlé et à réponse rapide, il utilise une architecture de convertisseur de source de tension (VSC).

Les dispositifs de puissance réactive traditionnels utilisent des moteurs ou des pièces fixes. Le SVG, quant à lui, est dépourvu de tels composants. Grâce à sa commande PWM en temps réel, le SVG ajuste rapidement la puissance réactive. Il stabilise la tension, réduit les harmoniques, améliore le facteur de puissance et stabilise le réseau électrique.

Son mécanisme de fonctionnement principal :

l Se connecte au réseau via un réacteur de couplage ou un transformateur ;

l Convertit la tension côté CC en un vecteur de tension CA avec une amplitude et une phase contrôlables ;

l Contrôle bidirectionnel du flux de puissance réactive en ajustant la différence d'amplitude/de phase par rapport à la tension du réseau ;

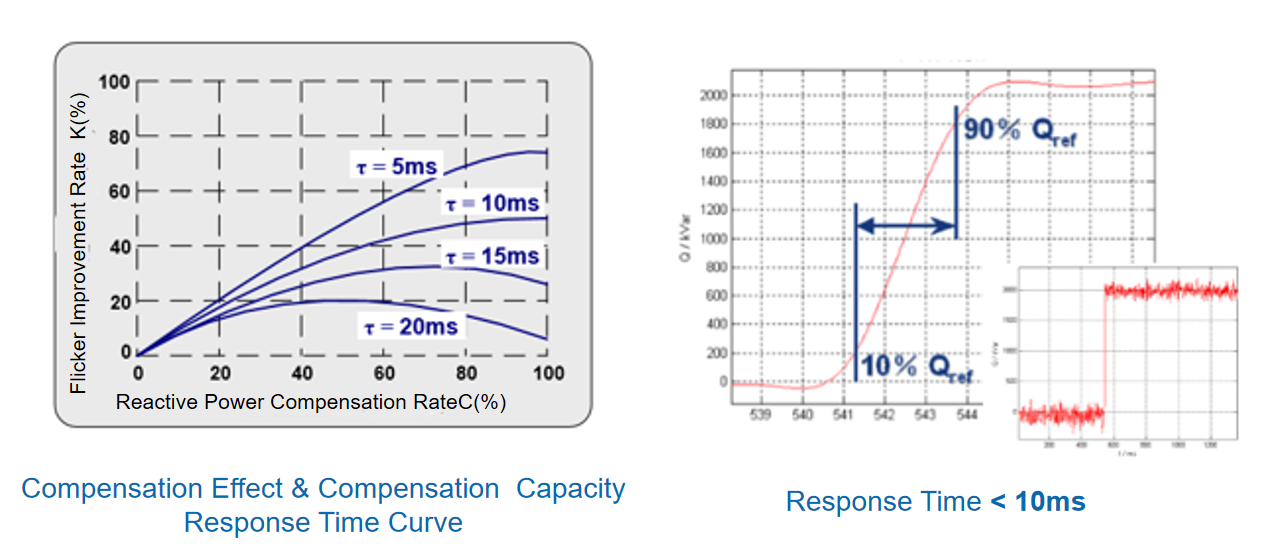

l Effectue la compensation dynamique en 5 à 10 millisecondes, surpassant largement les appareils traditionnels.

En bref, le SVG agit comme un « régulateur de puissance réactive » précis et un « gardien de la qualité de l'énergie » pour les systèmes électriques modernes.

SVG vs. Équipement de compensation traditionnel : Comparaison technique

Pour comprendre l'adoption généralisée du SVG, voici une comparaison d'indicateurs professionnels avec les dispositifs de puissance réactive traditionnels :

Ces données montrent pourquoi le SVG peut remplacer les équipements plus anciens dans les lignes ferroviaires à grande vitesse, les centres de données et les réseaux électriques. Les centrales solaires et éoliennes l'utilisent également.

Là où le SVG alimente discrètement votre quotidien.

Bien qu'installées dans les salles de distribution électrique, les stations de conversion et les sous-stations industrielles, l'influence de SVG imprègne la vie quotidienne :

Réseaux électriques urbains résidentiels et commerciaux

Les villes dépendent d'une tension de réseau stable pour alimenter les foyers, les bureaux, les centres commerciaux et les hôpitaux. Les équipements modernes des villes, tels que les ascenseurs, les climatiseurs à vitesse variable, les éclairages LED, les serveurs et les chargeurs, génèrent des pertes de puissance réactive.

Ils créent également des interférences harmoniques.

Cela peut provoquer des fluctuations de tension, une surchauffe des équipements ou des pannes de courant.

Dans les postes de transformation urbains, le SVG ajuste fréquemment la puissance réactive. Il maintient la tension à ±5 % de 380 V/10 kV.

Elle réduit les pertes d'énergie et maintient un éclairage optimal. Elle contribue au bon fonctionnement des appareils électroménagers et des équipements de bureau. Sans SVG, la qualité du réseau électrique urbain se dégraderait fortement.

Intégration des nouvelles énergies au réseau (énergie éolienne et solaire)

L'énergie éolienne et solaire sont intermittentes. Les variations de la vitesse du vent, les changements de la couverture nuageuse et la production peuvent fluctuer rapidement. Cela peut entraîner un déséquilibre de puissance réactive et des oscillations de tension. Ces problèmes peuvent menacer la sécurité du réseau électrique.

Le SVG est indispensable aux grandes centrales éoliennes et solaires. Il stabilise la tension lors de variations rapides de puissance, atténue les oscillations basse fréquence et assure un raccordement fluide au réseau de l'énergie propre. Le SVG contribue à la production d'électricité verte en arrière-plan.

Transport ferroviaire (métros et trains à grande vitesse)

Les lignes ferroviaires à grande vitesse et les métros utilisent des convertisseurs de traction de forte puissance. Ces derniers peuvent générer d'importantes charges d'impact et des interférences harmoniques lors du démarrage et de la montée en puissance. Non ajusté

La puissance réactive provoque des chutes de tension, mettant en danger la sécurité des trains et des équipements de la gare.

Le SVG, utilisé dans les systèmes de traction ferroviaires, réduit les pics de puissance réactive en quelques millisecondes. Il stabilise la tension de la caténaire et assure une croissance régulière et un service ponctuel. Vos trajets quotidiens et interurbains dépendent du rôle du SVG dans le maintien de la stabilité du réseau de traction.

Fabrication industrielle et centres de données

Les aciéries, les usines d'aluminium, les usines de semi-conducteurs et les grands centres de données sont soumis à des exigences strictes en matière de qualité de l'énergie électrique. Un faible facteur de puissance entraîne des pénalités sur le réseau ; les harmoniques endommagent les équipements de précision ; les fluctuations de tension provoquent des interruptions de production.

SVG améliore le facteur de puissance du système à plus de 0,99, réduisant ainsi le gaspillage d'énergie, filtrant les harmoniques et protégeant les équipements. Pour les centres de données hébergeant le cloud computing, les paiements en ligne et les réseaux sociaux, SVG garantit une alimentation électrique continue et la stabilité de vos activités en ligne.

Caractéristiques professionnelles fondamentales des systèmes SVG modernes

Les produits SVG contemporains sont des dispositifs électroniques de puissance hautement intégrés, numériques et modulaires dotés de caractéristiques techniques clés :

Compensation bidirectionnelle à pleine vitesse : bascule entre la puissance réactive capacitive et inductive en quelques millisecondes, s'adaptant aux charges d'impact telles que les grues et les systèmes de traction.

Conception modulaire : les modules d’alimentation standardisés permettent une extension en parallèle, une installation facile et une maintenance rapide, réduisant ainsi les difficultés de construction sur site.

Gestion des harmoniques et soutien de la tension : compense la puissance réactive tout en supprimant les harmoniques de rang 5, 7, 11 et autres harmoniques caractéristiques.

Faibles pertes de fonctionnement : la conception avancée des IGBT et de la topologie réduit les pertes propres à moins de 1 %, surpassant ainsi les SVC et les bancs de condensateurs.

Contrôle numérique et intelligent : utilise des systèmes de contrôle DSP+FPGA rapides. Il prend en charge la surveillance à distance, l’ajustement adaptatif du réseau et la connexion au réseau intelligent.

L'avenir du SVG : de la compensation réactive à la synergie des réseaux intelligents

Avec les nouveaux systèmes électriques dominés par l'énergie, le SVG évolue au-delà de la compensation autonome vers l'intégration du stockage d'énergie, la stabilité du réseau virtuel et la coordination de plusieurs dispositifs. Tendances clés :

Systèmes hybrides SVG + stockage d'énergie : combinent le soutien en puissance réactive et la régulation de puissance active pour améliorer la flexibilité du réseau.

SVG compact moyenne tension : des conceptions plus petites et plus intégrées pour des scénarios distribués comme les quartiers résidentiels et les stations de recharge.

Contrôle SVG amélioré par l'IA : l'apprentissage automatique prédit les fluctuations de charge pour une précompensation, améliorant ainsi la stabilité.

Face à la croissance rapide de la consommation mondiale d'électricité, SVG demeure un élément essentiel de l'infrastructure des réseaux électriques.

Conclusion

Le générateur statique de puissance réactive (GSP) est l'une des technologies les plus méconnues et pourtant les plus influentes de la société moderne. Il ne bénéficie d'aucune marque grand public ni de publicité quotidienne. Pourtant, à chaque fois que vous allumez une lumière, prenez le métro, utilisez internet ou consommez de l'énergie propre, le GSP fonctionne discrètement. Il stabilise la tension, réduit les harmoniques, compense la puissance réactive et contribue à la fiabilité du réseau électrique.

Vous ne verrez peut-être jamais d'appareil SVG en personne, mais il alimente votre quotidien. Pour les ingénieurs, le SVG est essentiel pour garantir la qualité de l'énergie. Pour le grand public, il assure discrètement une électricité sûre, stable et efficace. Avec le développement des réseaux intelligents et la neutralité carbone, le SVG deviendra encore plus important. Cela démontre que les technologies les plus vitales sont souvent celles que l'on ne voit jamais.
