Temps de réponse des batteries de condensateurs et du générateur de var statique

Les bancs de condensateurs ou les bancs de filtres commutés par contacteur automatique basse tension utilisent généralement un délai de 30 à 40 secondes entre les étapes. Ce temps de retard est choisi pour s'assurer que les condensateurs se sont déchargés avant d'être reconnectés. Le temps de retard long limite la capacité de l'autobank à suivre les charges qui changent rapidement. Le temps de réponse lent peut entraîner une condition de surcharge dans les bancs de filtres. Considérons le cas où une grande charge produisant des harmoniques est activée. Les étapes initiales du filtre pourraient être surchargées avant que l'autobank n'ait le temps de connecter la compensation requise. Les solutions acceptables doivent tenir compte de ce délai de commutation.

Les systèmes conventionnels de correction automatique du facteur de puissance consistent en un contrôleur de facteur de puissance, des condensateurs de puissance et des contacteurs de commutation. Du fait du temps de décharge des condensateurs, les temps de réarmement des contacteurs sont supérieurs à 60 secondes .

Les nouvelles applications font de plus en plus appel à des technologies qui répondent en temps réel. C'est là que les systèmes de correction dynamique du facteur de puissance tels que les modules électroniques à thyristors remplacent les interrupteurs électromécaniques lents. Le commutateur à thyristor offre les avantages d'un temps de réponse rapide ( inférieur à 20 ms ), d'une réduction de la puissance réactive et d'une réduction des coûts énergétiques.

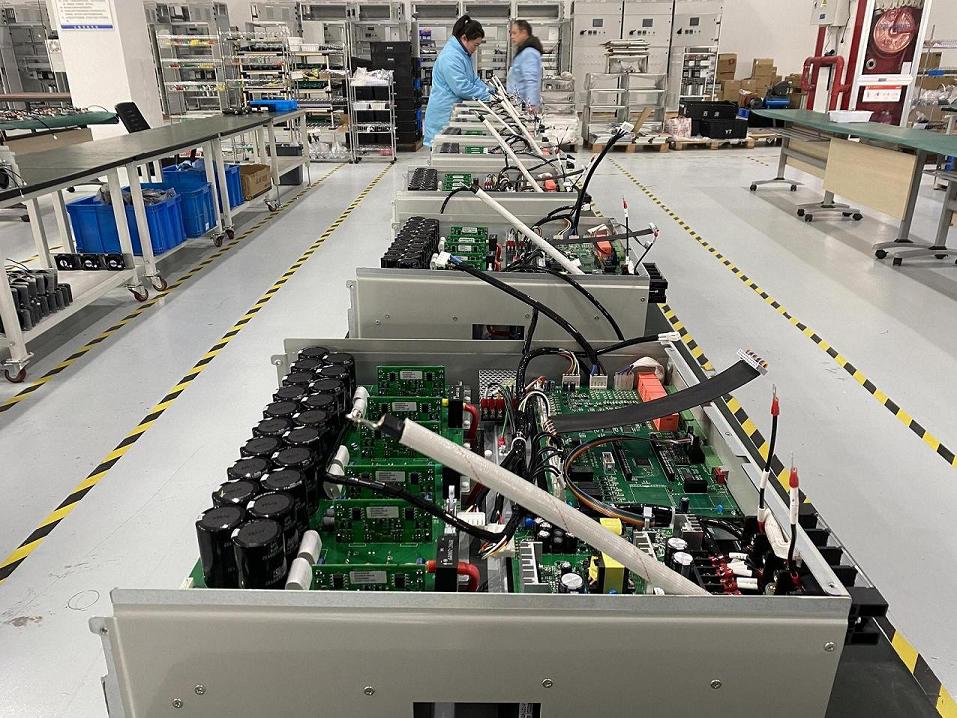

Le générateur de var statique YTPQC-SVG prend l'onduleur de tension haute puissance comme noyau. Il peut rapidement absorber ou émettre la puissance réactive requise en ajustant l'amplitude et la phase de la tension de sortie de l'onduleur ou en contrôlant directement l'amplitude et la phase du courant côté AC.

La vitesse de réponsede SVG ne dépasse pas 5 ms, ce qui peut mieux supprimer les fluctuations de tension et le scintillement. Static Var Generator a le meilleur effet de compensation sur les fluctuations de tension et le scintillement.

Après tout, SVG est beaucoup plus cher que les batteries de condensateurs. Nous avons une meilleure solution pour réaliser les meilleures performances de coût avec un temps de réponse rapide : la correction du facteur de puissance hybride .
