nom du projet
Projet de gestion globale de la conservation de l'énergie du réseau de distribution de Daqing Electric Power Group

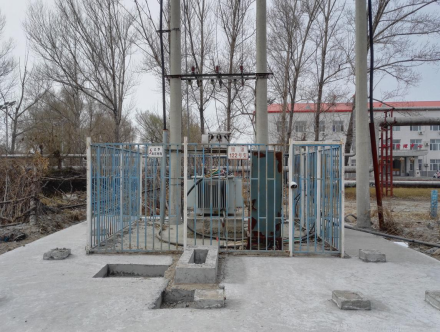

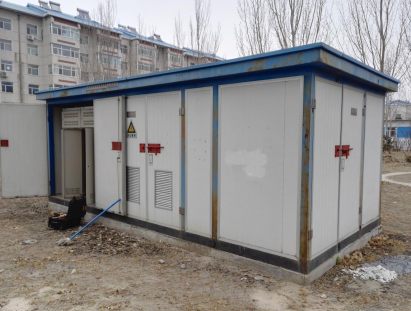

Le réseau de distribution de Daqing Power Group se compose de 7 stations de distribution, dont Ranghulu, Longnan, Saltu, Dongfeng, Donghu, Honggang et Chuangye. Il existe plus de 1000 transformateurs, avec des capacités de transformateur allant de 125kVA à 2500kVA, principalement concentrés dans des niveaux de 315kVA, 400kVA, 630kVA, 800kVA et 1000kVA. Le transformateur transporte des charges pour des installations résidentielles, commerciales et municipales, ainsi qu'un petit nombre de clients industriels. Bien que de nombreuses salles électriques soient équipées d'armoires de condensateurs, l'équipement peut être endommagé ou ne pas être mis en service pour diverses raisons, ce qui entraîne un faible facteur de puissance à certains endroits. Dans le même temps, avec l'utilisation actuelle de divers appareils électriques, en particulier les dispositifs redresseurs à grande échelle tels que les onduleurs et les lampes LED à économie d'énergie, il y a un grand nombre d'harmoniques dans les lignes. Les harmoniques et la puissance réactive augmentent non seulement les pertes de ligne, mais augmentent également la probabilité de dommages aux équipements électriques. En raison des caractéristiques de la consommation d'électricité monophasée dans les zones commerciales et les petites zones, il existe également des sites de déséquilibre de charge triphasés dans les lignes, entraînant des pertes sur les lignes et les transformateurs. Par conséquent, la résolution des problèmes de qualité de l'énergie tels que les harmoniques, la compensation de la puissance réactive et le déséquilibre de charge triphasé dans le réseau de distribution offre un espace considérable pour la conservation de l'énergie et la réduction de la consommation, ce qui se traduit par de bons avantages sociaux et économiques. En raison des caractéristiques de la consommation d'électricité monophasée dans les zones commerciales et les petites zones, il existe également des sites de déséquilibre de charge triphasés dans les lignes, entraînant des pertes sur les lignes et les transformateurs. Par conséquent, la résolution des problèmes de qualité de l'énergie tels que les harmoniques, la compensation de la puissance réactive et le déséquilibre de charge triphasé dans le réseau de distribution offre un espace considérable pour la conservation de l'énergie et la réduction de la consommation, ce qui se traduit par de bons avantages sociaux et économiques. En raison des caractéristiques de la consommation d'électricité monophasée dans les zones commerciales et les petites zones, il existe également des sites de déséquilibre de charge triphasés dans les lignes, entraînant des pertes sur les lignes et les transformateurs. Par conséquent, la résolution des problèmes de qualité de l'énergie tels que les harmoniques, la compensation de la puissance réactive et le déséquilibre de charge triphasé dans le réseau de distribution offre un espace considérable pour la conservation de l'énergie et la réduction de la consommation, ce qui se traduit par de bons avantages sociaux et économiques.
Objectif du projet : réaliser une gestion complète des économies d'énergie des transformateurs du réseau de distribution du groupe Daqing Power, améliorer la qualité de l'alimentation électrique et atteindre les objectifs de fonctionnement sûr et stable et d'économie d'énergie du réseau de distribution.
Ce projet vise à l'application du dernier dispositif de traitement complet à économie d'énergie du réseau de distribution hybride pour les transformateurs dans diverses sous-stations. Il adopte un schéma de configuration qui combine le module de traitement complet à économie d'énergie du réseau de distribution avec des condensateurs de compensation de puissance réactive traditionnels, avec des condensateurs de commutation intégrés ou utilisant des condensateurs de l'armoire de compensation d'origine pour compléter les fonctions de compensation des harmoniques, des déséquilibres et de la puissance réactive, et comprend un module de contrôle des condensateurs. L'appareil a un petit volume et peut atteindre la meilleure combinaison de prix et d'efficacité.
Le module de gestion globale d'économie d'énergie du réseau de distribution et les condensateurs sont placés dans des armoires indépendantes, qui contiennent des unités de contrôle pour les condensateurs ; L'échantillonnage du système entier est complété par le module intégré, puis la commutation du condensateur externe est complétée par le signal de commande.
Ce programme a été largement promu et appliqué dans les systèmes de distribution de State Grid Shanghai Electric Power Company et Zhejiang Electric Power Company depuis 2010, avec de bons résultats d'exploitation sur site et de bons avantages sociaux et économiques.
1.Réduire les pertes de ligne et de transformateur. À l'échelle nationale, la proportion de pertes en ligne est élevée, principalement causée par les composants de puissance réactive. Si les pertes réactives de la ligne électrique sont réduites de 50% à 60%, une énorme consommation d'électricité peut être économisée en un an. Le projet qui peut augmenter la production d'électricité sans consommer d'énergie primaire est un excellent projet vert, avec un investissement minimal et des résultats rapides ;

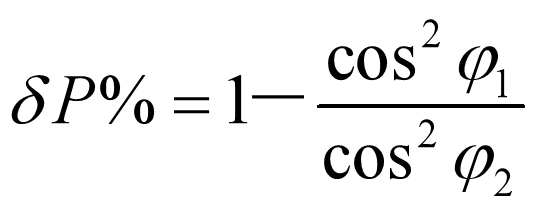

2.Selon la formule de calcul de perte de ligne,
après l'installation d'un dispositif de gestion complet de la qualité de l'alimentation intelligente hybride, la puissance réactive moyenne de la ligne peut être réduite d'environ 70 kvar (le courant harmonique équivaut au calcul du courant réactif), ce qui peut réduire de 25 % la perte de ligne causée par le courant réactif.

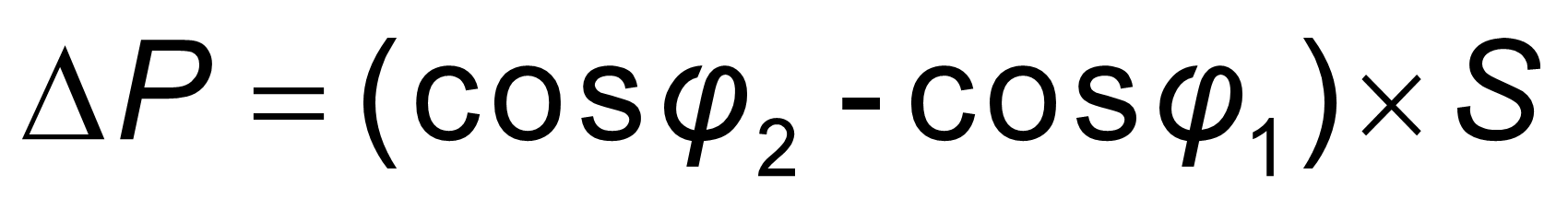

3.L'expansion peut être réalisée sans investissement supplémentaire. Après compensation de la puissance réactive, la capacité de charge électrique peut être augmentée et le transformateur peut fonctionner à pleine charge. Selon la formule de calcul de l'impact de la puissance réactive sur la capacité du transformateur,
Après avoir installé un dispositif de gestion complet de la qualité de l'alimentation intelligente hybride, le facteur de puissance de la ligne peut être augmenté d'une valeur moyenne de 0,89 à 0,99, ce qui peut augmenter la capacité de transmission de puissance active du transformateur et de la ligne de 10 %.
4. Tension d'alimentation stable, amélioration de la qualité de l'alimentation et prolongation de la durée de vie des équipements électriques.
5.Si plus de 1000 stations de distribution sont équipées de dispositifs de traitement complets à économie d'énergie du réseau de distribution hybride, les économies d'énergie annuelles seront d'environ 36 millions de kilowattheures et les factures d'électricité seront d'environ 18 millions de yuans. Dans le même temps, cela équivaut à réduire le dioxyde de carbone de 35 millions de kilogrammes et à économiser 14,5 millions de kilogrammes de charbon standard ; Réduire les émissions polluantes de 9,79 millions de kilogrammes de poussière de carbone, 1,08 million de kilogrammes de dioxyde de soufre et 540 000 kilogrammes d'oxydes d'azote.
