Comment dimensionner correctement un filtre actif d'harmoniques : guide complet de dimensionnement industriel
Alors que les installations industrielles continuent d'adopter des variateurs de fréquence (VFD), des systèmes UPS, de la robotique, des variateurs servo, des chargeurs de véhicules électriques et des systèmes d'énergie renouvelable, la distorsion harmonique est devenue l'un des problèmes de qualité de l'énergie les plus courants. Ces charges non linéaires améliorent l'efficacité mais injectent également des courants harmoniques dans le réseau électrique, réduisant ainsi les performances globales du système.
L'installation d'un filtre actif d'harmoniques (AHF) est l'une des méthodes les plus efficaces pour réduire la distorsion harmonique. Cependant, de nombreux projets échouent parce que le filtre n'est pas correctement dimensionné. L'achat d'un filtre plus grand que nécessaire augmente le coût du projet, tandis qu'un filtre sous-dimensionné ne peut pas atteindre la réduction harmonique requise ni respecter les recommandations de IEEE 519.
Le dimensionnement d'un filtre actif d'harmoniques n'est pas basé sur la capacité du transformateur ou sur la charge électrique totale. Il est basé sur la quantité de courant harmonique qui doit être compensée dans des conditions réelles de fonctionnement. Comprendre cette différence est le fondement de tout projet réussi d'atténuation des harmoniques.
Ce guide explique comment fonctionne le dimensionnement d'un filtre actif d'harmoniques, les calculs impliqués, les erreurs courantes de dimensionnement et les considérations d'ingénierie qui garantissent des performances fiables à long terme.
Le dimensionnement d'un filtre actif d'harmoniques est le processus consistant à déterminer le courant de compensation nécessaire pour éliminer les harmoniques indésirables d'un système électrique.
Contrairement aux batteries de condensateurs, qui sont sélectionnées selon la puissance réactive (kVAr), un filtre actif d'harmoniques est sélectionné selon le courant de compensation mesuré en ampères.
Un filtre actif d'harmoniques surveille en permanence la forme d'onde électrique et injecte dans le système des courants harmoniques égaux mais opposés. Le courant injecté annule le courant harmonique produit par les charges non linéaires avant qu'il ne se propage dans tout le réseau électrique.
Un dimensionnement approprié d'un filtre actif d'harmoniques garantit que le filtre dispose d'une capacité suffisante pour compenser les courants harmoniques existants tout en laissant une marge pour la croissance future de la charge.
Un dimensionnement incorrect d'un filtre actif d'harmoniques est l'une des raisons les plus courantes de l'échec des projets d'atténuation des harmoniques.
Si le filtre est trop petit, la distorsion harmonique reste élevée même après l'installation. Les transformateurs continuent de surchauffer, les batteries de condensateurs continuent de tomber en panne et les équipements sensibles restent exposés à des courants déformés.
Si le filtre est trop grand, les performances harmoniques peuvent s'améliorer, mais le projet devient inutilement coûteux sans fournir d'avantages opérationnels supplémentaires.
Un dimensionnement correct d'un filtre actif d'harmoniques offre plusieurs avantages importants :
Pour la plupart des installations industrielles, un dimensionnement précis fait la différence entre résoudre définitivement le problème des harmoniques et continuer à subir des défaillances électriques récurrentes.
Avant d'effectuer tout dimensionnement d'un filtre actif d'harmoniques, les ingénieurs doivent comprendre ce qu'est réellement un courant harmonique.
Les charges électriques linéaires absorbent un courant sinusoïdal régulier depuis l'alimentation du réseau.
Les charges non linéaires absorbent du courant sous forme de courtes impulsions au lieu d'ondes sinusoïdales régulières. Ces impulsions créent des courants harmoniques qui circulent dans les transformateurs, les appareillages de commutation, les câbles, les générateurs et les batteries de condensateurs.
Les équipements courants générant des harmoniques comprennent :
À mesure que davantage de charges non linéaires sont ajoutées à une installation, le courant harmonique augmente, ce qui rend un dimensionnement approprié du filtre actif d'harmoniques de plus en plus important.
Aucun système électrique ne produit des niveaux d'harmoniques identiques. Plusieurs facteurs influencent la capacité de filtrage requise.
Un courant de charge plus élevé produit généralement un courant harmonique plus important. Toutefois, le courant total seul ne suffit jamais pour le dimensionnement d'un filtre actif d'harmoniques.
Le THDi indique la quantité de courant harmonique présente par rapport au courant fondamental.
Des valeurs de THDi plus élevées nécessitent des filtres actifs d'harmoniques de plus grande capacité.
Différents équipements génèrent des spectres harmoniques différents.
Par exemple :
La compréhension de la composition des charges améliore la précision du dimensionnement du filtre actif d'harmoniques.
Certaines usines fonctionnent en permanence à proximité de leur pleine charge.
D'autres connaissent de grandes fluctuations tout au long de la journée.
Le dimensionnement doit tenir compte du courant harmonique maximal prévu plutôt que des conditions moyennes de fonctionnement.
De nombreuses installations ajoutent de nouvelles lignes de production en quelques années.
La sélection d'un filtre actif d'harmoniques modulaire permet une extension future sans remplacer l'ensemble du système.
La première étape du dimensionnement d'un filtre actif d'harmoniques consiste à collecter des données réelles de fonctionnement.

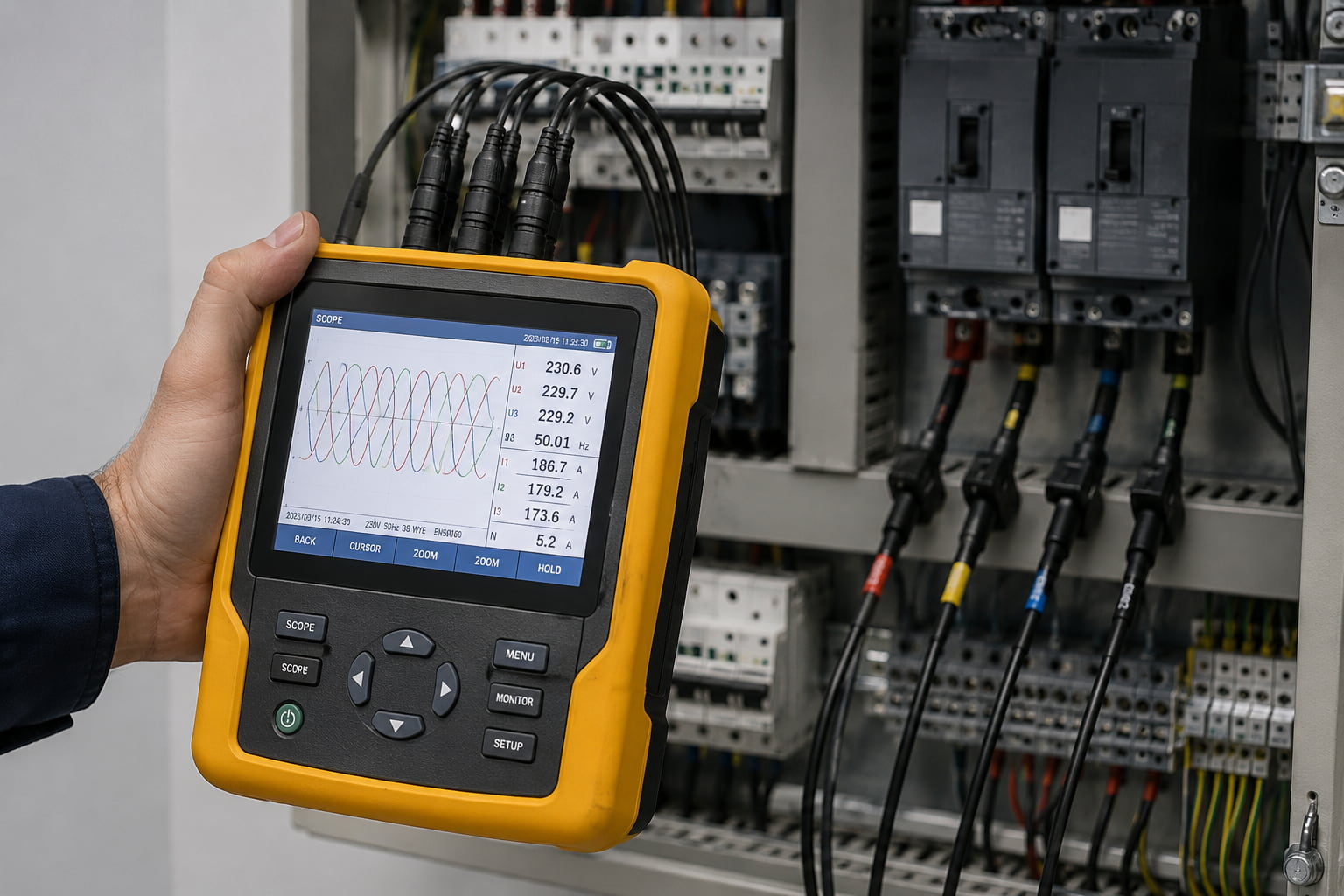

Un analyseur de qualité de l'énergie doit mesurer :
De nombreux projets ignorent cette étape et estiment les niveaux d'harmoniques uniquement en fonction de la capacité du transformateur.
Cela entraîne souvent un dimensionnement incorrect du filtre, car les puissances nominales des transformateurs n'indiquent pas le courant harmonique réel.
Après avoir mesuré le système électrique, identifiez l'origine des harmoniques.
Les sources typiques comprennent :
Connaître l’emplacement des charges générant des harmoniques aide à déterminer si une approche de filtrage centralisée ou distribuée est plus appropriée.
L’élément central du dimensionnement d’un filtre actif d’harmoniques consiste à calculer le courant harmonique.
L’équation simplifiée est :
Courant harmonique = Courant de charge × THDi
Exemple :
Courant du système = 800 A
THDi mesuré = 30 %
Courant harmonique :
800 × 30 %
= 240 A
Dans cet exemple, le système électrique génère environ 240 A de courant harmonique.
Un filtre actif d’harmoniques avec une capacité de compensation d’environ 250 A serait normalement sélectionné, ce qui permet une petite marge de conception.
Ce calcul constitue la base de la plupart des projets de dimensionnement de filtres actifs d’harmoniques.
Les performances harmoniques souhaitées influencent le courant de compensation requis.
Les objectifs industriels typiques incluent :
Une distorsion cible plus faible nécessite généralement une plus grande capacité de compensation.
Les installations alimentant des équipements sensibles choisissent souvent des objectifs de réduction des harmoniques plus stricts que les sites industriels lourds.
IEEE 519 est l’une des normes les plus largement citées au monde pour le contrôle des harmoniques.
Plutôt que de spécifier une taille de filtre particulière, IEEE 519 établit des limites harmoniques acceptables au point de couplage commun (PCC).
Un dimensionnement approprié du filtre actif d’harmoniques aide les installations à respecter ces limites tout en évitant des investissements inutiles.
Lors de la conception d’une solution AHF, les ingénieurs doivent toujours comparer la distorsion harmonique mesurée aux limites IEEE 519 applicables avant de sélectionner l’équipement.
De nombreuses installations infructueuses résultent de simples erreurs de dimensionnement.
Les plus courantes comprennent :
La taille du transformateur n'indique pas le courant harmonique.
Un transformateur de 2000 kVA alimentant principalement des charges linéaires peut nécessiter peu de compensation harmonique, tandis qu'un transformateur de 1000 kVA alimentant de nombreux VFD peut nécessiter un filtre beaucoup plus grand.
Sans mesurer le THDi, le dimensionnement d'un filtre harmonique actif devient peu plus qu'une estimation éclairée.
Les installations restent rarement inchangées.
L'ajout de davantage de VFD ou d'équipements de production augmente le courant harmonique au fil du temps.
Les filtres doivent être dimensionnés en fonction des conditions de fonctionnement maximales prévues.
Parfois, plusieurs filtres plus petits installés à proximité des charges génératrices d'harmoniques offrent de meilleures performances qu'un seul filtre centralisé.
Une décision de conception importante consiste à déterminer où installer le filtre.
Avantages :
Adaptée aux installations où les charges génératrices d'harmoniques sont concentrées autour d'un tableau principal unique.
Avantages :
Le filtrage distribué est souvent privilégié pour les grandes usines de fabrication comportant plusieurs zones de production.
Un dimensionnement correct du filtre harmonique actif doit prendre en compte à la fois le courant de compensation et l'emplacement d'installation.
Une installation de fabrication fonctionne avec :
Les mesures indiquent :
Courant harmonique calculé :
950 × 22 %
= 209 A
Après examen des plans d'expansion futurs, les ingénieurs sélectionnent un filtre actif d'harmoniques modulaire de 250 A.
Après la mise en service :
Cet exemple démontre pourquoi le dimensionnement d'un filtre actif d'harmoniques doit toujours être basé sur le courant harmonique mesuré plutôt que sur la seule capacité du transformateur.
Au-delà du courant de compensation, les ingénieurs doivent également évaluer :
Un filtre actif d'harmoniques correctement sélectionné réduit non seulement les harmoniques aujourd'hui, mais prend également en charge l'expansion future de l'usine sans refonte majeure.
