Comment le filtre harmonique actif améliore-t-il la qualité de l’énergie ?

Cause de la qualité de l'alimentation

Le transport de l'électricité du réseau électrique vers la charge s'effectue principalement à l'aide d'une ligne triphasée. La plupart des charges industrielles sont également des charges triphasées. Les tensions triphasées produites dans les générateurs synchrones peuvent être considérées comme sinusoïdales et symétriques. La raison de la distorsion de tension et de courant en un point donné du réseau d'alimentation est l'utilisation généralisée de systèmes électroniques de puissance et de grandes charges asymétriques industrielles (par exemple, les fours à arc), ainsi qu'un grand nombre de charges de faible puissance (puissance de commutation alimentations, éclairage à économie d'énergie), qui ont des caractéristiques non linéaires et non stationnaires, qui causent de nombreux problèmes de qualité de l'énergie.

La qualité de l’énergie peut avoir un impact sur les performances globales de l’entreprise, mais elle est facilement négligée. Le système d'alimentation est progressivement développé en un système d'alimentation basé sur l'électronique de puissance et il existe divers problèmes de qualité de l'énergie, ce qui favorise le développement du filtre harmonique actif (AHF) . AHF est devenu une solution complète de qualité de l’énergie.

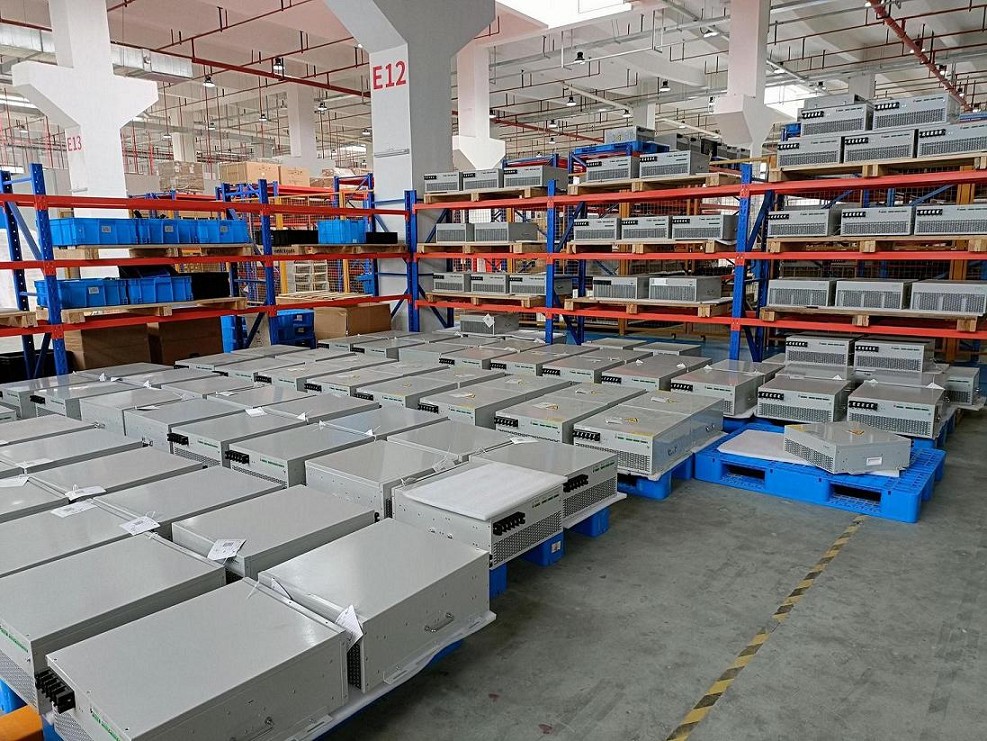

Filtre harmonique actif YTPQC-AHF

Les filtres harmoniques actifs YTPQC-AHF répondent rapidement et efficacement pour équilibrer les variations du système électrique. Cela permet une plus grande fiabilité des processus, une durée de vie plus longue de l'équipement, une réduction des pertes d'énergie et une amélioration de la productivité.

1. Détection de distorsion harmonique : L'AHF surveille le système électrique pour détecter toute distorsion harmonique, qui se produit lorsque des charges non linéaires (telles que des variateurs de vitesse, des fours à arc ou des redresseurs) introduisent des harmoniques dans l'alimentation électrique. Les harmoniques sont des fréquences multiples de la fréquence fondamentale (généralement 50 Hz ou 60 Hz) et peuvent provoquer des distorsions de tension et de courant.

2. Compensation de courant réactif : lorsque l'AHF détecte des harmoniques, il génère des courants de compensation d'amplitude égale mais de phase opposée aux courants harmoniques. Ces courants de compensation sont injectés dans le système électrique et contribuent à annuler les harmoniques, réduisant ainsi efficacement leur impact.

3. Filtrage des harmoniques : Les courants de compensation générés sont injectés dans le système électrique de manière à créer un chemin de moindre impédance pour les courants harmoniques. En fournissant un chemin à faible impédance, l'AHF détourne les courants harmoniques du réseau de distribution d'énergie principal, les empêchant ainsi de contaminer la tension d'alimentation.

4. Équilibrage de charge triphasé : en plus de l'atténuation des harmoniques, un AHF peut également aider à compenser le déséquilibre de charge triphasé. Cela améliore le déséquilibre de charge dans des limites acceptables.

La conception YTPQC - AHF est basée sur une topologie moderne d'onduleur IGBT à 3 niveaux avec une interface homme-machine de 7 pouces et une conception technique modulaire. Cette combinaison donne lieu à un appareil rapide, fiable et compact, facile à utiliser et conforme à tous les protocoles de communication standard. Les avantages de l'utilisation du filtre harmonique actif YTPQC-AHF incluent :

1. Atténuation des harmoniques : en réduisant efficacement la distorsion harmonique dans le système électrique, un AHF aide à prévenir les dommages aux équipements sensibles, tels que les ordinateurs, les contrôleurs et les appareils de communication. Il minimise également les pertes dans les transformateurs, les moteurs et autres composants électriques.

2. Facteur de puissance amélioré : l'AHF aide à maintenir un facteur de puissance proche de l'unité en injectant de la puissance réactive dans le système. Cela réduit le courant global du système, ce qui entraîne une réduction des pertes et une amélioration de l'efficacité énergétique.

3. Équilibrage de charge triphasé : La capacité d'équilibrage de charge triphasée de l'AHF garantit une tension d'alimentation stable et fiable, même dans des conditions de charge variables.

4. Conformité aux normes : les filtres harmoniques actifs contribuent à garantir la conformité aux normes de qualité de l'énergie établies par les organismes de réglementation. En atténuant les harmoniques et en maintenant des niveaux de tension stables, les AHF aident les entreprises à répondre aux exigences de normes telles que IEEE 519 et IEC 61000-3-4.

Dans l'ensemble, les filtres harmoniques actifs YTPQC-AHF améliorent la qualité de l'énergie en atténuant la distorsion harmonique, en régulant les niveaux de tension et en améliorant le facteur de puissance, ce qui entraîne une fiabilité opérationnelle accrue, une réduction des pannes d'équipement et une efficacité énergétique améliorée dans les systèmes électriques.
