La distorsion harmonique est une menace cachée dans les systèmes électriques modernes. Bien qu'elle ne reçoive pas la même attention que les pannes de courant ou les surtensions, une distorsion harmonique excessive peut endommager discrètement les équipements, réduire l'efficacité énergétique et coûter des milliers de dollars aux entreprises.

Comprendre ce qu’est la distorsion harmonique, pourquoi elle se produit et comment protéger vos systèmes est essentiel pour tout gestionnaire d’installation, ingénieur ou propriétaire d’entreprise.

Qu'est-ce que la distorsion harmonique ?

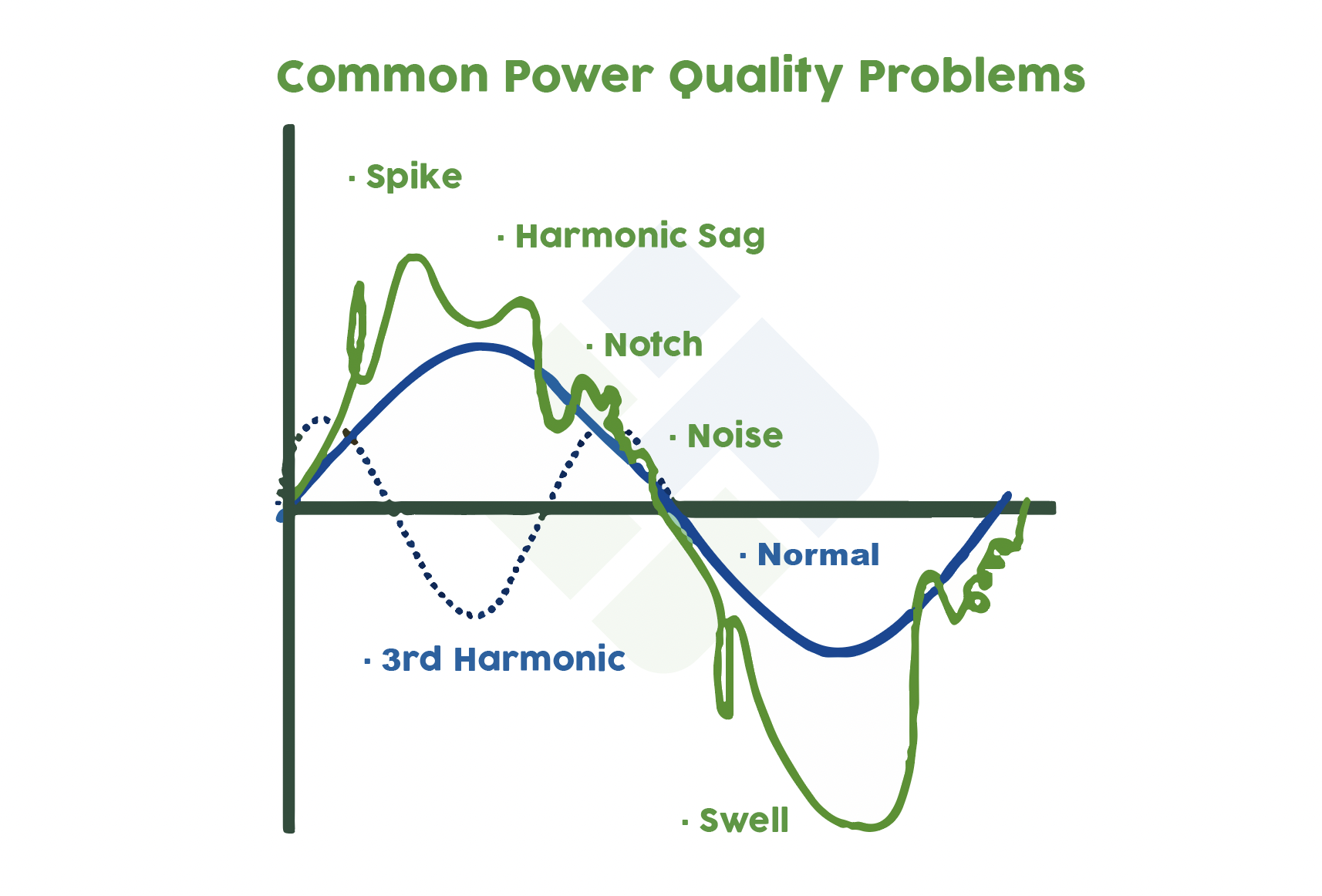

Dans un système électrique idéal, les formes d'onde de tension et de courant suivent une sinusoïde parfaite. Les harmoniques sont des composantes de tension ou de courant à des multiples de la fréquence fondamentale (généralement 50 ou 60 Hz). Lorsqu'elles sont introduites dans un système, elles déforment la forme d'onde d'origine. C'est ce qu'on appelle la distorsion harmonique.

Distorsion harmonique totale Le THD (Through Harmony) mesure l'écart entre la forme d'onde et l'idéal. Il est généralement exprimé en pourcentage : plus le THD est élevé, plus la distorsion est importante.

Causes de la distorsion harmonique

Les harmoniques sont le plus souvent causées par des charges non linéaires, c'est-à-dire des appareils qui consomment du courant par impulsions brusques plutôt que par ondes sinusoïdales régulières. Les causes courantes sont :

- Variateurs de fréquence (VFD)

- Systèmes UPS

- Éclairage LED

- Ordinateurs et matériel de bureau

- Chargeurs de véhicules électriques

À mesure que les industries adoptent des dispositifs plus économes en énergie et contrôlés électroniquement, le niveau de distorsion harmonique dans les systèmes électriques n’a cessé d’augmenter.

Pourquoi une distorsion harmonique élevée est dangereuse

Un THD élevé n'est pas seulement une anomalie technique. Il a de réelles conséquences :

1. Surchauffe de l'équipement

Les transformateurs, les moteurs et les câbles peuvent surchauffer en raison de l'augmentation du courant due aux harmoniques. Cela réduit la durée de vie des équipements et augmente le risque de panne.

2. Facteur de puissance réduit

Les harmoniques diminuent le facteur de puissance d'un système, le rendant ainsi moins efficace. Les services publics peuvent pénaliser un faible facteur de puissance, ce qui entraîne des factures plus élevées.

3. Dysfonctionnement d'équipements sensibles

Les dispositifs médicaux, les systèmes de contrôle et les équipements de communication peuvent présenter des dysfonctionnements dans des environnements à fortes harmoniques. Ce phénomène est particulièrement critique dans les hôpitaux, les centres de données et les installations industrielles.

4. Augmentation des coûts de l'énergie

Des formes d'ondes déformées obligent votre système à fournir davantage d'énergie pour fournir la même quantité d'énergie. Cette inefficacité se traduit directement par une consommation d'énergie plus élevée.

5. Conditions de résonance

Les harmoniques peuvent entrer en résonance avec la fréquence naturelle du système, amplifiant les tensions ou les courants et provoquant des pannes inattendues.

Comment détecter la distorsion harmonique

On ne peut pas réparer ce qu'on ne peut pas mesurer. Voici quelques méthodes courantes pour détecter et quantifier les harmoniques :

• Analyseurs de qualité de l'énergie : Ils mesurent les formes d'onde THD, de tension et de courant.
• Enregistreurs de données : Aide à suivre les niveaux harmoniques au fil du temps.

Les gestionnaires d’installations doivent inclure des évaluations harmoniques dans les programmes de maintenance réguliers, en particulier dans les environnements de haute technologie ou fortement automatisés.

• Réaliser des études de systèmes : Avant d'apporter des modifications importantes à votre équipement, effectuez une étude harmonique. Cela permet de prévoir et d'atténuer les problèmes de distorsion futurs.

Comment protéger vos systèmes

UN actif H harmonique F filtres sont conçus pour éliminer fréquences harmoniques spécifiques , plus flexible et efficace pour les charges variables.

YTPQC-AHF f filtre 2-50e harmonique impair, 100 % de la capacité nominale.

- Niveau de tension : 220V~800V
- 3P3W/3P4W
- 50/60 Hz
- Rack/Mural/Armoire

L'avantage électrique YT

À YT Electric Nous sommes spécialisés dans l'analyse des harmoniques et les stratégies d'atténuation adaptées à votre installation. Que vous exploitiez une usine, un hôpital ou un immeuble de bureaux, nous proposons des solutions pour vous aider à maintenir la qualité de l'énergie, à prolonger la durée de vie de vos équipements et à réduire vos coûts énergétiques.

Comprendre, détecter et atténuer la distorsion harmonique n'est pas seulement une bonne pratique : c'est essentiel pour protéger votre investissement et garantir la fiabilité à long terme de votre système. Prenez des mesures proactives dès maintenant pour garantir la protection de vos systèmes.

Conseil en solutions gratuit

YT Electric est le plus grand fabricant OEM de câbles basse tension AHF et SVG, avec plus de 15 ans d'expérience. Tous ses produits sont certifiés ISO9001, CE et CQC, et sont appuyés par des rapports d'essais de type.

Pour plus d'informations sur la façon dont notre AHF s peut aider à gérer les harmoniques et à améliorer la qualité de l'énergie : contactez-nous au ventes@yt-electric.com .
