Les centres de données modernes dépendent d'une alimentation électrique stable. Avec l'ajout de systèmes d'alimentation sans coupure (UPS), de systèmes de refroidissement de précision, de variateurs de fréquence, de redresseurs, d'unités de distribution d'énergie et de baies de serveurs haute densité, la qualité de l'alimentation électrique des centres de données devient plus difficile à contrôler. Distorsion harmonique, faible facteur de puissance, fluctuations de tension et surchauffe peuvent coexister sur un même réseau. Ces problèmes augmentent les contraintes électriques, réduisent l'efficacité et accroissent le risque de déclenchement ou de panne d'équipement.

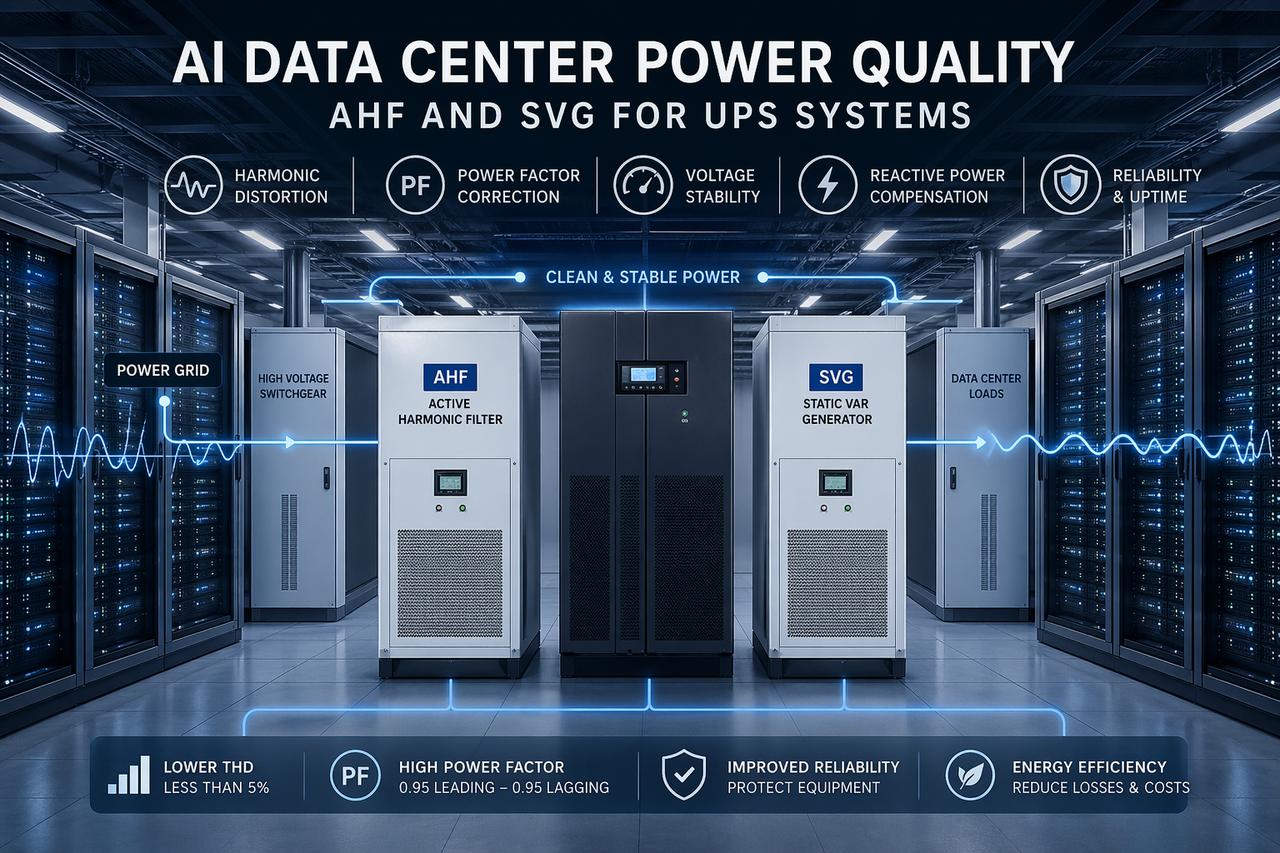

C’est pourquoi de plus en plus d’opérateurs intègrent la qualité de l’énergie électrique à la conception même de leurs centres de données, et non plus à un simple aspect électrique secondaire. Sur de nombreux sites, la solution la plus efficace consiste à combiner un filtre harmonique actif avec un générateur statique de puissance réactive (GSP), également appelé SVG ou STATCOM. L’un de ces dispositifs corrige la distorsion harmonique, tandis que l’autre assure la compensation dynamique de la puissance réactive et la stabilité de la tension. Ensemble, ils contribuent à créer un système électrique plus fiable et plus performant.
Un centre de données moderne regorge de charges non linéaires. Ces charges ne consomment pas de courant de façon sinusoïdale régulière, mais par impulsions, ce qui engendre une distorsion harmonique du réseau électrique. Parmi les sources courantes, on trouve les onduleurs, les alimentations de serveurs, les systèmes de refroidissement, les redresseurs et autres équipements d'électronique de puissance. Avec l'augmentation de la densité des racks et la sollicitation accrue de l'infrastructure électrique par les charges de travail d'IA, l'environnement électrique devient encore plus exigeant.
Une mauvaise qualité de l'alimentation électrique d'un centre de données peut entraîner plusieurs problèmes :
Ces problèmes ne se manifestent pas toujours par une panne majeure unique. Sur de nombreux sites, ils s'accumulent progressivement, entraînant une surchauffe, des alarmes répétées ou une fiabilité réduite au fil du temps.
Dans un réseau électrique en bon état, le courant suit la fréquence fondamentale de l'alimentation. La distorsion harmonique apparaît lorsque les équipements connectés modifient la forme d'onde. Ce phénomène est fréquent dans les installations utilisant intensivement des systèmes d'alimentation sans coupure (UPS), des charges de refroidissement à vitesse variable, des alimentations à découpage et des équipements à redresseur. Ces dispositifs améliorent les performances et l'efficacité, mais peuvent également générer des composantes de fréquence supplémentaires qui circulent dans le réseau.
Lorsque la distorsion harmonique augmente, ses effets se propagent au-delà de la source initiale. Elle peut accroître les pertes de courant, générer un échauffement excessif dans les conducteurs et les transformateurs, et solliciter davantage les dispositifs de protection. Dans un environnement critique, même un problème modéré de qualité de l'alimentation électrique peut s'avérer grave en raison du coût élevé des interruptions de service.
C’est pourquoi les opérateurs de centres de données ont souvent besoin de bien plus qu’un équipement de compensation standard. Ils ont besoin d’une solution capable de gérer les variations des conditions d’exploitation en temps réel.
Un filtre harmonique actif est un dispositif dynamique de correction de la qualité de l'énergie. Il surveille la forme d'onde du courant et injecte un courant de compensation pour réduire la distorsion harmonique. Contrairement aux méthodes passives fixes, un filtre harmonique actif s'adapte aux conditions réelles du système. Il est donc parfaitement adapté aux centres de données modernes, où les charges peuvent varier rapidement et où le profil harmonique n'est pas toujours prévisible.
Pour un centre de données, un filtre harmonique actif offre plusieurs avantages :
Concrètement, le filtre harmonique actif contribue à rendre le réseau électrique plus propre et plus stable. Cela améliore la fiabilité de l'ensemble de l'installation, et pas seulement d'un point de charge.
Les harmoniques ne représentent qu'une partie du problème. Les centres de données nécessitent également un contrôle rigoureux de la puissance réactive. C'est là que le SVG prend toute son importance.
UN Générateur statique de puissance réactive Il assure une compensation dynamique de la puissance réactive. Il réagit rapidement aux variations de charge et contribue à maintenir un facteur de puissance et une tension stables. Comparé aux méthodes traditionnelles à base de condensateurs, le SVG est plus flexible en conditions variables et mieux adapté aux réseaux électriques modernes caractérisés par des variations de charge rapides.
Dans un centre de données, SVG contribue à :
C'est important car la charge des centres de données n'est pas toujours stable. La croissance de la charge informatique, les besoins en refroidissement et les opérations de commutation peuvent tous modifier le profil électrique. SVG permet au système de rester stable dans ces conditions.
Un filtre harmonique actif et le SVG résolvent des problèmes différents, mais ils fonctionnent bien ensemble.
Le filtre harmonique actif cible la distorsion harmonique générée par les charges non linéaires. Le SVG, quant à lui, se concentre sur la compensation de la puissance réactive et le soutien de la tension. Lorsque ces deux problèmes coexistent dans un même centre de données, l'utilisation conjointe de ces technologies permet d'obtenir une stratégie de qualité de l'énergie plus complète. Cette approche correspond étroitement à la logique qui a fait ses preuves dans votre précédent contenu AHF/SVG ayant obtenu d'excellents résultats.
Cette approche combinée est particulièrement utile dans les installations qui comportent :
Au lieu de traiter les harmoniques et la puissance réactive comme des problèmes distincts, le site peut améliorer la qualité globale de l'alimentation électrique du centre de données grâce à une conception coordonnée.
Les systèmes d'alimentation sans coupure (UPS) sont essentiels à la résilience des centres de données, mais ils ne constituent pas toujours une solution complète aux problèmes de qualité de l'alimentation électrique sur l'ensemble du réseau de distribution. Selon leur conception et leur mode de fonctionnement, un système UPS peut protéger la charge critique tandis que des problèmes d'harmoniques ou de facteur de puissance en amont continuent d'affecter le réseau électrique dans son ensemble. Dans les environnements riches en harmoniques, les installations nécessitent souvent des stratégies d'atténuation complémentaires, au-delà du simple système UPS.
C’est pourquoi de nombreux projets examinent l’ensemble du système, y compris :
Une conception plus robuste commence par la mesure, puis applique le filtre harmonique actif et la capacité SVG appropriés en fonction des conditions réelles.
Avant de choisir une solution d'alimentation électrique pour un centre de données, les ingénieurs doivent examiner l'état du réseau électrique du site. Les vérifications les plus importantes comprennent généralement :
Cette étape est cruciale car la configuration optimale du filtre harmonique actif ou du SVG dépend des données de fonctionnement réelles. Une hypothèse fixe peut entraîner un sous-dimensionnement, un surdimensionnement ou une correction incomplète.
Un centre de données peut avoir besoin d'un filtre harmonique actif et d'un SVG dans plusieurs zones du réseau électrique :
Distribution principale basse tension
Utilisé lorsque plusieurs systèmes UPS, charges de refroidissement et équipements à redresseur contribuent à la distorsion totale du système.
Systèmes de refroidissement
Les variateurs de fréquence utilisés sur les unités CRAH, CRAC, les pompes à eau glacée et les ventilateurs peuvent créer une distorsion harmonique et un comportement de charge dynamique.
Entrée UPS ou support de bus commun
Utile lorsque le réseau étendu subit encore des contraintes harmoniques ou un faible facteur de puissance même si la charge critique est protégée.
Installations prêtes pour l'expansion
À mesure que des baies d'IA et des charges de calcul à plus haute densité sont ajoutées, les exigences en matière de qualité de l'énergie des centres de données augmentent généralement plutôt que de diminuer.
Une solution de qualité de l'énergie bien conçue ne se contente pas d'améliorer une seule mesure dans un rapport. Elle garantit une disponibilité à long terme, réduit les contraintes électriques et optimise le fonctionnement.
Les principaux avantages à long terme sont les suivants :
Pour un centre de données, ces gains sont importants car la fiabilité et la continuité sont les principales priorités.
Les causes les plus fréquentes sont les charges non linéaires telles que les systèmes d'alimentation sans coupure (UPS), les redresseurs, les variateurs de fréquence et les alimentations à découpage. Ces charges peuvent engendrer des distorsions harmoniques et des problèmes de puissance réactive.
Un filtre harmonique actif réduit la distorsion harmonique en temps réel. Il est particulièrement utile lorsque les conditions de charge varient et que le profil harmonique n'est pas fixe.
SVG assure une compensation dynamique de la puissance réactive. Il contribue à améliorer la correction du facteur de puissance et à garantir la stabilité de la tension en cas de variations de charge.
Pas toujours. Un système d'alimentation sans coupure (UPS) protège les charges critiques, mais le réseau de distribution dans son ensemble peut néanmoins subir des distorsions harmoniques ou un faible facteur de puissance. Certains sites nécessitent un filtre harmonique actif dédié et la prise en charge des modules SVG.
Les installations dotées de grands systèmes d'alimentation sans coupure (UPS), d'un refroidissement à vitesse variable, de baies de serveurs denses et de charges croissantes en matière d'IA ou de calcul haute performance (HPC) sont généralement celles qui en tirent le plus grand bénéfice.
La qualité de l'alimentation électrique des centres de données n'est plus un simple détail de conception. Avec la croissance des infrastructures d'alimentation sans coupure, des systèmes de refroidissement et des charges de calcul haute densité, la maîtrise de la distorsion harmonique et de la puissance réactive devient cruciale pour la fiabilité à long terme.
Un filtre harmonique actif permet de contrôler les harmoniques générées par les charges non linéaires. Le SVG contribue à stabiliser le facteur de puissance et à maintenir une tension de support. Combinés, ils offrent une solution plus robuste et plus flexible pour les centres de données modernes.
Pour les installations qui nécessitent une disponibilité stable, des performances électriques plus propres et une capacité d'expansion future, les filtres harmoniques actifs et les SVG deviennent des éléments essentiels de la conception de la qualité de l'alimentation électrique des centres de données.
