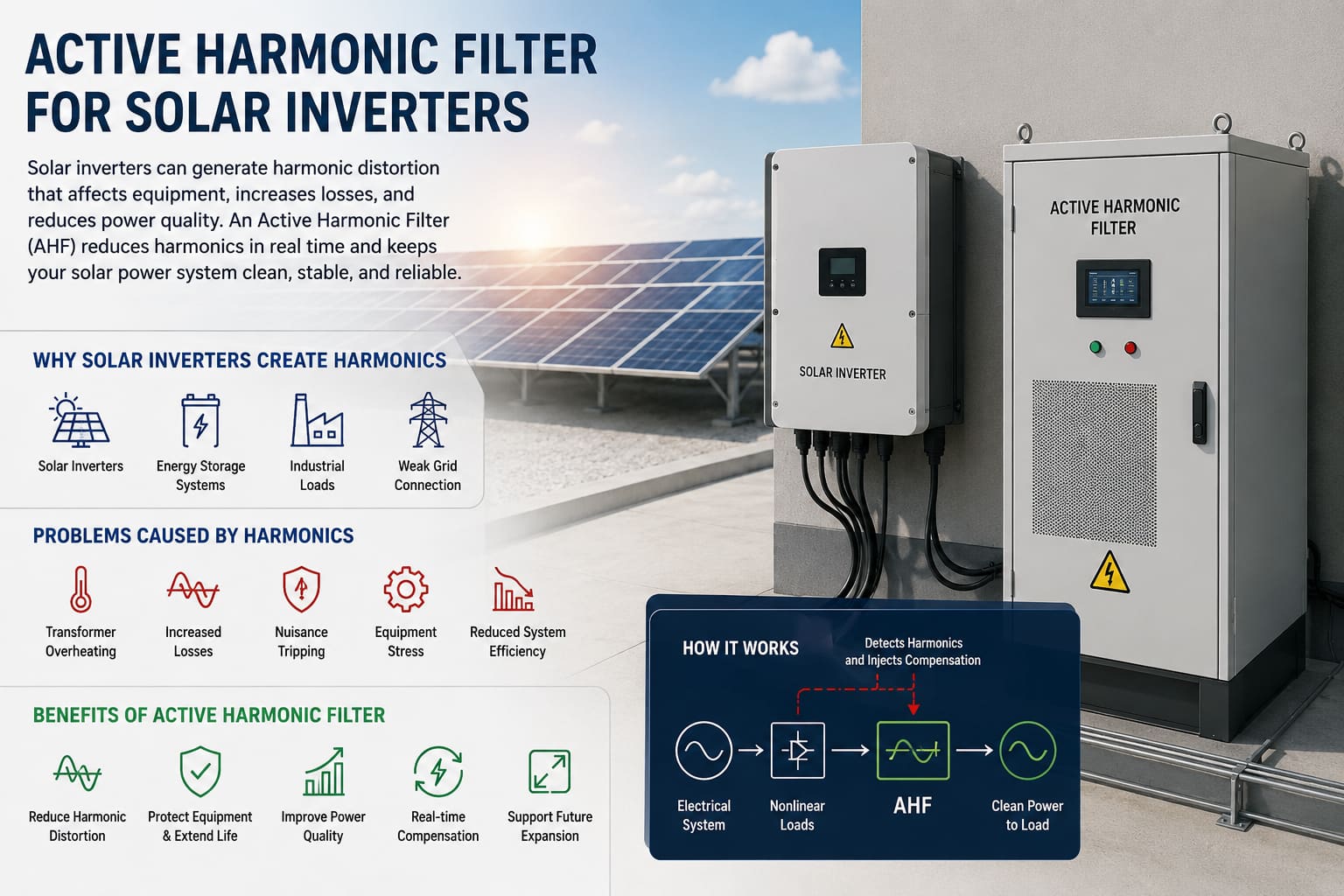

Filtre harmonique actif pour onduleurs solaires
Les harmoniques des onduleurs solaires sont fréquentes dans les systèmes solaires commerciaux et industriels. Lorsque la distorsion harmonique augmente, les transformateurs, les câbles, les disjoncteurs et les appareillages de commutation subissent des contraintes électriques supplémentaires. Un filtre harmonique actif pour onduleurs solaires contribue à réduire les harmoniques en temps réel et améliore la qualité de l'énergie solaire sur l'ensemble du système.
Les systèmes d'énergie solaire se développent rapidement dans les usines, les exploitations agricoles, les bâtiments commerciaux et les centrales d'énergies renouvelables. Les onduleurs solaires rendent cela possible en convertissant le courant continu produit par les panneaux solaires en courant alternatif utilisable.
Mais les onduleurs solaires peuvent aussi engendrer des problèmes de qualité de l'énergie.
L'un des problèmes les plus courants est la distorsion harmonique. Si les harmoniques de l'onduleur solaire ne sont pas maîtrisées, elles peuvent générer de la chaleur, réduire la durée de vie de l'équipement et nuire à la stabilité du réseau électrique.
C’est pourquoi de nombreux projets solaires utilisent désormais un filtre actif d’harmoniques. Ce filtre contribue à réduire la distorsion harmonique dans les systèmes solaires et à rendre le réseau électrique plus propre, plus sûr et plus fiable.
Un onduleur solaire est un dispositif d'électronique de puissance. Il ne consomme ni ne fournit de courant de la même manière qu'une charge linéaire simple.
En fonctionnement, l'onduleur commute l'alimentation électroniquement. Ce processus peut générer des courants harmoniques. Ces courants indésirables circulent dans le système électrique et perturbent la forme d'onde normale.
Les harmoniques des onduleurs solaires sont plus fréquentes lorsque le système comprend :
· onduleurs solaires raccordés au réseau
· systèmes de stockage d'énergie par batterie
· charges variables
· connexion au réseau électrique faible
· longues distances de câble
· charges industrielles mixtes
· systèmes de distribution à transformateur
Dans les petits systèmes, l'effet peut être limité. Dans les grandes centrales solaires ou les installations solaires commerciales, la distorsion harmonique peut devenir un problème majeur de qualité de l'énergie.
La distorsion harmonique n'entraîne pas toujours une panne immédiate. Le système peut continuer à fonctionner tandis que des contraintes électriques cachées s'accumulent au fil du temps.
Les problèmes courants incluent :
· surchauffe du transformateur
• pertes de câble plus élevées
· déclenchements intempestifs
forme d'onde de courant instable
· performances réduites de l'onduleur
• contraintes sur les appareillages de commutation et les dispositifs de protection
• fiabilité à long terme plus faible
C’est pourquoi la qualité de l’énergie solaire doit être évaluée dès la conception du système, et non seulement après l’apparition de problèmes.
Si le niveau d'harmoniques devient trop élevé, le site risque de rencontrer des problèmes de conformité avec les exigences du réseau électrique local. Pour les centrales solaires raccordées au réseau, la production d'énergie propre est essentielle à un fonctionnement stable et professionnel.
Un filtre harmonique actif Il s'agit d'un dispositif de qualité de l'énergie. Il détecte les courants harmoniques et injecte un courant de compensation en temps réel.
En termes simples, il annule les courants harmoniques indésirables avant qu'ils ne se propagent dans le système.
Contrairement aux filtres passifs, un filtre harmonique actif ne dépend pas d'un point de réglage fixe. Il s'ajuste automatiquement en fonction des variations de la production de l'onduleur solaire. Cela le rend adapté aux systèmes solaires où la production d'énergie fluctue tout au long de la journée.
Pour les projets solaires, un AHF contribue à améliorer la qualité du signal, à réduire la distorsion harmonique et à protéger les équipements électriques.
La production d'énergie solaire n'est pas constante. Le mouvement des nuages, l'intensité du rayonnement solaire et les variations de charge peuvent tous affecter la production de l'onduleur.
Cela rend les systèmes solaires dynamiques.
Une solution harmonique fixe peut s'avérer inefficace en cas de changement de l'état du système. Un filtre harmonique actif est plus flexible car il s'adapte aux conditions électriques réelles du site.
Les principaux avantages sont les suivants :
compensation harmonique en temps réel
une meilleure qualité de l'énergie solaire
· réduction de l'échauffement du transformateur
• réduire la contrainte sur les câbles et les appareillages de commutation
• fiabilité du système améliorée
• un meilleur soutien aux projets solaires situés dans des zones à faible réseau électrique
• une extension plus facile pour les futures capacités solaires
Cela fait de l'AHF pour systèmes solaires un choix pratique pour les projets modernes d'énergies renouvelables.
Des harmoniques peuvent apparaître à différents points d'un système d'énergie solaire.
Les espaces communs comprennent :
côté sortie de l'onduleur
tableau de distribution basse tension
côté basse tension du transformateur
· armoire d'arrivée principale
point de couplage commun
barre omnibus combinée solaire et de charge
Le point d'installation optimal dépend de la configuration du système. Dans de nombreux cas, les ingénieurs installent le filtre harmonique actif près du point de distribution principal ou à proximité de la source d'harmoniques.
Une mesure précise vaut toujours mieux qu'une estimation. Le filtre doit être choisi en fonction du courant harmonique réel, et non uniquement de la capacité de l'onduleur.
Les filtres passifs peuvent fonctionner dans certains systèmes stables. Ils sont généralement conçus pour des ordres harmoniques spécifiques.
Cependant, les systèmes solaires subissent souvent des variations en cours de fonctionnement. La production fluctue le matin, à midi, par temps nuageux et le soir. Si le système intègre également des charges industrielles, le profil harmonique peut varier encore davantage.
C’est là qu’un filtre harmonique actif présente un avantage plus marqué.
Un filtre passif est fixe.
Un filtre harmonique actif est dynamique.
Pour les harmoniques des onduleurs solaires, la compensation dynamique est souvent plus sûre car le filtre réagit à la forme d'onde réelle au lieu de s'appuyer sur une condition de conception fixe.
Avant de choisir un filtre harmonique actif pour onduleurs solaires, il convient d'examiner attentivement le site.
Les points clés sont les suivants :
tension du système
· capacité de l'onduleur
• courant harmonique mesuré
· Niveaux de THDi et de THDv
· ordres harmoniques dominants
· taille du transformateur
variation de charge
point de raccordement au réseau
· batteries de condensateurs existantes
· niveau harmonique cible
plan d'expansion future
Ces informations permettent de dimensionner correctement le filtre AHF. Elles évitent également un sous-dimensionnement ou une installation au mauvais endroit.
Les projets solaires ne se limitent plus à de petits systèmes de secours. De nombreux sites dépendent désormais de l'énergie solaire pour leur fonctionnement quotidien.
Les usines utilisent l'énergie solaire pour réduire leurs coûts énergétiques. Les exploitations agricoles l'utilisent pour le pompage et l'irrigation. Les bâtiments commerciaux y ont recours pour réduire leur consommation d'électricité. Les systèmes de stockage d'énergie sont également connectés à des onduleurs solaires afin d'améliorer l'autoconsommation et l'alimentation de secours.
À mesure que ces systèmes se développent, la qualité de l'énergie électrique devient plus importante.
Une énergie solaire de mauvaise qualité peut réduire la valeur de l'ensemble du projet. Une énergie propre permet de protéger les équipements du site, d'améliorer l'efficacité et de garantir un fonctionnement stable.
Un filtre harmonique actif contribue à cet objectif en réduisant les harmoniques à la source.
Un filtre harmonique actif peut être utilisé dans de nombreux projets liés à l'énergie solaire.
Les immeubles de bureaux, les centres commerciaux, les hôtels et les hôpitaux combinent souvent des onduleurs solaires avec des systèmes de chauffage, de ventilation et de climatisation, des systèmes d'alimentation sans coupure, des ascenseurs et un éclairage LED. Ces charges mixtes peuvent accroître la distorsion harmonique.
Les usines utilisant l'énergie solaire possèdent peut-être déjà des variateurs de fréquence, des redresseurs, des moteurs et des équipements de production. L'ajout d'onduleurs solaires peut accroître le besoin de contrôle des harmoniques.
Les systèmes de pompage solaire utilisent des onduleurs et des moteurs. Les distorsions harmoniques et une mauvaise qualité de l'alimentation électrique peuvent affecter la fiabilité de la pompe et la durée de vie du moteur.
Les systèmes de stockage d'énergie par batteries utilisent des convertisseurs de puissance. Associés à des onduleurs solaires, ils peuvent complexifier l'environnement harmonique.
Dans les zones où le réseau électrique est faible, la distorsion harmonique et les fluctuations de tension peuvent avoir un impact plus important. AHF contribue à améliorer la qualité de l'énergie et à réduire la charge sur le réseau.
Les harmoniques des onduleurs solaires peuvent réduire la fiabilité du système si elles ne sont pas maîtrisées. La distorsion harmonique engendre de la chaleur, des pertes et des contraintes supplémentaires au niveau des transformateurs, des câbles et des dispositifs de protection.
Un filtre harmonique actif est une solution pratique pour améliorer la qualité de l'énergie des systèmes solaires. Il réduit les harmoniques en temps réel, améliore la qualité de l'énergie solaire et contribue à un fonctionnement plus fiable du système électrique.
Pour les projets commerciaux, industriels et solaires avec stockage, l'AHF pour les applications d'onduleurs solaires devient un élément important de la conception moderne de la qualité de l'énergie.
