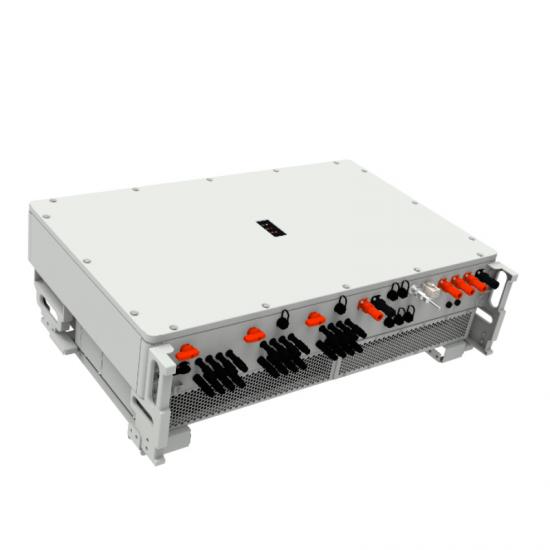

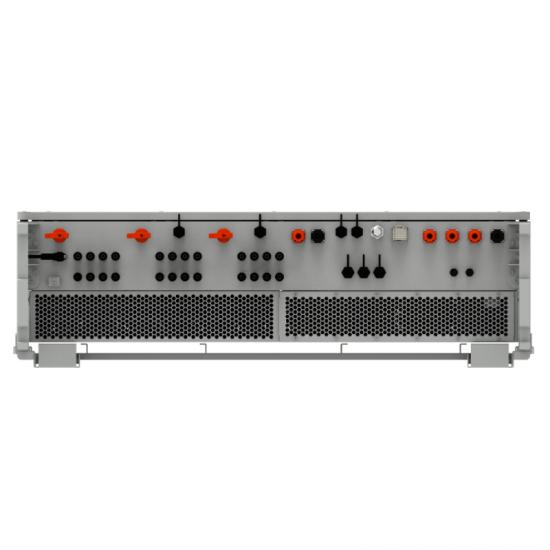

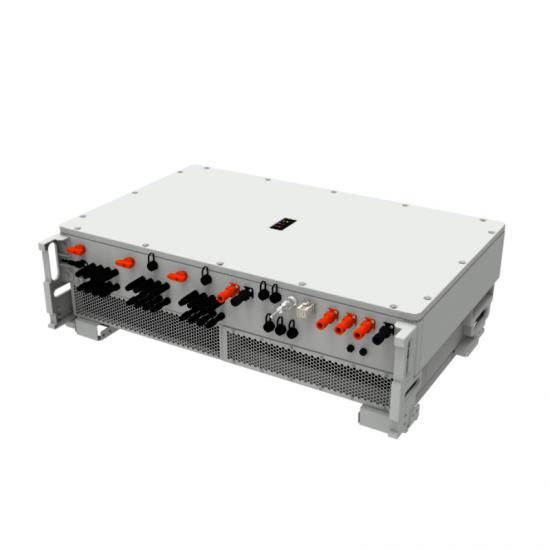

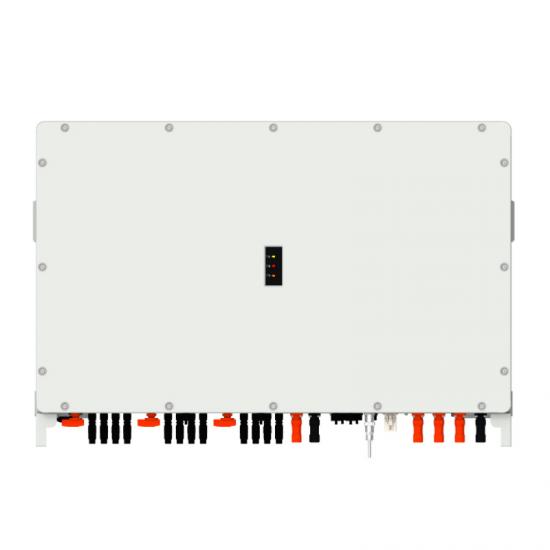

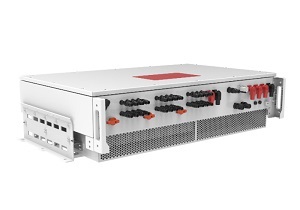

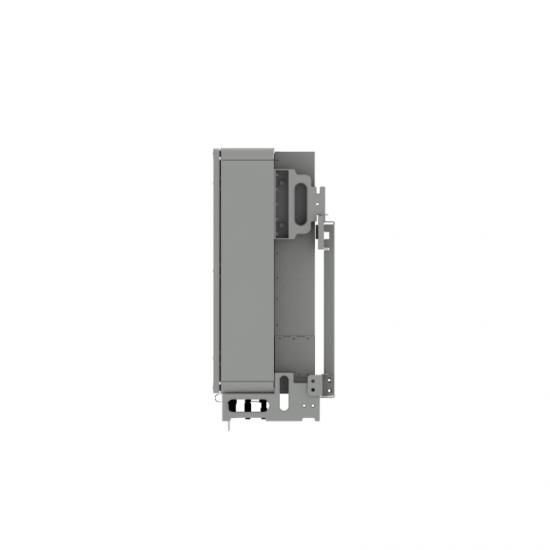

Le module convertisseur de stockage d'énergie de 125 kW par YT-Électrique est un système de conversion d'énergie à haut rendement, conçu pour les applications de stockage d'énergie industrielles et commerciales. Doté d'une plage de tension continue ultra-large (600–1 000 V), il est entièrement compatible avec les batteries 48S/52S refroidies par liquide utilisant de grandes cellules de 314 Ah.
Construit avec des composants d'alimentation SiC avancés, le système atteint un rendement allant jusqu'à 99 % et supporte une charge déséquilibrée à 100 % grâce à sa conception triphasée robuste à quatre pôles. Certifié conforme aux normes CE et GB 42288, il offre une double isolation CA/CC, des contacteurs et fusibles CC intégrés, ainsi qu'une fonction de mise en parallèle avec déconnexion du réseau en option pour les projets à l'étranger.
Ce convertisseur est idéal pour les systèmes de stockage d’énergie nécessitant une fiabilité élevée, une réponse rapide et une intégration transparente avec des environnements électriques complexes.
Le module convertisseur de stockage d'énergie de 125 kW de YT-Électrique est un système de conversion de puissance (PCS) hautes performances, spécialement conçu pour les applications de stockage d'énergie industrielles et commerciales. Il prend en charge une large plage de tension continue de 600 à 1 000 V, ce qui le rend entièrement compatible avec les batteries 314 Ah refroidies par liquide (48S/52S). Utilisant des composants de puissance SiC avancés et la topologie triphasée à quatre branches exclusive de YT-Electric, ce système garantit des performances fiables, même en cas de charge totalement déséquilibrée. Conçu pour répondre aux normes CE et GB 42288, il est adapté aux scénarios de stockage d'énergie en réseau et hors réseau sur les marchés mondiaux.
Ultra-haute efficacité : Les composants de puissance SiC (carbure de silicium) permettent une efficacité maximale allant jusqu'à 99 %, réduisant les pertes du système et améliorant le rendement énergétique global par rapport aux solutions IGBT conventionnelles.
Large compatibilité de batterie : Prend en charge une plage d'entrée de 600 à 1 000 V CC, garantissant une intégration flexible avec divers systèmes de batteries haute capacité, y compris les configurations refroidies par liquide 48S/52S.
Prise en charge de charge déséquilibrée : La conception triphasée à quatre branches garantit un fonctionnement stable dans des conditions de charge 100 % déséquilibrées ou non linéaires, idéales pour les environnements électriques industriels complexes.
Protection de sécurité intégrée : Équipé de fonctions de déconnexion CA et CC, y compris de contacteurs CC et de fusibles pour les deux polarités, répondant aux exigences de sécurité GB 42288 et CE.
Connexion flexible au réseau : La version outre-mer dispose d'une capacité parallèle déconnectée du réseau, ce qui la rend adaptée aux micro-réseaux et aux systèmes hors réseau avec une grande fiabilité.
CARACTÉRISTIQUES TECHNIQUES |
||||
Nom du produit |
PCS de 125 kW |
![]() |
||
Modèle d'usine |
YT PCS-PCS/125 |
|||
Paramètres côté CC |
||||
Plage de tension continue |
CC 600 V ~ 1000 V |
|||
tension de charge limitée : |
DC600V-630V,DC950V- 100 |
|||
Plage de tension à pleine charge |
DC630V~950V |
|||
Courant continu nominal |
198A |
|||
Puissance nominale CC |
125 kW |
|||
Paramètres connectés au réseau CA |
||||
Puissance nominale CA |
125 kW |
|||
Capacité de surcharge |
1,1 fois |
|||
Température ambiante |
≤ 40°C |
|||
Tension nominale |
CA 400 V |
|||
Courant alternatif nominal |
180A |
|||
Méthode d'accès AC |
triphasé quatre- fil |
|||
Plage de tension du réseau |
400 V (-15 % ~ +15 %) |
|||
Plage de fréquences du réseau |
50 Hz/60 Hz ± 2,5 Hz |
|||
THDi |
≤ 3% (pleine charge) |
|||
Facteur de puissance |
0,99/- 1~1 |
|||
Composante continue du courant |
≤ 0,5 % |
|||
Conversion de charge et de décharge durée |
< 100 ms |
|||
Paramètres de déconnexion du réseau CA |
||||
Tension CA déconnectée du réseau |
CA 400 V |
|||
Plage de tension alternative |
CA 400 V ± 3 % |
|||
Fréquence de déconnexion du réseau CA |
50 Hz/60 Hz |
|||
Déconnecté du réseau sortie THDU |
≤ 3% (charge linéaire) |
|||
Capacité de charge déséquilibrée |
100% |
|||
Autres paramètres |
||||
Efficacité de conversion maximale |
≥ 99% |
Efficacité maximale à pleine charge > 98 % |
||
Température ambiante admissible |
-30℃~60℃ |
Déclassement ≥ 50 ℃ |
||
Humidité relative admissible |
≤95% |
Pas de condensation |
||
Bruit |
≤75dB |
|||
Degré de protection |
IP20 |
|||
Altitude |
3000 m |
≥2000m pour charge limitée |
||
Dimension |
L520 mm × H240 mm × P680 mm |
|||
Poids |
≤70KG |
|||
Altitude |
Capacité nominale ≤ 2 000 m, > 2 000 m (déclassement de 1 % par 100 m) |
|||
Méthode de refroidissement |
Refroidissement par air pulsé |
|||
Câblage, air conception de flux |
Primaire / secondaire connexion: devant air dans laisser: devant air dehors laisser: arrière |
|||
Interface de communication BMS |
CAN ou 485 |
|||
Interface de communication EMS |
Ethernet ou 485 |
