Compensation de puissance réactive intelligente hybride YT

1.introduction du système de générateur de var statique hybride YT

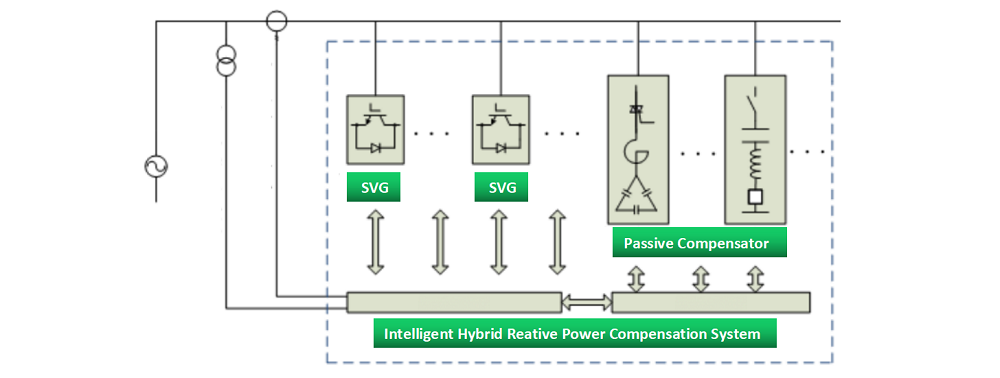

générateur de var statique + condensateurs compensation de puissance réactive hybride intelligente l'appareil adopte le schéma de configuration combinant un générateur var statique et un condensateur/réacteur de commutation. en fonction des besoins réels des utilisateurs ,il peut mettre en œuvre différents schémas de compensation de puissance réactive pour obtenir la meilleure combinaison de prix et d'effet.. dans le dispositif de compensation de puissance réactive dynamique hybride SVG + condensateur,, chaque unité est conçue et produite de manière à faible puissance, à petit volume et à faible coût, et toutes sont des unités optionnelles, qui peuvent être combinés de manière optimale et flexible en fonction de la puissance réactive réelle pour obtenir le meilleur rapport entre effet de fonctionnement et coût.

2. les caractéristiques de la correction du facteur de puissance hybride

(1) la stratégie de commande optimale coordonnée bipolaire est basée sur des condensateurs et générateur de var statique ,qui élimine l'influence des différents besoins de vitesse de réponse entre le conteneur et SVG dans le même système de bus ,améliore la dynamique du système de compensation ,et assure également la stabilité du contrôle en boucle fermée du système.

(2) les harmoniques générateur de var statique peut filtrer simultanément les 2 ~ 25e harmoniques dans la capacité nominale . vous pouvez choisir la priorité de puissance réactive ou le mode de priorité harmonique pour fonctionner .

(3) si vous utilisez des condensateurs pour compenser une grande capacité, la puissance réactive change lentement. mais, si SVG compense une petite capacité, elle changera rapidement.

la correction du facteur de puissance hybride peut compenser le courant réactif du système à près de zéro, et le facteur de puissance près de 1 (≥0.98). et dans la plage de capacité de compensation, il n'y aura pas de sur- compensation ou sous-compensée . par rapport au dispositif de compensation de puissance réactive de type à commutation de condensateur traditionnel , l'effet sera meilleur .

(4) la commutation des condensateurs adopte diverses stratégies de contrôle, et les interrupteurs peuvent être : des thyristors, des interrupteurs composites ou des contacteurs.

(5) en utilisant le générateur de var statique pour contrôler le commutateur de commutation de la batterie de condensateurs peut contrôler la génération de puissance réactive et les condensateurs de commutation dynamiques de SVG pour obtenir une compensation de puissance réactive dynamique , de haute précision en fonction de la puissance réactive réelle .

(6) selon la situation de puissance réactive sur site, configurer le rapport de capacité de chaque unité : pour la puissance réactive fixe de grande capacité,, configurer les condensateurs de commutation pour la compensation ; pour une puissance réactive de petite capacité, à variation rapide,, configurez la capacité du générateur var statique correspondante pour la compensation.

(7) diverses combinaisons entre plusieurs unités peuvent être réalisées en fonction des besoins réels pour obtenir un faible coût et un effet élevé.

(8) chaque unité de combinaison a une stratégie de contrôle qui fonctionne en coordination les unes avec les autres, qui peut réaliser le fonctionnement en toute sécurité de diverses méthodes de combinaison pour répondre aux besoins de l'utilisateur's dans la plus grande mesure.

(9) la compensation de puissance réactive à division de phase dynamique peut être réalisée.

(10) tension nominale AC 380V +/- 20%.

(11) temps de réponse < 5ms.

3. l'application de la correction du facteur de puissance hybride

les dispositifs de correction du facteur de puissance de type hybride sont principalement utilisés pour compensation de la puissance réactive améliorant le facteur de puissance et optimisant la qualité de l'énergie.

(1) compensation spéciale pour charges importantes.

(2) grands utilisateurs industriels.

(3) sous-stations du système électrique.

(4) compensation complète des harmoniques et de la puissance réactive.
