Fréquence de commutation IGBT
La fréquence de commutation de l'IGBT fait référence à la fréquence à laquelle il est allumé et éteint, généralement exprimée en Hertz (Hz). La fréquence de commutation affecte directement la perte de commutation, l'efficacité, le volume, le poids et la conception de dissipation thermique des systèmes électroniques de puissance.
La perte de commutation fait référence à la perte d'énergie générée par l'IGBT pendant les processus d'ouverture et de fermeture. À mesure que la fréquence de commutation augmente, la perte de commutation augmentera également en conséquence. Par conséquent, lors de la sélection de la fréquence de commutation de l’IGBT, il est nécessaire d’équilibrer l’efficacité et les pertes du système.
Parallèlement, à mesure que la fréquence de commutation augmente, le volume et le poids du système diminuent également. En effet, une fréquence de commutation élevée peut réduire la taille et le poids des composants tels que les filtres et les câbles. Cependant, des fréquences de commutation élevées peuvent également entraîner des températures plus élevées et des contraintes thermiques plus importantes, ce qui rend la conception de la dissipation thermique plus importante.
Connexion parallèle entrelacée
La connexion parallèle entrelacée est une méthode permettant de réduire la distorsion harmonique et d'améliorer l'efficacité du système. En connectant plusieurs modules IGBT en parallèle et en compensant les temps d'activation et de désactivation de chaque module, la distorsion harmonique de la forme d'onde actuelle peut être réduite.
L'entrelacement en parallèle peut réduire les pics et les pointes de courant, réduisant ainsi la contrainte sur les câbles, les filtres et autres composants. De plus, la connexion parallèle entrelacée peut également améliorer la fiabilité du système, car lorsqu'un module IGBT tombe en panne, les autres modules peuvent continuer à fonctionner.
La clé pour réaliser une connexion parallèle entrelacée est de contrôler avec précision le temps de déclenchement de chaque module IGBT. En utilisant des unités de contrôle telles que des microcontrôleurs ou des processeurs de signaux numériques, le courant et la tension du système peuvent être surveillés en temps réel et le temps de déclenchement de chaque module peut être ajusté selon les besoins.
En résumé, la fréquence de commutation et la connexion parallèle entrelacée des IGBT sont des concepts importants dans les systèmes électroniques de puissance, qui ont un impact significatif sur les performances et l'efficacité du système. Dans les applications pratiques, il est nécessaire de choisir la fréquence de commutation appropriée en fonction des besoins réels et des limites du système.

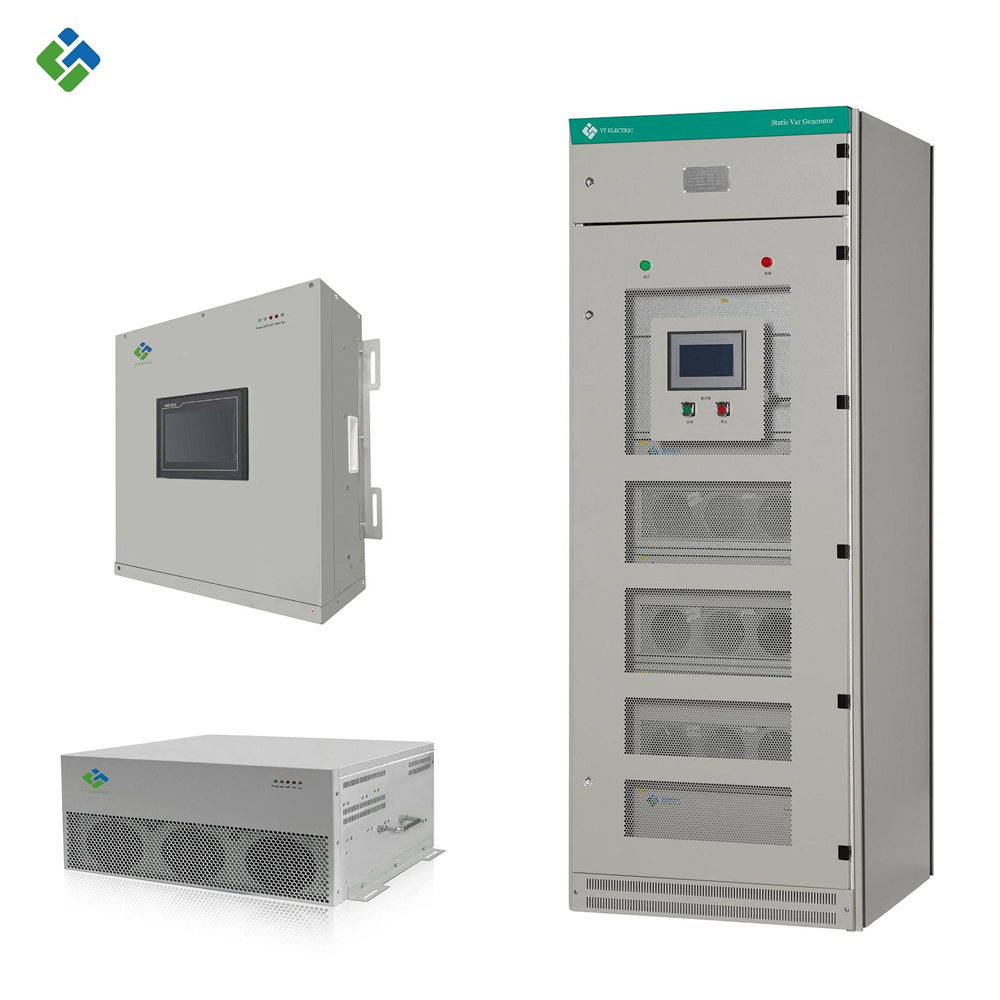

Yingtong SVG/AHF sélectionne la fréquence de commutation la plus raisonnable pour obtenir une faible perte et un rendement élevé. Si vous avez des questions sur AHF et SVG , n'hésitez pas à nous contacter : [email protected]
