Solutions STATCOM pour la stabilité du réseau d'énergie renouvelable
Avec l'expansion continue de la production d'énergie renouvelable à travers le monde, le maintien de la stabilité du réseau est devenu un enjeu crucial pour les fournisseurs d'énergie, les gestionnaires de réseaux et les industriels. Les centrales solaires, les éoliennes et autres sources d'énergie renouvelable introduisent de la variabilité et de l'intermittence sur le réseau électrique, engendrant des fluctuations de tension, des déséquilibres de puissance réactive et des problèmes de qualité de l'énergie. Pour relever ces défis, STATCOM (Compensateur synchrone statique) Cette technologie s'est révélée être l'une des solutions les plus efficaces pour améliorer la stabilité du réseau d'énergies renouvelables.
Cet article explore comment les systèmes STATCOM soutiennent l'intégration des énergies renouvelables, améliorent la qualité de l'énergie et garantissent un fonctionnement fiable du réseau.
UN STATCOM Il s'agit d'un dispositif d'électronique de puissance utilisé dans les systèmes FACTS (Flexible AC Transmission Systems). Il assure une compensation rapide et dynamique de la puissance réactive afin de réguler les niveaux de tension et d'améliorer la stabilité du réseau.
Contrairement aux batteries de condensateurs classiques ou aux compensateurs statiques de puissance réactive (SVC), un STATCOM utilise des convertisseurs de source de tension (VSC) pour injecter ou absorber de la puissance réactive quasi instantanément. Cette rapidité de réponse le rend particulièrement adapté aux applications d'énergies renouvelables où la production d'énergie peut varier rapidement en fonction des conditions météorologiques.
Compensation dynamique de la puissance réactive
Régulation et stabilisation de la tension
correction du facteur de puissance
Atténuation du scintillement
Support de réduction harmonique
Amélioration du maintien de la conduite en cas de panne
Assistance à la conformité au code de grille
Les ressources énergétiques renouvelables, comme l'énergie solaire et éolienne, sont par nature variables. La couverture nuageuse, les fluctuations de la vitesse du vent et l'évolution des conditions environnementales peuvent entraîner des variations rapides de la production d'électricité.
Ces variations peuvent entraîner :
| Défi de la grille | Impact sur le réseau électrique |
|---|---|
| fluctuations de tension | Contraintes et instabilité des équipements |
| Déficit de puissance réactive | mauvaise régulation de tension |
| Problèmes de facteur de puissance | Efficacité de transmission réduite |
| Perturbations du réseau | Risque accru de pannes |
| Faibles connexions au réseau | Fiabilité réduite |
| Intermittence renouvelable | Flux de puissance instable |
Avec l'augmentation de la part des énergies renouvelables, les gestionnaires de réseau ont besoin de systèmes de compensation avancés capables de maintenir une tension stable et un soutien en puissance réactive dans des conditions de fonctionnement dynamiques.
C'est ici que Solutions STATCOM pour la stabilité du réseau d'énergie renouvelable devenir essentiel.

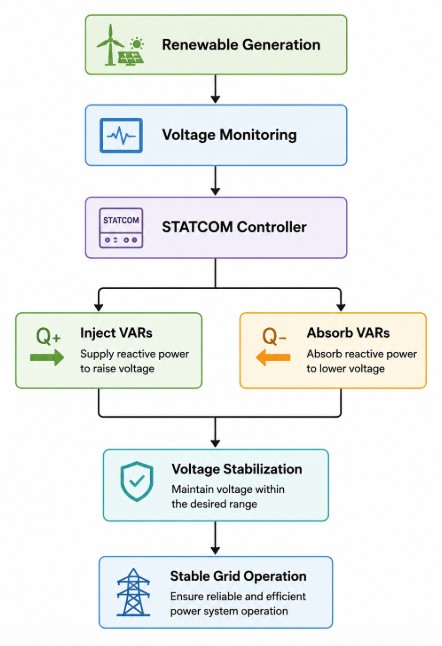

Un STATCOM surveille en permanence la tension du réseau et ajuste la puissance réactive en conséquence.
Lorsque la tension du réseau diminue :
Le STATCOM fournit de la puissance réactive.
Les niveaux de tension augmentent pour se rapprocher de la plage souhaitée.
Lorsque la tension du réseau augmente :
Le STATCOM absorbe la puissance réactive.
Les niveaux de tension reviennent à la normale.
Le processus se déroule en quelques millisecondes, permettant au réseau de réagir rapidement aux variations soudaines de la production d'énergie renouvelable.
La production d'énergie éolienne et solaire peut varier rapidement. Les systèmes STATCOM assurent une régulation de tension quasi instantanée, évitant ainsi les effondrements de tension et maintenant la stabilité du réseau.
Comparé aux batteries de condensateurs traditionnelles, le temps de réponse des STATCOM est nettement plus rapide, souvent en un seul cycle électrique.
Les codes de réseau modernes exigent que les centrales électriques renouvelables fournissent un soutien en puissance réactive et maintiennent leur fonctionnement lors de perturbations de tension.
Les systèmes STATCOM aident les installations d'énergies renouvelables à répondre à des exigences telles que :
Passage en mode basse tension (LVRT)
Passage à haute tension (HVRT)
Capacité de puissance réactive
performances du contrôle de tension
Cela améliore les taux d'approbation des projets et leur acceptation par le réseau.
Les problèmes de qualité de l'énergie électrique peuvent avoir des conséquences négatives tant pour les fournisseurs d'énergie que pour les utilisateurs finaux.
La technologie STATCOM contribue à réduire :
scintillement de tension
Chute de tension
Surtension
fluctuations de la puissance réactive
De ce fait, les centrales électriques à énergies renouvelables peuvent fournir une électricité plus propre et plus fiable.
En maintenant des niveaux de tension appropriés, les dispositifs STATCOM permettent aux lignes de transmission de fonctionner plus efficacement.
Les avantages comprennent :
Capacité de transfert de puissance plus élevée
Réduction des pertes de transmission
Meilleure utilisation des infrastructures existantes
Investissement différé dans de nouvelles infrastructures de transport d'électricité
De nombreux projets d'énergies renouvelables sont situés dans des régions reculées où la capacité du réseau électrique est limitée.
Exemples :
fermes solaires désertiques
projets éoliens offshore
Installations renouvelables rurales
Les systèmes STATCOM fournissent un soutien essentiel à la tension dans ces environnements de réseau faible, améliorant la fiabilité opérationnelle et réduisant les risques d'instabilité.
Les grandes installations photovoltaïques (PV) subissent des changements de production rapides en raison du mouvement des nuages et des variations d'irradiance.
STATCOM apporte son aide en :
Tension de stabilisation
Fournir un soutien en puissance réactive
Amélioration des performances de l'onduleur
Respect des exigences d'interconnexion des services publics
Les éoliennes produisent une énergie fluctuante en raison des variations des conditions de vent.
Les systèmes STATCOM permettent de :
stabilisation de la tension
Réduction du scintillement
Compensation dynamique de la puissance réactive
Capacité de maintien en cas de panne

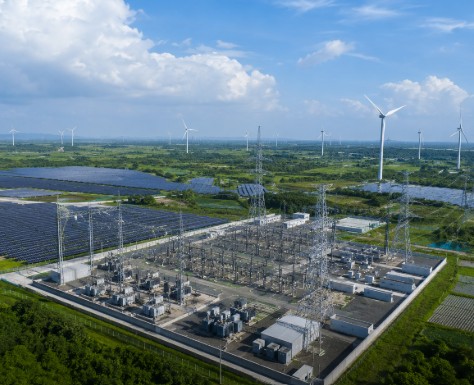

De nombreux projets modernes combinent :
Énergie solaire
Énergie éolienne
Systèmes de stockage d'énergie par batterie (BESS)
Les solutions STATCOM coordonnent la gestion de la puissance réactive entre plusieurs sources d'énergie, créant ainsi un système électrique plus stable et résilient.
| Fonctionnalité | STATCOM | Banque de condensateurs | SVC |
|---|---|---|---|
| Vitesse de réponse | Très rapide | Lent | Rapide |
| Contrôle dynamique | Excellent | Limité | Bien |
| Performances sur des réseaux faibles | Excellent | Pauvre | Modéré |
| Régulation de tension | Supérieur | Basique | Bien |
| Intégration des énergies renouvelables | Idéal | Limité | Approprié |
Le tableau illustre pourquoi le STATCOM est devenu la technologie privilégiée pour les installations modernes d'énergies renouvelables.
Avec la croissance continue de la part des énergies renouvelables, la technologie STATCOM évolue pour répondre aux exigences plus avancées du réseau électrique.
Les tendances émergentes comprennent :
Surveillance et diagnostic numériques
Contrôle de tension assisté par l'IA
Intégration avec les systèmes de stockage d'énergie par batterie
capacités de communication des réseaux intelligents
Technologie de convertisseurs de plus grande capacité
Ces innovations permettront d'améliorer encore la fiabilité et la flexibilité des réseaux d'énergies renouvelables.
La transition énergétique mondiale exige des technologies de pointe capables de garantir la fiabilité du réseau et la qualité de l'électricité. Face à l'expansion continue de la production d'énergie solaire et éolienne, les méthodes traditionnelles de compensation de la puissance réactive peinent souvent à répondre aux exigences des réseaux modernes.
Solutions STATCOM pour la stabilité du réseau d'énergie renouvelable Ils assurent une compensation rapide de la puissance réactive, une régulation dynamique de la tension, une meilleure qualité de l'énergie et une conformité accrue aux normes de réseau. Leur capacité à soutenir les réseaux fragiles et à réagir rapidement aux variations de la production d'énergie renouvelable en fait un élément essentiel de l'infrastructure électrique actuelle.
Pour les entreprises de services publics, les développeurs d'énergies renouvelables et les consommateurs d'énergie industriels, investir dans la technologie STATCOM représente une approche pratique et tournée vers l'avenir pour garantir un fonctionnement stable, efficace et fiable du réseau.
