Résumé

Découvrez comment les systèmes avancés de YT ElectricAHF et SVG éliminent les interférences harmoniques, améliorent le facteur de puissance à 0.99, et protègent vos actifs industriels contre des menaces électriques invisibles.

1. Crise mondiale de la qualité de l’énergie : un problème de 150 milliards de dollars

À l’ère de l’Industrie 4.0, la fabrication de haute technologie, les centres de données et les lignes de production automatisées exigent une stabilité électrique sans précédent. Cependant, la réalité est loin d’être idéale. Selon les recherches industrielles, l’Europe seule perd 150 milliards d’euros chaque année en raison de problèmes de qualité de l’énergie, notamment les creux de tension, les coupures brèves et les interférences harmoniques.

Pour les responsables d’installations industrielles, il ne s’agit pas seulement de chiffres dans un rapport ; cela se traduit par une surchauffe des équipements, des arrêts de production imprévus et une réduction de la durée de vie des actifs. En tant que spécialistes de la qualité de l’énergie, YT Electric s’engage à « Rendre chaque watt utile » en déployant des filtres actifs d’harmoniques (AHF) et des générateurs statiques de puissance réactive (SVG) avancés afin de sécuriser les réseaux électriques mondiaux.

2. Les tueurs invisibles : harmoniques et puissance réactive

Pourquoi les équipements modernes tombent-ils en panne alors que le courant est « allumé » ? Les coupables sont souvent invisibles à l’œil nu mais dévastateurs pour les infrastructures électriques :

· • Pollution harmonique (THDi) : entraînée par des charges non linéaires telles que les variateurs de vitesse (VFD), les redresseurs et les alimentations à découpage, les harmoniques déforment la forme d’onde sinusoïdale standard. Cela entraîne un bourdonnement des transformateurs, des vibrations des moteurs et une dangereuse surchauffe des conducteurs neutres dans les systèmes triphasés à quatre fils.

· • Mauvais facteur de puissance (PF) : les charges inductives comme les moteurs et les transformateurs consomment une quantité importante de puissance réactive. Un faible facteur de puissance entraîne non seulement des pénalités importantes facturées par les fournisseurs d’énergie, mais réduit également la capacité effective de vos transformateurs, entraînant une sous-utilisation des actifs.

3. Filtre actif d’harmoniques (AHF) : la solution de précision pour la mitigation des harmoniques

Le YTPQC-AHF est notre principale défense contre la distorsion harmonique. Contrairement aux filtres passifs traditionnels sujets aux phénomènes de résonance, notre AHF utilise une topologie à 3 niveaux et une technologie de commutation IGBT à grande vitesse.

· • Fonctionnement : le système surveille le courant de charge en temps réel, identifie les composantes harmoniques via l’algorithme adaptatif ADALINE, et injecte un courant de compensation égal et opposé.

· • Indicateurs de performance : avec une fréquence de commutation de 25,6 kHz et un temps de réponse complet inférieur à 5 ms, le filtre actif AHF de YT Electric peut éliminer les harmoniques du 2e au 50e ordre avec une efficacité de filtration allant jusqu’à 98 %. Cela garantit la conformité aux normes strictes telles que IEEE 519.

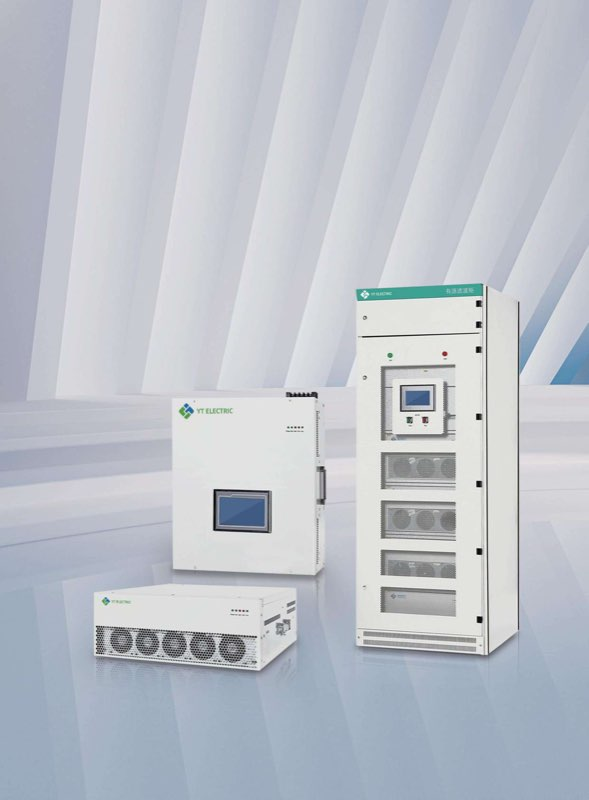

Figure 1 : solutions modulaires de qualité de l’énergie AHF et SVG de YT Electric

4. Générateur statique de puissance réactive (SVG) : équilibrage dynamique de la puissance réactive

Pour la compensation de la puissance réactive, le YTPQC-SVG représente la référence absolue. Les batteries de condensateurs traditionnelles (TSC/MSC) sont lentes et peuvent provoquer des surtensions. En revanche, le SVG utilise la technologie d’onduleur de source de tension (VSI) pour fournir une compensation dynamique et sans paliers.

· • Compensation bidirectionnelle : il peut ajuster dynamiquement la puissance réactive de -1,0 à 1,0 (capacitif à inductif) instantanément.

· • Suivi ultra-rapide : pour les charges à variation rapide comme les machines de soudage, les ascenseurs ou les fours à arc, le temps de réponse de 10 ms du SVG garantit un facteur de puissance optimisé à chaque milliseconde, évitant le scintillement et les creux de tension.

5. Comparaison technique : architecture AHF vs SVG

6. Révolution du carbure de silicium (SiC) : l’avant-garde de YT Electric

Dans notre quête d’une efficacité extrême, YT Electric a introduit le filtre actif d’harmoniques SiC (série Ultra). Utilisant des MOSFET en carbure de silicium, cette nouvelle génération offre :

· • Pertes de commutation réduites : atteignant une efficacité système jusqu’à 98,5 %.

· • Densité de puissance plus élevée : encombrement réduit, idéal pour les centres de données à espace limité.

· • Fiabilité améliorée : performances thermiques supérieures même dans des environnements à haute température ambiante.

7. Durabilité industrielle : performance à haute température à 45 °C

Ce qui distingue YT Electric sur le marché mondial concurrentiel est notre engagement envers l'excellence en ingénierie dans des conditions extrêmes. La plupart des dispositifs d'électronique de puissance réduisent leur capacité à mesure que la température augmente. Cependant, le matériel de YT Electric est conçu pour maintenir une puissance nominale de 100 % à 45 °C.

· • Refroidissement intelligent par air : intègre des ventilateurs PWM à vitesse contrôlée pour optimiser le flux d'air et minimiser le bruit (

· • Adaptation environnementale : avec des options de protection IP20 à IP54 et un revêtement anticorrosion (Three-proof) sur toutes les PCBAs, nos modules fonctionnent de manière optimale dans des environnements industriels poussiéreux, humides ou corrosifs.

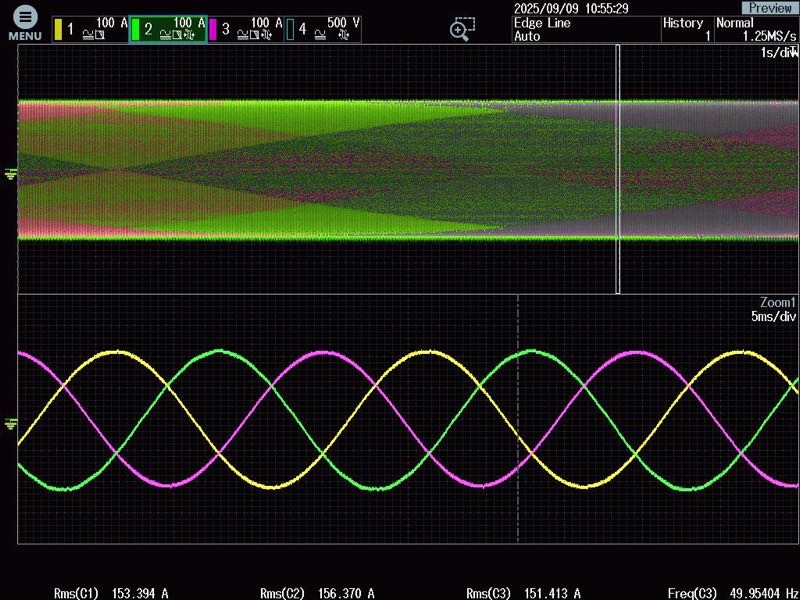

Figure 2 : Comparaison des formes d'onde de qualité de l'énergie - sortie sinusoïdale pure YT Electric

8. Gestion totale de la qualité (TQM) et conformité mondiale

Notre processus de production suit un cadre TQM strict, comprenant :

· • Vieillissement à haute température de 24 heures : chaque module subit des tests de contrainte rigoureux avant expédition.

· • Équipement de test automatique (ATE) : garantissant une fabrication sans défaut et une traçabilité complète.

· • Certifications : entièrement conforme aux normes CE, ISO9001:2015 et aux normes électriques internationales.

Conclusion : investir dans une énergie pérenne

Investir dans la qualité de l'énergie n'est pas une dépense ; c'est une décision stratégique pour la résilience opérationnelle à long terme. Qu'il s'agisse de nos filtres harmoniques actifs SiC de pointe ou de nos systèmes STATCOM robustes, YT Electric garantit que votre avenir industriel est stable, efficace et propre.

« Faire en sorte que chaque watt compte » est plus qu'un slogan — c'est la philosophie d'ingénierie qui protège vos actifs et améliore votre rentabilité.
