Amélioration de la qualité de l'alimentation électrique des centres médicaux grâce au STATCOM

Amélioration du centre médical Qualité de l'énergie avec STATCOM

Les centres médicaux modernes dépendent fortement de systèmes électriques performants pour alimenter les équipements vitaux, l'infrastructure de santé numérique et assurer la continuité des soins aux patients. Des appareils d'IRM et des scanners aux unités de soins intensifs et à l'automatisation des laboratoires, chaque service a besoin d'une alimentation électrique stable et fiable. Même une brève fluctuation de tension peut perturber le fonctionnement, endommager les équipements sensibles ou compromettre la sécurité des patients.

Avec l'expansion des établissements de santé et l'intégration croissante de systèmes électroniques, les problèmes de qualité de l'énergie électrique sont de plus en plus fréquents. Le compensateur statique synchrone (STATCOM) est une solution efficace qui gagne en popularité dans les projets d'infrastructures de santé. Ce dispositif d'électronique de puissance avancé contribue à maintenir la stabilité de la tension, à améliorer le facteur de puissance et à réduire la distorsion harmonique dans les réseaux électriques complexes.

Cet article explore comment la technologie STATCOM améliore la qualité de l'énergie électrique dans les centres médicaux à travers une étude de cas pratique et une analyse technique.

Pourquoi la qualité de l'alimentation électrique est importante dans les centres médicaux

Les hôpitaux et les complexes hospitaliers fonctionnent 24 heures sur 24. Contrairement aux bâtiments commerciaux, les centres médicaux ne peuvent tolérer ni coupures de courant ni variations de tension.

Les problèmes courants liés à la qualité de l'alimentation électrique dans les établissements de santé comprennent :

• Chutes de tension lors du démarrage d'équipements importants

• Déséquilibre de puissance réactive

• Distorsion harmonique due aux dispositifs médicaux non linéaires

• Scintillement causé par des variations rapides de charge

• Surchauffe des transformateurs et des câbles

• Durée de vie réduite des équipements sensibles

Ces problèmes proviennent souvent d'appareils médicaux de forte puissance tels que :

Une mauvaise qualité de l'alimentation électrique peut entraîner des interruptions de service, des dysfonctionnements des équipements et une augmentation des coûts de maintenance.

Qu'est-ce que la technologie STATCOM ?

Un compensateur statique synchrone (STATCOM) est un dispositif FACTS (Flexible AC Transmission System) conçu pour réguler dynamiquement la tension et la puissance réactive.

Contrairement aux batteries de condensateurs traditionnelles, les systèmes STATCOM utilisent des convertisseurs électroniques de puissance pour assurer une compensation de puissance réactive rapide et continue.

Fonctions principales du STATCOM

• stabilisation de la tension

• Compensation de la puissance réactive

• correction du facteur de puissance

• Atténuation harmonique

• Réduction du scintillement

• Amélioration de la stabilité du réseau

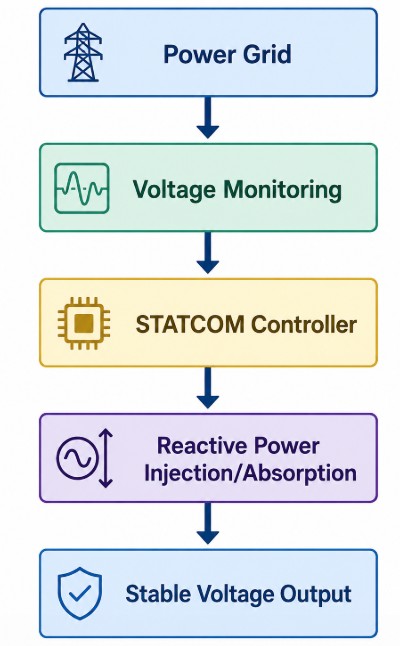

Le principe de fonctionnement du STATCOM peut être résumé comme suit :

Grâce à sa réactivité en quelques millisecondes, le STATCOM est particulièrement efficace dans les environnements où la charge électrique varie rapidement, comme les hôpitaux.

Étude de cas : Déploiement de STATCOM dans un centre médical régional

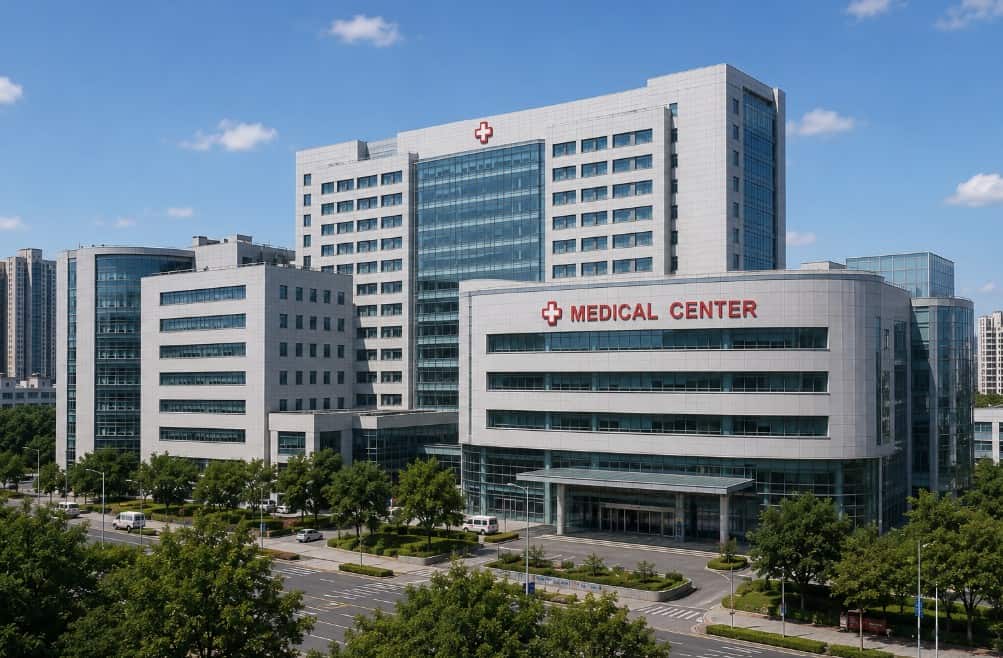

Un grand centre médical régional a connu des problèmes récurrents d'instabilité de tension après l'agrandissement de son service d'imagerie et de ses installations chirurgicales.

Présentation des installations

La direction de l'hôpital a identifié plusieurs problèmes opérationnels :

• Les systèmes d'IRM s'arrêtent parfois lors des pics de demande.

• Les générateurs de secours ont rencontré des problèmes de synchronisation.

• Pénalités élevées dues à un faible facteur de puissance

• Surchauffe accrue des transformateurs

Évaluation technique

Un audit électrique a révélé que la demande en puissance réactive de l'installation, qui variait rapidement, dépassait la capacité des batteries de condensateurs existantes.

Les systèmes de compensation traditionnels ne pouvaient pas réagir assez rapidement aux variations de charge dynamiques causées par les cycles de démarrage des équipements d'imagerie.

L'équipe d'ingénierie a sélectionné une solution STATCOM de ±8 MVAR pour le soutien dynamique de la puissance réactive.

Conception du système STATCOM

Le système STATCOM installé comprenait :

L'unité STATCOM était raccordée au réseau de distribution 11 kV de l'hôpital, à proximité du service d'imagerie.

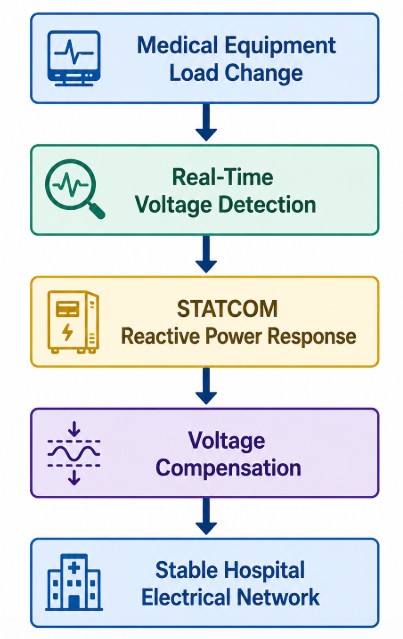

Flux de travail du système

Le système surveillait en permanence les conditions de tension et injectait ou absorbait de la puissance réactive en fonction des besoins du réseau.

Résultats de performance après installation

Après six mois de fonctionnement, l'hôpital a signalé des améliorations substantielles de ses performances électriques.

Résultats mesurés

L'établissement a également constaté :

• Fonctionnement stable de l'IRM même en période de forte demande

• Synchronisation améliorée du générateur

• Réduction des incidents de maintenance

• Réduction des pertes d'énergie

• Meilleure fiabilité opérationnelle

Le service d'ingénierie de l'hôpital a estimé les économies d'énergie annuelles à environ 12 %.

Avantages du STATCOM dans les établissements de santé

1. Réponse dynamique rapide

Les charges médicales peuvent varier en quelques millisecondes. Les systèmes STATCOM réagissent presque instantanément, contrairement aux batteries de condensateurs classiques.

2. Amélioration de la protection des équipements

Les équipements d'imagerie et de diagnostic sensibles nécessitent une tension stable. Le STATCOM minimise les fluctuations dommageables.

3. Réduction des coûts d'exploitation

L'amélioration du facteur de puissance réduit les pénalités des fournisseurs d'énergie et diminue la consommation énergétique globale.

4. Meilleure coordination de l'alimentation de secours

Les hôpitaux dépendent fortement des générateurs de secours et des systèmes d'alimentation sans coupure (UPS). Le STATCOM améliore la synchronisation et la stabilité transitoire lors des variations de courant.

5. Évolutivité

Les systèmes STATCOM peuvent être étendus à mesure que les campus hospitaliers se développent et ajoutent de nouvelles charges électriques.

Considérations clés en matière de conception

Lors de la mise en œuvre d'un système STATCOM dans un centre médical, les ingénieurs doivent évaluer :

• caractéristiques du profil de charge

• Niveaux harmoniques

• Facteur de puissance existant

• Interaction du générateur

• Limitations d'espace

• exigences de refroidissement

• Compatibilité SCADA

Une analyse précise de la qualité de l'énergie électrique est essentielle avant le dimensionnement et le déploiement du système.

Tendances futures des systèmes d'alimentation électrique dans le secteur de la santé

À mesure que les hôpitaux poursuivent la numérisation de leurs opérations et l'adoption de technologies médicales avancées, les exigences en matière d'infrastructures électriques deviendront plus importantes.

Les futurs systèmes d'alimentation électrique des établissements de santé devraient comprendre :

• Intégration au réseau intelligent

• Gestion de l'énergie basée sur l'IA

• Soutien aux énergies renouvelables

• systèmes de stockage d'énergie par batterie

• Plateformes de contrôle STATCOM avancées

La technologie STATCOM jouera un rôle de plus en plus important pour garantir des réseaux énergétiques de santé résilients et intelligents.

Conclusion

Une infrastructure électrique fiable est essentielle au bon fonctionnement des établissements de santé modernes. L'instabilité de la tension, la distorsion harmonique et une mauvaise gestion de la puissance réactive peuvent nuire aux soins des patients et à la fiabilité des équipements.

L'étude de cas présentée ici démontre comment la technologie STATCOM a considérablement amélioré la qualité de l'énergie électrique dans un centre médical régional. En stabilisant la tension, en corrigeant le facteur de puissance et en réduisant les harmoniques, l'hôpital a bénéficié d'une plus grande fiabilité opérationnelle et de coûts énergétiques moindres.

Face à l'augmentation constante des besoins en électricité des établissements de santé, les systèmes STATCOM offrent une solution pratique et très efficace pour maintenir des réseaux électriques stables et performants.
