La norme IEEE 519-2022, appelée  Contrôle harmonique des systèmes d'alimentation électrique , définit les règles de conception de systèmes électriques afin de réduire la distorsion harmonique.

Que fait la norme?

L'IEEE 519-2022 aide les ingénieurs à gérer les harmoniques dans les systèmes d'alimentation.

1. Il couvre les deux charges linéaires (comme les moteurs et les ampoules régulières) et les charges non linéaires (comme les ordinateurs ou les lumières LED).
2. La norme fait trois choses principales:
3. Il explique comment la tension et les formes d'onde de courant fonctionnent dans les systèmes d'alimentation.

Il fixe des limites pour une distorsion acceptable dans ces formes d'onde.

• Il donne des conseils sur la façon dont les sources d'alimentation et l'équipement doivent interagir. Termes clés à connaître
• Charges linéaires : Appareils qui ne créent pas d'harmoniques.
• Les exemples incluent des ampoules, des moteurs et des transformateurs traditionnels. Charges non linéaires
• : Les appareils qui créent des harmoniques. Les exemples sont les ordinateurs, les imprimantes et l'éclairage économe en énergie.
•

Point de couplage commun (PCC)

: L'endroit où votre équipement se connecte au réseau électrique, comme un compteur ou un transformateur.

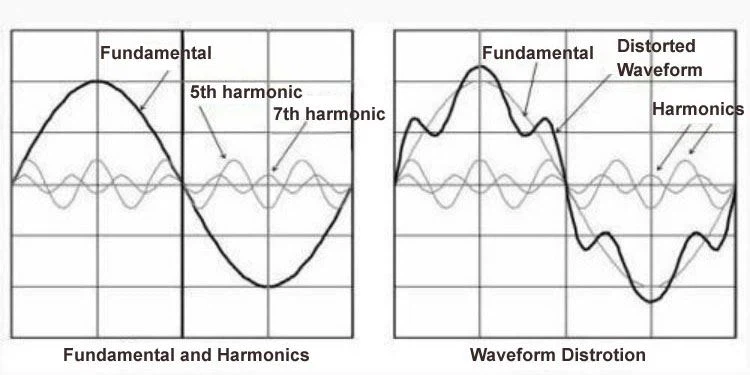

1. Harmonique : Currents ou tensions supplémentaires qui vibrent en multiples de la fréquence de base du système.
2. Par exemple, dans un système de 60 Hz, la 3e harmonique est de 180 Hz. Pourquoi les harmoniques sont un problème

Les harmoniques causent deux problèmes principaux:

Surchauffe

• : Ils rendent les fils, les transformateurs et les moteurs plus chauds que la normale, ce qui peut les endommager. Courants indésirables
• : Ceux-ci peuvent déclencher des disjoncteurs, perturber les lignes téléphoniques ou provoquer des machines comme des lecteurs à vitesse variable au dysfonctionnement. À quoi servent les limites de distorsion de tension?

Les limites de distorsion de tension de la norme protègent à la fois les systèmes d'alimentation et l'équipement utilisateur.

Pour respecter ces limites:

• Utilisateurs
• Doit s'assurer que leur équipement ne produit pas trop de courants harmoniques.
• Par exemple, l'ajout de nouveaux appareils ne devrait pas aggraver la distorsion de tension.

Salles d'électricité

Doit gérer les propriétés électriques du réseau pour maintenir la distorsion de tension faible en cas de besoin.

• Mises à jour clés de l'IEEE 519-2022
• La version 2022 améliore les normes antérieures (comme IEEE 519-2014) par:
• Ajout de meilleures méthodes pour mesurer les harmoniques.

Expliquer comment analyser statistiquement les données.

Donner des règles plus claires pour les systèmes avec des charges linéaires et non linéaires mixtes.

Comment utiliser la norme

Commencez par lire le document officiel de l'IEEE 519-2022.

• Se concentrer sur:
• Définitions de termes comme le PCC et les harmoniques.
• Les tableaux répertoriant les niveaux de distorsion maximum autorisés.

Lignes directrices pour la conception de systèmes avec des équipements anciens (linéaires) et modernes (non linéaires).

Contrôle des harmoniques dans les systèmes d'alimentation

YT Electric propose des solutions efficaces pour répondre aux normes IEEE 519-2022.

• Voici comment nos produits aident:
• 1. Filtres harmoniques actifs (série AHF)

Notre série AHF annule activement les harmoniques en temps réel.

Avantages clés:

• Réduit le THD à moins de 5% (répond aux limites strictes de l'IEEE 519)
• Fonctionne pour les systèmes monophasés et triphasés
• La conception compacte économise l'espace d'installation

2. Solutions hybrides

• SVG connecté en amont parallèle des condensateurs.
• Stratégie de contrôle:
• Contrôle dynamique dominant de SVG: répond aux fluctuations réactives dans les ± 100 ms
• Condemnisation de base du condensateur: gère 60 à 70% de demande réactive fondamentale
• Étude de cas de mise en œuvre:

Une usine textile a réduit les harmoniques de 25% à 3% en utilisant notre:

Unité AHF 200A pour la machine à coudre VFDS

Banque PHF 300A pour les circuits d'éclairage Période totale de récupération: 14 mois grâce à des économies d'énergie
