Qualité de l'alimentation électrique des centres de données : étude de cas sur l'atténuation des harmoniques

Qualité de l'alimentation électrique du centre de données : Atténuation harmonique Étude de cas

Les centres de données modernes dépendent fortement d'équipements électroniques sensibles. Serveurs, unités de stockage et équipements réseau utilisent des alimentations non linéaires. Ces composants génèrent une distorsion harmonique importante au sein du système électrique. Des niveaux d'harmoniques élevés entraînent une surchauffe des équipements et des interruptions de service imprévues.

Une importante installation a récemment rencontré de graves problèmes de qualité de l'alimentation électrique lors de son fonctionnement. L'équipe d'ingénierie sur place a signalé des défaillances fréquentes des batteries de condensateurs. Elle a observé un gonflement physique des condensateurs et des contacteurs brûlés. Ces symptômes indiquaient une forte résonance harmonique et une distorsion de tension excessive.

Analyse du système actuel

Les premières mesures effectuées sur site ont révélé des niveaux de distorsion critiques dans le système. Le taux de distorsion harmonique total (THD_u) a atteint 5,9 %, dépassant ainsi la limite de 5 % fixée par les normes nationales pour un fonctionnement sûr. Une distorsion de tension élevée peut entraîner des erreurs de données et des pannes matérielles.

Le taux de distorsion harmonique total (THD_i) a été enregistré à 23,5 %. Les principaux responsables ont été identifiés comme étant les harmoniques d'ordre 3 et 5. Les harmoniques. La troisième harmonique est particulièrement dangereuse dans de nombreux centres de données. Elle s'accumule dans le conducteur neutre et présente un risque d'incendie.

Mise en œuvre de APF Solution

Pour résoudre ces problèmes, l'installation a mis en place un filtre actif de puissance (FAP) de 300 A. Le FAP fonctionne en surveillant le courant de charge en temps réel et en injectant un courant de compensation égal et opposé. Ce processus élimine efficacement les harmoniques et contribue à la purification du réseau.

Le filtre actif de puissance 300A a été intégré à la salle de distribution principale. Cette approche centralisée protège l'ensemble des baies de serveurs et du matériel en aval. Doté d'un traitement numérique haute vitesse, il garantit une réponse rapide et peut gérer les charges dynamiques typiques des environnements de cloud computing.

Résultats et avantages liés à la performance

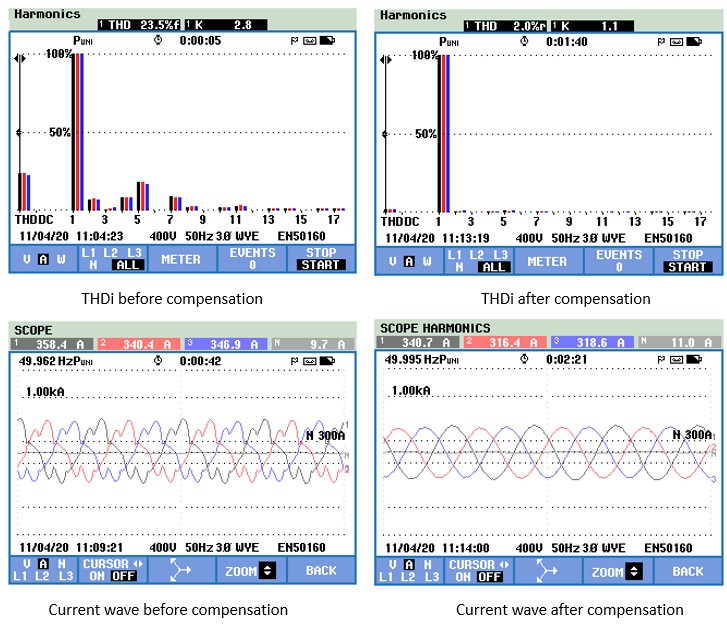

Après la mise en service du filtre actif de puissance (APF), la qualité de l'alimentation électrique s'est immédiatement améliorée. La distorsion de tension est passée de 5,9 % à une valeur stable de 4,2 %. Le système est ainsi redevenu conforme aux normes nationales. L'environnement électrique est désormais stable pour les charges informatiques sensibles.

La distorsion du courant a connu l'amélioration la plus spectaculaire au sein de l'installation. Le taux de distorsion harmonique (THD_i) a chuté de 23,5 % à seulement 2,0 % après traitement. La forme d'onde du courant, auparavant irrégulière, est devenue une sinusoïde parfaite. Cette réduction a considérablement diminué les contraintes thermiques sur les câbles et les transformateurs.

L'installation a résolu les problèmes de défaillance matérielle du client. Les batteries de condensateurs fonctionnent désormais à température normale sans se déformer. Les coûts de maintenance ont diminué grâce à la réduction des risques de surchauffe des contacteurs. Le centre de données bénéficie ainsi d'une fiabilité accrue et d'un risque opérationnel moindre.

Recommandations techniques

Nous recommandons les filtres actifs pour tous les centres de données de niveau III et IV. Les filtres passifs sont souvent insuffisants pour répondre aux exigences des serveurs modernes. Les filtres actifs permettent de cibler des ordres harmoniques spécifiques, garantissant ainsi une alimentation électrique stable pour les services numériques critiques.

Des audits réguliers de la qualité de l'alimentation électrique sont essentiels pour la pérennité de vos équipements. Les profils de charge évoluent avec l'ajout de serveurs dans les baies. La surveillance du taux de distorsion harmonique (THD) permet de prévenir les dommages matériels. Une approche proactive de la qualité de l'alimentation électrique garantit une disponibilité continue de vos installations, 24 h/24 et 7 j/7.
