En tant que leader des solutions de qualité de l'énergie, YT Electric s'est longtemps engagé à rechercher sur l'atténuation des harmoniques dans les systèmes électriques Cet article analyse les principes techniques de base de la localisation des sources harmoniques par le biais d'une étude de cas représentative

Contexte du cas: Exemple d'atténuation harmonique

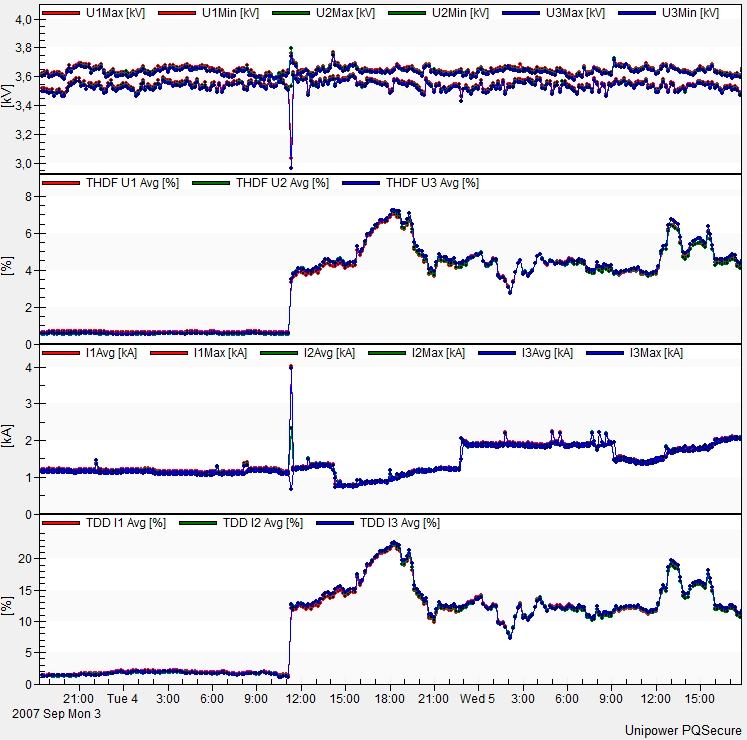

Un système d'alimentation a maintenu des niveaux de distorsion de tension normaux lorsque les filtres harmoniques ont été connectés avant 11h00 Après une déconnexion du filtre à 11h00 en raison d'un défaut, une distorsion harmonique de tension significative a été observée Ce cas démontre clairement le rôle essentiel de l'équipement de suppression harmonique dans la gestion de la qualité de l'énergie

Approche à double méthode pour l'identification des source harmoniques

Méthode 1: Analyse de corrélation harmonique à courant de tension

Cette technique compare les relations de phase entre les harmoniques actuelles et les harmoniques de tension à travers la forme d'onde du domaine temporel et l'analyse du spectre Une corrélation significative indique des sources harmoniques en aval, où les courants harmoniques de la charge provoquent une distorsion de tension du système

Méthode 2: Détermination de la direction du flux de puissance harmonique (recommandé)

Cette méthode avancée détermine les origines harmoniques en calculant la direction de puissance active à chaque fréquence harmonique:

- Direction positive de puissance (+ P): les flux d'énergie harmoniques du réseau à la charge (source en amont)

- Direction de puissance négative (-p): les circuits d'énergie harmoniques de la charge au réseau (source en aval)

Vérification des données sur le terrain

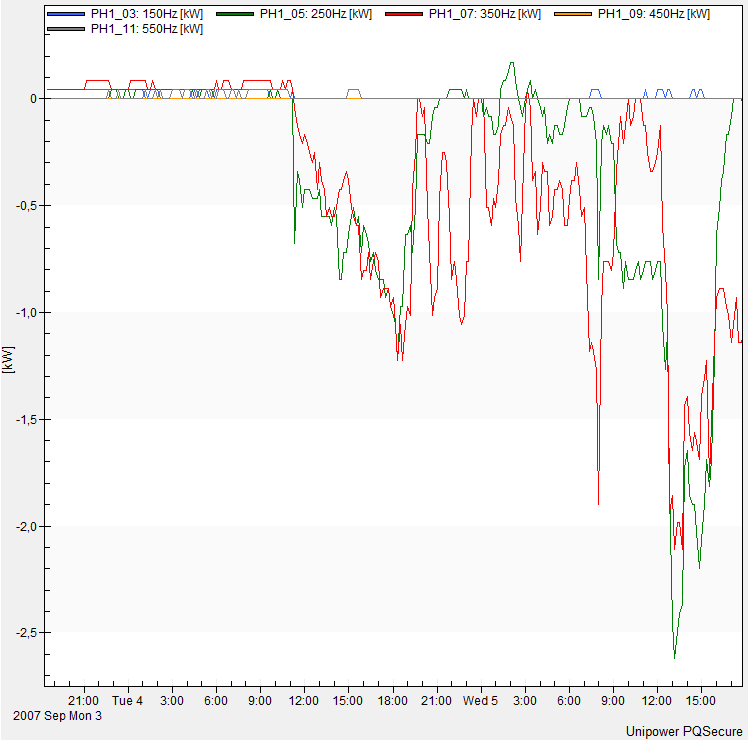

Comme le montre la figure (analyse du spectre de puissance harmonique):

- La 5e harmonique (courbe verte) présente des caractéristiques de puissance négatives cohérentes

- La 7e harmonique (courbe rouge) montre des modèles de puissance négatifs synchrones

Les données vérifient de manière concluante la distorsion harmonique proviennent du côté de la charge, conformément au phénomène physique du reflux d'énergie harmonique de l'équipement à la grille après la déconnexion du filtre

Valeur technique de l'application

Le système de localisation harmonique de YT Electric intègre des algorithmes d'analyse à double mode, permettant des applications efficaces dans:

1 Évaluation de la responsabilité de la qualité de l'énergie industrielle

2 Évaluation des performances de l'équipement d'atténuation harmonique

3 Système d'alimentation électrique Traçage de la pollution harmonique

4 Anomalie d'équipement électrique Avertissement précoce

Notre équipe d'ingénierie fournit des services complets, notamment des tests harmoniques sur site, une modélisation de simulation et une conception de solutions d'atténuation personnalisée Pour un support technique professionnel, contactez nos experts de la qualité de l'énergie à david@yt-electric.com
