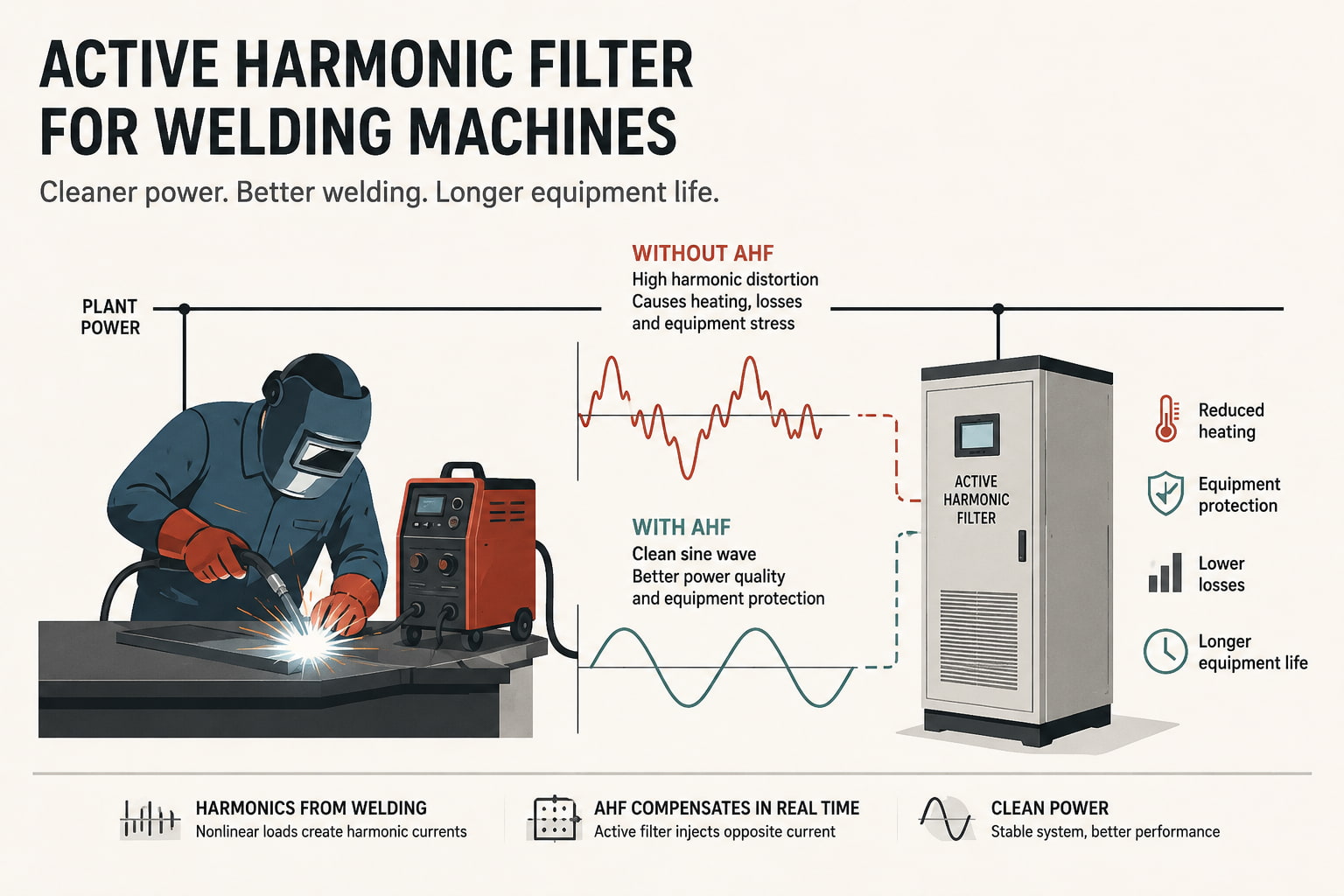

Filtre harmonique actif pour machines à souder
Les machines à souder sont courantes dans les usines, les ateliers, les aciéries, la production automobile, les chantiers navals et les sites de transformation des métaux. Ce sont des machines utiles, mais elles peuvent engendrer de graves problèmes de qualité de l'énergie électrique.
Le problème principal réside dans les harmoniques des machines à souder.
Les machines à souder modernes utilisent souvent des convertisseurs de puissance électroniques. Ces convertisseurs ne consomment pas de courant sinusoïdal parfait, mais un courant pulsé, ce qui engendre une distorsion harmonique dans le réseau électrique.
Lorsque la distorsion harmonique devient trop élevée, le site peut présenter une surchauffe, des déclenchements intempestifs, une instabilité de la tension, une contrainte excessive sur le transformateur et une durée de vie réduite des équipements. C'est pourquoi un filtre harmonique actif pour les machines à souder prend une place de plus en plus importante dans de nombreux réseaux électriques industriels.
Un filtre harmonique actif contribue à réduire la distorsion harmonique en temps réel. Il améliore la qualité de l'énergie et protège le réseau électrique des courants harmoniques générés par les machines à souder.
Une machine à souder constitue généralement une charge non linéaire.
Une charge linéaire consomme du courant de manière régulière et prévisible. Ce n'est pas le cas d'une charge non linéaire, qui consomme du courant par impulsions. Ces impulsions déforment la forme d'onde du courant et créent des courants harmoniques.
Les machines à souder peuvent créer des harmoniques car elles comprennent souvent :
Le procédé de soudage lui-même est instable. La charge varie lors de l'amorçage de l'arc, du soudage, de l'arrêt et des opérations répétées. De ce fait, les harmoniques de la machine à souder sont plus difficiles à contrôler qu'une simple charge fixe.
Dans une usine équipée d'une seule petite machine à souder, le problème peut être limité. Mais dans un atelier où plusieurs machines à souder fonctionnent simultanément, la distorsion harmonique peut rapidement augmenter.
Les harmoniques des machines à souder ne restent pas confinées à la machine. Elles se propagent dans le système électrique et affectent d'autres équipements.
Les problèmes courants incluent :
Ces problèmes sont fréquemment rencontrés dans les ateliers de soudage, les usines de transformation de l'acier, les usines automobiles et les sites de fabrication métallique.
Le site peut continuer à fonctionner quotidiennement, mais le réseau électrique est soumis à des contraintes importantes. À terme, ces contraintes augmentent les coûts de maintenance et réduisent la durée de vie des transformateurs, des appareillages de commutation, des câbles et des dispositifs de protection.
Un filtre harmonique actif est un dispositif de traitement de l'énergie utilisé pour réduire la distorsion harmonique.
Il surveille la forme d'onde du courant en temps réel. Lorsqu'il détecte un courant harmonique, il injecte un courant de compensation en sens inverse. Ceci annule le courant harmonique indésirable et améliore la qualité de la forme d'onde.
Pour les machines à souder, ceci est important car la charge varie rapidement. Une solution fixe risque de ne pas correspondre aux conditions réelles de soudage. Un filtre harmonique actif s'ajuste en continu en fonction de la distorsion harmonique réelle du système.
Cela rend un filtre harmonique actif adapté aux applications de soudage avec courant variable, modèles de charge instables et plusieurs machines fonctionnant à des moments différents.
Un filtre harmonique actif pour machines à souder est utile car les charges de soudage sont dynamiques.
Dans un atelier de soudage, différentes machines peuvent fonctionner à des moments différents. Certaines peuvent être à l'arrêt, d'autres fonctionner à courant élevé, et certaines peuvent s'allumer et s'éteindre fréquemment. Cela entraîne des variations de la distorsion harmonique tout au long de la journée.
Un filtre harmonique actif peut réagir à ces conditions changeantes.
Les principaux avantages sont les suivants :
C’est pourquoi la méthode AHF est souvent préférable à une solution harmonique fixe lorsque les charges de soudage varient fréquemment.
Les ateliers de soudage présentent souvent des charges électriques concentrées. Plusieurs machines peuvent être raccordées au même tableau de distribution. Lorsque de nombreuses machines à souder fonctionnent simultanément, le taux de distorsion harmonique total peut devenir élevé.
Cela peut affecter l'ensemble de l'atelier.
Le transformateur peut chauffer plus que prévu. Les câbles peuvent être parcourus par un courant excessif. Les disjoncteurs peuvent se déclencher même si la charge réelle ne semble pas trop élevée. Les batteries de condensateurs peuvent tomber en panne prématurément en cas de résonance harmonique.
Il ne s'agit pas de problèmes aléatoires. Ce sont des signes de mauvaise qualité de l'alimentation électrique.
Un filtre harmonique actif correctement dimensionné peut réduire la distorsion harmonique et améliorer l'état électrique de l'atelier.
Certains sites envisagent l'utilisation de filtres harmoniques passifs. Un filtre passif utilise des condensateurs, des réacteurs et des composants accordés pour réduire certaines fréquences harmoniques.
Un filtre passif peut fonctionner lorsque la charge est stable et prévisible. Or, les machines à souder sont souvent instables. Leurs conditions de fonctionnement varient au cours du cycle de soudage.
C’est là que le filtre harmonique actif présente un avantage.
Un filtre passif est fixe.
Un filtre harmonique actif est dynamique.
Un filtre passif cible des ordres harmoniques sélectionnés.
Un filtre harmonique actif réagit à la forme d'onde réelle.
Un filtre passif peut se révéler moins flexible lorsque l'atelier s'agrandit.
Un filtre harmonique actif peut mieux s'adapter aux variations de charge.
Pour les machines à souder, le filtre harmonique actif est généralement la solution à long terme la plus performante lorsque le site présente des charges variables, plusieurs machines ou des exigences strictes en matière de qualité de l'énergie.
Les transformateurs sont souvent les premiers équipements affectés par les harmoniques des machines à souder.
Les courants harmoniques augmentent l'échauffement des enroulements du transformateur. Ils accroissent également les pertes et réduisent la capacité utile. Même si le transformateur semble correctement dimensionné, une mauvaise qualité de l'alimentation électrique peut entraîner une surchauffe.
Un filtre harmonique actif contribue à réduire ce stress.
En réduisant le courant harmonique, l'AHF contribue à :
Ceci est important dans les usines où le soudage est une activité intensive et où les transformateurs supportent déjà des charges élevées et variables.
Les déclenchements intempestifs sont fréquents dans les environnements de soudage.
Les disjoncteurs et les dispositifs de protection peuvent se déclencher en raison de l'augmentation des contraintes du réseau due aux courants harmoniques. Le problème peut ressembler à une surcharge, mais la véritable cause peut être une mauvaise qualité du signal.
Lorsque la distorsion harmonique est réduite, le réseau électrique devient plus stable. Les dispositifs de protection fonctionnent dans des conditions de courant plus propres. Cela contribue à réduire les déclenchements intempestifs et à améliorer la continuité de la production.
Pour les usines, c'est important. Un seul déplacement imprévu peut interrompre les travaux de soudure, retarder la production et engendrer des difficultés de maintenance.
Tous les chantiers de soudage ne nécessitent pas immédiatement l'utilisation d'AHF. Cependant, certains signes avant-coureurs sont évidents.
Un site devrait envisager un filtre harmonique actif lorsqu'il présente les caractéristiques suivantes :
Ces signes indiquent que le système électrique est soumis à des contraintes harmoniques.
La décision appropriée doit reposer sur des mesures. Avant de sélectionner la capacité du convertisseur AHF, les ingénieurs doivent vérifier la distorsion harmonique, le niveau de courant, le niveau de tension, la charge du transformateur et le nombre de charges non linéaires.
Avant de choisir un filtre harmonique actif pour les machines à souder, il convient d'examiner les conditions électriques réelles du site.
Les points importants sont les suivants :
La taille appropriée du dispositif AHF dépend du courant harmonique réel, et pas seulement de la plaque signalétique de la machine à souder.
C'est important car un sous-dimensionnement ne résoudra pas forcément le problème, tandis qu'un surdimensionnement peut engendrer des coûts inutiles. Une mesure précise permet de sélectionner le filtre harmonique actif adapté à la charge de soudage réelle.
Un filtre harmonique actif peut être utilisé dans de nombreuses applications liées au soudage.
Les ateliers de fabrication utilisent souvent plusieurs machines à souder, machines de découpe, compresseurs et moteurs. L'AHF contribue à contrôler la distorsion harmonique et à améliorer la qualité globale de l'alimentation électrique.
Les usines automobiles utilisent des robots de soudage et des lignes de production automatisées. Ces systèmes nécessitent une alimentation électrique stable. AHF contribue à réduire les perturbations électriques et garantit une production fiable.
Les sites de transformation de l'acier utilisent souvent des équipements de soudage lourds et d'autres charges non linéaires. L'AHF contribue à réduire les contraintes sur les transformateurs et à améliorer la stabilité du système.
Dans les chantiers navals, de nombreuses machines à souder fonctionnent simultanément. La charge varie constamment. AHF propose une compensation harmonique flexible adaptée à cet environnement dynamique.
La production de machines lourdes utilise des systèmes de soudage à courant élevé. La technologie AHF contribue à réduire les courants harmoniques et à protéger les transformateurs, les appareillages de commutation et les câbles.
Les machines à souder créent des harmoniques car elles utilisent des convertisseurs électroniques de puissance et consomment du courant par impulsions au lieu d'une onde sinusoïdale continue.
Un filtre harmonique actif détecte le courant harmonique et injecte un courant de compensation pour réduire la distorsion harmonique en temps réel.
Oui. L'AHF convient aux ateliers de soudage car les charges de soudage varient rapidement et créent souvent une distorsion harmonique.
Oui. En réduisant le courant harmonique, la technologie AHF permet de diminuer l'échauffement du transformateur, de réduire les pertes et d'améliorer sa fiabilité à long terme.
Le dimensionnement approprié du dispositif AHF doit être basé sur le courant harmonique mesuré, la tension, le courant de charge, le THDi et le nombre de machines à souder.
Les machines à souder constituent une charge industrielle importante, mais elles peuvent générer de fortes distorsions harmoniques. Lorsque plusieurs machines à souder fonctionnent simultanément, le réseau électrique peut subir une surchauffe des transformateurs, des contraintes excessives sur les câbles, des déclenchements intempestifs, une instabilité de la tension et une réduction de la durée de vie des équipements.
Un filtre harmonique actif pour machines à souder contribue à résoudre ce problème en réduisant le courant harmonique en temps réel. Il améliore la qualité de l'énergie, protège les transformateurs et les câbles, réduit les contraintes électriques et favorise une production plus stable.
